Светодиодная лампа с алюминиевым основанием жесткая печатная плата SMD5730 светодиодная сервисом Pcba
- Категория: Жесткая печатная плата >>>
- Поставщик: Shenzhen,Fulltronics,Technology,Co.,Ltd.,[Guangdong,China]Shenzhen
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Aug-18-2025 | 9.32 $* | 9.2 $* |
| Jul-18-2025 | 7.55 $* | 7.11 $* |
| Jun-18-2025 | 9.82 $* | 9.4 $* |
| May-18-2025 | 9.28 $* | 9.62 $* |
| Apr-18-2025 | 7.88 $* | 7.95 $* |
| Mar-18-2025 | 9.40 $* | 9.0 $* |
| Feb-18-2025 | 8.77 $* | 8.99 $* |
| Jan-18-2025 | 8.61 $* | 8.22 $* |
Характеристики
Описание продукта:
Наша производственная мощность
| PCB плата | Объем производства |
| Количество слоев | 1--20L |
| Материал основы | FR4, High-TG FR4, CEM3, алюминий, высокая частота (Rogers, Taconic, Aron, PTFE, F4B) |
| Толщина материала (мм) | 0,40, 0,60, 0,80, 1,00, 1,20, 1,50, 1,60, 2,0, 2,4, 3,2 |
| Максимальный размер платы (мм) | 1200x400 мм |
| Допустимая погрешность по контуру платы | ±0. 15 мм |
| Толщина платы | 0,4-3,2 мм |
| Допуск по толщине | ± 8% |
| Минимальный производственная линия/Оборудование для пространства | 0,1 мм |
| Минимальное расстояние пояска металлизации | 0,1 мм |
| SMD Пайка | 0,3 мм |
| Отверстий | |
| Минимальный размер отверстия (механический) | 0,2 мм |
| Минимальный размер отверстия (лазерное отверстие) | 0,1 мм |
| Размер отверстия (+/-) | PTH: ±0. 075 мм; NPTH: ±0. 05 мм |
| Допуск на расположение отверстия | ±0. 075 мм |
| Покрытие | |
| HASL/LF HAL | 2.5um |
| Иммерсионное золочение | Никель 3-7um Au: 1-5u'' |
| Отделка поверхности | HAL, ENIG, позолоченное золото, Immersion Gold, OSP |
| Медь | |
| Вес Меди | 0,5 -- 6 унций |
| Цвет | |
| Паяльная Маска | Зеленый, синий, черный, белый, желтый, красный, матовый зеленый, матовый черный, матовый синий |
| Шелковая ширма | Белый, черный, синий, желтый |
| Приемлемый файловый формат | Gerber file, Powerpcb, CAD, AUTOCAD, ORCAD, P-CAD, CAM-350, CAM2000 |
| Сертификат | ROSH, ISO9001, UL |

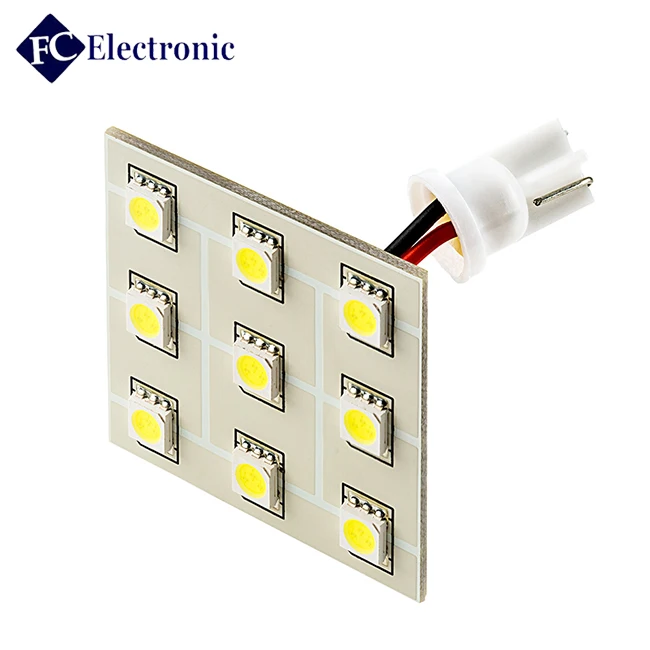

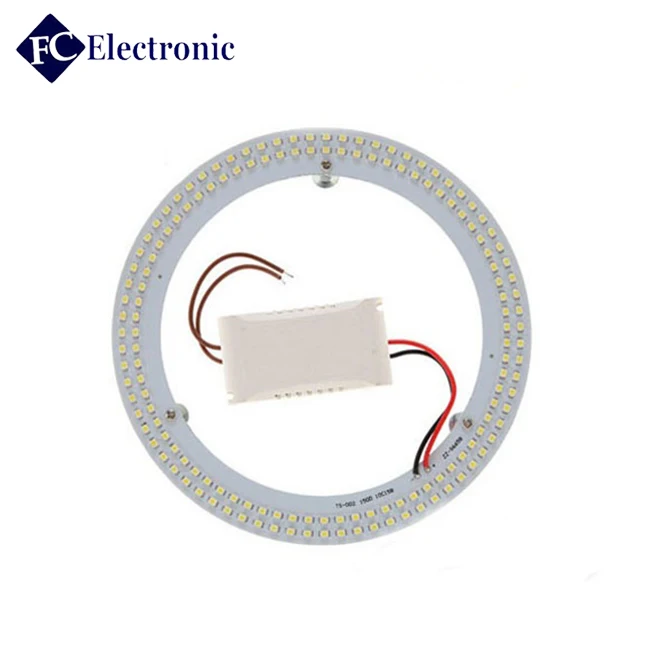

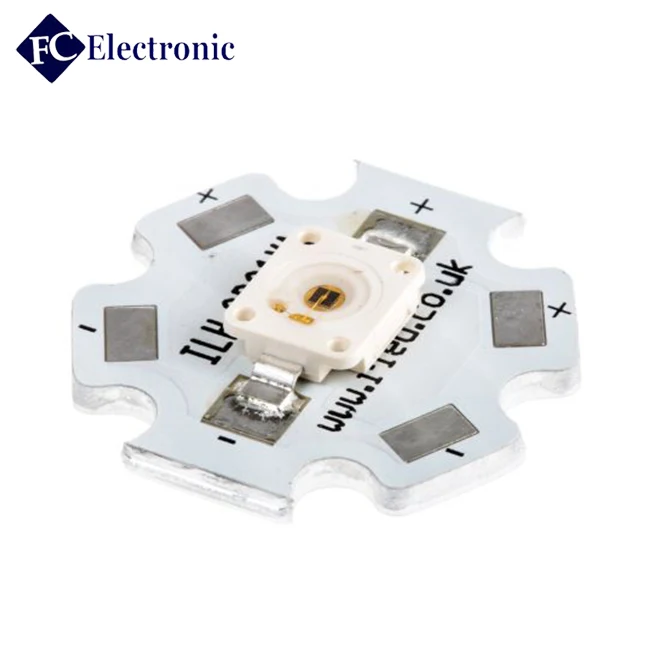

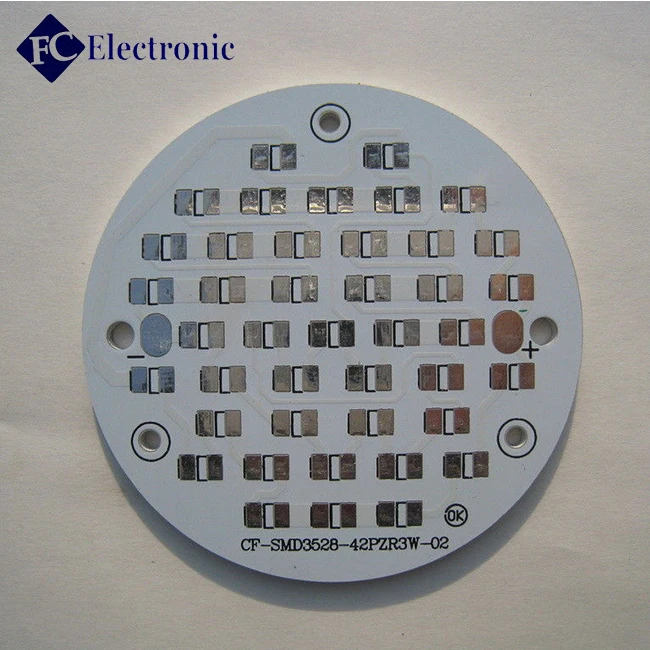

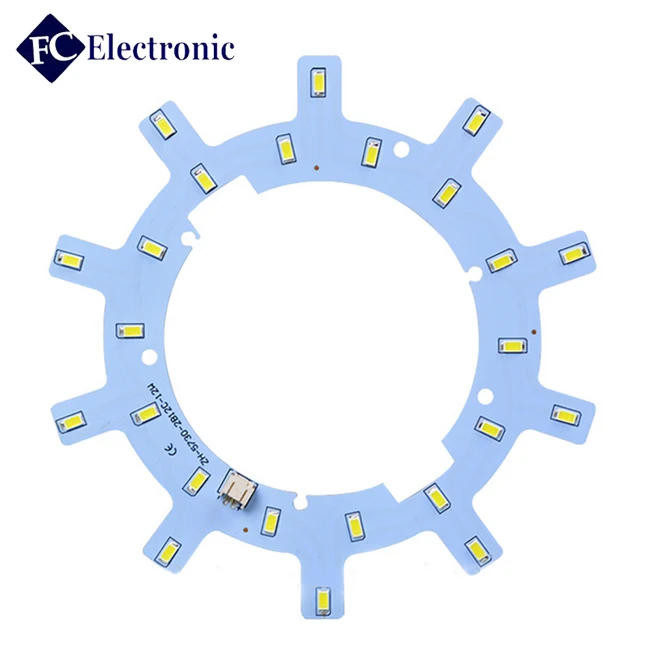

Алюминиевая СВЕТОДИОДНАЯ база лампы PCB жесткая SMD5730 светодио дный PCB Pcba SMT сервис
Услуги OEM/ODM/EMS для PCBA:
- PCBA, PCB плата в сборе: SMT, PTH и BGA
- Блок печатных плат и корпус дизайн
- Поиск компонентов и закупки
- Быстрое прототипирование
- Установка для литья пластика
- Металлический лист штемпелюя
- Окончательная сборка
- Тест: AOI, тест в цепи (ICT), функциональный тест (FCT)
- Таможенное оформление для импорта материалов и экспорта продукции
Потенциала SMT
- Линии 9 (5 Yamaha, 4KME)
- Емкость 52 миллионов мест в месяц
- Максимальный размер платы 457*356 мм. (18 "X14")
- Минимальный размер компонента 0201-54 кв. мм (0,084 кв. дюймов), длинный разъем, CSP, BGA, QFP
- Скорость 0,15 сек/чип, 0,7 сек/QFP
Возможности-PTH
- Линии 2
- Максимальная ширина доски 400 мм
- Тип двойной волны
- Pbs статус бессвинцовой линии поддержки
- Максимальная температура 399 градусов C
- Спрей поток надстройку
- Предварительного нагрева 3
Тип продукта
Чтобы обеспечить точную Отправить предложение, обязательно Включите следующую информацию для вашего проекта:
• Полные файлы GERBER, включая список BOM
• Другие типы файлов (Altium, Protel, OrCAD)
• «Read Me» Примечания для дополнительной информации о изготовлении
• Количествах
• Время поворота
• "Критерий панелизации" требования
• Материалы требования
• Отделка требования
Ваш заказ Отправить предложение будет доставлен в течение всего 2-24 часа в сутки, в зависимости от сложности дизайна.
AOI тестирование
Клетка для нанесения паяльной пасты на печатные платы
Проверка компонентов до 0201"
Проверка недостающих компонентов, смещения, неправильных деталей, полярности
Прибор для контроля с рентгеновским излучением
Рентгеновский контроль обеспечивает высокое разрешение:
Bga
Микро BGA
Чип весы пакетов
Голые доски
В связи с защитой от короткого замыкания для испытаний
Тестирование в цепи обычно используется в сочетании с AOI минимизирующим функционалом
Дефекты, вызванные проблемами компонентов.
Включение питания тест
Расширенные функции тест
Флэш-устройство программирования
Функциональное тестирование
Мы приобретаем материал у оригинальной компании и дистрибьюторов.
Мы производим товары с помощью строгих инженерных процессов.
У нас есть строгие процедуры проверки.
Мы отправляем товары с помощью вакуумпосылка, антистатипосылка и картонной коробки.
1. Мои дизайнерские файлы безопасны, когда я отправлю их вам?
Ваши файлы находятся в полной безопасности и сохранности. ваши файлы никогда не делятся и не будут ни одной третьейСтороны имеют доступ к вашим проектным файлам. Fulltronics может подписать NDA (НеразглашениеСоглашение) перед отправкой файлов.
2. для небольших заказов, можете ли вы произвести прототип печатных плат?
Да. Fulltronics может производить прототипы. Но чем больше количество, тем больше экономия затрат.
3. Какие форматы файлов вы принимаете для PCB и сборки?
Gerber, CAM Auto CAD DXF, форматы DWG.
4. Есть ли у вас послепродажное обслуживание продуктов для ваших клиентов?
Да, для любых проблем с качеством Fulltronics возьмет на себя ответственность за решение этого вопроса в любое время.
