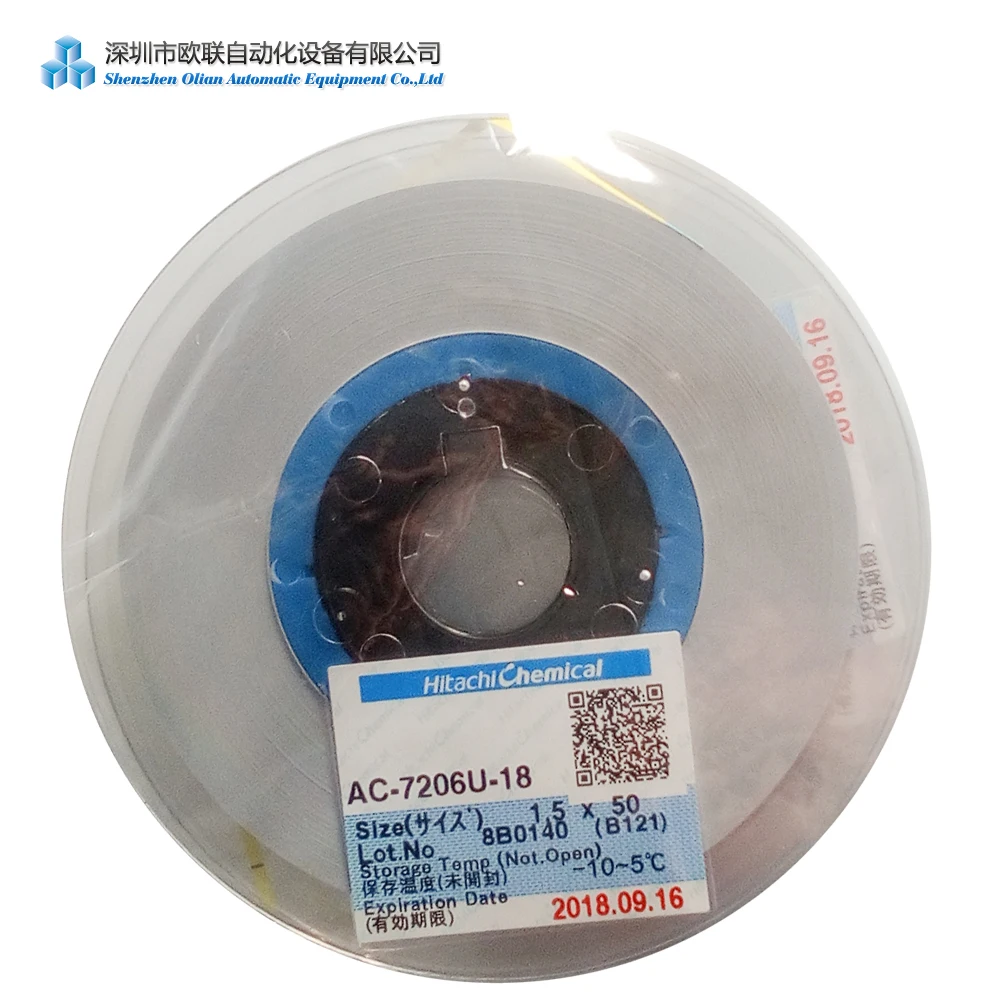

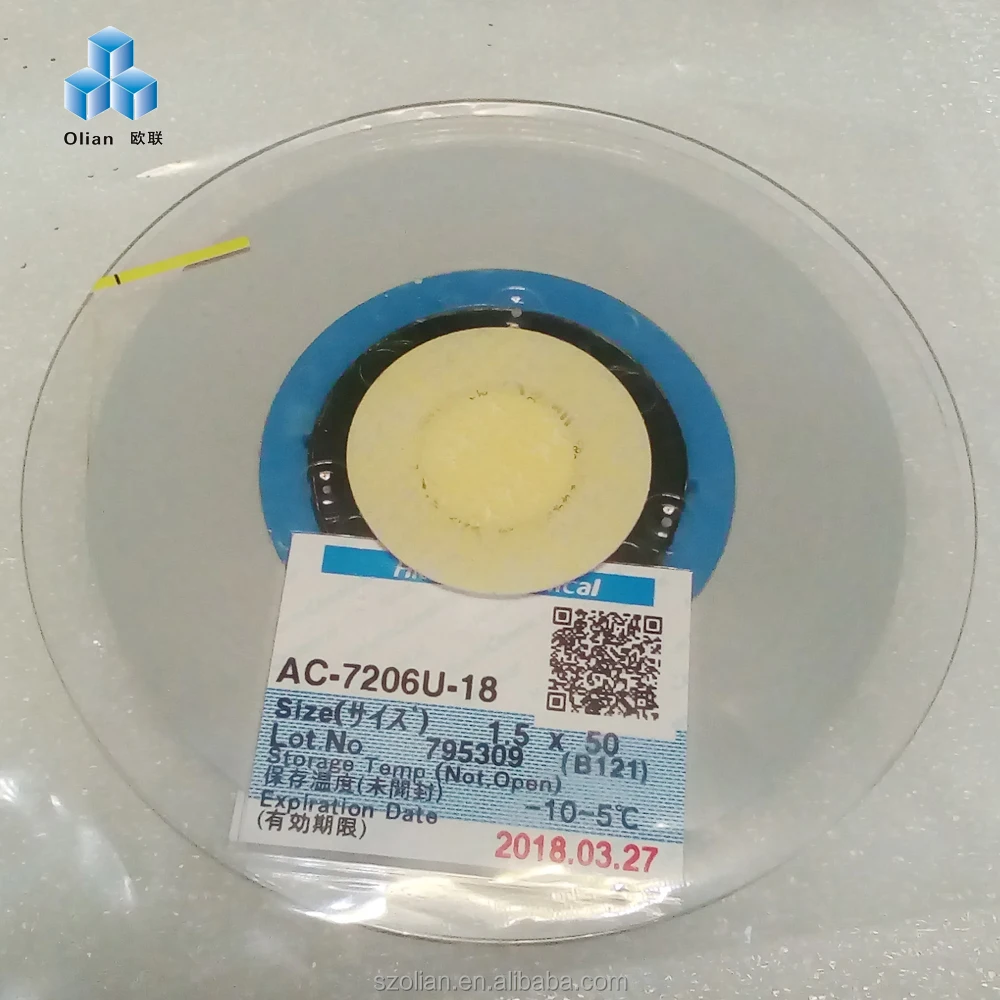

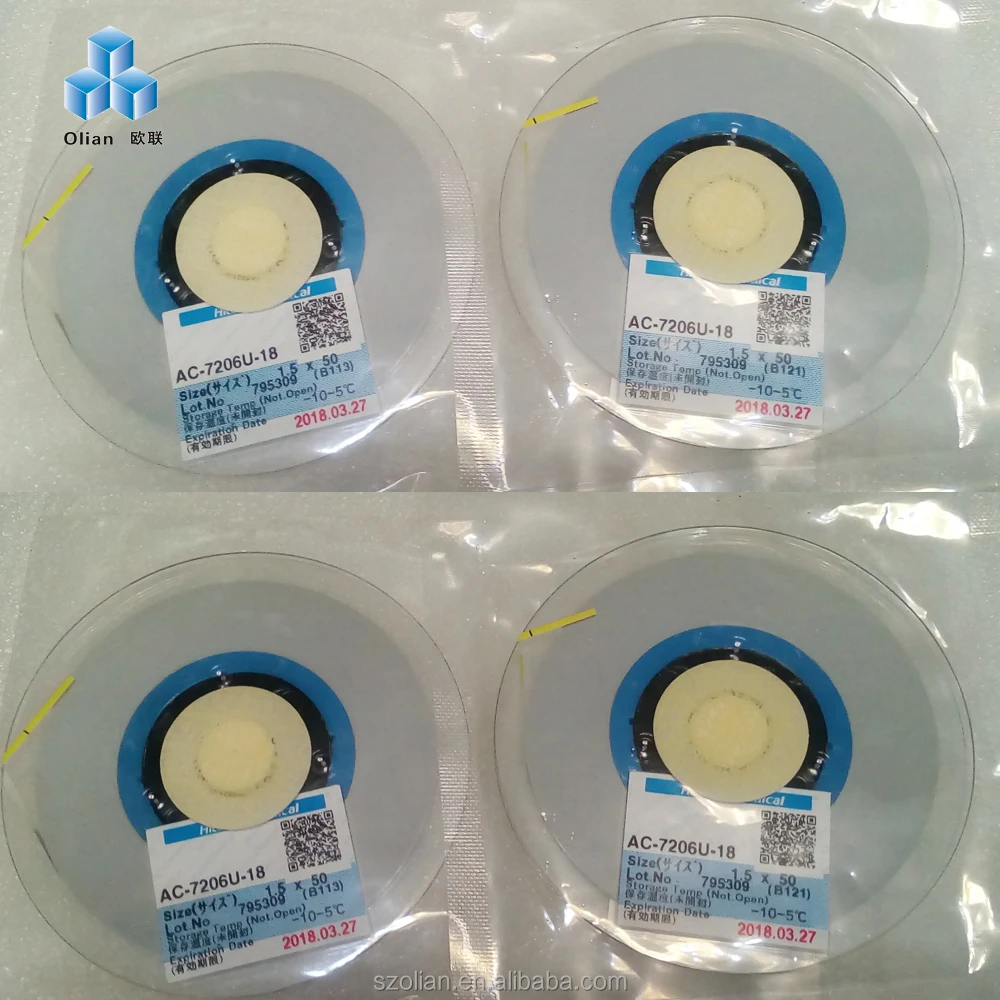

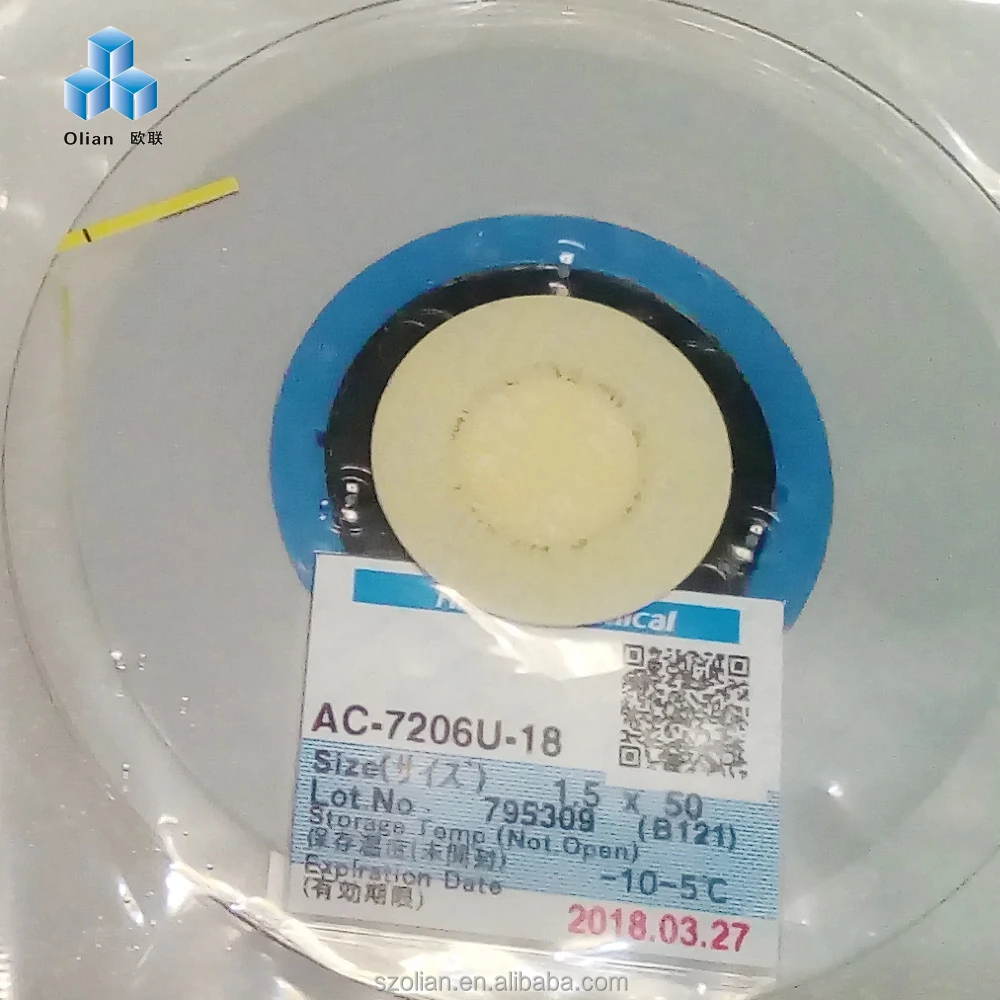

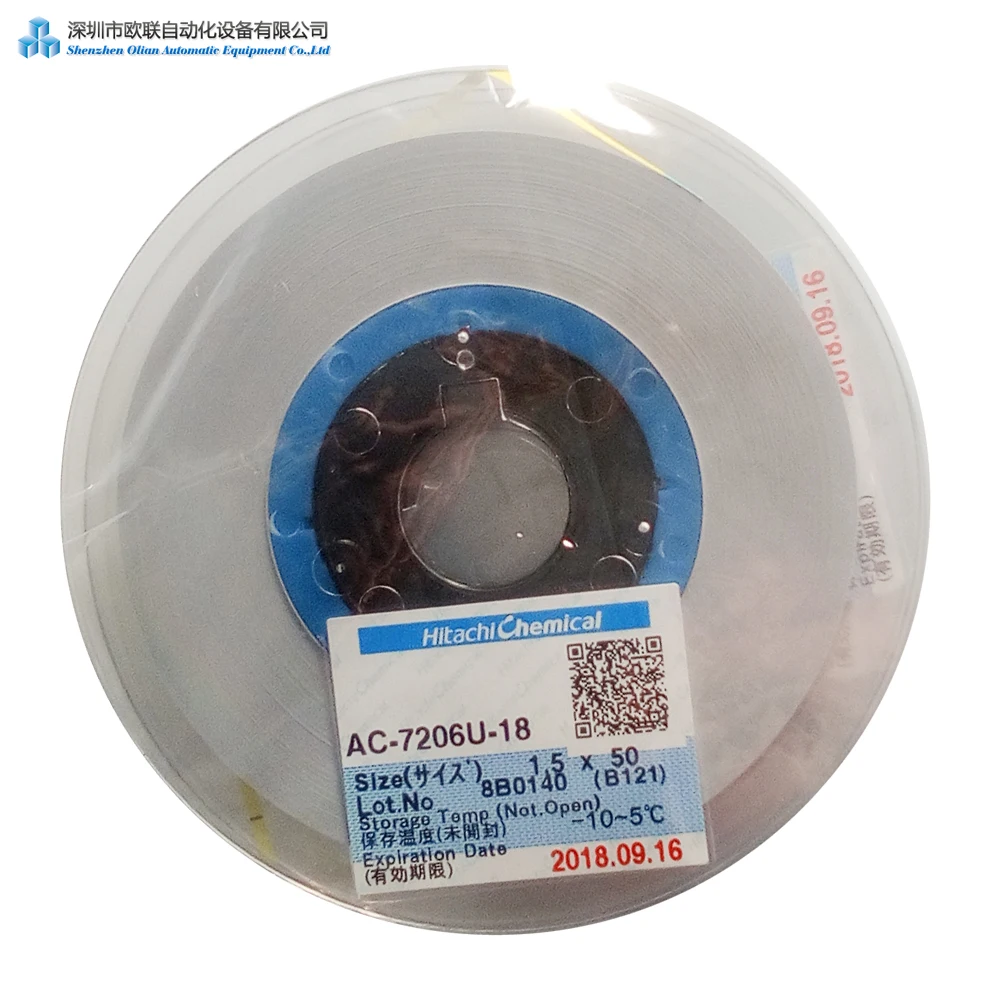

50 м 1 5 мм 50*1 лента ACF для Hitachi AC7206-U Анизотропная проводящая

 ACF лента, активированное углеродное волокно пленка

Acf лента обычно состоит из двух основных компонентов, а именно клея и проводящих частиц.

Клеи

Состав клея зависит от собранных материалов. Это означает, что ACF предназначен для использования в стекле flex-on-glass (FOG) сборка, как правило, не подходит для использования в стекле chip-on-glass (COG), FOB, или любые другие конфигурации. Это специфично для применения, для которого он предназначен.

Активированное углеродное волокно проводящими частицами

Проводящие Частицы используются для проведения электричества с одной стороны соединения на другую. В зависимости от применения, проводящие частицы колеблются от 3,5 мкм до 30 мкм в размере, и могут быть изготовлены из никелево-позолоченных полимерных сфер, позолоченных никелевых частиц или бессвинцовых паяльных материалов. Частицы могут быть индивидуально покрыты внешним полимером, чтобы изолировать их от других недробленных частиц, но которые будут трескаться и допускают электрическую проводимость, если частица заточена и измельчена между двумя подушечками во время сборки.

Активированное углеродное волокно Анизотропная проводящая пленка

ACF (Анизотропная проводящая пленка) или ACF лента-эпоксидная адгезивная система, используемая в электронной промышленности для производства электрических и механических соединений от приводной электроники до субстратов.

ACF заполнены проводящими частицами, которые обеспечивают электрическое соединение между подушечками через толщину пленки (z-направление).

Проводящие частицы распределены далеко друг от друга, поэтому не электропроводящие в плоском направлении (X & Y) пленки.

ACF interconnect обеспечивает экономию затрат путем замены обычных механических разъемов или пайки.

ACF обеспечивает низкую высоту и Мелкий шаг, что обеспечивает высокую плотность и миниатюрность сборки.

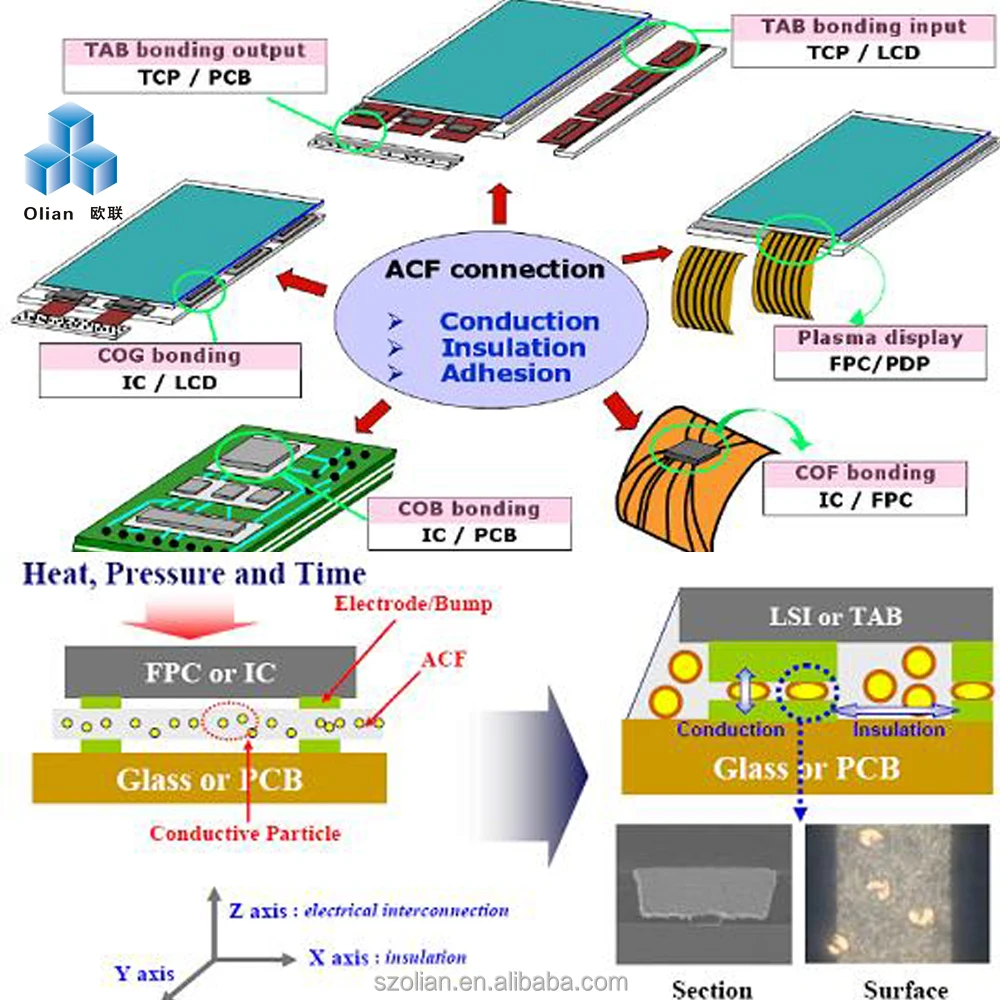

Активированное углеродное волокно склеивание

Во время склеивания ACF на чип (FPC/IC) применяется сочетание тепла и давления.

Проводящие частицы (каждые 3 ~ 30 мкм) сжимаются между IC и подложкой (стекло/PCB), а изоляционные материалы отодвигаются.

Это позволяет сжатому Ni-Au слою на частицах проводить электричество между IC и субстратами (z-axis).

Изолированные частицы распределены с минимальным шансом электрической короткой передачи в оси x и y.

Поскольку эпоксидная смола и проводящие частицы попадают в постоянную сжатую форму.

Сжатые частицы, по своей упругости, постоянно выталкиваются наружу для поддержания хорошей электрической проводимости в различных условиях окружающей среды.

ACF уже много лет используется в стеклянных дисплеях. В последнее время он также широко используется в областях COF и COB.

Примеры применения ACF.

-Соединение вкладки (TCP-PCB/TCP-LCD)

-Скрепление COG (IC-LCD)

-Склеивание COB (IC-PCB)

-КОФ склеивание (IC-FPC)

-Плазменный дисплей (FPC-PDP)

-Монтажа методом перевернутого кристалла посылка

Что такое активированное углеродное волокно?

1. Общее объяснение:

ACF-это Анизотропная проводящая пленка, своего рода материал в процессе склеивания для использования в емкостном экране, резистивном экране, сенсорном экране, ЖК-экране, планшетном ПК, экранах мобильных телефонов и т. Д. означает полимерную пленку, содержащую теплопроводящие частицы термопластичного или вылеченного. В основном для связи передачи сигнала ЖК-панели с драйвером IC, необходимо связать различные интерфейсы, чтобы выбрать подходящие проводящие частицы и плотность, обычно используется для тонкого шага проводящих частиц диаметром около 3 ~ 5 мкм.

2, профессиональное объяснение:

Английская аббревиатура ACF является анизотропной проводящей пленкой, ACF является электрической проводимостью в направлении Z-axis и XY сопротивление изоляции характеристика плоскости имеет очевидные различия. Когда разница между Z-axis и XY плоскостью на сопротивлении сопротивления изоляции превышает предопределенный коэффициент, также можно назвать хорошо анизотропной проводимостью.

Что такое оборудование ACF?

1. Популярное объяснение:

Устройство ACF также называется «ACF прикрепленная машина», «ACF preloading machine», «ACF state machine», используйте режим нагрева тепловых труб, половина цилиндра, чтобы нажать на лезвие, чтобы отрезать защиту ACF от типа мембраны, цилиндр из вискозного пластика, В соответствии с ACF и различными моделями, чтобы выбрать соответствующее время подключения, выходное значение, соответствующее напорной головке цилиндра в соответствии с прикрепленной с длиной питания шагового двигателя, наклейки ACF на LCD (LCD), стекло сенсорного экрана (TP), пленка на сенсоре. туман в основном используется в ЖК-модуле, Сенсорный экран, COG в процессе производства, а также техническое обслуживание факсимильный ПК, обвязочная посылка, TAB, IC и запасные части узла ЖК-дисплея и PCB комбинации государства. ACF прикрепленная машина разделена на полуавтоматическая и полностью автоматическая, полуавтоматическая, которая требует человеческого сотрудничества для завершения, Полностью автоматизированное оборудование для завершения процесса самостоятельно. ACF прилагается машина имеет один период и несколько прилагается машина. ACF прилагается машина подходит для карты различной ширины ACF в TP, или PCB, LCD, используется в TAB, модуль cog LCD производства или высокой плотности соединитель FPC с PCB.

2. Профессиональное объяснение:

ACF является анизотропной проводящей пленкой, направляющей пленкой), технология склеивания ACF заключается в использовании ACF, направляющей проводящей пленки), IC, или интегральной схемы путем предварительной загрузки зависит от ЖК-стеклянной подложки. Если вы хотите сделать IC или интегрированную цепь между стеклом и хорошо соединенную с линией, вам нужно через интегральную цепь и крошечную точку отметки на стеклянной подложке, очень точное позиционирование. Текущий способ позиционирования в основном путем установки на камеру и монитор устройства, человеческий глаз, чтобы найти место для отметки, и вручную отрегулируйте положение слайдера, полная ориентация.
