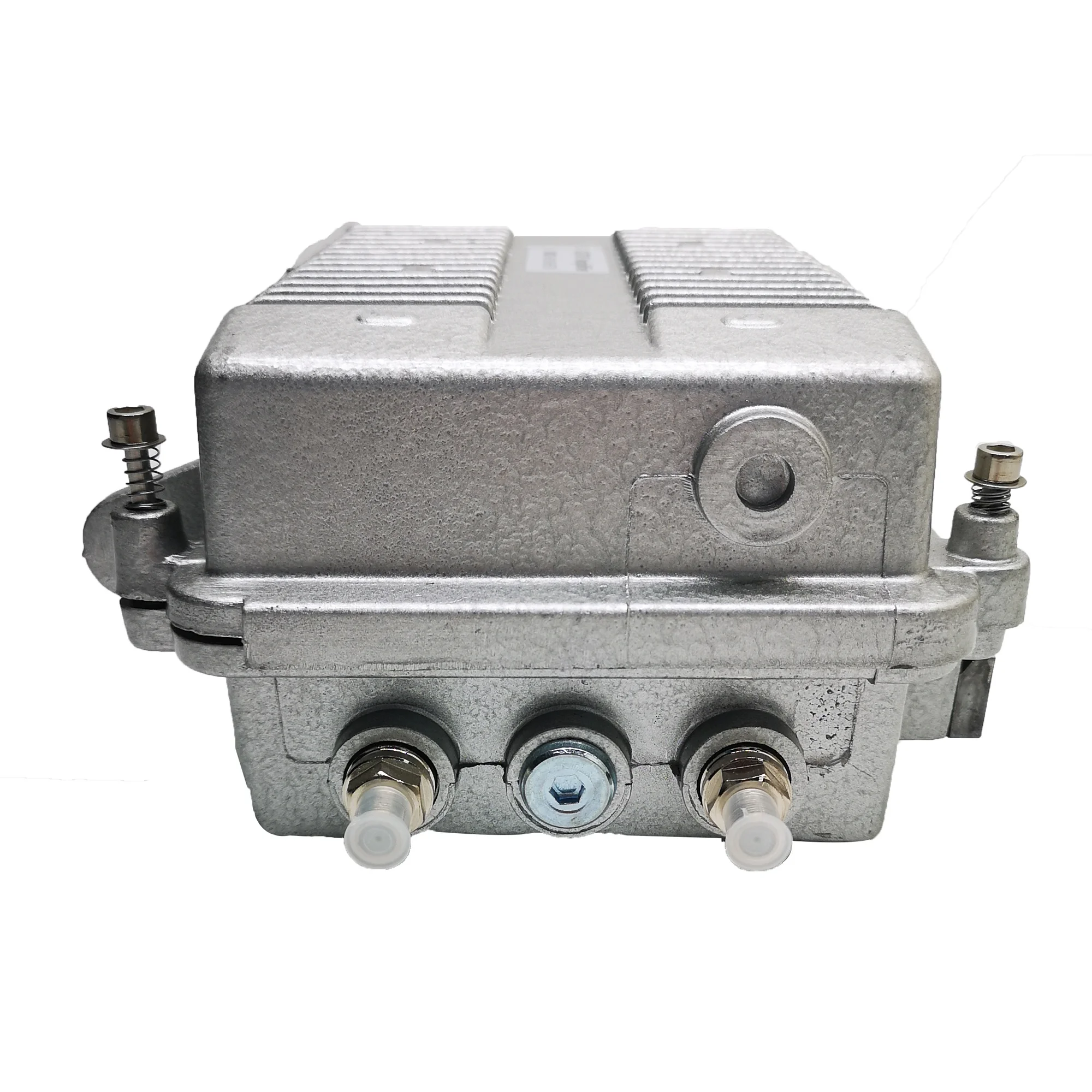

Открытый 2 Way РФ 38dB с высоким коэффициентом усиления двунаправленный кабельное телевидение CATV магистральный линия распределения усилитель сигнала

SNP8238C, SNP8238C поле Двунаправленный AGC усилитель новый усилитель с высоким коэффициентом усиления. Принять Оптимизированный дизайн цепи и научный и рациональный процесс. Высокая производительность цепи управления AGC внутри полезно для стабильного усиления и низкого искажений. Это лучший выбор для большой и средней двунаправленной сети передачи CATV.

Характеристика продукта

PHILIPS или NEC малошумный модуль усилителя pull или модули усилителя GaAs push-pull используются в качестве леса переднего пути. PHILIPS или NEC Power-Double gallium arsenide модули усилителя или GaAs модули усилителя используются в качестве этапа вывода. Уровень выхода стабильный и нелинейный индекс хороший.

(Силовые двойные модули усилителя арсенида галлия или модули усилителя GaAs независимы в SNP8238C.)

Модули усилителя PHILIPS return используются в качестве обратного пути. Его искажение немного, и SNR высокий.

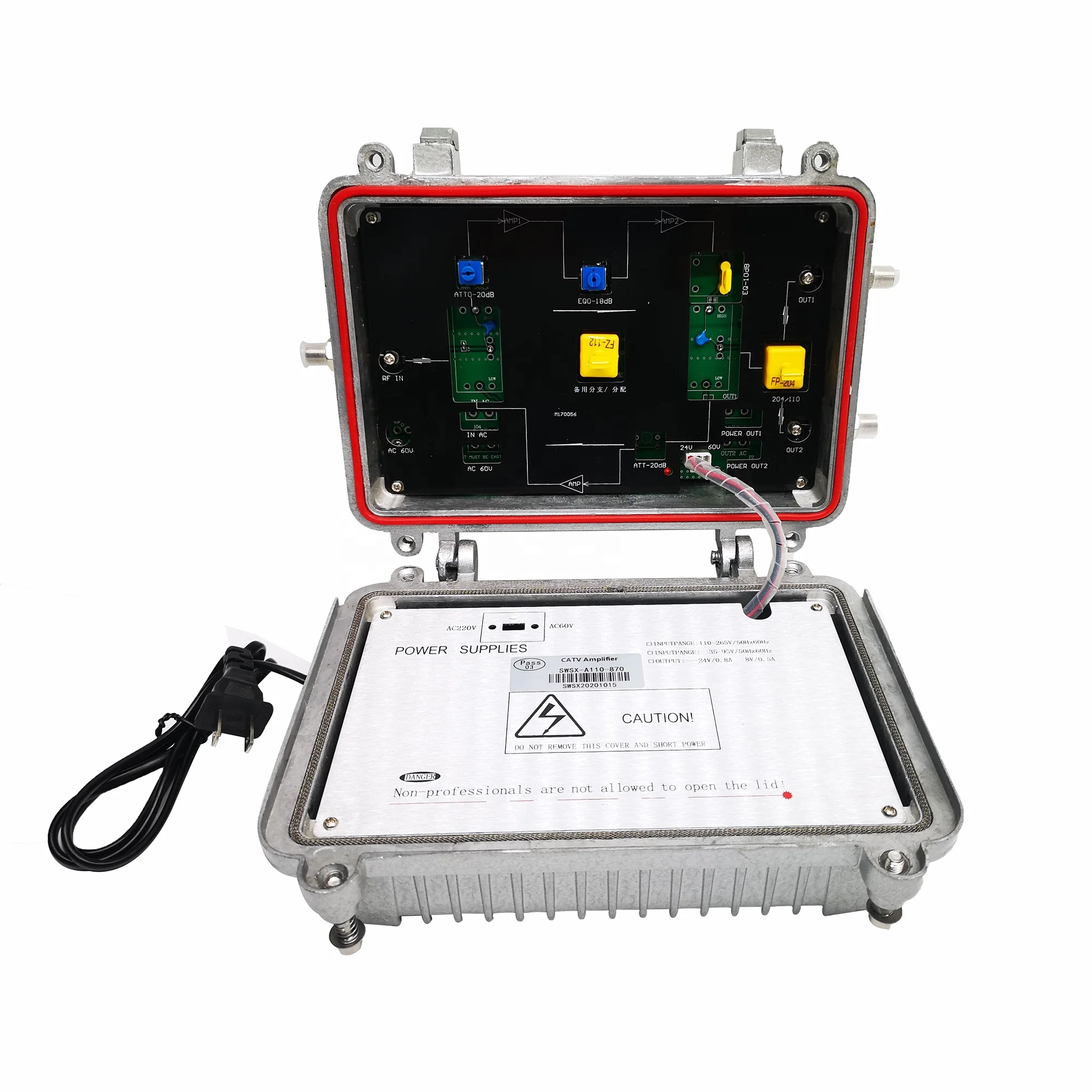

Это более удобно для отладки, из-за подключаемых (или регулируемых) дуплексных фильтров, вставных фиксированных (или регулируемых) эквалайзеров, подключаемые выходные разветвители и научно-рациональные порты для обнаружения в режиме on-line.

Оптимальная схема управления AGC вызывает точное управление и стабильный сигнал связи.

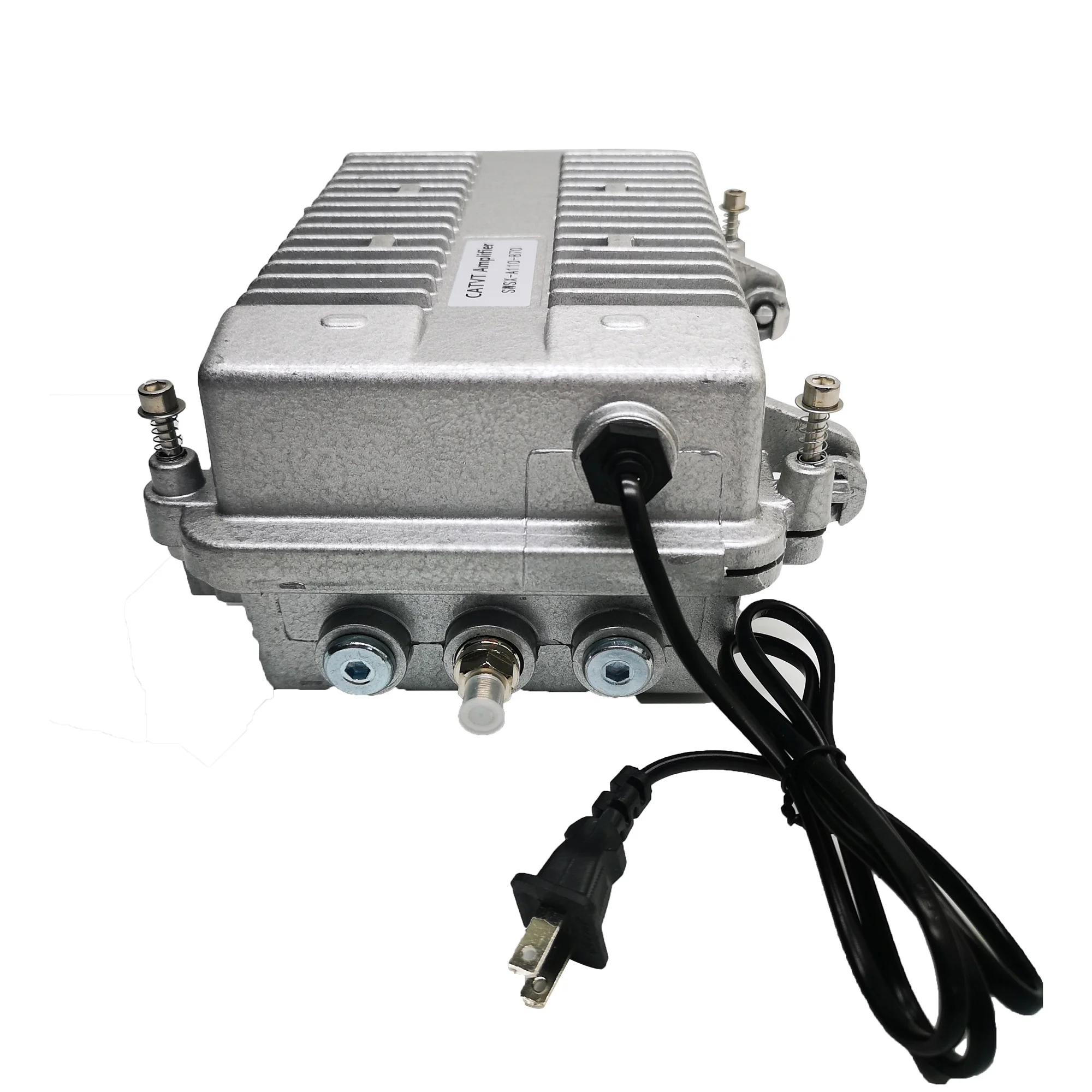

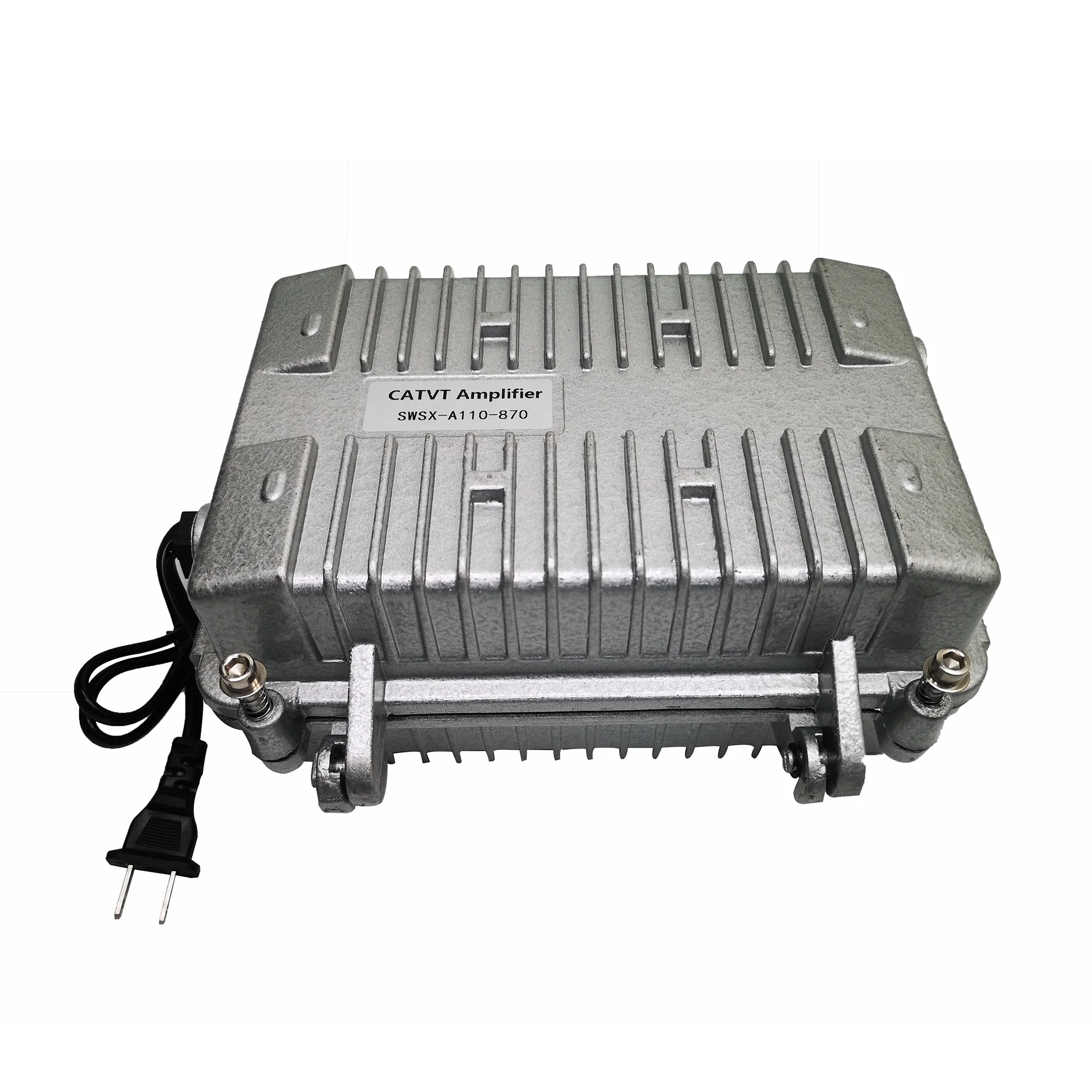

Оборудование может устойчиво работать на открытом воздухе в плохих условиях окружающей среды, из-за водонепроницаемого алюминиевого корпуса, высокой надежности переключения питания и системы защиты от молнии.

Индекс метода

Предмет	Блок			Параметр метода
				SNP8238C-X		SNP8338C-X
Нисходящий канал передачи путь
Частотный диапазон		МГц	53/85 ~ 862				53/85 ~ 862
Номинальный коэффициент усиления		ДБ	OUT1: ≥ 38 OUT2: ≥ 36 FP-204 выход		OUT1: ≥ 40 OUT2: ≥ 30 FZ-110 выход		OUT1: ≥ 38 OUT2: ≥ 38
Минимальный кожа с необработанным		ДБ	≥ 36				≥ 38
Номинальный входной уровень		Dbμ	72
От номинального выходного уровня		Dbμ	106/108			110/110
Это действительно плоский экран браслета		ДБ	± 0,75
Коэффициент шума		ДБ	≤ 10
Обратные потери		ДБ	≥ 16
Диапазон затухания		ДБ	1-18 (фиксированная вставка, 1 дБ шаг)
Равновесие диапазон		ДБ	1-15 (фиксированная вставка, 1 дБ шаг)
C/CTB		ДБ	≥ 67 (примечание 1)
C/ОГО		ДБ	≥ 69 (примечание 1)
AGC пилот несущая частота		МГц	168,25 (или до пользователей)
AGC характеристика		ДБ	± 4 (вход) / ± 0,5 (выход)
Группа задержки		Ns	≤ 10 (112,25 МГц/116,68 МГц)
Сигнал гудеть соотношение		%	<2
Коэффициент усиления стабильности		ДБ	-1,0 ~ + 1,0
По восходящей линии передачи путь
Частотный диапазон		МГц	5 ~ 42/65
Номинальный коэффициент усиления		ДБ	OUT1: ≥ 20 OUT2:≥ 20 FP-20 выход		OUT1: ≥ 22 OUT2: ≥ 12 FZ-11 выход		≥ 20
Минимальный кожа с необработанным		ДБ	≥ 20		≥ 22		≥ 20
Максимальный уровень выходного напряжения		Dbμ	≥ 110
Это действительно плоский экран браслета		ДБ	± 0,75
Коэффициент шума		ДБ	≤ 12
Обратные потери		ДБ	≥ 16
Соотношение между перевозчиком и вторичным заказом		ДБ	≥ 52 (Тестовое состояние: выходной уровень составляет 110 дБ, точка измерения F1 = 10 МГц, F2 = 60 МГц, F3 = f2-f1 = 50 МГц)
Группа задержки		Ns	≤ 20 (57 МГц/59 МГц)
Сигнал гудеть соотношение		%	<2
Основные характеристики
Волновое сопротивление		Ω	75
Тест интерфейса		ДБ	-20 ± 1
Напряжение питания		V	A: AC (135 ~ 250)V, B: AC (35 ~ 90)V
Impulse Выдерживаемое Напряжение (10/700μs)		KV	> 5
Потребляемая мощность		W	≤ 25			≤ 30
Размеры		Мм	250 (Д) * 205 (Ш) * 125 (В)			290 (Д) * 220 (Ш) * 125 (В)

Специальное примечание:

Параметры производительности этого руководства в соответствии с GY/T 184-2002 <характеристики и методы измерения на аналоговых оптических усилителях, используемых в системе CATV>.

Мы получаем его в следующих условиях тестирования.

Тестирование окружающей среды:

Должно быть 79 способов PAL-D телевизионных сигналов на частоте 750 МГц (112,25 ~ 743,25 МГц) и 93 способа PAL-D телевизионных сигналов на частоте 862 МГц (112,25 ~ 855,25 МГц) при тестировании C/CTB и C/CSO.

При тестировании «максимального выходного уровня» путей передачи данных uplink должно быть 3 Частоты f1 = 65 МГц, f2 = 63 МГц и f3 = 57 МГц.

Должно быть 3 частоты как f1 = 10 МГц, f2 = 60 МГц и f3 = 50 mhzпри тестировании «несущего на второй заказ коэффициента межмодуляции» пути передачи uplink на уровне 110 dBμV.

Руководство по заказу

Пожалуйста, проверьте: восходящая и Нисходящая перекрестная частота двунаправленного пути и частота пилотных сигналов AGC.
