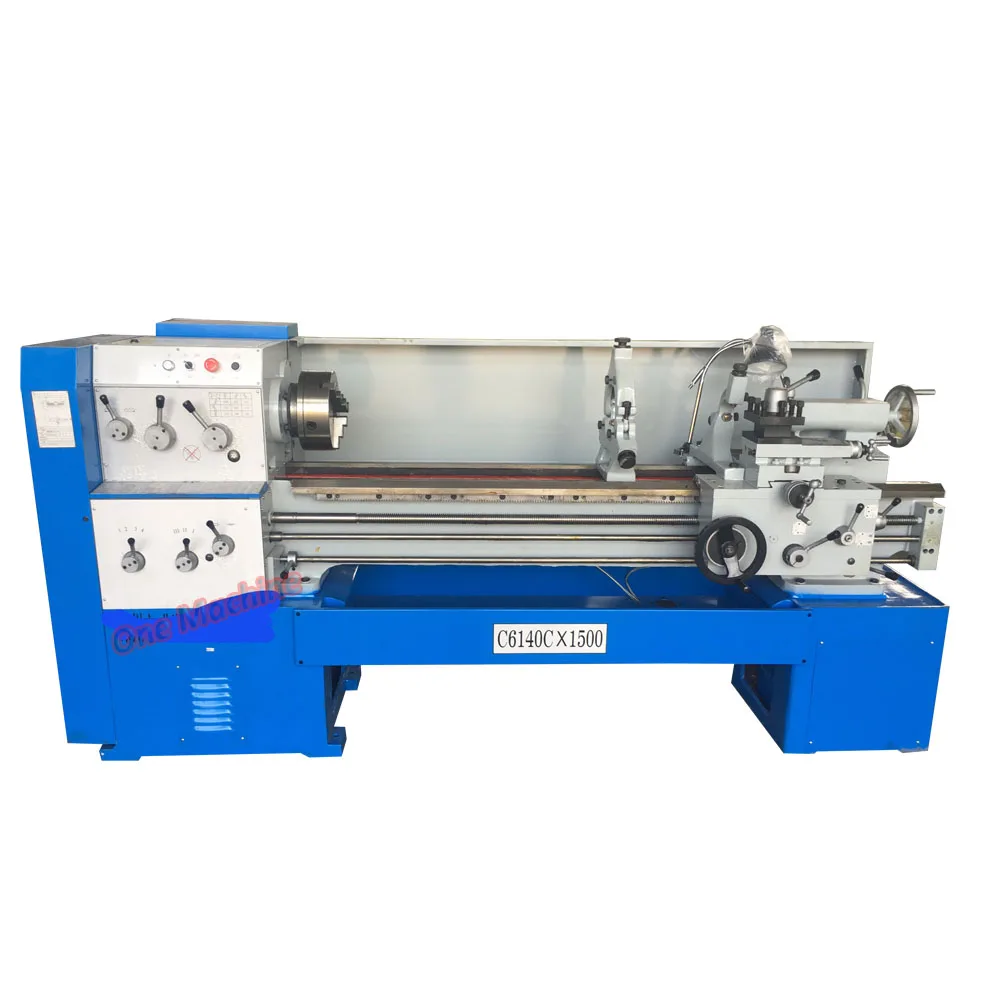

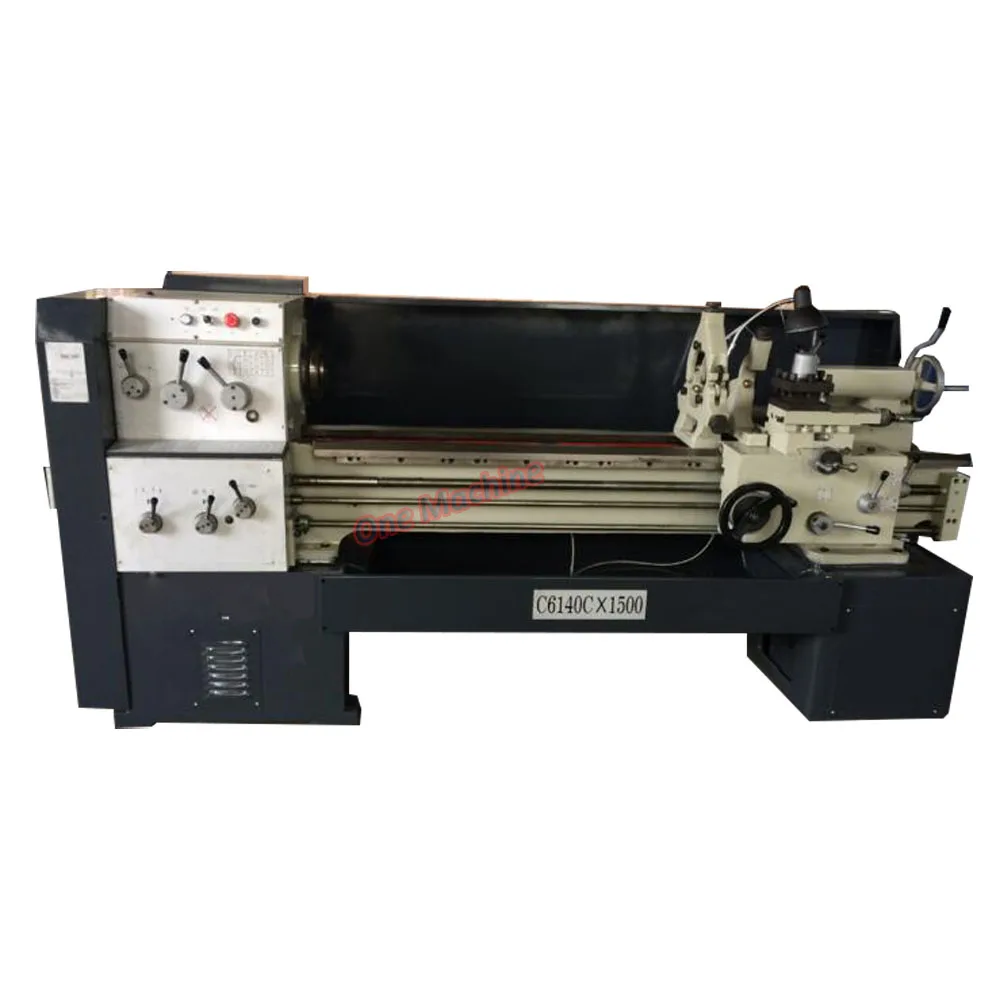

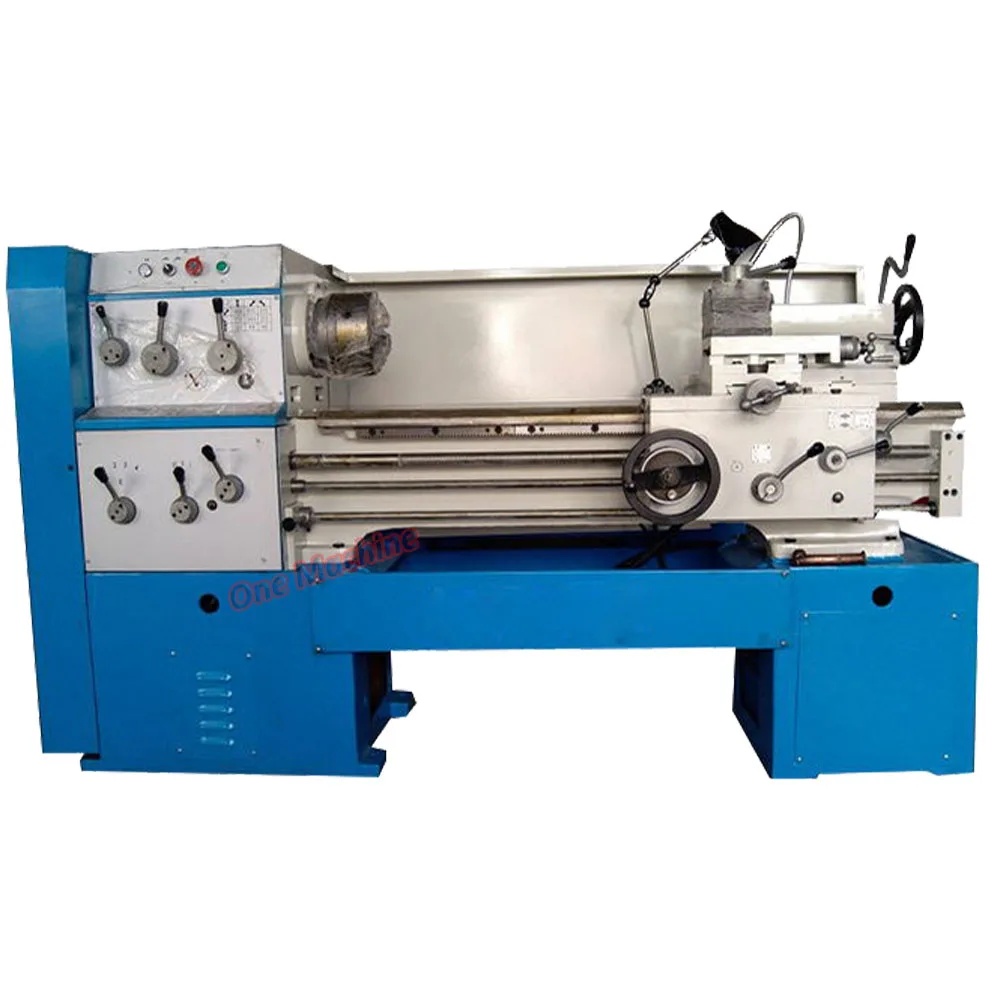

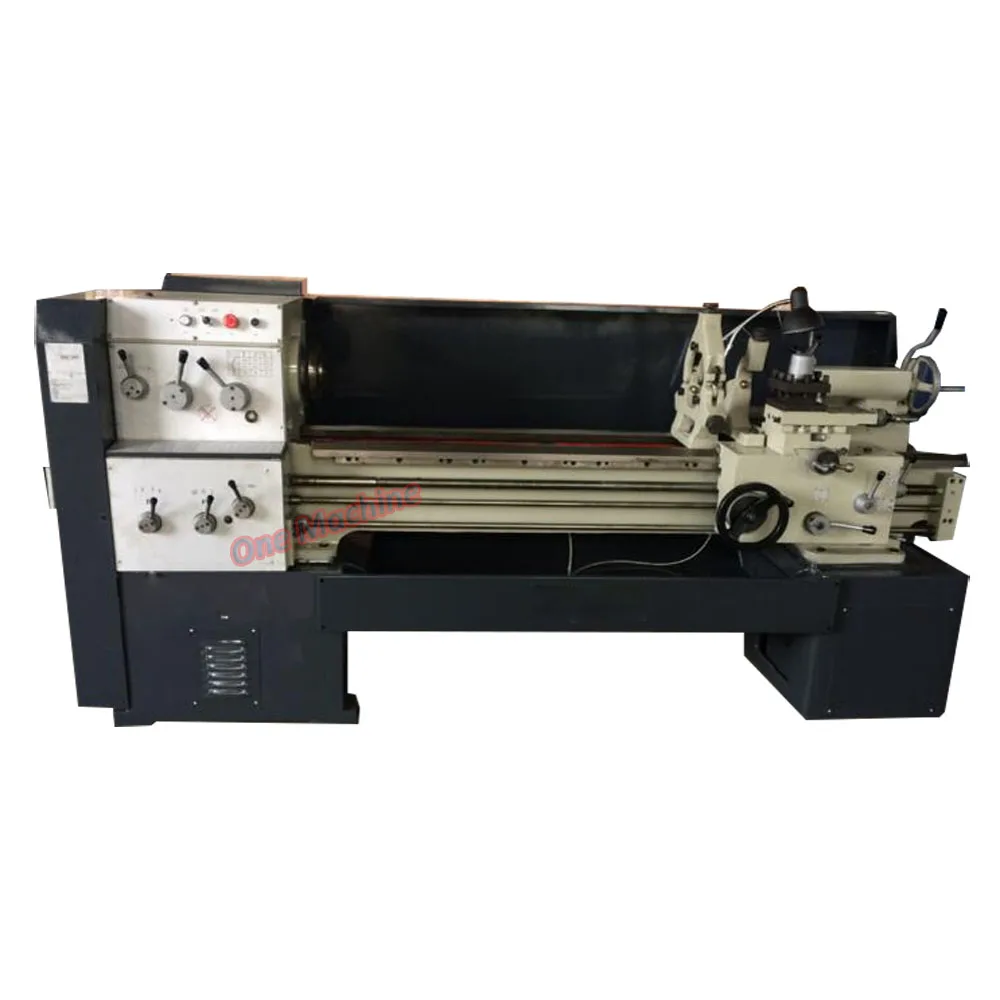

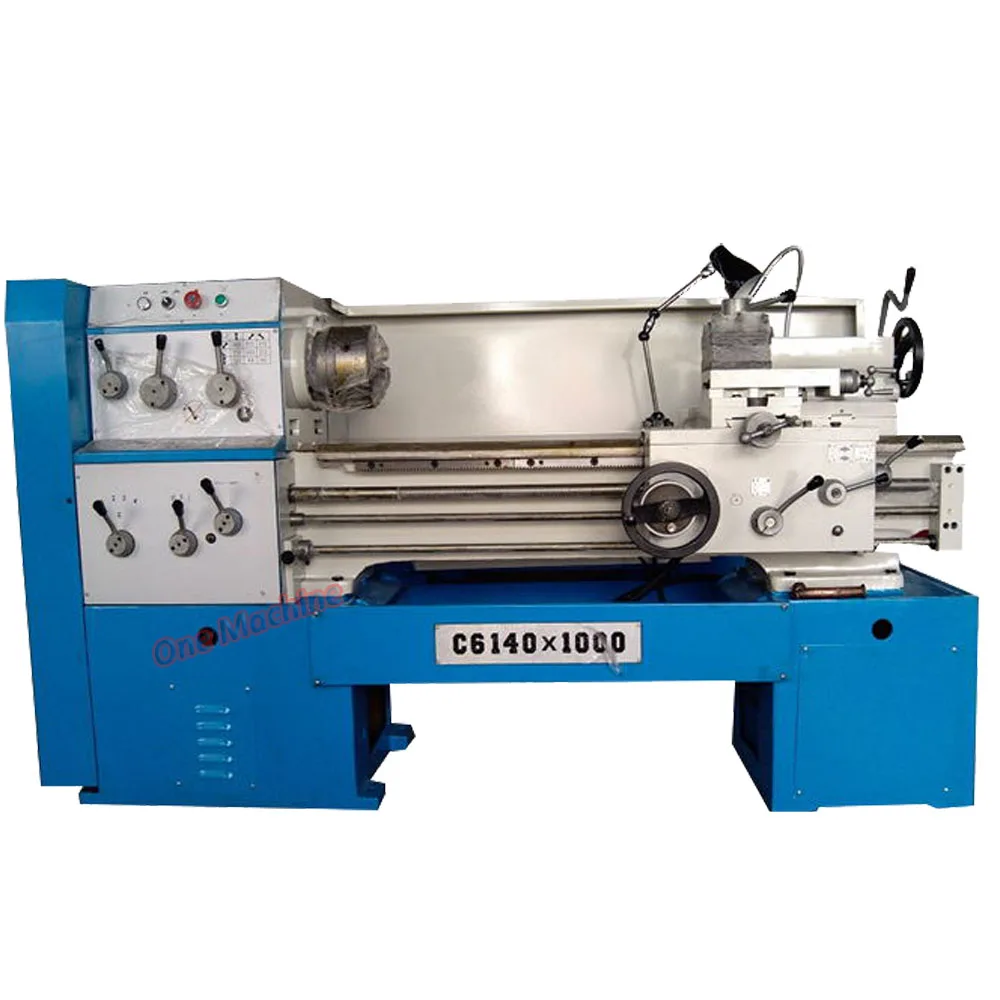

Технические характеристики токарного станка C6140 |
Технические характеристики | | C6140 |
Макс. Качели над кроватью | | 400 мм |
Макс. Качели над кареткой | | 230 мм |
Макс. Качели в зазоре | | -- |
Эффективная длине зазора | | -- |
Максимальная длина рабочей части | | 750 мм/1000 мм/1500 мм/2000 мм/2200 мм/3000 мм/4000 мм |
Ширина кровати | | 400 мм |
Раздел для проворачивания | | 20x20mm |
Шпинделя | Скорость вращения шпинделя | 40-1400 об/мин (9 шагов) |
| Отверстие шпинделя | 52 мм. (80 мм) |
| Шпинделя с коническим отверстием | NO.6(Φ90 1:20)[Φ113 1:20] |
Кормов | Количество каналов | 64 вида (для каждого) |
| Диапазон метрических нитей (видов) | (0,25-14 мм) 19 видов |
| Диапазон дюймовых нитей (видов) | 2-40 |
| Диапазон потоков модуля (видов) | 0,5-3,5 (11 видов) |
| Диапазон резьбы (видов) | 1-96DP(37 видов) |
Задняя бабка | Макс. Запасной шпиндель перемещения | 150 мм |
| Хвостового запаса диаметр шпинделя | 75 мм |
| Конус хвостового штока шпинделя с центральным отверстием | NO.5 |
Главный двигатель | | 7.5KW(10HP) |
Размеры упаковки (Д * Ш * хмм) | Габаритные размеры for750mm | 2550x1140x1750 |
| Габаритные размеры for1000mm | 2700x1140x1750 |
| Габаритные размеры for1500mm | 3200x1140x1750 |
| For2000mm | 3700x1140x1750 |
| Габаритные размеры for2200mm | 4030x1140x1750 |
| Габаритные размеры for3000mm | 4850x1140x1750 |
| Габаритные размеры for4000mm | 5800x1140x1750 |
Вес (кг) | Длина | G.W N.W. |
| Вес для 750 мм | 2100 1990 |
| Вес для 1000 мм | 2190 2070 |
| Вес для 1500 мм | 2350 2220 |
| Вес для 2000 мм | 2720 2570 |
| Вес для 2200 мм | 2800 2600 |
| Вес для 3000 мм | 3300 3200 |
| Вес для 4000 мм | 3500 3400 |
