Сетевая сеть G-NiceRF LoRa611 232 байт 485 МВт + резиновая антенна TTL (+ 20 дБм) беспроводной приемопередатчик модуль LoRa

Электрические спецификации

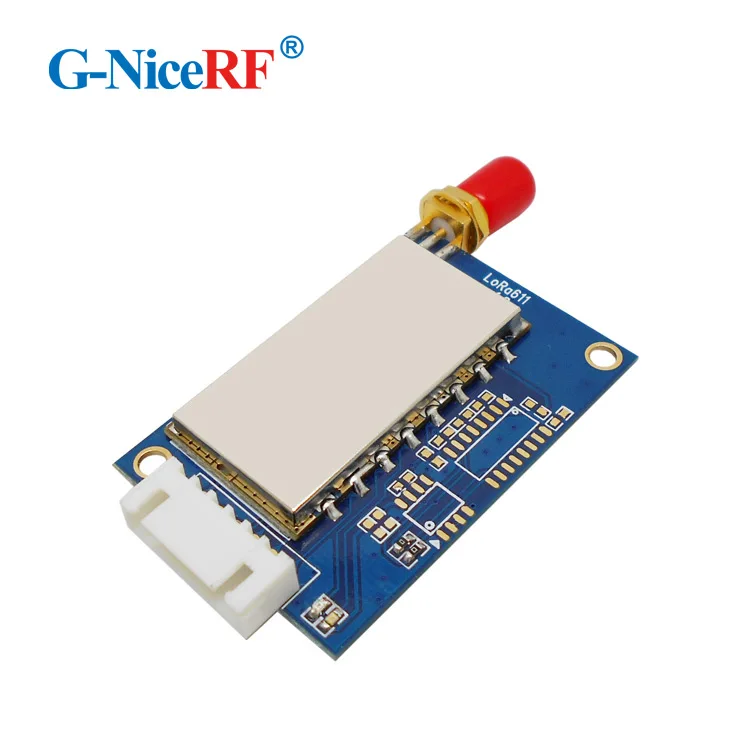

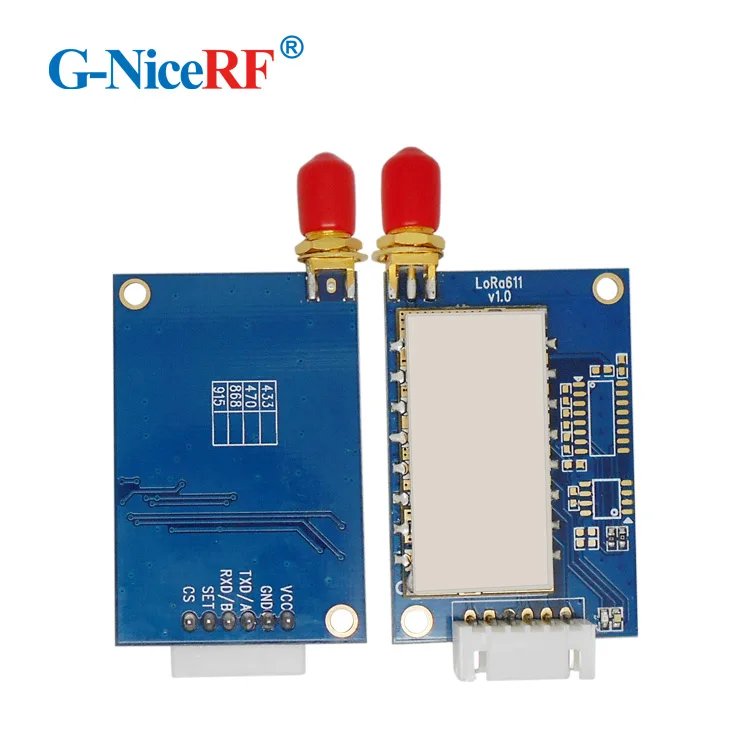

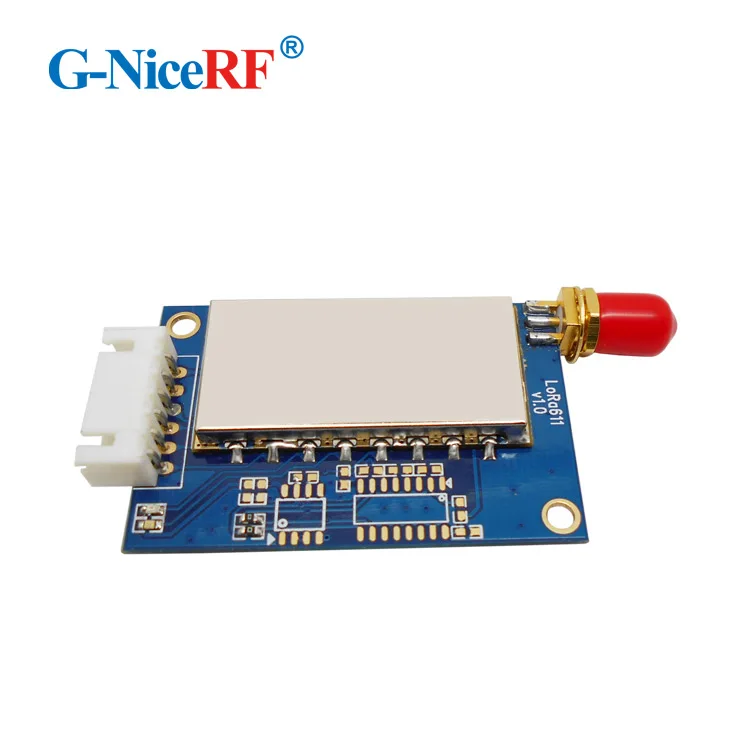

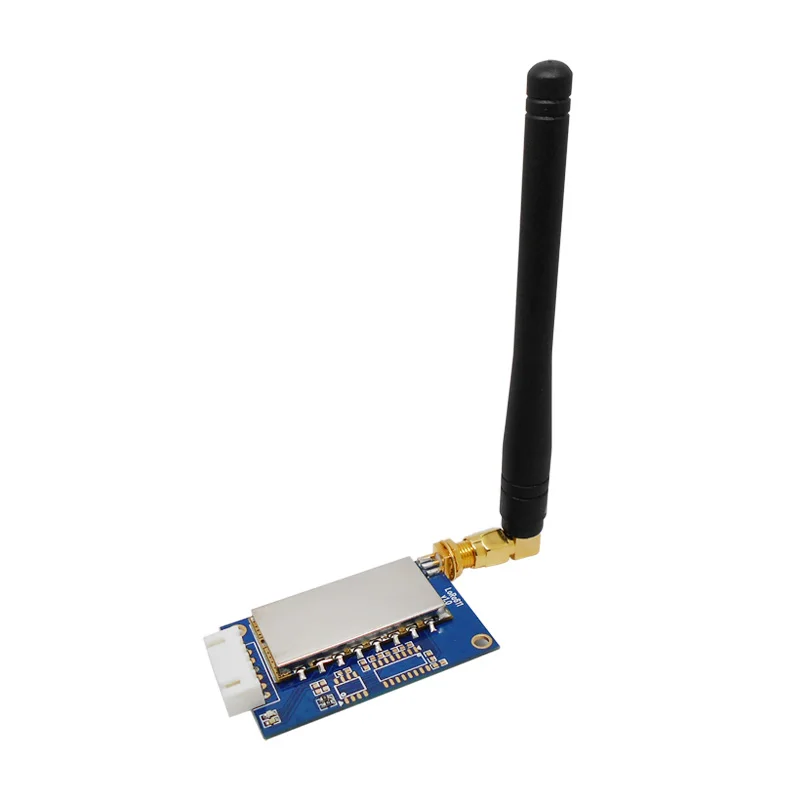

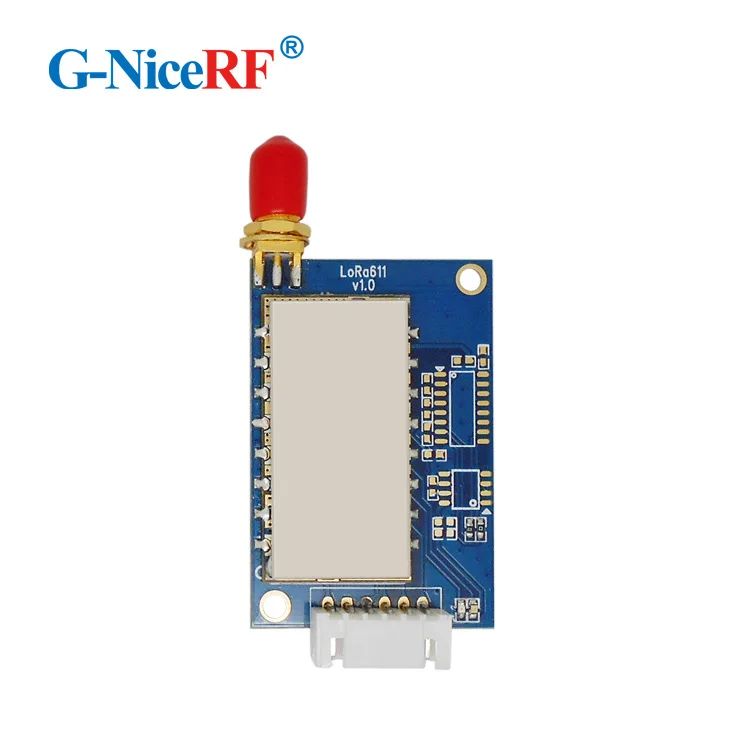

Демонстрация товара

Операция
1) кнопка «ВКЛ сброс
После приведенный в действие на возврате, TX LED (красный) и RX светодиодный (синий) мигнет 3 раза, общее время сброса составляет приблизительно 2s.
2) режим работы
CS и CMD контактный внутренне вытащенные или похода по магазинам. Тянуть CS штифтов высокое или оставить его открытым сделает модули войти в рабочий режим, серийные номера и RF, как в режиме приема сигнала, а затем.
В узел рабочий режим, LORA-MESH модуль оставаться в режиме приема сигнала и ждите, пока данные серии сигнала и радиочастотного сигнала.
LORA-MESH модуль можно подключить с любым устройством, которое является стандартным 232/485/TTL интерфейсом.
В тех случаях, когда сигналов серии поставляется, LORA-MESH модуль проверит вход сигнала серии в том случае, если есть какие-либо ошибки, а затем передают полученные данные через RF автоматически, если ошибок не обнаружено.
В тех случаях, когда радиочастотного сигнала, LORA-MESH модуль проверит вход с помощью РЧ-сигналов в том случае, если есть какие-либо ошибки, а затем передают полученные данные через порт серии автоматически, если ошибок не обнаружено.
Когда один пакет передается успешно, красный светодиод будет мигать один раз.
Когда один пакет будет получен и проверенный без каких-либо проблем, синий светодиодный индикатор будет мигать один раз.
(A) параметр в комплекте
Серия параметр между устройством и сетка модуль должен быть таким же, частот, каналов и параметры RF должно совпадать в Tx и Rx.
Примечание: по умолчанию является: скорость передачи данных = 9600bps, бит данных = 8, стоп-бит: 1, паритет: нет.
B) время задержки
Задержки при обработке данных и есть между Ввод напряжения серии передатчика и серии выхода приемника. Это время задержки отличается от серии скорость передачи данных, RF скоростную передачу данных и полезная длина.
(C) пакет коробки передач
Один пакет не может превышать 150 байт. LORA-сетка не может работать в тех случаях, когда полезная длина превышает 150 байт.
3) режим маршрутизатора
При установке работает вместе с вашим маршрутизатором, в режиме работы, LORA-MESH модуль может повторить радиочастотного сигнала в одной и той же сети автоматически для того, чтобы продлить расстояние.
Как правило, модуль маршрутизатора соединен с внешнего источника питания, чтобы сохранить долгое время в режиме приема сигнала и повтор сигнала для расширения диапазона.

4) режим настройки
В режиме работы, низкий набор pin-код, чтобы заставить LORA-MESH модуль в режим настройки. При использовании USB доска мост, Просто наденьте крышка небольшого размера, чтобы войти в режим настройки.

Приложение цепи

Стандартная схема указана ниже:

Примечание: заземляющий штифт модуля и устройства должен быть соединен вместе.

Типичное применение:

Определение типа:

Machinism Размеры:

Вспомогательное оборудование:

Как подключить антенну: антенна важна в общении. Для этого модуля сопротивление соответствия составляет 50 Ом. У нас есть много видов антенна для клиента, который нужно выбрать, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи, или найти антенну на нашем веб-сайте.

 Советы для антенны:

* Не близко к земле, металлу, магниту, большому току;

* Если вы используете антенну на присоске, потяните провод как можно более прямой, основание на присоске должно прилипать к металлу

Как использовать usb-мостовую плату:

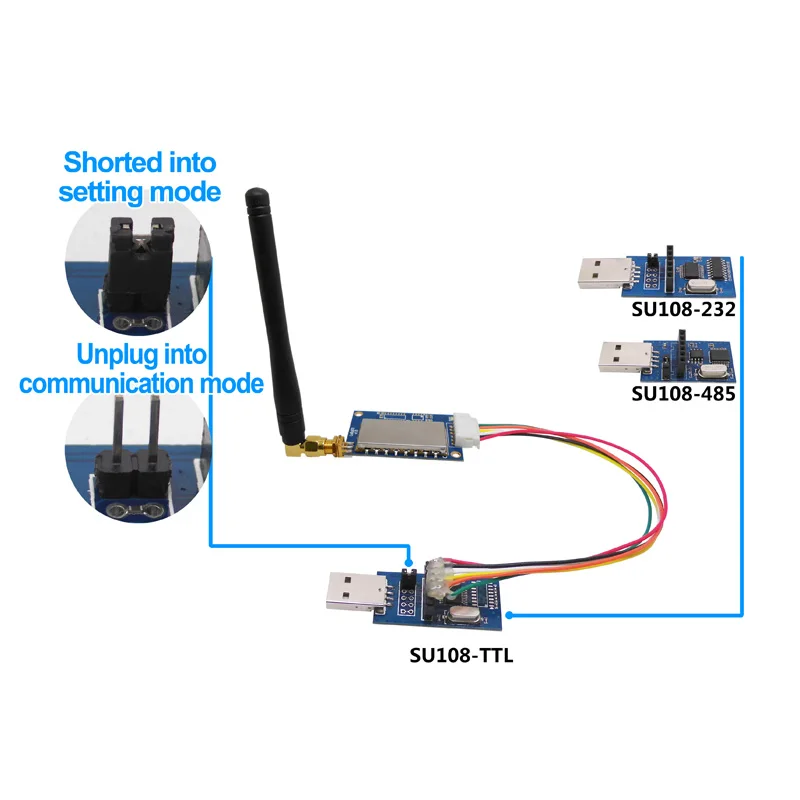

Usb-мост полезен клиентам для настройки параметров и просто для проверки связи с ПК. Есть 3 типа USB моста, который SU108-TTL/ SU108-232 / SU108-485.SU108 -TTL для интерфейса TTL, SU108-232 для интерфейса 232, SU108-485 для интерфейса 485. Пользователь должен выбрать правильный usb-мост, соответствующий радиочастотному модулю. Su108-ttl предназначен для интерфейсного модуля TTL SV611.

Distacne испытаний:
