Сетевая сеть G-NiceRF Lora6500 150 байт 5 Вт 37 дБм LORA 433 МГц 470 15 км беспроводной трансивер модуль передачи данных

Электрические спецификации

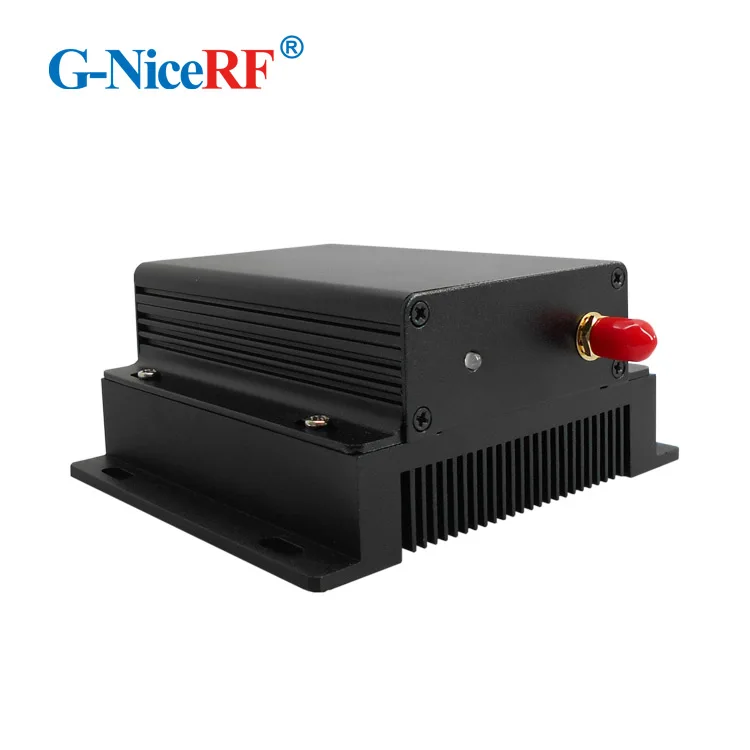

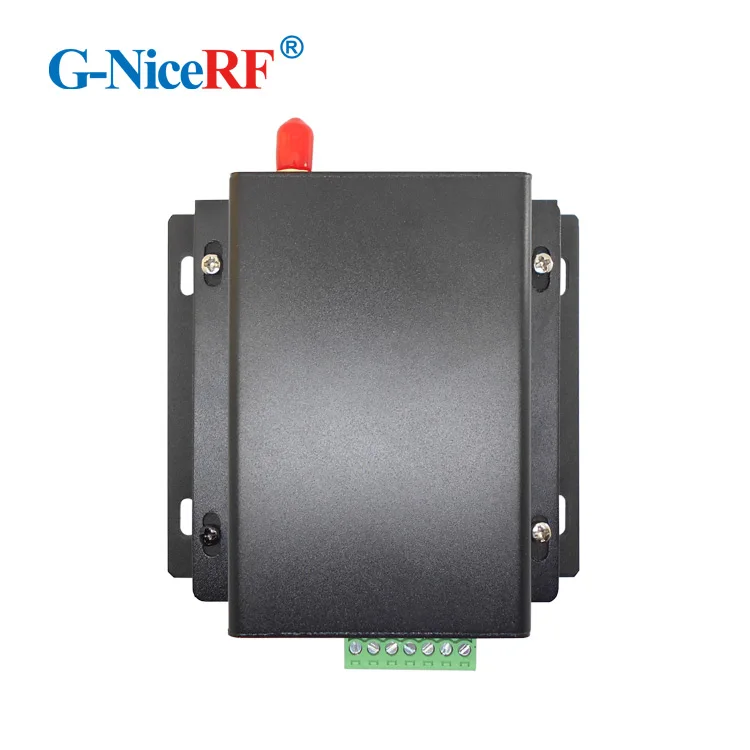

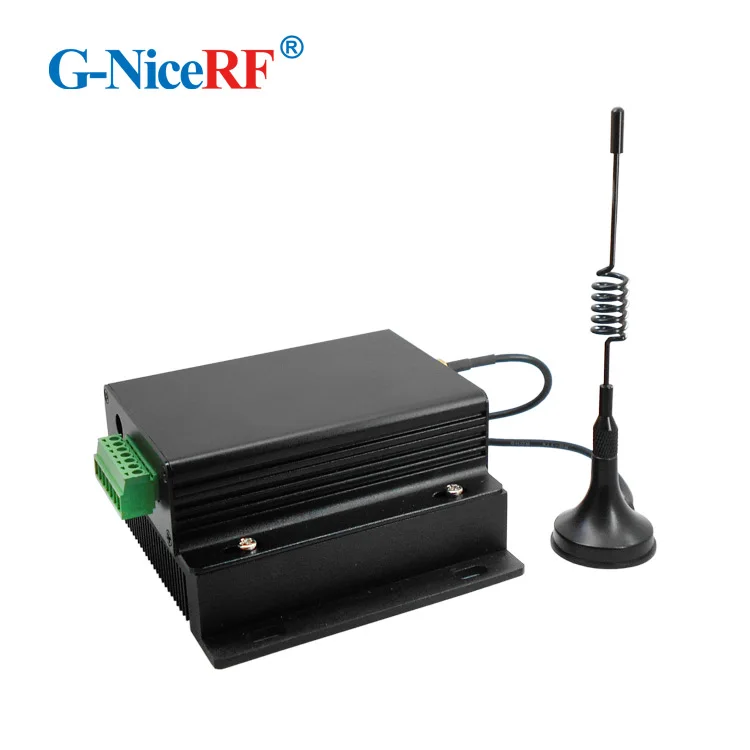

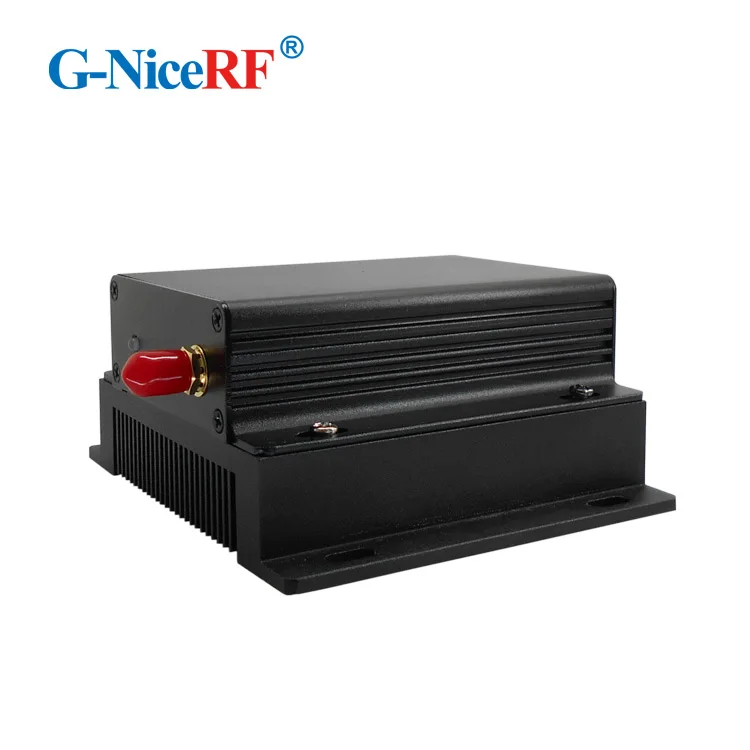

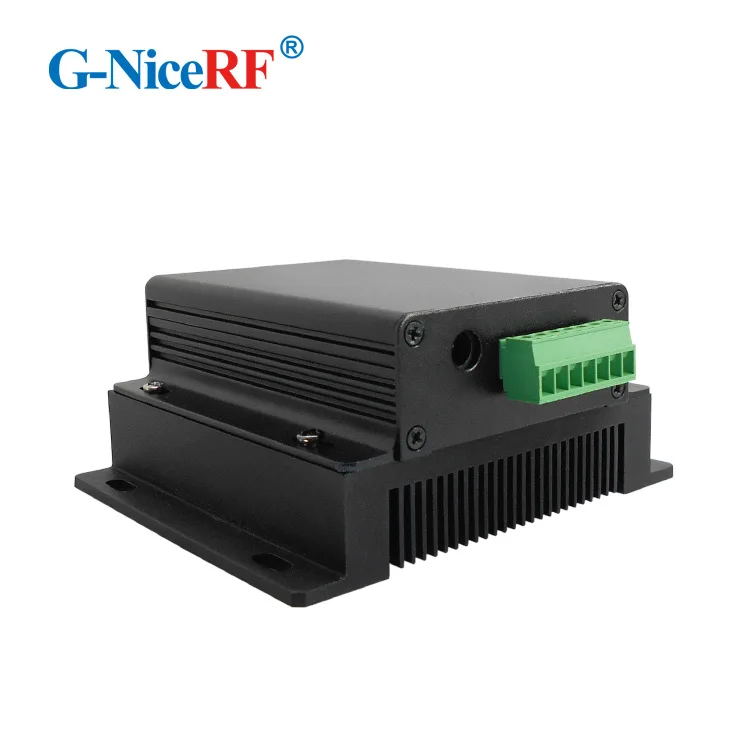

Демонстрация товара

Операция
1) Сброс питания
После приведенный в действие на возврате, TX светодио дный (красный) и RX светодио дный (синий) мигнет 3 раза, общее время сброса составляет приблизительно 2 s.
2) режим работы
CS и установочный штифт внутреннее натяжение. Потяните CS pin high или оставьте его открытым, чтобы модули входили в рабочий режим, последовательный и радиочастотный оба находятся в режиме приема.
В режиме работы узла модуль LORA-MESH остается в режиме приема и ожидает сигнала серии и радиочастотного сигнала.
Модуль LORA-MESH может подключаться к любому устройству, которое является стандартным интерфейсом 232/485/TTL.
Когда приходит сигнал серии, модуль LORA-MESH проверит входной сигнал серии, если есть какая-либо ошибка, а затем передаст полученные данные через RF автоматически, если не обнаружено ошибок.
Когда поступает радиочастотный сигнал, модуль LORA-MESH проверит входные радиочастотные сигналы, если есть какая-либо ошибка, а затем передаст полученные данные через порт серии автоматически, если ошибок не обнаружено.
Когда один пакет успешно передается, красный светодио дный мигает один раз.
Когда один пакет получен и проверен без проблем, синий светодио дный мигает один раз.
(A) соответствие параметров
Параметры серии между устройством и модулем сетки должны быть одинаковыми, частоты, каналы и параметры RF должны быть одинаковыми в Tx и Rx.
Примечание: настройка по умолчанию: скорость передачи данных = 9600bps, бит данных = 8, стоп-бит: 1, бит четности: нет.
B) время задержки
Задержка передачи данных существует между последовательным входом передатчика и последовательным выходом приемника. Это время задержки отличается от скорости передачи данных серии, скорости передачи данных RF и длины полезной нагрузки.
Посылка c) коробка передач
Один пакет не может превышать 150 байт. LORA-mesh не может работать, когда длина полезной нагрузки превышает150Байт.
3) режим маршрутизатора
При установке маршрутизатора в рабочем режиме модуль LORA-MESH может автоматически повторять радиочастотный сигнал в той же сети, чтобы продлить расстояние.
Как правило, модуль маршрутизатора подключен к внешнему источнику питания, чтобы держать долгое время в режиме приема и повторять сигнал для расширения диапазона.

4) режим настройки
В рабочем режиме Потяните низкую установочную булавку, чтобы принудить модуль LORA-MESH к режиму настройки. При использовании USB мостовой платы Просто наденьте короткую крышку, чтобы войти в режим настройки.

Приложение цепи

Типичная схема, как показано ниже:

Примечание: заземляющий контакт модуля и устройства должен быть соединен вместе.

Типичное применение:

Определение типа:

Machinism Размеры:

Вспомогательное оборудование:

Как подключить антенну: антенна важна в общении. Для этого модуля Сопротивление соответствует 50 Ом. У нас есть много видов антенны для клиента на выбор, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи, или найти антенну на нашем сайте.

 Советы для антенны:

* Не приближайтесь к земле, металлу, магниту, большому току;

* Если вы используете антенну присоски, потяните провод как можно прямиком, основа присоски должна приклеиться металлом

Как использовать USB мостовую плату:

USB мост полезен для клиентов, чтобы настроить параметры и просто сделать тест связи с ПК. Есть 3 типа USB моста, который SU108-TTL/SU108-232/SU108-485.SU108-TTL для интерфейса TTL, SU108-232 для интерфейса 232, SU108-485 для интерфейса 485. Пользователь должен выбрать правый usb-мост, соответствующий радиочастотному модулю. SU108-TTL для модуля интерфейса TTL SV611.
