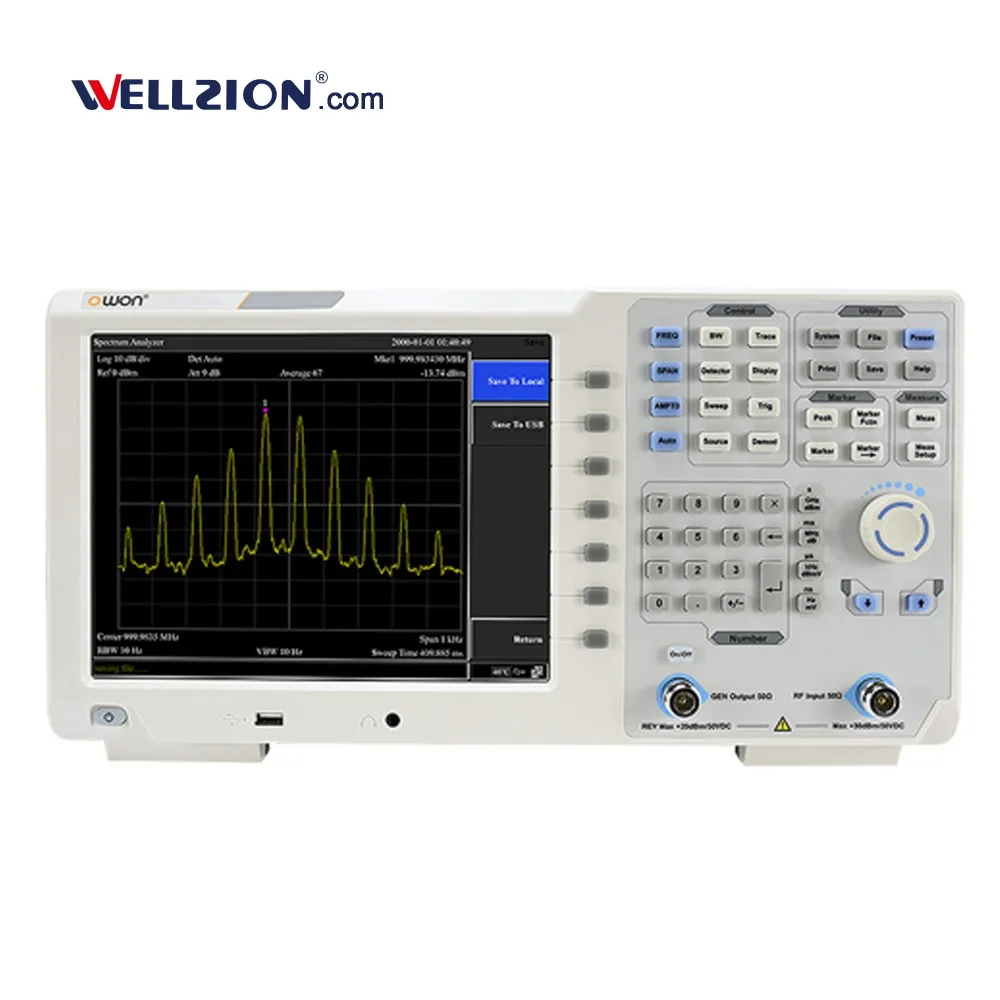

Анализатор спектра XSA1015TG 9 кГц ~ 1 5 ГГц

Частота Спецификация

Частотный диапазон: 9 кГц ~ 1,5 ГГц
Разрешение частоты: 1 Гц
Диапазон частот: 0 Гц, 100 Гц до максимальной частоты устройства
Контрольная частота: 10,000000 МГц
Стабильность температуры:<2.5ppm(15 °C до 35 °C)
Коэффициент старения:<1ppm/год
Разрешение частоты маркера: span/(количество точек развертки-1)
Разрешение счетчика частот: 1 Гц, 10 Гц, 100 Гц, 1 кГц
Пропускная способность разрешения (-3 дБ):1 Гц до 500 кГц (в 1-10 последовательностей),1 МГц, 3 МГц
Коэффициент формы фильтра разрешения:<5:1 Номинальный (цифровая технология, аналогичная шаблону Гаусса)
Точность полосы пропускания:<5% Номинальная
Пропускная способность видео (-3 дБ): от 10 Гц до 3 МГц

Амплитуда Спецификация
Диапазон измерения амплитуды: DANL до + 20 дБм, закройте предусилитель
Эталонный электрический уровень:-80 дБм до + 30 дБм, 0,1 дБм шаги
Предусилитель: 20 дБ, номинальный, 9 кГц ~ 1,5 ГГц
Диапазон входного аттенюатора: 0 ~ 39 дБ, 3 дБ шаги
Макс. Входное напряжение постоянного тока: 50 В постоянного тока
Максимальная непрерывная мощность: 27 дБм, Средняя непрерывная мощность

Отображаемый средний уровень шума (DANL) (затухание на входе 0 дБ, пропускная способность разрешения 1 Гц)
Предусилитель выключен: 1 МГц ~ 10 МГц-130 ДБм (номинирован)
10 МГц ~ 1 ГГц-130 ДБм (номинировано)
1 ГГц ~ 1,5 ГГц-128 дБм (номинирован)
Предусилитель вкл: 1 МГц ~ 10 МГц-150 дБм (номинирован)
10 МГц ~ 1 ГГц-150 дБм (номинировано)
1 ГГц ~ 1,5 ГГц-148 дБм (номинирован)

Фазовый шум (20 °C ~ 30 °C,fc = 1 ГГц)
Смещение 30 кГц:<-90 дбк/Гц
100 кГц смещение:<-100 дБ/Гц
Смещение 1 МГц:<-110 дБ/Гц

Отображение уровня диапазон
Шкала бревна: 1 дБ ~ 255дб
Линейная шкала: от 0 до исходного уровня
Уровневая единица: dBm,dBuW,dBpW,dBmV,dBuV, W,V
Очки: 201 ~ 1001
Количество следов: 5
Детекторы: положительный-пиковый, отрицательный-пиковый, образец, нормальный, среднеквадратичный коэффициент
Функции трассировки:[1 & larr;& rarr; 2],[2-DL & rarr; 2] [2 & larr;& rarr; 3] [1 & rarr; 3] [2 & rarr; 3]

Искажения и ложный отклика
Второе гармоническое искажение (SHI):fc ≥ 50 МГц, предусилитель выключен, вход сигнала-30 дБм, 0 дБ РЧ затухание, 20 °C ~ 30 °C,-60 DBC
Интермодуляция третьего порядка (TOI):fc ≥ 50 МГц, + 13 дБм
Сжатие коэффициента усиления 1 дБ: fc ≥ 50 МГц, 0dB RF затухание, Preamp off,20 °C ~ 30 °C,+ 7 dBm, номинальное
Остаточный отклик: Подключение нагрузки 50 Ω на входном порте, 0 дБ Входное затухание, 20 °C ~ 30 °C,<-85 дБм, номинировано
Входные паразиты:-30 дБм сигнал на входном микшере, 20 °C ~ 30 °C,<-60 dBc

Время развертки и запуска
Диапазон времени развертки (диапазон> 0):10 мс ~ 3000 с
Диапазон времени развертки (SPAN = 0):1 мс ~ 3000 с
Режим: непрерывный, одиночный
Триггер: свободный запуск, видео, внешний

Отслеживания генератор
Диапазон выходной частоты: 100 кГц ~ 1,5 ГГц
Диапазон уровня выходной мощности:-30 дБм ~ 0 дБм
Разрешение уровня выходной мощности: 1 дБ
Плоскость на выходе: ± 3 дБ
Максимальный безопасный обратный уровень: средняя Общая мощность: 30 дБм, постоянный ток: ± 50 В постоянного тока

Входы и выходы
РЧ-входной разъем на передней панели: 50 Ω, гнездо n-типа
Выход генератора гусеницы передней панели: 50 Ω, гнездо n-типа
10 м контрольный вход: 50 Ω, n-тип мама
Коммуникационный порт: usb-хост, usb-устройство, LAN, порт для наушников и VGA

ОБЩАЯ СПЕЦИФИКАЦИЯ
Дисплей: 10,4 дюймов TFT LCD Разрешение 600*480
Рабочая температура: 0 ~ 40 °C
Температура хранения:-20 °C ~ 60 °C
Мощность: 100V ~ 240V 50/60Hz
Вес: 5 кг
