- Прочный диафрагма из нержавеющей стали
- Запчасти диск клапана при условии
- Многофункциональность
- ANSI класс VI перекрытия воды

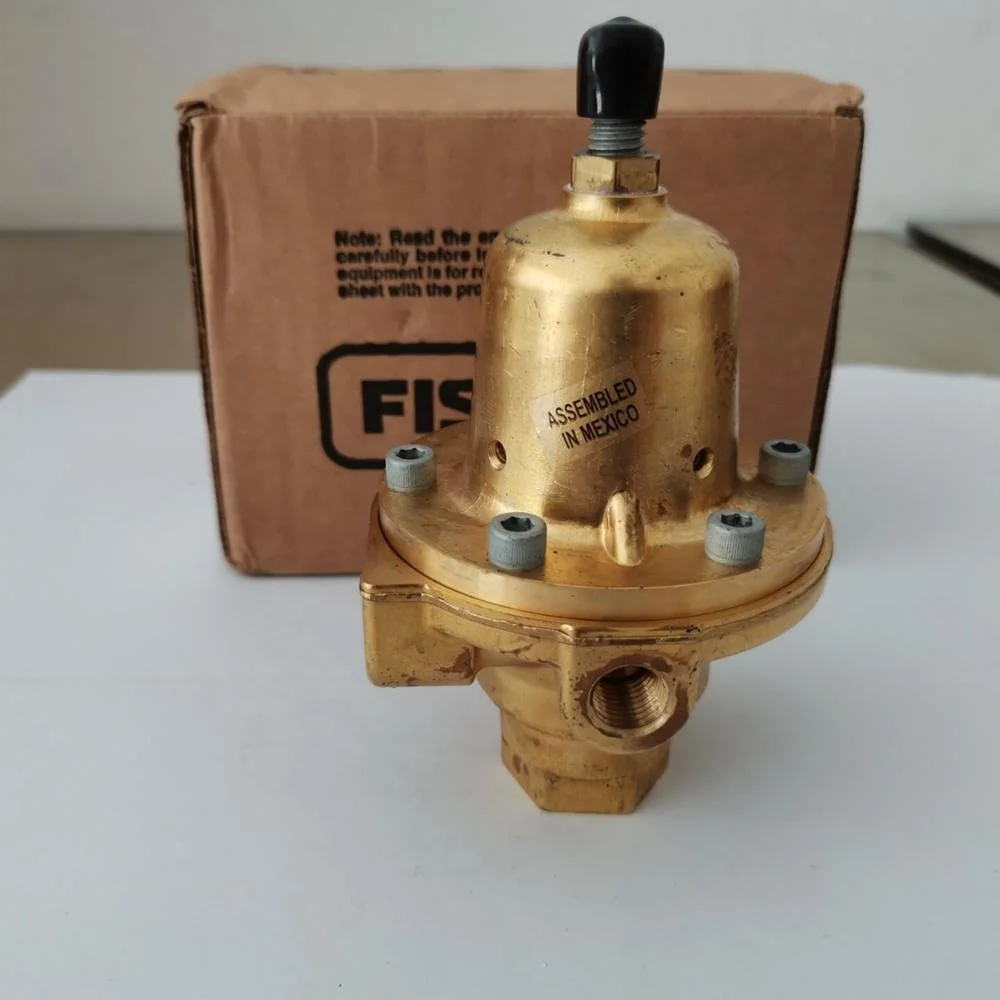

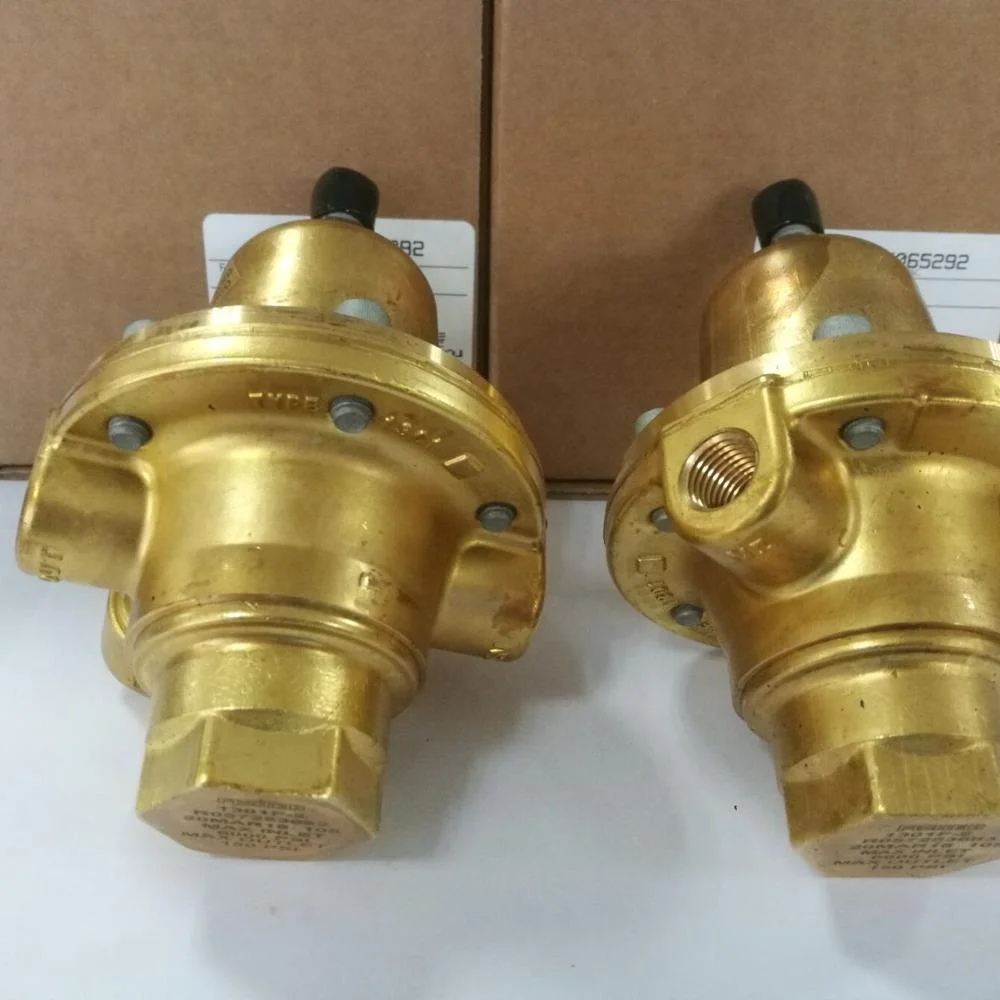

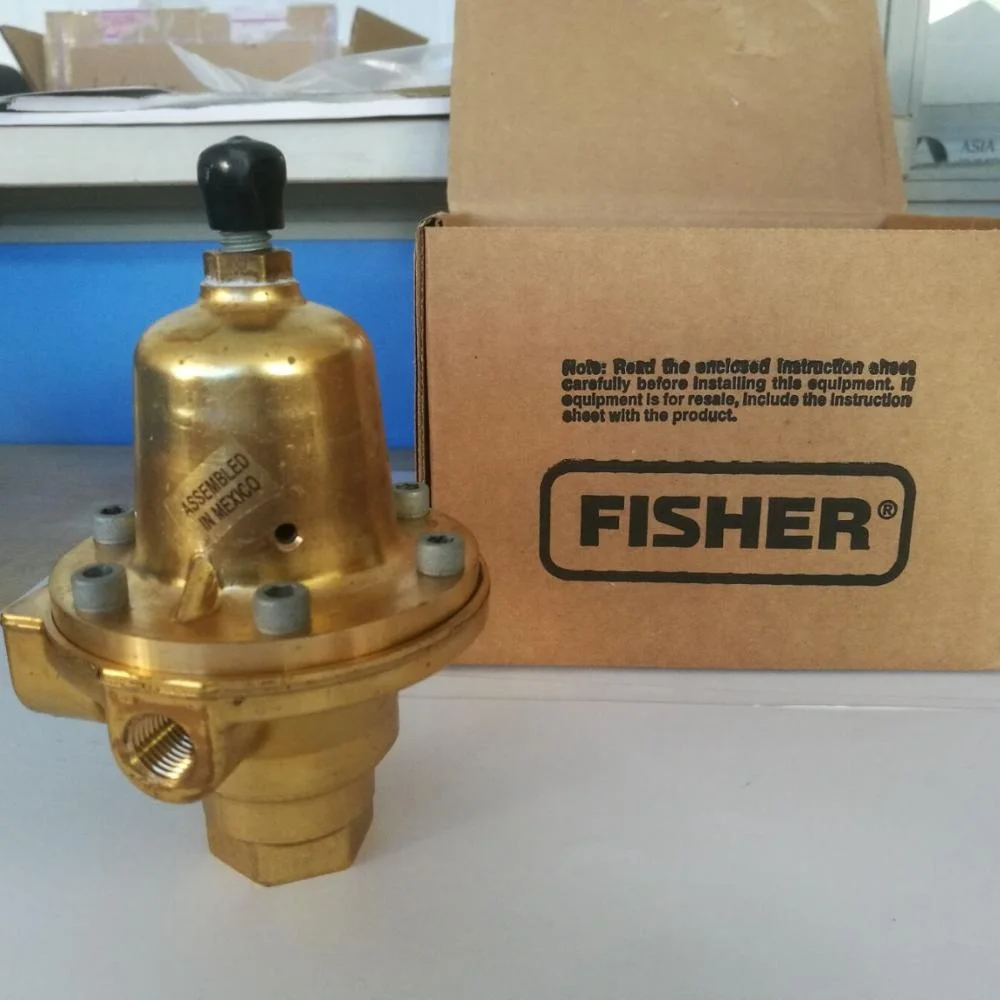

Фишер 1301F Модель Корпус из латуни материал высокого давления газовый регулятор
Типы 1301F и 1301G регуляторы не требуется каких-либо на батарейках, с высоким уровнем регуляторы давления, где можно использовать в тех случаях, когда высокое давление газа должны быть сокращены для использования в качестве пилота давление подачи в pilot-operated регуляторы или как нагрузка давления в давлении-Пружинные. Типы 1301F и 1301G регуляторы могут также использоваться во многих других применений по мере того как высокая-регуляторы давления газа для различных газов.
Доказанной надежности и точной регулировки типа 1301F высокого давления Регулятор делает его идеальным решением для многочисленных под высоким давлением применений падения. Этот универсальный регулятор может быть использована в качестве пилота поставить или давления с автоматической загрузкой регуляторы, где под высоким давлением рабочая среда должны быть сокращены для использования газовый регулятор пилотов под давлением Пружинные. Его прочная конструкция обеспечивает универсальность для широкого спектра задач.
Доступные конфигурации
Тип 1301F:С прямым приводом высокого давления Регулятор для входа при давлении до 6000 фунтов на квадратный дюйм/414 бар и выходное давление в диапазоне от 10 до 225 фунтов на квадратный дюйм/0,69 до 15,5 бар
Размер корпуса и стиль соединения
1/4 дюйма FNPT
Максимальное давление на входе
6000 фунтов на квадратный дюйм/414 бар
Давление на выходе диапазонов
1301F-3 : 100-225psi/6,9-15.5Bar
|
Тип
|
Давление на выходе
Диапазоны
|
Весна цвет
|
|
Фунтов на квадратный дюйм
|
Бар
|
|
1301F-1
|
От 10 до 75
|
0,69 до 5,2
|
Синий
|
|
1301F-2
|
От 50 до 150
|
3,4 до 10,3
|
Серебристый
|
|
1301F-3
|
100 до 225
|
6,9 до 15,5
|
Красный
|
Максимальная аварийного выхода давления
Тип 1301F:250 фунтов на квадратный дюйм/17,2 бар
Давление регистрации
Внутренний
Пружинный чехол вентиляционные отверстия: Тип 1301F латунная пружина Корпус:
Четыре отверстия 5/32 дюйма/4,0 мм
Температурными возможностями
-20 ° до 180 °F / -29 ° до 82 °C
Приблизительный вес
1,6 кг
Применение
Сжатие, объекты и процесс утилиты, завод воздуха, клапан регулирования давления, устьевое
CДля использования в природном газе, сжиженном нефтяном газе, Nirogen газа, воздуха и других газов.
Принцип работы
1301 регуляторы direct-operated.Downstream давления является зарегистрированной внутри через тело до нижнего края диафрагмы. В тех случаях, когда на выходе давление при температуре выше набор давления диск держится от отверстия и нет поток через регулятор. В тех случаях, когда спрос увеличивается, Замера Давления немного снижается, позволяяРегулятор на весну для того, чтобы продлить, кокетка и диск в сборке вниз и далеко от отверстия. Это позволяет поток через тело на выходе системы. По мере того как давление вниз по течению достигает своей точки, оно начинает преодолевать силу пружины, которая ощущаетсяДиафрагма, кокетка и диск в сборке возле его отверстия, ограничения потока через регулятор.
Защита от избыточного давления
1301 серии регуляторы имеют выход Номинальное давление ниже, чем их на входе номинальное давление. Если фактические Входное давление может превышать Выходное давление рейтинг, выход защита от избыточного давления необходимо. Тем не менее, overpressuring какую-либо часть регуляторы beyond
Предельных значений в спецификациях раздел может вызвать утечку, повреждения детали регулятора или травмы из-за разрыва давление-содержащий деталей.
Какой-то внешней защиты от избыточного давления должна быть предоставлена в том случае, если давление на входе будет достаточно высоко к повреждениям сопутствующее оборудование. Общие методы внешней защиты от избыточного давления включают в себя клапаны сброса, мониторинг регуляторы, запорные устройства, а также серии регулирования.
Если регулятор подвергается воздействию избыточное давление состоянии, она должна быть проверены за какие-либо повреждения, которые могут иметь место. Регулятор работы ниже этих пределов не исключает возможность повреждения от внешних источников или от мусора в пределах одного трубопровода.
Ввод в эксплуатацию
Установка завершена и сопутствующее оборудование штанах регулируется; Медленно открыть вверх и вниз блок клапанов при использовании манометры для контроля давления.
Если Регулировка не требуется ослабьте контргайку (ключ 18 цифры 3 и 4), и поверните регулировочный винт (ключ 15 фигурок 3 и 4) против часовой стрелки, чтобы увеличить набор давления или против часовой стрелки, чтобы уменьшить давление комплекта. Мониторы приборы для измерения артериального давления с датчиков во время регулировки. Когда регулировка завершена, затянуть контргайки. Если желаемая розетки
Давление не находится в пределах диапазона регулятора весна, установка пружины с нужный диапазонВ соответствии с разделом обслуживания.
