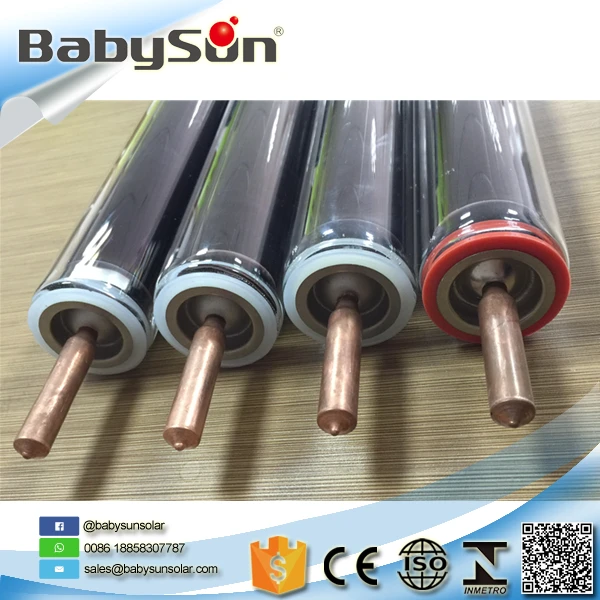

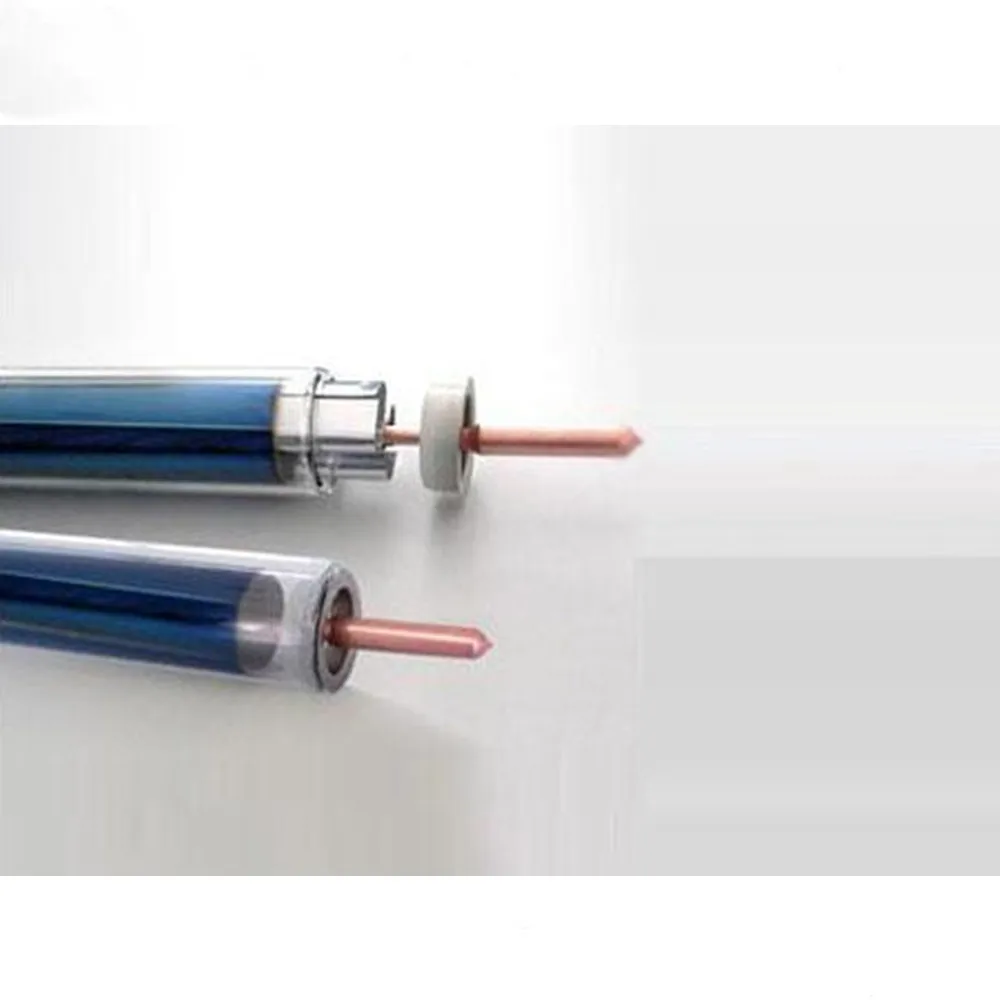

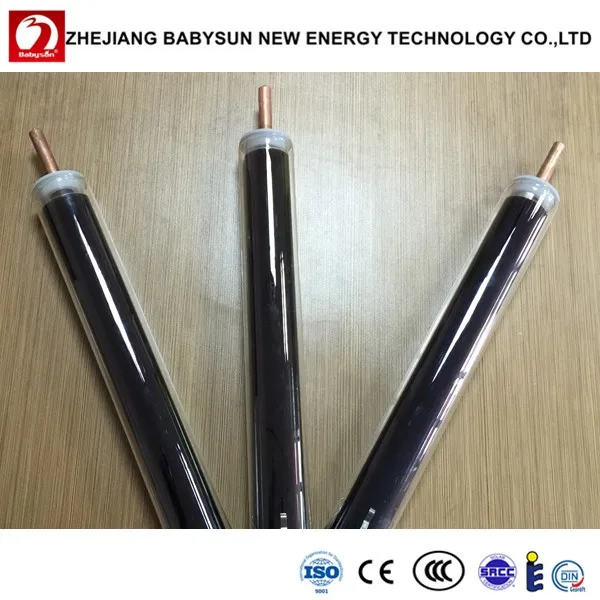

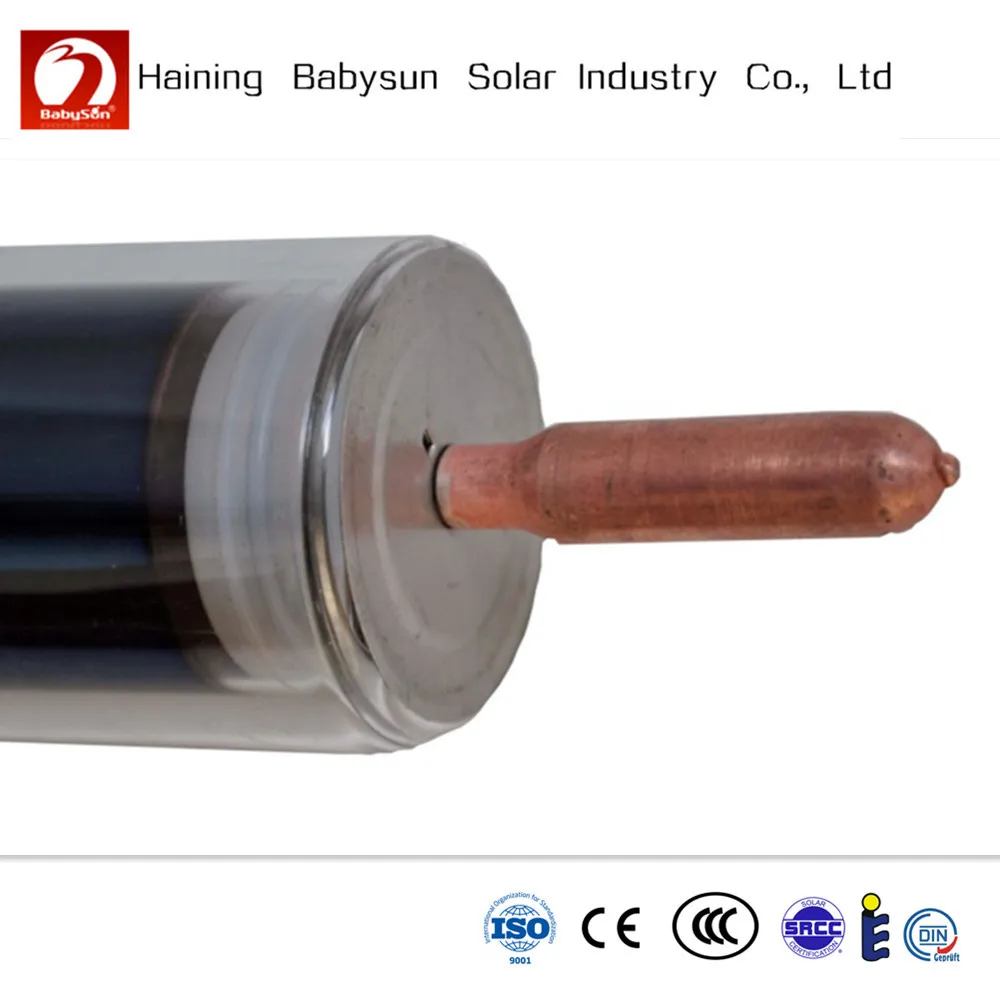

Тепловая труба солнечная вакуумная для солнечного водонагревателя под

Название

Haining Babysun трехцелевая солнечная вакуумная трубка

Структура

Полностью стеклянная Двухтрубная коосевая структура

Стеклянным материалом

Из высокачественного боросиликатного стекла 3,3

Диаметр и толщина внешней трубы

Ø = 47 ± 0,7 мм и = 1,6 мм,

Ø = 58 ± 0,7 мм и = 1,6 мм,

Ø = 70 ± 0,7 мм и = 2,0 мм,

Внутренний диаметр и толщина трубы

Ø = 37 ± 0,7 мм и = 1,6 мм,

Ø = 47 ± 0,7 мм и = 1,6 мм,

Ø = 58 ± 0,7 мм и = 1,6 мм,

Длина трубы

1200 мм, 1500 мм, 1800 мм, 2000 мм, 2100 мм.

Слоями покрытия

Cu/SS-ALN (H)/SS-ALN (L)/ALN

Метод нанесения покрытий

Три цели магнетронного распыления

Толщина

1,6 мм/2,0 мм/2,2 мм

Конкретные поглощения

As = 0,93 ~ 0,96 (AM1.5)

Коэффициент излучения

& Sigma;h = 0,04 ~ 0,06 (80 °C ± 5 °C)

Вакуумная герметичность

P≤ 5,0 × 10-3Pa

Простое солнечных ванн параметры свойства

Y = 260 ~ 300 м². °C/кВт

Солнечное излучение для получения заданной температуры воды

H≤ 3,7 МДж/м² (Ø47), CMS свободное программное обеспечение, H = 2,9 ~ 3,2 МДж/м²;

H≤ 4,7 МДж/м² (Ø58), CMS свободное программное обеспечение, H = 3,7 ~ 4,2 МДж/м².

Средняя потери тепла коэффициент

ULT = 0,4 ~ 0,6 Вт/(м². °C)

Давление-терпеть способность

0.6Mpa

Потоковое сопротивление

Ø25mm/ Ø40mm

Срок службы

15 лет

Цвет

Синий или фиолетовый золотой

Модель Спецификация

Упаковка рассчитывать

(Штук)

Размер упаковки

(См)

Упаковка

CBM

40hq' шт

Картонные коробки

Трубки

47*1500

20

156*27*26

0,11

618

12360

47*1500

25

156*27*33

0,139

489

12225

47*1500

18

156*20*33

0,103

660

11880

47*1500

24

156*26*33

0,133

511

12264

58*1800

8

186*27*17

0,09

755

6040

58*1800

10

186*33,5*17

0,11

618

6180

58*1800

12

186*27*23,5

0,12

566

6792

58*1800

15

186*33,5*23,5

0,15

453

6795

58*1800

9

186*21*23,5

0,091

747

6723
