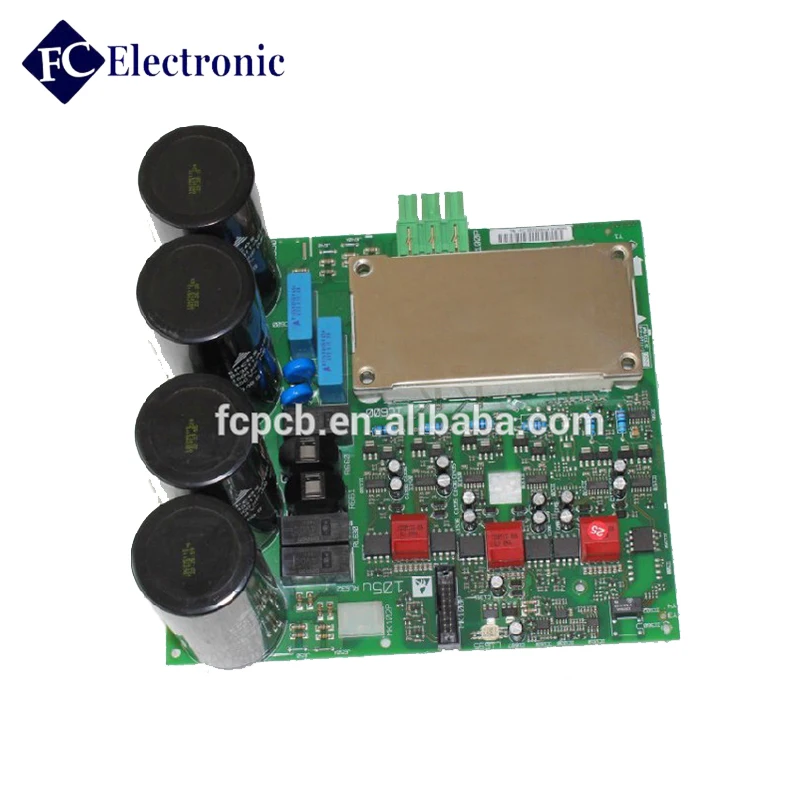

Печатная плата инвертора кондиционера
- Категория: Жесткая печатная плата >>>
- Поставщик: Shenzhen,Fulltronics,Technology,Co.,Ltd.,[Guangdong,China]Shenzhen
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Aug-18-2025 | 47.16 $* | 48.12 $* |
| Jul-18-2025 | 38.63 $* | 39.50 $* |
| Jun-18-2025 | 46.25 $* | 47.67 $* |
| May-18-2025 | 46.63 $* | 47.63 $* |
| Apr-18-2025 | 37.80 $* | 38.60 $* |
| Mar-18-2025 | 45.82 $* | 46.29 $* |
| Feb-18-2025 | 45.88 $* | 46.61 $* |
| Jan-18-2025 | 44.47 $* | 45.69 $* |
Характеристики
Описание продукта:
Наша производственная мощность
| PCB плата | Объем производства |
| Количество слоев | 1--20L |
| Материал основы | FR4, High-TG FR4, CEM3, алюминий, высокая частота (Rogers, Taconic, Aron, PTFE, F4B) |
| Толщина материала (мм) | 0,40, 0,60, 0,80, 1,00, 1,20, 1,50, 1,60, 2,0, 2,4, 3,2 |
| Максимальный размер платы (мм) | 1200x400 мм |
| Допустимая погрешность по контуру платы | ±0. 15 мм |
| Толщина платы | 0,4-3,2 мм |
| Допуск по толщине | ± 8% |
| Минимальный производственная линия/Оборудование для пространства | 0,1 мм |
| Минимальное расстояние пояска металлизации | 0,1 мм |
| SMD Пайка | 0,3 мм |
| Отверстий | |
| Минимальный размер отверстия (механический) | 0,2 мм |
| Минимальный размер отверстия (лазерное отверстие) | 0,1 мм |
| Размер отверстия (+/-) | PTH: ±0. 075 мм; NPTH: ±0. 05 мм |
| Допуск на расположение отверстия | ±0. 075 мм |
| Покрытие | |
| HASL/LF HAL | 2.5um |
| Иммерсионное золочение | Никель 3-7um Au: 1-5u'' |
| Отделка поверхности | HAL, ENIG, позолоченное золото, Immersion Gold, OSP |
| Медь | |
| Вес Меди | 0,5 -- 6 унций |
| Цвет | |
| Паяльная Маска | Зеленый, синий, черный, белый, желтый, красный, матовый зеленый, матовый черный, матовый синий |
| Шелковая ширма | Белый, черный, синий, желтый |
| Приемлемый файловый формат | Gerber file, Powerpcb, CAD, AUTOCAD, ORCAD, P-CAD, CAM-350, CAM2000 |
| Сертификат | ROSH, ISO9001, UL |
Монтажа на печатной плате возможности
| Размер трафарета | 736x736 мм |
| Минимальный IC шаг | 0,2 мм |
| Максимальный размер печатной платы | 1200x500 мм |
| Минимальная толщина печатной платы | 0,25 мм |
| Минимальный размер чипа: | 0201 (0,2x0,1)/0603 (0,6x0,3 мм) |
| Максимальная BGA Размер: | 74x74 мм |
| BGA шар шаг: | 1,00 мм (минимум), 3,00 мм (максимум) |
| BGA шар диаметр: | 0,40 мм (минимум), 1,00 мм (максимум) |
| QFP привести размер шага: | 0,38 мм (минимум), 2,54 мм (максимум) |
| Объем: | От одного предмета до низкого объема производства Низкая стоимость сборки первой статьи График поставок |
| Тип сборки: | Поверхностное крепление (SMT) в сборе DIP-сборка Смешанная (поверхностное крепление и сквозное отверстие) технология Одностороннее или двустороннее размещение Кабель с разъемами |
| Компоненты Тип: | Пассивные компоненты: Как 0402 посылка Меньше чем 0201 с обзором дизайна Шаровые решетки (BGA): Меньше, чем 5 мм Шаг |
| Части закупки: | Под ключ (Мы поставляем детали) Consigned (вы поставляете детали) Вы поставляете некоторые детали, мы делаем остальное |
| Тип припоя: | Освинцованный бескорпусный Не содержит свинца/Соответствует ROHS |
| Другие возможности: | Ремонт/Паяльная услуги Механическая сборка Помимо сборки печатных Пресс-форма и пластмассовая инъекция. |
Время выполнения заказов на производство:
Время выполнения образца | Время массового производства | |
Односторонняя печатная плата | 1 ~ 3 | 4 до 7 лет |
Двустороннние платы PCB | Для детей от 2 до 5 | 7 ~ 10 |
Многослойная печатная плата PCB | 7-8 | 10 ~ 15 |
PCB и сборка | 8 ~ 15 | 15 ~ 20 с цифровым дисплеем |
ПВХ аппарат прототип оригинальный двухсторонний pcb дизайн pcba сборка в Шэньчжэне
Услуги OEM/ODM/EMS для PCBA:
- PCBA, PCB плата в сборе: SMT, PTH и BGA
- Блок печатных плат и корпус дизайн
- Поиск компонентов и закупки
- Быстрое прототипирование
- Установка для литья пластика
- Металлический лист штемпелюя
- Окончательная сборка
- Тест: AOI, тест в цепи (ICT), функциональный тест (FCT)
- Таможенное оформление для импорта материалов и экспорта продукции
Потенциала SMT
- Линии 9 (5 Yamaha, 4KME)
- Емкость 52 миллионов мест в месяц
- Максимальный размер платы 457*356 мм. (18 "X14")
- Минимальный размер компонента 0201-54 кв. мм (0,084 кв. дюймов), длинный разъем, CSP, BGA, QFP
- Скорость 0,15 сек/чип, 0,7 сек/QFP
Возможности-PTH
- Линии 2
- Максимальная ширина доски 400 мм
- Тип двойной волны
- Pbs статус бессвинцовой линии поддержки
- Максимальная температура 399 градусов C
- Спрей поток надстройку
- Предварительного нагрева 3
Тип продукта
Чтобы обеспечить точную Отправить предложение, обязательно Включите следующую информацию для вашего проекта:
• Полные файлы GERBER, включая список BOM
• Другие типы файлов (Altium, Protel, OrCAD)
• «Read Me» Примечания для дополнительной информации о изготовлении
• Количествах
• Время поворота
• "Критерий панелизации" требования
• Материалы требования
• Отделка требования
Ваш заказ Отправить предложение будет доставлен в течение всего 2-24 часа в сутки, в зависимости от сложности дизайна.
Мы приобретаем материал у оригинальной компании и дистрибьюторов.
Мы производим товары с помощью строгих инженерных процессов.
У нас есть строгие процедуры проверки.
Мы отправляем товары с помощью вакуумпосылка, антистатипосылка и картонной коробки.
