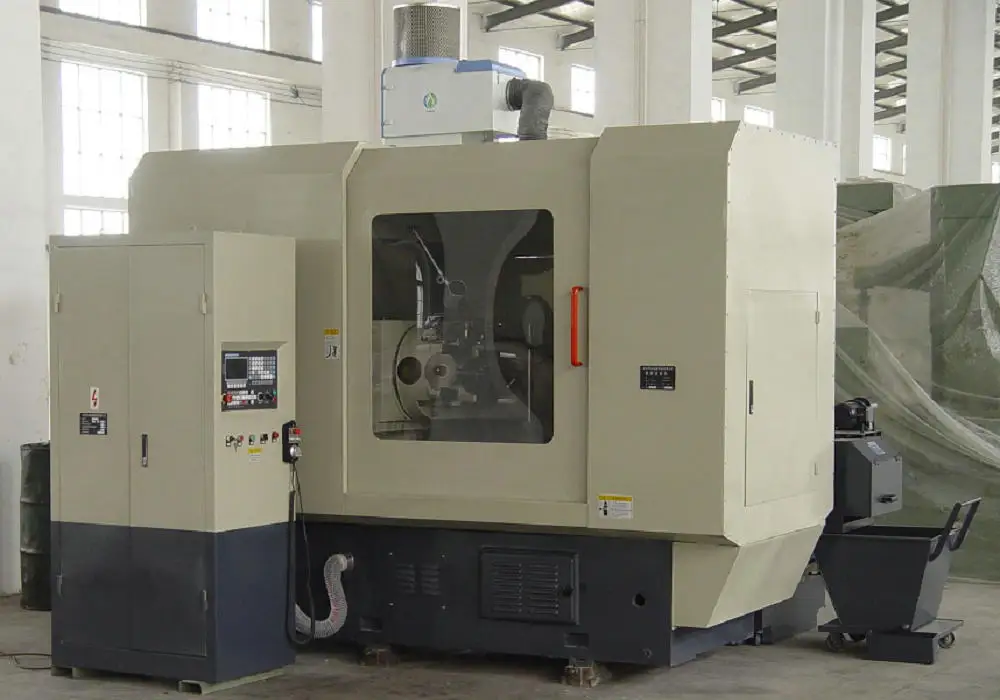

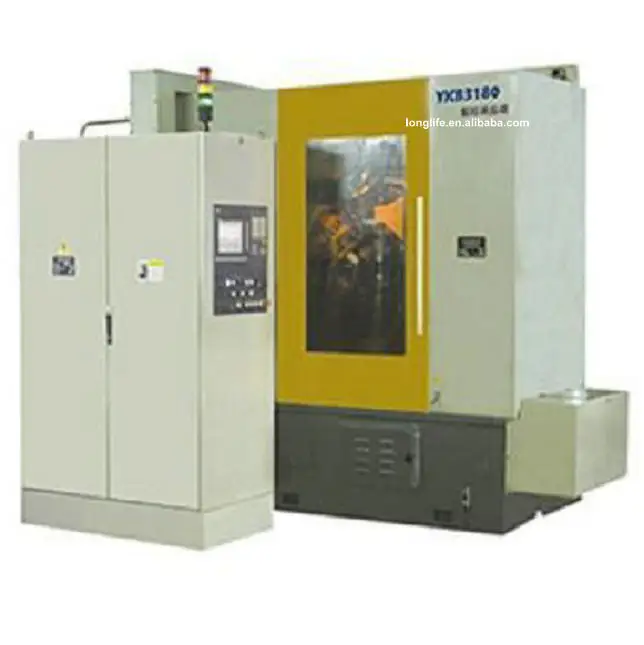

Такая машина для фрезерования зубчатой передачи с ЧПУ имеет следующие особенности:

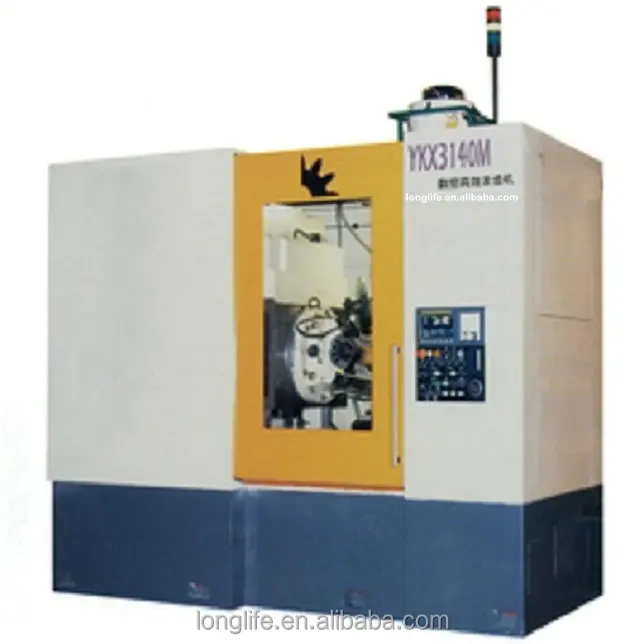

YKX3140M 4 оси ЧПУ Зубофрезерный станок: радиальные шины для кормления (ось Х) осевой подачи (ось Х), варочная панель переключения (ось Y) И дифференциальный механизм управления (ось W). И основное вращение управляется двигателем с переменной частотой.
Ось радиальной подачи (ось X), ось осевой подачи (ось Z) и ось смещения варочной панели (ось Y) непосредственно контролируются раздельным сервомотором переменного тока, С особенностями короткой цепи передачи, хорошей жесткостью передачи, высокой точностью передачи. Дифференциальная Ось управления механизмом (ось W) Управляется серводвигателем, поэтому нет необходимости в дифференциальных передачах изменения, которые тщательно изменяют и заменяют обычный дифференциальный режим и упрощают механический механизм передачи, чтобы отрезать любые винтовые Угловые шестерни в диапазоне ± 45 °.
Основное вращение управляется двигателем с переменной частотой, что делает Скорость вращения шпинделя бесступенчатой в пределах 150 ~ 600 об/мин и делает скорость резки до 70 ~ 120 м/мин.
Мощность главного двигателя составляет 11 кВт, что достаточно для сверхмощной резки и высокого качества фрезерования/фрезерования плит.
Основная пара направляющих имеет прямоугольные направляющие с большой плоской поверхностью, а скользящая поверхность покрыта тефлоновым покрытием.
Привод передается с помощью шариковых винтов с особенностями хорошей жесткости, тяжелой грузоподъемностью, высокой прямолинейностью движения, И лучевой артерии быстрая скорость может быть до 2,4 м/мин и осевой быстрая скорость может быть до 4 м/мин.
Стандартный CNC контроллер Siemens 828D/Fanuc Oi + EGB, с RS232 для подключения компьютера.
Режимы резки могут быть одним квадратным циклом, двойным квадратным циклом или L циклом и т. д., что улучшает удобство работы и регулировку машины.
Машина оснащена автоматическим магнитным конвейером.
Точность обработки может достигать класса 7 GB10095-2001 (китайский стандарт).
Основные технические данные
Технические характеристики
Блок
YKX3132M4
YKX3140M4
Макс. Зубофрезерные модуль
Мм
8
10
Макс. Диаметр заготовки
Мм
320
400
Макс. Угол спирали для резки
°
± 45
± 45
Нет. Зубов, которые нужно разрезать
5 ~ 100 зубов
5 ~ 100 зубов
Макс. Диаметр варочной панели. Для установки
Мм
150
150
Максимальная длина варочной панели для установки
Мм
185
185
Макс. Осевой сдвиг варочной панели
Мм
130
130
Dia. of arbors for hobs
Мм
27,32,40
27,32,40
Коническое отверстие шпинделя для варочной панели
MT 5
MT 5
Горизонтальное расстояние от центра варочной панели до центра рабочего стола
Мм
40 ~ 340
40 ~ 340
Вертикальное расстояние от центра варочной панели до рабочей поверхности стола
Мм
175 ~ 530
175 ~ 530
Расстояние от центра склада до рабочей поверхности
Мм
320 ~ 680
320 ~ 680
Рабочий стол диам.
Мм
350
400
Рабочий стол диаметр отверстия.
Мм
140
140
Расстояние от поверхности рабочего стола до нижней части машинной кровати
Мм
1100
1100
.....
.....
.....
.....
Максимальная скорость рабочего стола
Об/мин
30
30
Общее энергопотребление
КВт
Соответствую. 30
Соответствую. 30
Мощность главного двигателя
КВт
11
11
Размер машины
Мм
2360x1770x2360
2360x1770x2360
Вес машины
Сом
Соответствую. 10000
Соответствую. 10000
CNC система
Siemens 828D/Fanuc 0i + EGB
Siemens 828D/Fanuc 0i + EGB
Бесплатная Std аксессуары
S.n
Название
Обратите внимание
1
Варочная панель arbors (Ø27, Ø32, Ø40)
1 шт./размер
2
Инструменты для установки и регулировки
3
Инструкции по эксплуатации
Дополнительные аксессуары
Пожалуйста, отправьте мне запрос на аксессуары optioanl и другую дополнительную информацию о таких станках для фрезерования зубчатых передач с ЧПУ.
