1. полнофункциональная автономная машина с небольшим занятием.
2. PCB перемещается, спрей и паяльная платформа фиксируется.
3. Высококачественная пайка.
4. машина может быть размещена на производственной линии, легко настроить новую линию.
5. Управление ПК, параметры могут быть установлены и сохранены в компьютере. Все данные можно отследить и сохранить.

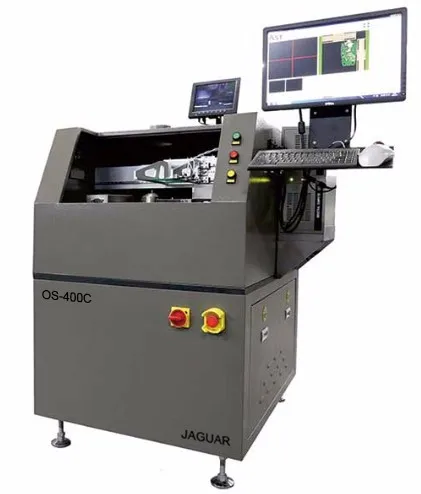

Многофункциональная портативная машинка на изображении:
Компонент 1: система программного обеспечения машины
1. с совершенно независимыми правами интеллектуальной собственности на паяльное программное обеспечение, в сочетании с многолетним селективным опытом и навыками пайки, основанными на разработке функции программного обеспечения окна, машина будет более простой в эксплуатации и хорошей отслеживаемости.
2. изображения сканирования печатных плат могут быть использованы для программирования пути, путь к начальной точке, скорость сварки, скорость холостого хода, высота оси Z, высота волны, и т. д. можно установить на компьютере.
Компонент 2: система платформы движения:
Механизм движения с щит от пыли в заказ, чтобы предотвратить грязь упасть в ходового винта.
Компонент 3: распылительная часть
1. сопло принимает японское распылительное сопло происхождения с преимуществами хорошего эффекта распыления, не легко засорить и подходит для различных потоков.
2. Поток использует резервуар под давлением, чтобы убедиться в стабильном давлении. Уменьшить плохое влияние на количество потока.
Компонент 4: деталь предварительного нагрева
1. ИК (инфракрасный) нагрев, положение можно регулировать.
2. Скорость нагрева может регулироваться компьютером.
Компонент 5: селективная часть припоя
1. Температура припоя, температура азота, высота волны и т. д. может быть установлена компьютером.
2. припой Бак изготовлен из сплава. Внешний тип нагревательной пластины, равномерная теплопередача.
3. припой принимает Гибкие Соединительные провода, убедитесь, что нет необходимости перепроводки, когда мы меняем другой горшок.
4. Азот on-line нагревательные устройства обеспечивают хорошую влагостойкость и уменьшают оксид.
5. припой с системой сигнализации уровня жидкости.
Компонент 6: PCB положить вниз и вынуть
1. вручную Положите и выньте
2. PCB фиксирует положение зажимным устройством
Компонент 7. корпус машины
1. Вся Стальная структура, добавлена Базовая плата внизу в заказ, чтобы повысить стабильность и уменьшения тряски.
2. Машинная поверхность использует промышленную краску.
Покупателю:
Спецификация:
Номер модели:
OS-400C
Общие
Размер машины
L850mm X W1100mm X H1340mm
Общая мощность
5KW
Ходовой мощности
1-3kw
Вес
200 кг
Требования к воздуха
3-5 бар 8-12л/мин
Требования к азоту (вариант)
3-4 бара более 2 м3/ч
Требования к чистоте азота (опция)
> 99.998%
Откачивать воздух объем требований
500-800cmb/ч
Приспособление и печатной платы
Приспособление
Может использоваться при необходимости
Приспособление Максимальный размер:
420*420 мм
Макс пайки Размер
400*400 мм
Толщина печатной платы
0,2-6 мм
Печатная плата на рост
Более чем 3 мм
Система управления и эксплуатации
Метод управления
ПК
PCB по настоящей
Руководство по эксплуатации
Работать по высоте
900±30mm
Компонент максимальная высота
До 50 мм/дно 30 мм
Платформа движения
Движения оси
X Y Z
Управление движением
Закрыть петли servo control
Движения мотора
Двигатель Panasonic и сервопривода
Точность позиционирования
±0. 1 мм
Ходовой винт
Шлифовальный ходового винта
Паять флюсовую управления
Распылительная насадка
Японский происхождения форсунки
Спрей для долговечности
Из нержавеющей стали
Поток мощности
1L
Поток контейнер
Передатчик напорного бака
Алкоголь Емкость
1L
Алкоголь контейнер
Передатчик напорного бака
Нагревающаяся часть
Метод нагрева
ИК
Тепловая мощность
3kw
Женское нижнее белье. Диапазон
25-240 ℃
Припой горшок часть
Припой горшок Кол-во
1
Припоя Емкость
15 кг
Система управления
PID
Время плавления
20-30mins
Макс припоя женское нижнее белье.
350℃
Припой горшок питания
1.2kw
Припой сопла
Материал
Легированная сталь
Стандартный припой сопла
5 шт/горшок (внутренний диаметр: 2,5 мм, 3 мм, 4 мм, 5 мм, 6 мм)
Управление азотом (опция)
Нагрева азота
Стандарт
Азот ПИД-регулятор
0-350 ℃
Потребление азота/сопло припоя
1-2 M3/припой сопла
Нашим клиентам
Золото партнеров
Вопросы и ответы
1) это первый раз, когда я использую эту машину, легко ли работать?
Есть руководство на английском языке или руководство видео, которое показывает вам, как использовать машину.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте/skype/телефону/trademanager онлайн-сервис.
2) Если у машины есть какие-либо проблемы после получения, как я могу это сделать?
Бесплатные детали отправляются вам в гарантийный период машины.
Если деталь менее 0,5 кг, мы оплачиваем почтовые расходы.
Если он превышает 0,5 кг, вам нужно оплатить почтовые расходы.
3) Минимальный объем заказа?
1 комплект машины, смешанный заказ также приветствуется.
4) как я могу купить у вас эту машину? (Очень легко и гибко!)
A. проконсультируйтесь с нами по этому продукту в режиме онлайн или по электронной почте.
B. обсудить и подтвердить окончательную цену, доставку, способы оплаты и другие условия.
В. Отправьте вам предварительный счет и подтвердите ваш заказ.
D. Произведите оплату в соответствии с методом, указанным в проформированном счете-фактуре.
E. Мы готовим ваш заказ в соответствии с проформой счета после подтверждения вашей полной оплаты.
