Прибор для проверки высокого напряжения без Частичного Разряда FRP 50

1. Информация о продукте

Тестер высокого напряжения без Частичного Разряда также называется PD конденсатором свободной муфты, в основном используется для тестирования системы частичного разряда для измерения напряжения переменного тока или сбора сигналов Частичного Разряда напряжения. По сравнению с обычным разделителем, разделитель серии FRP имеет следующие различия:
(1) они оба могут измерять Высокое напряжение, но обычный разделитель не может измерять частичное напряжение разряда;
(2) Емкость обычного делителя мала (менее 500pF ), но делитель серии FRP имеет большую емкость, как правило, 600 ~ 1000pF.
(3) Обычный разделитель представляет собой среднюю часть сухого типа с меньшим объемом и более легким весом, а точность измерений обычно лучше, чем делитель серии FRP.
(4) Обычный разделитель обычно используется отдельно, но делитель серии FRP обычно используется в сочетании без частичной разрядки.

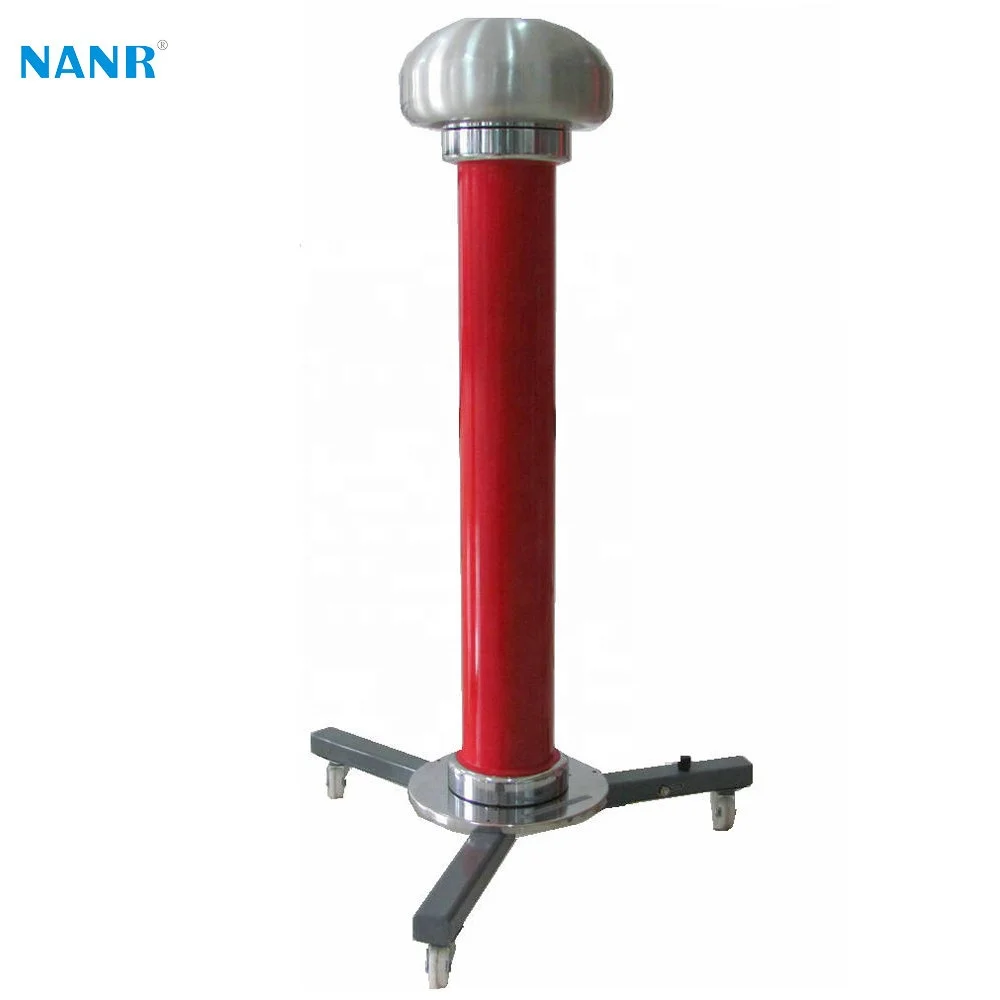

Рис. 1 FRP Соединительный конденсатор

2. Параметры товара

(1) Емкость: 1000pF (специальная емкость может быть настроена);
(2) напряжение: 50 0кв;
(3) частичный разряд: он меньше или равен 5 шт. под номинальным напряжением;
(4) изоляционная среда: Емкость масла;
(5) используется для измерения частичного разряда для электроэнергетического оборудования под напряжением частоты питания;
(6) измерение 30 ~ 300 Гц переменного напряжения, он используется в качестве соединительного конденсатора во время нечастичного теста на разрядку.

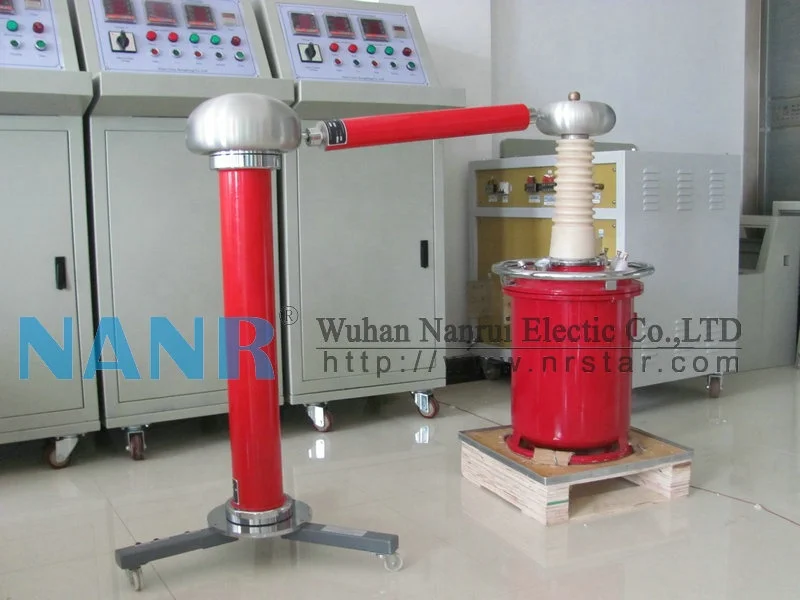

Рисунок 2FRP Соединительный конденсатор в тесте PD

3. Характеристики продукта
(1) FRP серии без Частичного Разряда высокого напряжения тестер принимает Портативный дизайн, с небольшими колесами, легко двигаться;
(2) конструкция без Частичного Разряда, с двумя соединительными отверстиями M10 на высоковольтной металлической крышке для легкой нагрузки на соединение;
(3) Оснащен рычагом низкого давления, который может использоваться в качестве делителя напряжения и соединительного конденсатора, экономично.
(4) основной Металл покрыт металлическими вертикальными линиями краски, антикоррозийной и маслостойкой.

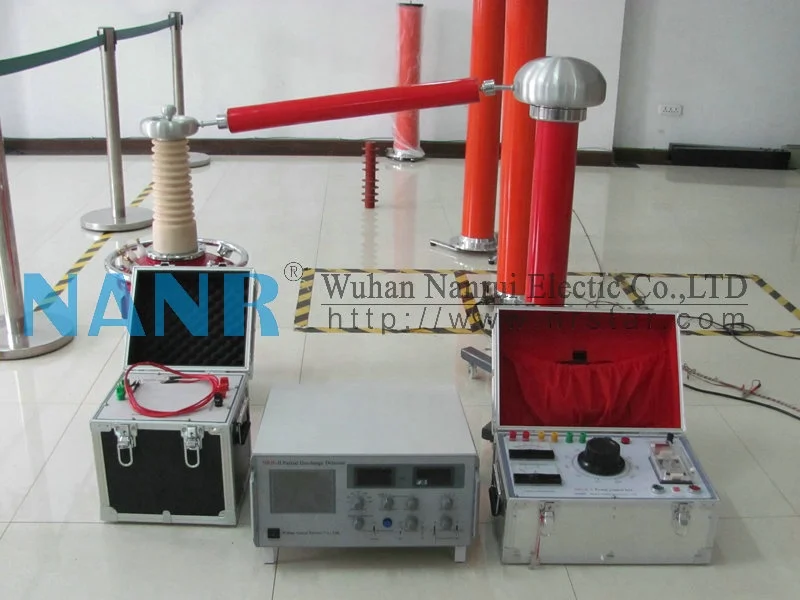

Цифра 3FRP Соединительный конденсатор в тестовой системе PD
