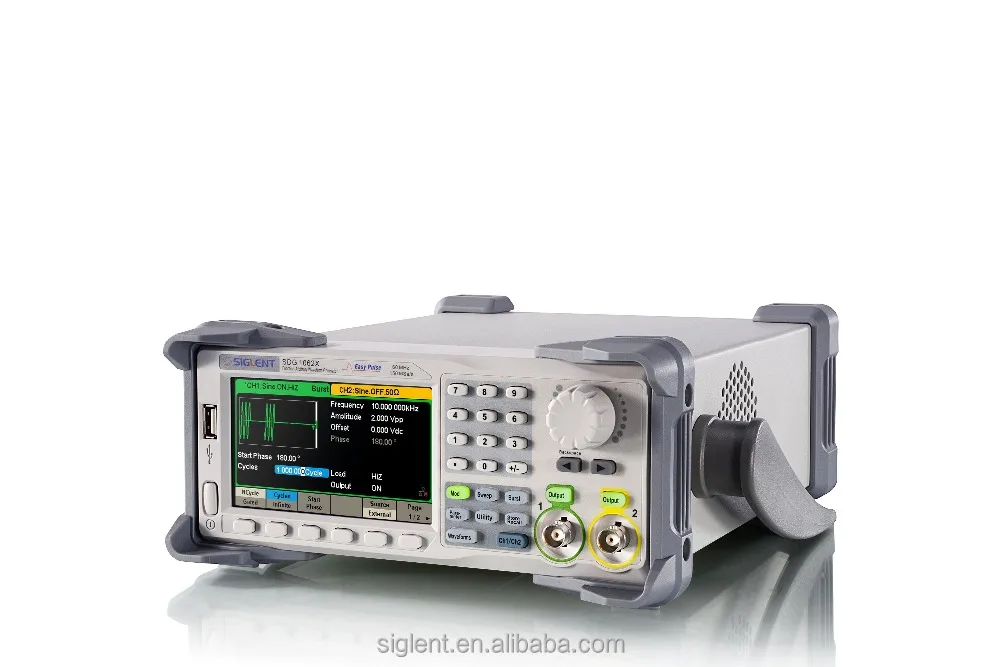

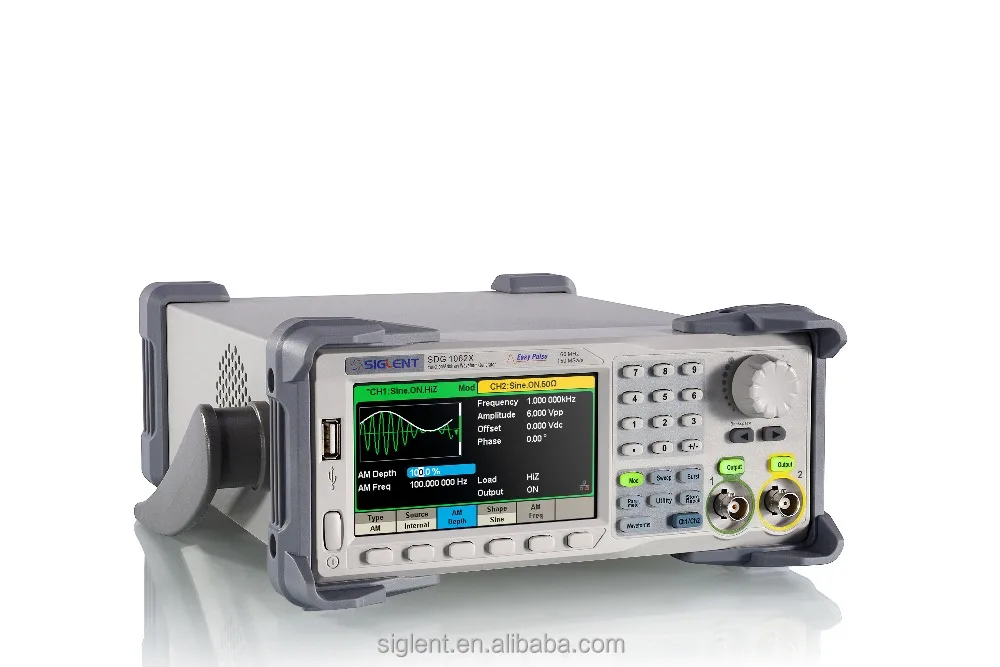

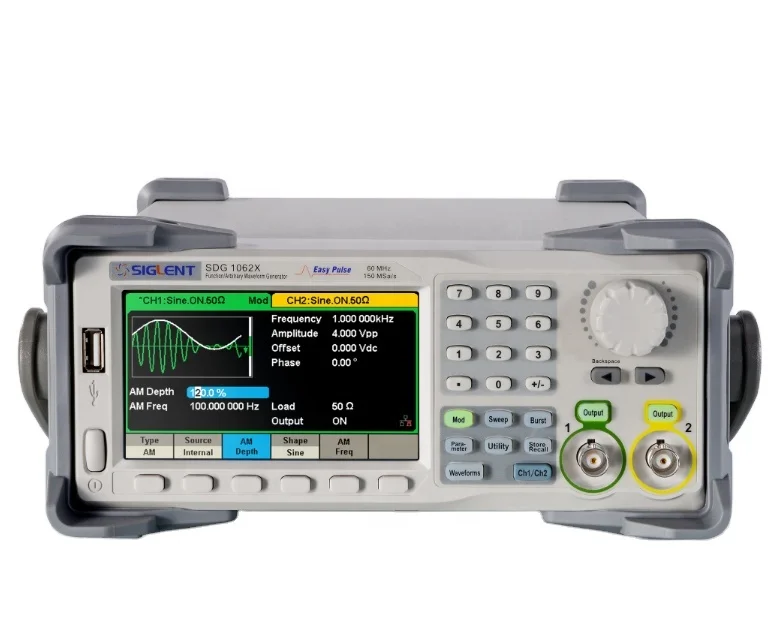

Siglent SDG1062X функция/генераторы произвольной


Поделиться:


Цена:33 372,87 ₽ - 34 859,41 ₽*

Количество:



Описание и отзывы


Трекер стоимости

Месяц Минимальная цена Макс. стоимость
Sep-16-2025 39713.7 $* 41699.2 $*
Aug-16-2025 39379.58 $* 41348.2 $*
Jul-16-2025 33038.84 $* 34690.62 $*
Jun-16-2025 38712.93 $* 40648.29 $*
May-16-2025 33706.41 $* 35391.71 $*
Apr-16-2025 38044.83 $* 39946.32 $*
Mar-16-2025 37710.17 $* 39596.0 $*
Feb-16-2025 37377.3 $* 39246.43 $*
Jan-16-2025 37043.67 $* 38895.33 $*

Характеристики

Функции серии SDG1000X/генераторы произвольной формы


PrOДюкT overviEw

SDG1000X SIGLENT представляет собой серию двухканальных функций/генераторов произвольной формы сигналов со спецификациями, которые включают в себя максимальную пропускную способность до 60 мгц, выборку 150 MSa/s rЕли и 14-bit в вертикальном направлении. Фирменная технология EasyPulse помогает решить проблемы, связанные с традиционными генераторами DDS при генерации импульсного сигналаS и специальный квадратный генератор способны генерировать квадратные волны до 60 мгц в частоте с низким дрожанием. Благодаря этим преимуществам SDG1000X может предоставлять пользователям различные сигналы высокой точности/низкого дрожания, удовлетворяя растущие требования широкого спектра сложных и разнообразных приложений.


Основные характеристики

Двухканальный, с пропускной способностью до 60 мгц и амплитудой до 20 Vpp
150 MSa/s частота дискретизации, 14-bit в вертикальном направлении и 16 kpts сигнала длина
Инновационная технология EasyPulse, способная генерировать импульсные формы низкого дрожания, обеспечивает широкий диапазон

И чрезвычайно высокая Точность в ширине импульса и регулировке времени подъема/падения
Специальная схема для функции квадратной волны, может генерировать квадратные волны до 60 мгц с дрожанием менее чем

300 ps + 0,05 ppm периода
Множество аналоговых и цифровых типов модуляции: AM, DSB-AM, FM, PM, FSK, ASK, PSK и PWM
SПлакать и взрыв функции
Гармоник генератор функция
Форма комбинирования функция
Высокая точность счетчик частоты
Стандартные интерфейсы: хост USB, usb-устройство (USBTMC), LAN (VXI-11)
Дополнительный интерфейс: GPIB

4,3» TFT-LCD дисплей


Характеристики

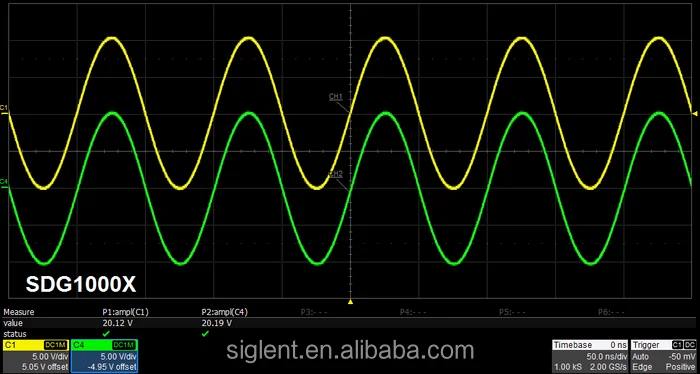

Одинаковых двойной ouTput-каналы с высокой производительностью


Способен выводить большие сигналы на высоких частотах. Два канала, амплитуда 20 Vpp может быть

Гарантия до 10 мгц.


Низкий уровень искажений выход


С выходом 0 дбм THD (полное гармоническое искажение) составляет менее 0.075%. Гармоник и шпоры находятся

Менее-40 дбк по всей полосе пропускания.


Инновационный EasyPulse технологии

3.png 4.png

Когда импульсная форма волны генерируется общим DDS генератором, будетОдно-часы-дрожания

Если частота дискретизации не являетсяМножественная выходная частота, связанная с целым рядом.SDG1000X EasyPulse

Технология успешно преодолевает эту слабость в DDSДизайнИ помогает производить низкую дрожание импульсных сигналов.

5.png 6.png

Время подъема/падения может быть установлено независимо от минимального 16,8 нс на любой частотеИ

Максимум 22,4 с. РегулировкаШаг-Как 100 л.с.ПульсШирина можно настроить с высокой точностью

К минимуму 32,6 нс с шагом регулировки, как маленький, как 100ps.

Высокая производительность квадратной формы волны


7.png 8.png

Выгоду из специальной прямоугольная волна генерации схемы, квадратной формы из SDG1000XЛомается

Барьер полосы пропускания 60 мгц,ДостигаяПодъем/падение времени должно составлять менее 4,2 нс, а также частоты до 60 мгц.


9.png 10.png

Квадратная волна демонстрирует тот же отличный дрожь

ПроизводительностьВ качестве импульсного сигнала

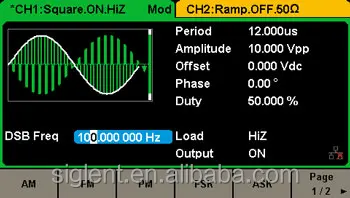

Модуляции Взрыв
ali.1.jpg ali.2.jpg


Несколько типов модуляции: AM, DSB-AM, FM, PM,

FSK, спросить,PSKИ шим. Модуляции источник

 Может быть настроен в качестве«Внутренний» или «внешний».

Два режима разрыва, «N cycle» и «Gated». Серийной съемки

Источник светаМожет бытьНастроен как «внутренний», «внешний» или

«Manual».

Развертки Счетчик частоты
ali.3.jpg ali.4.jpg

Два режима подметания, «линейный» и «журнал». Две развертки

Направлениях,«Вверх» и «вниз» и три подметания

Источников,«Внутренний», «внешний»И «Manual».

Высокоточный счетчик частоты с входом

ЧастотаАссортимент0,1 гц ~ 200 мгц.



Информация о заказе


Описание продукта:
60 мгц, 2 канала, 150 MSa/s, 14 бит SDG1062X
30 мгц, 2 канала, 150 MSa/s, 14 бит SDG1032X
Стандартные аксессуары:
  Быстрый старт-1
  Сертификация продукции-1
  Шнур питания-1
  Сертификат калибровки-1
  Usb-кабель-1
  Компакт-диск с программным обеспечением (включает в себя руководство по быстрому старту (технические характеристики), и прикладное программное обеспечение для упаковки)-1
Дополнительные аксессуары
20dBОптический аттенюатор ATT-20dB
USB-GPIB адаптер USB-GPIB
С байонетным коаксиальным разъемомКоаксиальный кабель  SDG-BNC
