Высококачественная основная печатная плата в
- Категория: Жесткая печатная плата >>>
- Поставщик: Shenzhen,Fulltronics,Technology,Co.,Ltd.,[Guangdong,China]Shenzhen
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Aug-18-2025 | 9.39 $* | 9.79 $* |
| Jul-18-2025 | 7.42 $* | 7.90 $* |
| Jun-18-2025 | 9.55 $* | 9.2 $* |
| May-18-2025 | 9.28 $* | 9.69 $* |
| Apr-18-2025 | 7.9 $* | 7.10 $* |
| Mar-18-2025 | 9.78 $* | 9.84 $* |
| Feb-18-2025 | 8.92 $* | 8.41 $* |
| Jan-18-2025 | 8.89 $* | 8.6 $* |
Характеристики
Описание продукта:
Наша производственная мощность
| PCB плата | Объем производства |
| Количество слоев | 1 -- 20L |
| Материал основы | FR4,High-TG FR4,CEM3, алюминий, высокая частота (Rogers,Taconic,Aron,PTFE,F4B) |
| Толщина материала (мм) | 0,40, 0,60, 0,80, 1,00, 1,20, 1,50, 1,60, 2,0, 2,4, 3,2 |
| Максимальный размер платы (мм) | 1200x400mm |
| Допустимая погрешность по контуру платы | ± 0,15 мм |
| Толщина платы | 0,4 мм -- 3,2 мм |
| Допуск по толщине | ± 8% |
| Минимальный производственная линия/Оборудование для пространства | 0,1 мм |
| Минимальное расстояние пояска металлизации | 0,1 мм |
| SMD Пайка | 0,3 мм |
| Отверстий | |
| Минимальный размер отверстия (механический) | 0,2 мм |
| Минимальный размер отверстия (лазерное отверстие) | 0,1 мм |
| Размер отверстия Tol (+/-) | PTH: ± 0,075 мм; NPTH: ± 0,05 мм |
| Допуск на расположение отверстия | ± 0,075 мм |
| Покрытие | |
| HASL/LF HAL | 2.5um |
| Иммерсионное золочение | Никель 3-7um Au:1-5u'' |
| Отделка поверхности | HAL,ENIG, позолоченное, иммерсионное золото, OSP |
| Медь | |
| Вес Меди | 0,5 -- 6 унций |
| Цвет | |
| Паяльной маски | Зеленый, синий, черный, белый, желтый, красный, матовый зеленый, матовый черный, матовый синий |
| Шелковая ширма | Белый, черный, синий, желтый |
| Приемлемый файловый формат | Gerber файл, Powerpcb,CAD,AUTOCAD,ORCAD,P-CAD,CAM-350,CAM2000 |
| Сертификат | ROSH,ISO9001,UL |
Монтажа на печатной плате возможности
| Размер трафарета | 736x736mm |
| Минимальный IC шаг | 0,2 мм |
| Максимальный размер печатной платы | 1200x 500 мм |
| Минимальная толщина печатной платы | 0,25 мм |
| Минимальный размер чипа: | 0201 (0,2x0,1)/0603 (0,6x0,3 мм) |
| Максимальная BGA Размер: | 74x74mm |
| BGA мяч размер шага: | 1,00 мм (минимум), 3,00 мм (максимум) |
| BGA диаметр шара: | 0,40 мм (минимум), 1,00 мм (максимум) |
| QFP привести размер шага: | 0,38 мм (минимум), 2,54 мм (максимум) |
| Объем: | Один кусок к низкому объему производства Низкая Стоимость первого образца сборки График поставок |
| Тип сборки: | Поверхностное крепление (SMT) в сборе Погружения в сборе Смешанная (поверхностное крепление и сквозное отверстие) технология Одностороннее или двустороннее размещение Кабель с разъемами |
| Компоненты Тип: | Пассивные компоненты: Меньше, чем 0402 упаковке Меньше, чем 0201 с обзором дизайна Шаровые сетки (BGA): Размер меньше 5 мм |
| Части закупки: | Под ключ (Мы поставляем детали) Consigned (вы поставляете детали) Вы поставляете некоторые детали, мы делаем все остальное |
| Тип припоя: | Освинцованный бескорпусный Без свинца/ROHS совместимый |
| Другие возможности: | Ремонт/Паяльная услуги Механическая сборка Помимо сборки печатных Прессформа и пластичная впрыска. |
Время выполнения заказа:
|
Время выполнения образца |
Время массового производства |
|
|
Односторонняя печатная плата |
1 ~ 3 |
4 до 7 лет |
|
Двустороннние платы PCB |
Для детей от 2 до 5 |
7 ~ 10 |
|
Многослойная печатная плата PCB |
7-8 |
10 ~ 15 |
|
PCB и сборка |
8 ~ 15 |
15 ~ 20 с цифровым дисплеем |

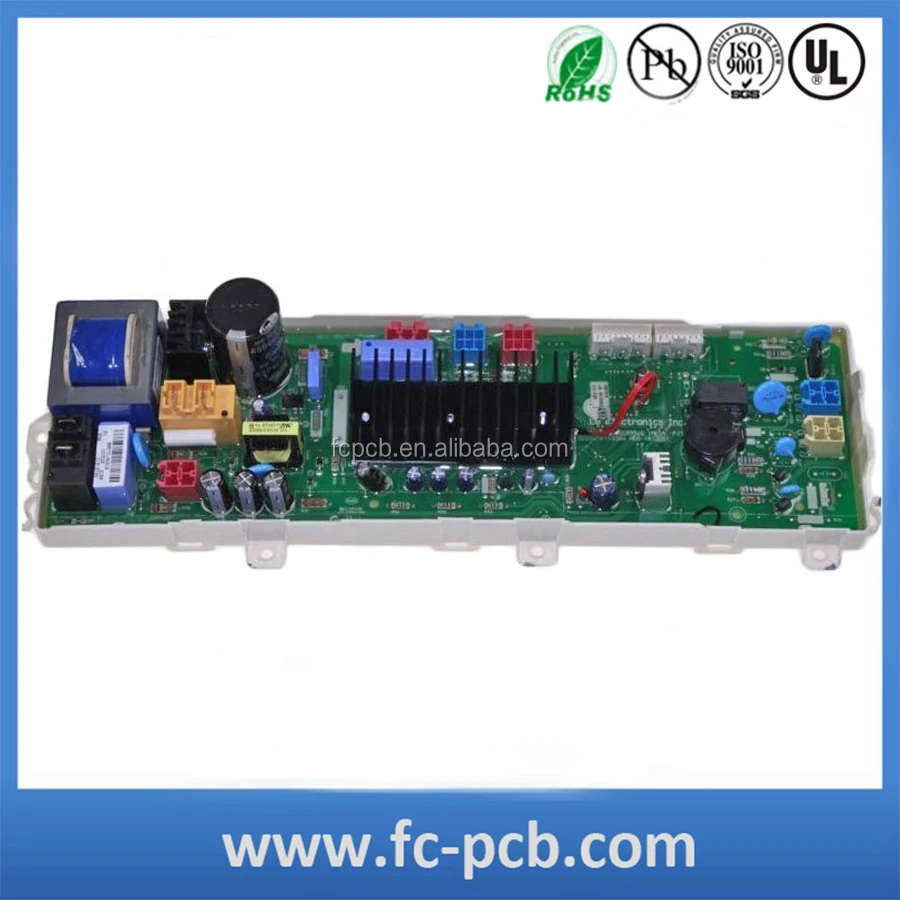

Высокое качество стиральная машина основная печатная плата в сборе
OEM/ODM/EMS услуги для PCBA:
- PCBA, печатная плата в сборе: SMT & PTH & BGA
- Блок печатных плат и корпус дизайн
- Компоненты и привлекала третьи фирмы покупки
- Быстрое прототипирование
- Установка для литья пластика
- Металлический лист штемпелюя
- Окончательная сборка
- Тест: AOI, тест в цепи (ICT), функциональный тест (FCT)
- Таможенное оформление для импорта материала и экспорта продукта
Потенциала SMT
- Линии 9(5 Yamaha,4KME)
- Вместимость 52 миллиона размещений в месяц
- Максимальный размер платы 457*356 мм.(18 ”X14”)
- Минимальный размер компонента 0201-54 кв. Мм (0,084 кв. Дюйм), длинный разъем, CSP,BGA,QFP
- Скорость 0,15 сек/чип, 0,7 сек/QFP
Возможности-PTH
- Линии 2
- Максимальная ширина платы 400 мм
- Тип двойной волны
- Поддержка бессвинцовой линии со статусом Pbs
- Максимальная температура 399 градусов C
- Спрей поток надстройку
- Предварительного нагрева 3
Тип продукта
Чтобы обеспечить точное предложение, обязательно укажите следующую информацию для вашего проекта:
• Полные файлы GERBER, включая список BOM
• Другие типы файлов (Altium,Protel,OrCAD)
• Примечания «Прочитайте меня» для дополнительной информации о изготовлении
• Количествах
• Время поворота
• "Критерий панелизации" требования
• Материалы требования
• Отделка требования
Ваш заказ будет доставлен в течение 2-24 часов, в зависимости от сложности дизайна.
Мы приобретаем материал у оригинальной компании и дистрибьюторов.
Мы производим продукцию по строгим инженерным процессам.
Мы проводим строгие проверки.
Мы отправляем товары в вакуумной упаковке, антистатической упаковке и картонной коробке.
