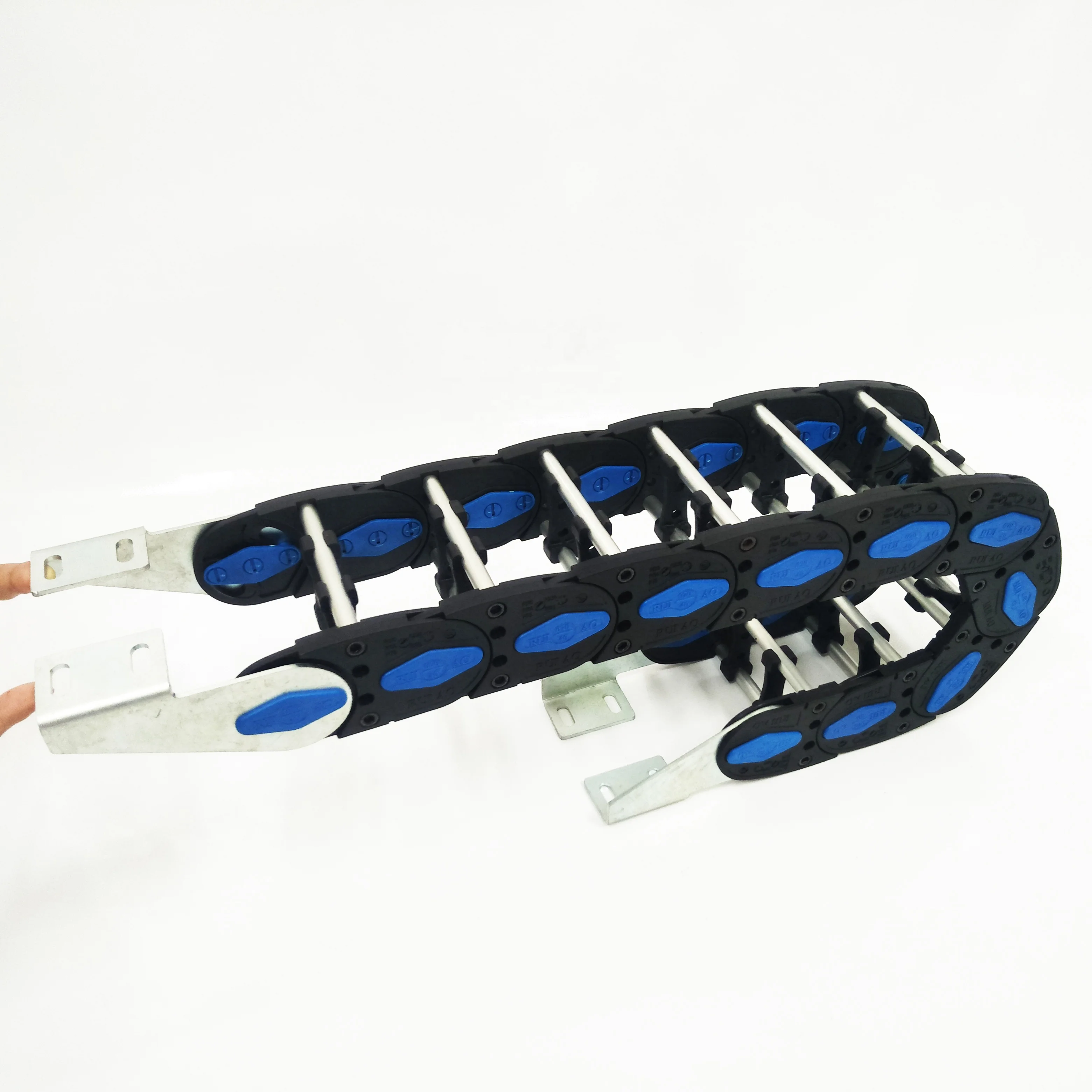

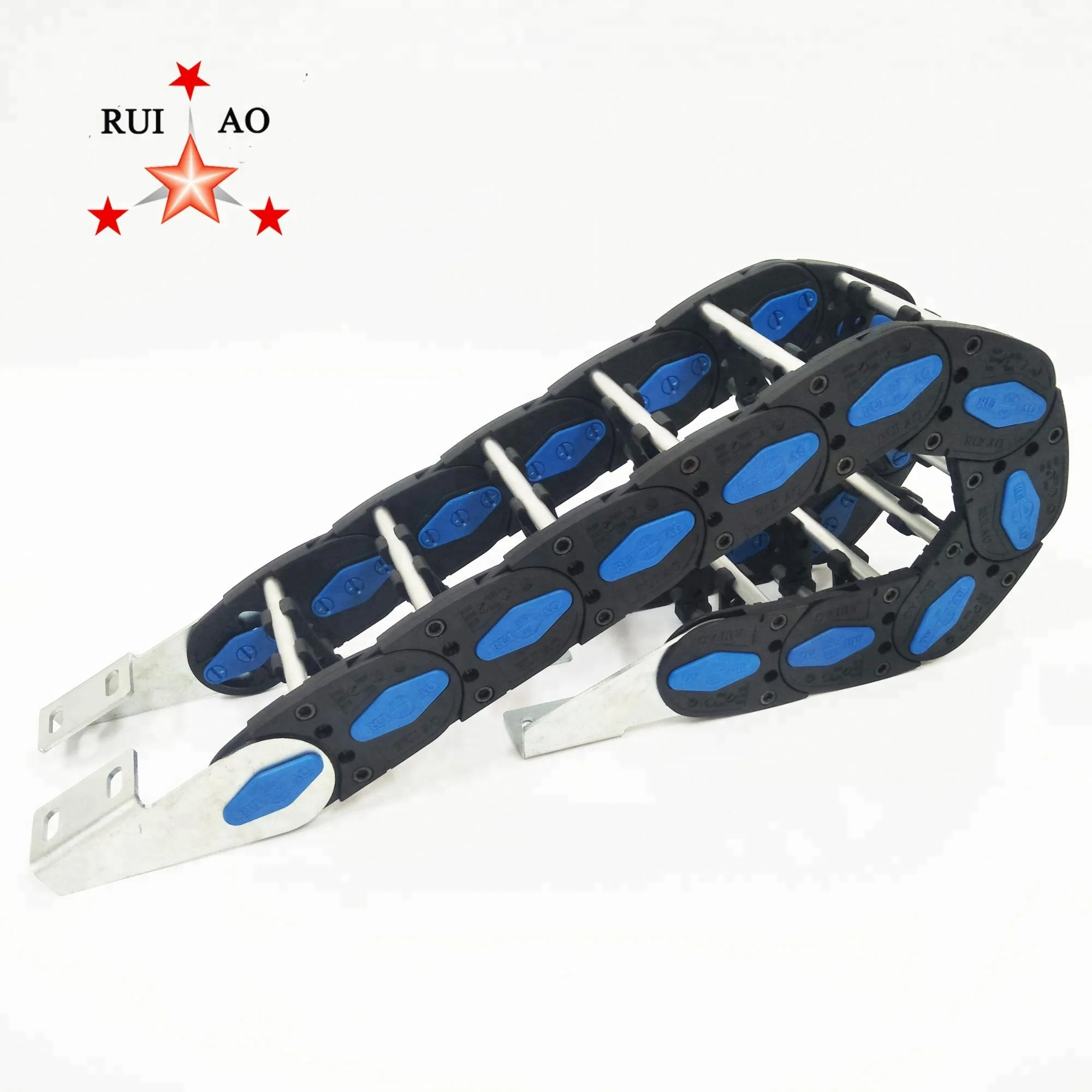

Аксессуары для станков с ЧПУ Тип TLZ цепь перетаскивания кабеля из пластика и

Некоторые спецификации модели могут быть предложены, согласно вашему требованию, некоторые данные могут быть разными

Принцип для выбора Скребковая цепь руководство

1. Внутренняя высота: Возьмите наиболее толстый кусок внутренней установки кабеля, нефтяной трубы, газовой трубы или водопроводной трубы в качестве контрольной высоты плюс 10% от высоты пространства, по крайней мере, как внутренняя высота привет. Если нахлест, то выберите высоту нахлест в качестве фактической высоты.
2. Внутренняя ширина: Возьмите сумму внешнего диаметра толстых кабелей, нефтяной трубы, газовой трубы или водопроводной трубы в качестве отсчета внутренней ширины и оставьте не менее 10% пространства в качествеМаржа
3. Радиус изгиба: Возьмите самый большой радиус изгиба кабеля, нефтяной трубы, газовой трубы или водопроводной трубы в качестве контрольного значения и оставьте 10% пространства в качестве запаса

Характеристики и применение направляющей цепи

1. Продукт может быть использован для таких мест, где требуется рециркуляционные движения, так что внутренние кабели, масляные трубы, газовые трубки и водяные трубки могут быть драмированы и защищены.
2. Каждое соединение цепи можно открыть, чтобы облегчить ремонт и техническое обслуживание. Он дает низкие шумы и обладает антиношением во время бега. Он также может работать на высокой скорости.
3. Тяговые цепи уже широко используются в станках с цифровым управлением, электронном оборудовании, машинном оборудовании для каменной промышленности, машинном оборудовании для стекольной промышленности, машинном оборудовании для дверей и окон, формовочных форсунок, манипуляторов, подъемное и транспортное оборудование и автоматические склады и т. Д.

Основные параметры направляющей цепи

1. Материал: усиленный нейлон. Он может выдерживать высокое давление и обладает хорошей прочностью на растяжение, прочностью и эластичностью, износостойкостью и фальшивым сопротивлением
2. Сопротивление: это масло и соль устойчивы.
3. Рабочая скорость и ускорение:Макс. Рабочая скорость 5 м/сек. И Макс. Ускорение 5 м/сек. (скорость и ускорение зависит от конкретной ситуации).
4. Срок службы: в нормальных условиях можно достичь 5 миллионов возвратно-поступательных движений (что также связано с условиями эксплуатации.)

5. Внутренняя высота = 7/8/10/15/18 мм, внутренняя ширина = 7 мм ~ 50 мм. (единица измерения-сантиметр мм)

   Размер	Внутри В * Ш	Снаружи В * Ш	Радиус изгиба	Поддержка
   TLZ070	40 * Вт (80 ~ 400)	69 * Вт + 38	75/100/130/180/230	Алюминиевый стержень
   TLZ080	47 * Вт (80 ~ 400)	79 * Вт + 41	150/200/250/280/400	Алюминиевый стержень
   TLZ100	70,5 * Вт (100 ~ 600)	106 * Вт + 54	200/250/300/350/400/500	Алюминиевый стержень
   TLZ150	111 * Вт (200 ~ 800)	160 * Вт + 63	200/300/400/500/600	Алюминиевый стержень















   Обратите внимание

   1. Длина до 7 метров может использоваться как обычно

   2. Длина по 7 метров на штуку должны быть добавлены опорные ролики или направляющие канавки.

   3. Только тип моста

   Эта серия кабельной цепи является королем среди пластиковых, сильная структура с алюминиевой промежуточной заглушкой, и вы можете получить любую ширину, как вам нравится, также, более низкая цена, чем стальная, нет никаких сомнений, что он может быть королем среди пластиковой цепи для кабеля.
