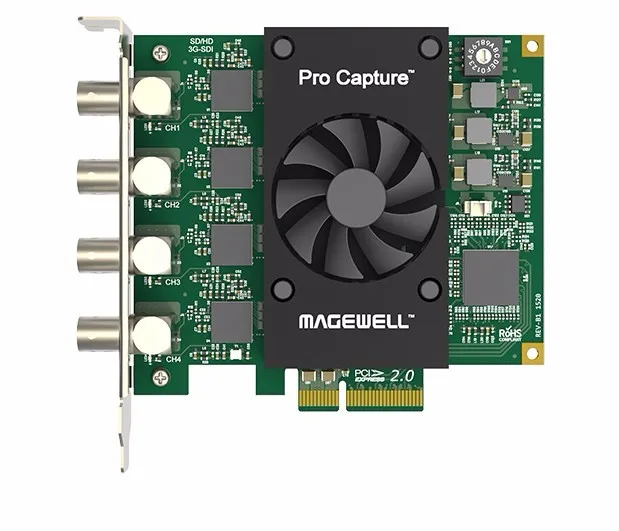

SDI400Pro Многоканальная HD-Карта видеозахвата для SD /HD /3G SDI встроенное аудио

• Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 и x64) Linux (поддержка x86, x64 и архитектурой ARM)
• Ubuntu 12,04/14,04/16,04/17,04/17,10/18,04 (x86 & x64)
• CentOS 6,5/7 (x86 & x64)
• Fedora 25/26/27 (x86 & x64)
• Красная шапка, 6,5 и более поздних версий (x86 и x64)
• Другие ОС Linux с версией ядра 2.6.35 и более поздних версий

Mac

• OS X 10,9/10,10/10,11
• MacOS 10,12 и более поздних версий

Windows

• Windows 7 Ultimate/8,1 Enterprise/10 Enterprise/сервер 2008 R2 DataCenter/сервер 2012 R2 DataCenter/сервер 2016 R2 DataCenter (x86 & x64)

Linux

• Ubuntu 12,04/14,04/16,04 (x86 & x64)
• Ubuntu 17,04/17,10/18,04 (x64)
• CentOS 6,5/7,2 (x86 & x64)
• Fedora 25/26 (x64)
• Красная шапка, 6,5 (x86 и x64)

Mac

• OS X 10.9.5/10,10/10.11.2/10.11.3/10.11.4
• MacOS 10,12/10.13.2/10.13.3/10.14.3

Windows

• DirectShow
• DirectKS
• Wave API/DirectSound/WASAPI

Linux

• V4L2
• Платье с юбкой-пачкой

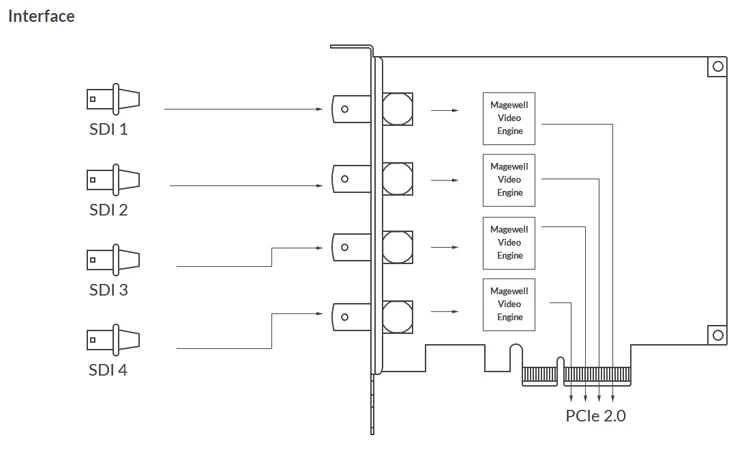

4x с байонетным коаксиальным разъемом

• SD/HD/3G SDI

Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для HD сигналов
Поддержка стандартов SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS
Поддержка режима 2K (2048x1080)
Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цвет для отбора проб
Поддержка глубины цвета 10/12 бит
Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
Поддержка до 8 (подойдет как для повседневной носки, так) аудиоканалов на 48 кГц и высокой четкостью изображения (каналы, на возраст от 1 года до 8 лет с 16 доступно в SDI spec)
Поддержка извлечения информации о создании аудио и данных о состоянии канала
Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен
Ограниченная поддержка для захвата первого соединения двух интерфейсов:

• YCbCr 4:2:2 10-битная 1080p 50/59.94/60: захватили как 1080i 50/59.94/60
• YCbCr 4:4:4 10-битная: захватили как 4:2:2
• RGB 4:4:4: R/B

Поддержка закрытой подписи через SDK

Два трубопровода для обработки видео с пропускной способностью ~ 180 мпикселей/с для каждого
Полный 10-битная обработка видео
Обрезка видео
Видео удаление зубного камня
Видео-де-переплетения

• Ткань
• Смесь верхней и нижней области
• Верхнее поле только в том случае,
• Дно поле только в том случае,

Соотношение сторон видео преобразования

• Автоматический или ручной выбор входного соотношения сторон
• Автоматический или ручной выбор соотношения сторон захвата
• Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox) Конвертация цветного видео формата
• Автоматический или ручной выбор входного цветового формата и диапазона квантования
• Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности
• Поддержка RGB, YCbCr 601, YCbCr 709, YCbCr 2020 Цвет форматов
• Поддержка ограниченного или полного диапазона квантования
• Поддержка для Ограниченная серия, полный и технический индикатор 'Extended gamut' насыщенность диапазон

Частота кадров видео преобразования
Видео OSD состав

• Поддержка изображения экранного меню PNG (до 2048x2160)
• Поддержка динамической загрузки изображения RGBA OSD через SDK

Поддержка нескольких карт, подключенных к одной системе
Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F
Система аппаратное устройство дерево будет отображаться «01: Pro захвата Quad SDI» в тех случаях, когда поворотный переключатель установлен в 1, и так далее
Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается поворотным переключателем)

Неограниченный поток захвата для любого входного канала
Независимый обрезка, соотношение сторон, формат цвета, разрешение, высокая частота кадров, de-переплетение и корректировку цвета настройки для каждого отдельного поток

Задержка 64 видео линий
Режим частичного уведомления в SDK

Аппаратные часы с высоким разрешением 100ns
Аудиорамки (192 образца аудио) и видеорамки штампованы аппаратными часами
Аппаратные часы можно синхронизировать через карты (через SDK)

~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2,0
~ 200 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1,0
Поддержка автоматического обнаружения поверхности графического процессора Intel tiled
Поддержка для directgma для AMD видео адаптер набора микросхем
Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

Magewell Capture SDK для DirectShow для легкой интеграции (Windows)
Магевелл захвата SDK для DirectKS для максимальной гибкости и производительность (Windows)

Все опции могут управляться тремя уровнями ключа регистра: глобальный уровень, уровень продукта и уровень устройства
Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Несколько карт в одной системе можно модернизировать одновременно
Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)
Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1,21 и более поздних версий.

Индикаторы состояния указывают рабочее состояние каждого канала:

• Пульсирующий медленно: холостой ход
• ВКЛ: входной сигнал заблокирован
• Выключение: входной сигнал разблокирован
• Двойные мигания: сбой памяти или сбой конфигурации FPGA

Нормальный профиль PCIe x4 добавление карт
112,15 мм x 102,92 мм (без кронштейна PCI)

Максимальный ток при 12 В: ~ 0,77 A
Максимальный ток при температуре не выше 3,3 V: ~ 2,52 A
Максимальная потребляемая мощность: ~ 17,1 Вт

Рабочая температура: от 0 до 40 градусов C
Температура хранения: от-20 до 70 градусов C
Относительная влажность: 5% до 90% без конденсации
