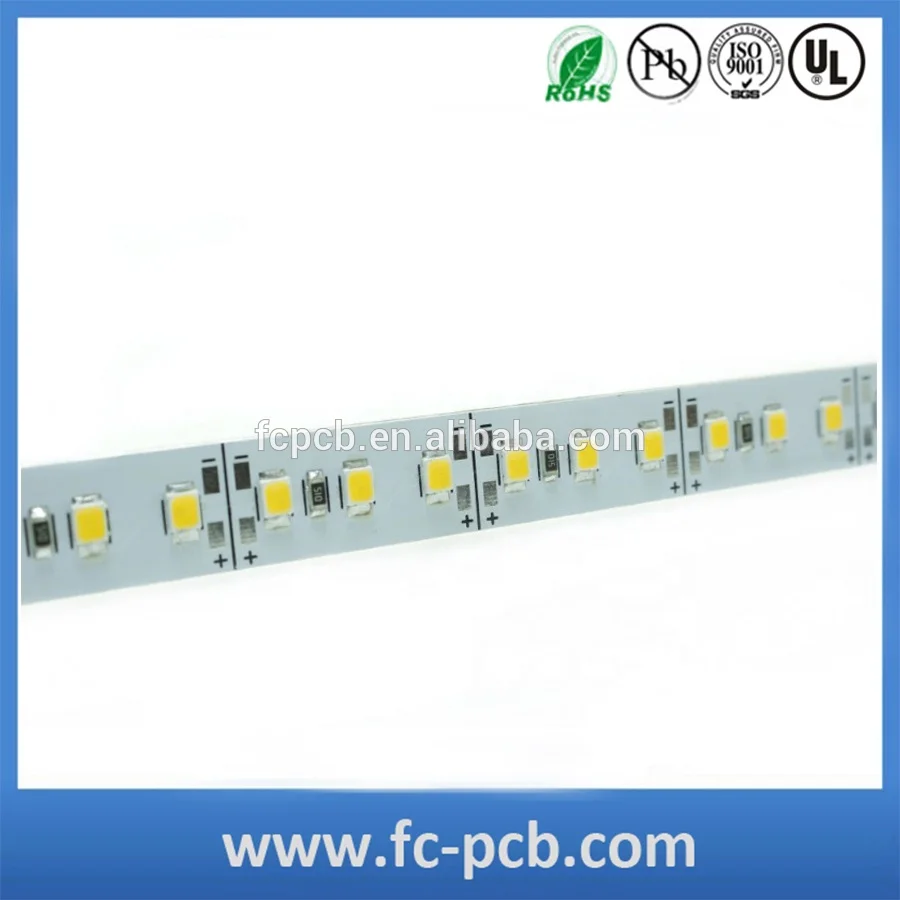

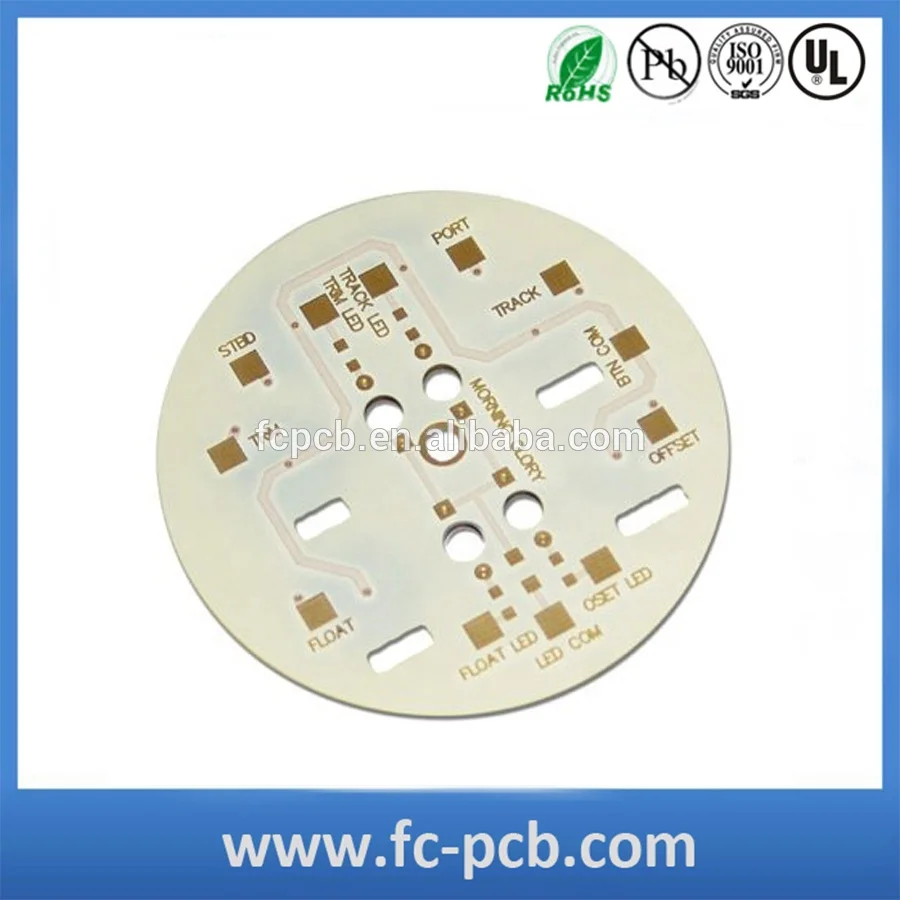

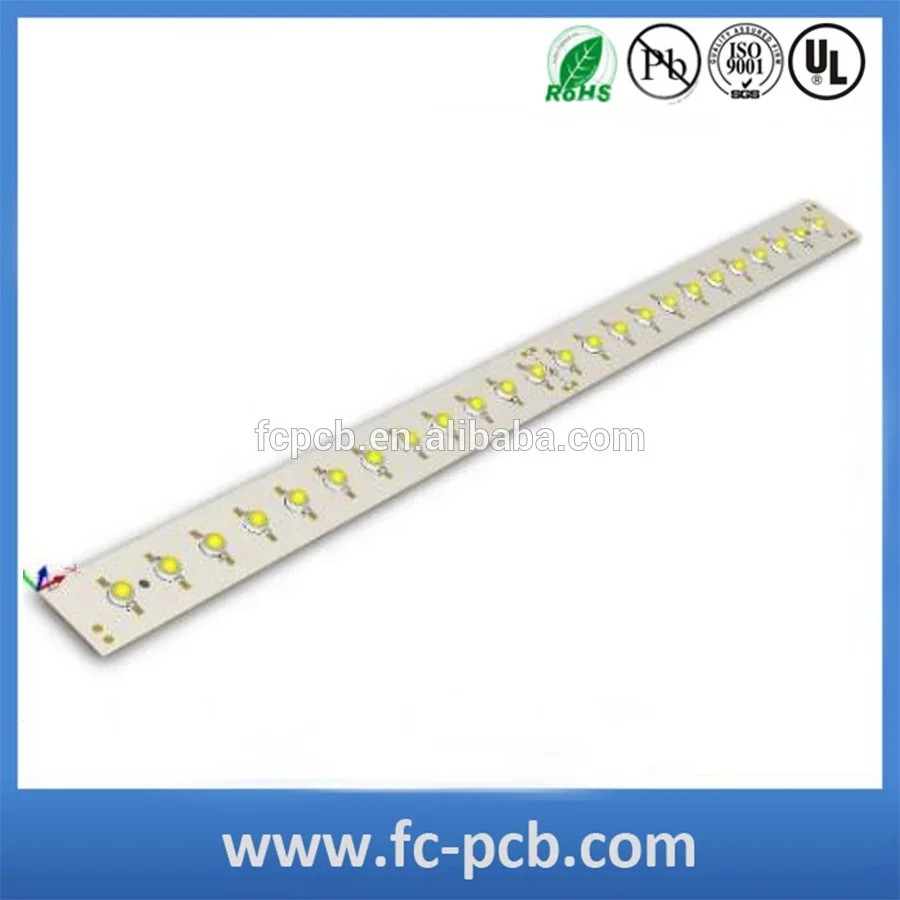

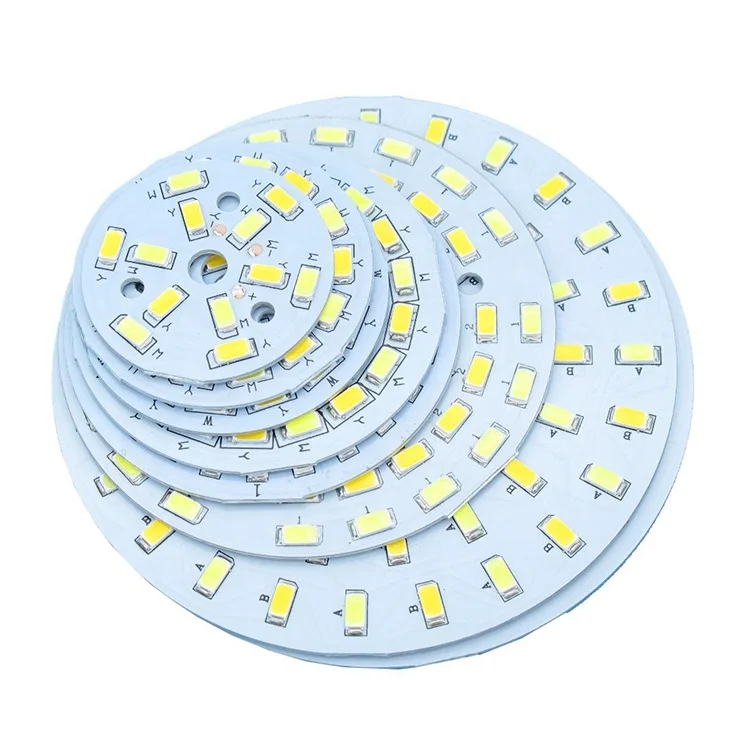

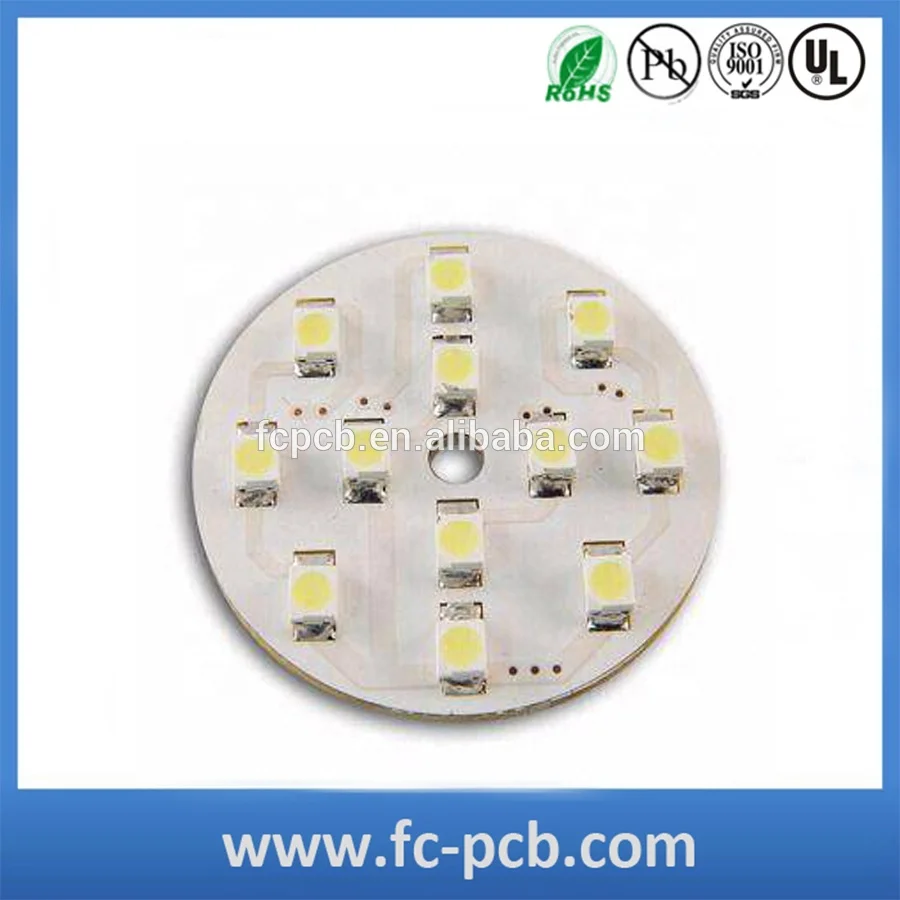

Электронная светодиодная плата
- Категория: Жесткая печатная плата >>>
- Поставщик: Shenzhen Fulltronics Technology Co., Ltd. [Guangdong,China]Shenzhen Fulltronics Technology Co., Ltd. [Guangdong,China]Shenzhen Fulltronics Technology Co., Ltd.
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Aug-18-2025 | 9.33 $* | 9.54 $* |
| Jul-18-2025 | 7.24 $* | 7.98 $* |
| Jun-18-2025 | 9.75 $* | 9.1 $* |
| May-18-2025 | 9.67 $* | 9.53 $* |
| Apr-18-2025 | 7.7 $* | 7.81 $* |
| Mar-18-2025 | 9.39 $* | 9.1 $* |
| Feb-18-2025 | 8.96 $* | 8.36 $* |
| Jan-18-2025 | 8.11 $* | 8.25 $* |
Характеристики
Описание продукта:
Наша производственная мощность
| PCB плата | Объем производства |
| Количество слоев | 1 -- 20L |
| Материал основы | FR4, высокий TG FR4,CEM3, алюминий, высокие частоты (Rogers,Taconic,Aron,PTFE,F4B) |
| Толщина материала (мм) | 0,40, 0,60, 0,80, 1,00, 1,20, 1,50, 1,60, 2,0, 2,4, 3,2 |
| Максимальный размер платы (мм) | 1200x400mm |
| Допустимая погрешность по контуру платы | ± 0,15 мм |
| Толщина платы | 0,4 мм -- 3,2 мм |
| Допуск по толщине | ± 8% |
| Минимальный производственная линия/Оборудование для пространства | 0,1 мм |
| Минимальное расстояние пояска металлизации | 0,1 мм |
| SMD Пайка | 0,3 мм |
| Отверстий | |
| Минимальный размер отверстия (механический) | 0,2 мм |
| Минимальный размер отверстия (лазерное отверстие) | 0,1 мм |
| Размер отверстия Tol (+/-) | PTH: ± 0,075 мм; NPTH: ± 0,05 мм |
| Допуск на расположение отверстия | ± 0,075 мм |
| Покрытие | |
| HASL/LF HAL | 2.5um |
| Иммерсионное золочение | Никель 3-7um Au:1-5u'' |
| Отделка поверхности | HAL,ENIG, накладки Plated Gold,Immersion Gold,OSP |
| Медь | |
| Вес Меди | 0,5 -- 6 унций |
| Цвет | |
| Паяльной маски | Зеленый, синий, черный, белый, желтый, красный, матовый зеленый, матовый черный, матовый голубой |
| Шелковая ширма | Белый, черный, синий, желтый |
| Приемлемый файловый формат | Gerber файл, Powerpcb,CAD,AUTOCAD,ORCAD,P-CAD,CAM-350,CAM2000 |
| Сертификат | ROSH,ISO9001,UL |
Время выполнения заказа:
|
Время выполнения образца |
Время массового производства |
|
|
Односторонняя печатная плата |
1 ~ 3 |
4 до 7 лет |
|
Двустороннние платы PCB |
Для детей от 2 до 5 |
7 ~ 10 |
|
Многослойная печатная плата PCB |
7-8 |
10 ~ 15 |
|
PCB и сборка |
8 ~ 15 |
15 ~ 20 с цифровым дисплеем |
OEM/ODM/EMS услуги для PCBA:
- PCBA, печатная плата в сборе: SMT & PTH & BGA
- Блок печатных плат и корпус дизайн
- Компоненты и привлекала третьи фирмы покупки
- Быстрое прототипирование
- Установка для литья пластика
- Металлический лист штемпелюя
- Окончательная сборка
- Тест: AOI, тест в цепи (ICT), функциональный тест (FCT)
- Таможенное оформление для импорта материала и экспорта продукта
Потенциала SMT
- Линии 9(5 Yamaha,4KME)
- Объем 52 миллионов размещения в месяц
- Максимальный размер платы 457*356 мм.(18 ”X14”)
- Минимальный Компонент Размер 0201-54 кв. Мм. (0,084 кв. Дюйм), длинный соединительный, CSP,BGA,QFP
- Скорость 0,15 сек/чип, 0,7 сек/QFP
Возможности-PTH
- Линии 2
- Максимальная ширина платы 400 мм
- Тип двойной волны
- ПБ статус без примесей свинца и линия поддержки
- Максимальная температура 399 градусов C
- Спрей поток надстройку
- Предварительного нагрева 3
Тип продукта
Чтобы обеспечить точное предложение, обязательно укажите следующую информацию для вашего проекта:
• Полный файлы Гербер в том числе BOM список
• Другие типы файлов (Altium,Protel,OrCAD)
• Примечания «Прочитайте меня» для дополнительной информации о изготовлении
• Количествах
• Время поворота
• "Критерий панелизации" требования
• Материалы требования
• Отделка требования
Ваш заказ будет доставлен в течение 2-24 часов, в зависимости от сложности дизайна.
AOI тестирование
Клетка для нанесения паяльной пасты на печатные платы
Проверка компонентов до 0201"
Проверка недостающих компонентов, смещение, неправильные детали, полярность
Прибор для контроля с рентгеновским излучением
Рентгеновский луч обеспечивает проверку высокого разрешения:
Bga
Микро BGA
Чип весы пакетов
Голые доски
В связи с защитой от короткого замыкания для испытаний
В связи с защитой от короткого замыкания тестирование обычно используется в сочетании с AOI свести к минимуму функциональные
Дефекты, вызванные компонент проблемы.
Включение питания тест
Расширенные функции тест
Флэш-устройство программирования
Функциональное тестирование
Мы приобретаем материал у оригинальной компании и дистрибьюторов.
Мы производим продукцию по строгим инженерным процессам.
Мы проводим строгие проверки.
Мы отправляем товары в вакуумной упаковке, антистатической упаковке и картонной коробке.
1. Являетесь ли моим собственным дизайном файлы Безопасный в тех случаях, когда я отправляю их для вас?
Ваши файлы находятся в полной сохранности и безопасности во всем мире. Ваши файлы в безопасности, в то время какПартии имеют доступ к вашему дизайну файлы. fulltronics можем подписать NDA (не для горячей фиксации информацииСоглашения), прежде чем отправить файлы.
2. Для небольших заказов, можете ли вы производить изделия Прототип PCB?
Да. Fulltronics можем изготовить прототипы. Но чем больше количество, тем больше экономия затрат.
3. Какие форматы файлов вы принимаете для печатных плат и сборки?
Gerber ,CAM Auto CAD DXF, форматы DWG.
4. Есть ли у вас послепродажное продукта обслуживание доступны для ваших клиентов?
Да, для имеются какие-либо проблемы с качеством fulltronics займет мы не несем ответственность за какие для того, чтобы решить проблему в вашу пользу вас в любое время.
