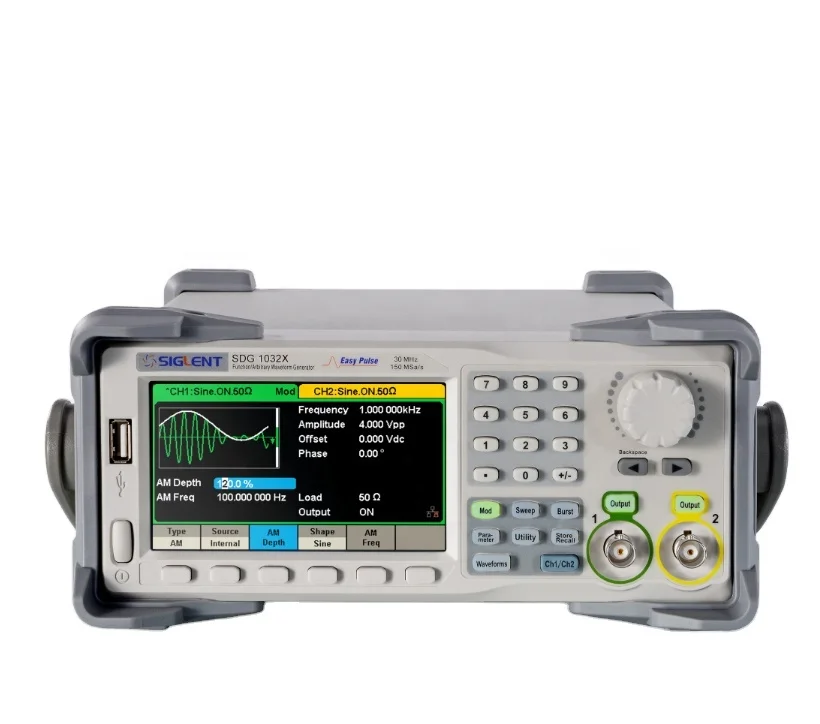

Siglent SDG1032X функция/генераторы произвольной

PrOДюкT overviEw

SDG1000X SIGLENT представляет собой серию двухканальных функций/генераторов произвольной формы сигналов со спецификациями, которые включают в себя максимальную пропускную способность до 60 МГц, выборку 150 MSa/s rЕли и 14-bit в вертикальном направлении. Фирменная технология EasyPulse помогает решить проблемы, связанные с традиционными генераторами DDS при генерации импульсного сигналаS и специальный квадратный генератор способны генерировать квадратные волны до 60 МГц в частоте с низким дрожанием. Благодаря этим преимуществам SDG1000X может предоставлять пользователям различные сигналы высокой точности/низкого дрожания, удовлетворяя растущие требования широкого спектра сложных и разнообразных приложений.

Основные характеристики

•Двухканальный, с пропускной способностью до 60 МГц и амплитудой до 20 Vpp
•150 MSa/s частота дискретизации, 14-bit в вертикальном направлении и 16 kpts сигнала длина
•Инновационная технология EasyPulse, способная генерировать импульсные формы низкого дрожания, обеспечивает широкий диапазон

И чрезвычайно высокая Точность в ширине импульса и регулировке времени подъема/падения
• Специальная схема для функции квадратной волны, может генерировать квадратные волны до 60 МГц с дрожанием менее чем

300 ps + 0,05 ppm периода
• Множество аналоговых и цифровых типов модуляции: AM, DSB-AM, FM, PM, FSK, ASK, PSK и PWM
• SПлакать и взрыв функции
• Гармоник Генератор функция
• Форма комбинирования функция
• Высокая точность счетчик частоты
• Стандартные интерфейсы: хост USB, usb-устройство (USBTMC), LAN (VXI-11)
• Дополнительный интерфейс: GPIB

• 4,3» TFT-LCD дисплей

Одинаковых двойной ouTput-каналы с высокой производительностью

Способен выводить большие сигналы на высоких частотах. Два канала, амплитуда 20 Vpp может быть

Гарантия до 10 МГц.

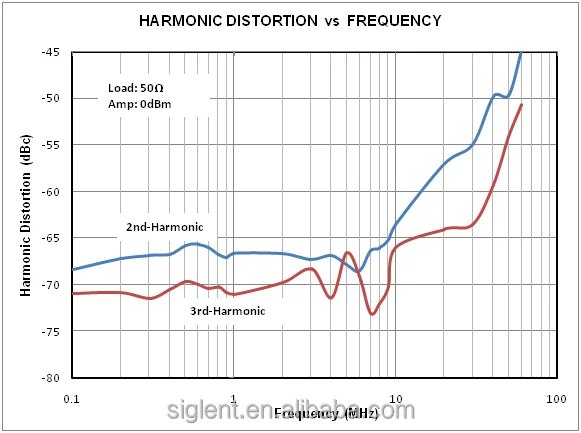

Низкий уровень искажений выход

С выходом 0 дБм THD (полное гармоническое искажение) составляет менее 0.075%. Гармоник и шпоры находятся

Менее-40 дбк по всей полосе пропускания.

Инновационный EasyPulse технологии

Когда импульсная Форма волны генерируется общим DDS генератором, будетЧасы-джиттер

Если частота дискретизации не являетсяМножественная Выходная частота, связанная с целым рядом.SDG1000X EasyPulse

Технология успешно преодолевает эту слабость в DDSДизайнИ помогает производить низкую дрожание импульсных сигналов.

Время подъема/падения может быть установлено независимо от минимального 16,8 НС на любой частотеИ

Максимум 22,4 с. РегулировкаШаг-Как 100 л.с.ПульсШирина может быть настроена

К минимуму 32,6 нс с шагом регулировки, как маленький, как 100ps.

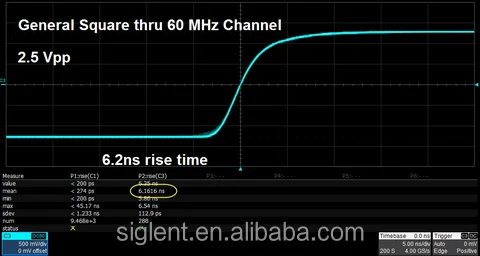

Высокая производительность квадратной формы волны

Извлекаем пользу из специальной квадратно-волновой генерирующей схемы, квадрат от SDG1000XЛомается

Барьер полосы пропускания 60 МГц,ДостигаяПодъем/падение времени должно составлять менее 4,2 НС, а также частоты до 60 МГц.

Квадратная волна демонстрирует тот же отличный дрожь

ПроизводительностьВ качестве импульсного сигнала

Несколько типов модуляции: AM, DSB-AM, FM, PM,

FSK, спросить,PSKИ шим. Модуляции источник

 Может быть настроен в качестве«Внутренний» или «внешний».

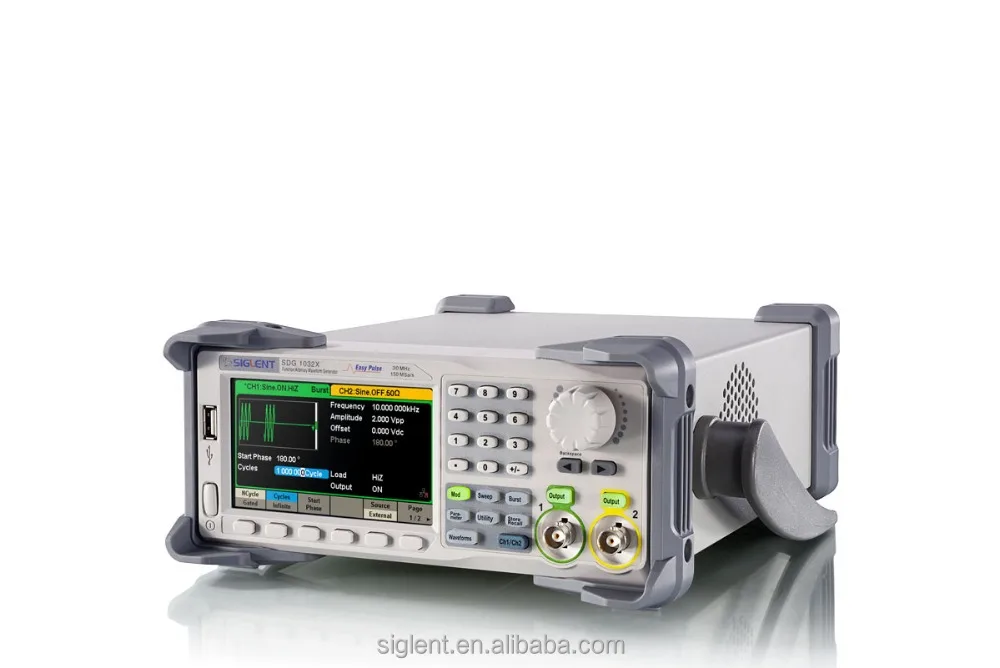

Два режима разрыва, «N cycle» и «Gated». Серийной съемки

Источник светаМожет бытьНастроен как «внутренний», «внешний» или

«Manual».

Два режима подметания, «линейный» и «журнал». Две развертки

Направлениях,«Вверх» и «вниз» и три подметания

Источников,«Внутренний», «внешний»И «Руководство».

Высокоточный счетчик частоты с входом

ЧастотаАссортимент0,1 Гц ~ 200 МГц.
