Шлифовальный станок с ЧПУ: внешняя шлифовальная машина с зубчатой передачей



Зубчатая шлифовальная машина YK7550:
1. Модульная конструкция машины, ручной интерфейс с большими вариациями конфигурации, которые обеспечивают различные варианты иПриложений для пользователей.
2. Использование микросистемы REXROTH IndraMotion MTX, обеспечивающей 4 Опции axies и синхронизацию 4 axies.
3. Форма шлифовки для внутреннего шпорного зубчатого резания на малом и серийном производстве.
4. Форма резки также предоставляется для резки симметричных передач.
5. Червячный поворотный стол подходит для большого размера деталей и тяжелой резки.
6. Встроенный датчик температуры в сочетании со специальным программным обеспечением, чтобы сохранить хорошую консистенцию точности.
7. Применение бесконечного элемента анляза для достижения высокой стабильности структуры машины, все базовые отливки имеют высокуюПроизводительность термообработанного серого чугуна для получения хорошей жесткости и надежности. Актуальный дизайн headstockИдеально подходит для высокоскоростных черенков.
8. Специальный интерфейс с ручным входом для удобства эксплуатации, комбинации параметров предустановлены для выбора, сигнала.
Состояние можно легко проверить на панели управления для удобного обслуживания.
9. Доступна функция удаленного diagonosis.
10. Уникальный дизайн радиуса с характеристиками высокой эффективности, высокой надежности и простой штамповки.
11. Заданный тип программы резки и программного обеспечения автоматического позиционирования резака.
12. Компактный дизайн для установки с Полом samll,Задний удаления стружки.
13. Полный корпус машины.
14. Встроенная гидравлика и трубопроводная система с компактным и простым дизайном.



Стандартная конфигурация:
-Главной машины
-Полный корпус
-Электрический шкаф
-Rexroth IndraMotion MTX микро система управления.
-Гидравлическая система
-Система смазки
-Бумажный фильтр
-Параллельный
-Освещение
-Задняя бабка
-Радиус комод
-Туман экстрактор
-Стол смочите системы

Вариант:
Система водяного охлаждения
-Форма для резки программы
-Перевязочный блок для зубчатой передачи
-Диамант роликовая
-Маленькая точилка



Модель	YK7550
Общие
Максимальный диаметр рабочего элемента	600-100 мм
Максимальный диаметр качания	880-510 мм
Максимальный диаметр радиуса	10 мм
Макс. Осевая подача	400 мм
Макс ширина шлифовального	165 мм
Мин.-Макс. Нет. Зубов	1-3000
Макс. Скорость вращения шпинделя	8000 об/мин
Макс. Революция стола	100 об/мин
Таблицы индексации соотношение скоростей	1:92
Гидравлическое давление при нажатии опорного центра (Стандартный цилиндр 50 мм)	5.9Kn(590kgf)
РабочаяДиапазон
Межосевое расстояние между шлифовальным колесом и столом	235-0 мм
Высота между центром колеса и столом	78-478 мм
Диаметр стола	400 мм
Диаметр отверстия в таблице	65 мм
Расстояние между столом и центром поддержки	292-692 мм
Шлифовального круга
Максимальный размер колеса, диаметр × длина	140*50*20 мм
Диаметр шпинделя	D50
Макс. Переключение для путешествий	60 мм
КормовДиапазон скоростей
Осевого	0,01-10 мм/Т. Об.
Радиальный канал	0,01-10 мм/Т. Об.
Радиальная быстрая подача (X)	5000 ммОб/мин
Осевая быстрая подача (Z)	4000 ммОб/мин
Электрические и двигатель
Напряжение системы управления	AC380V,DC24V 50/60Hz
Общая мощность	23 кВА
Главный двигатель переменного тока мотор шпинделя	6 кВт
Стол серводвигатель	6,5 кВт
Диск мотор сервопривода	2,3 кВт
Вертикальный ход мотор сервопривода	3,75 кВт
Переключение мотор сервопривода	1,2. КВт
Гидравлический насос двигателя	4P, 2,2 кВт
Автомат для резки двигатель масляного насоса	Американская классификация проводов 2р, 2X0.75 кВт
Магнитная сепарации мотор	2P, 0,2 кВт
Общая площадь и вес
Площадь пола, длина × ширина	1861 × 2462 мм
Высота	2671 мм
Вес	5500 кг

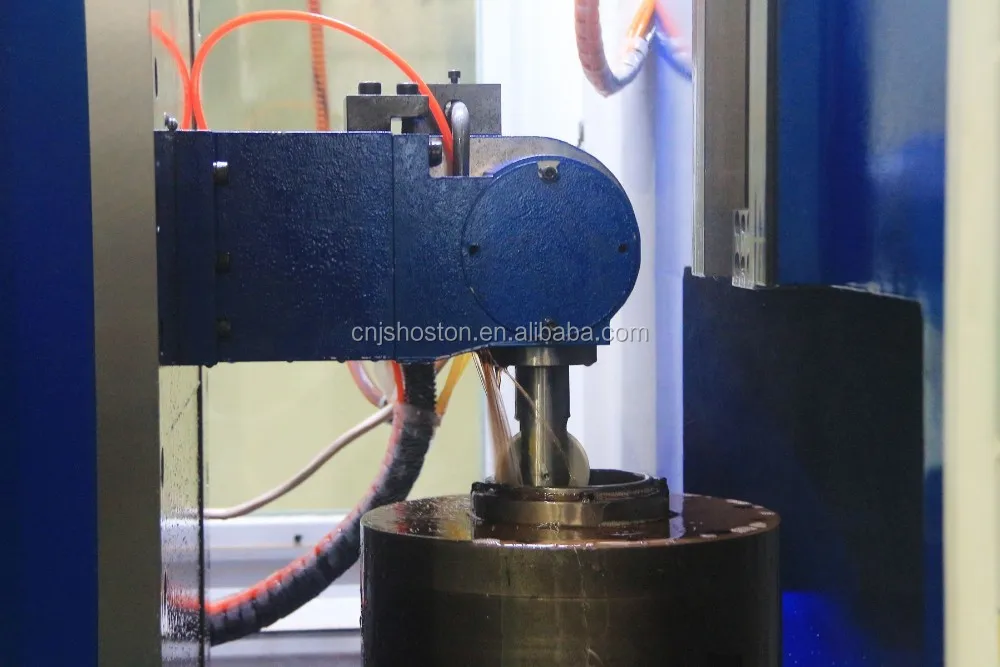

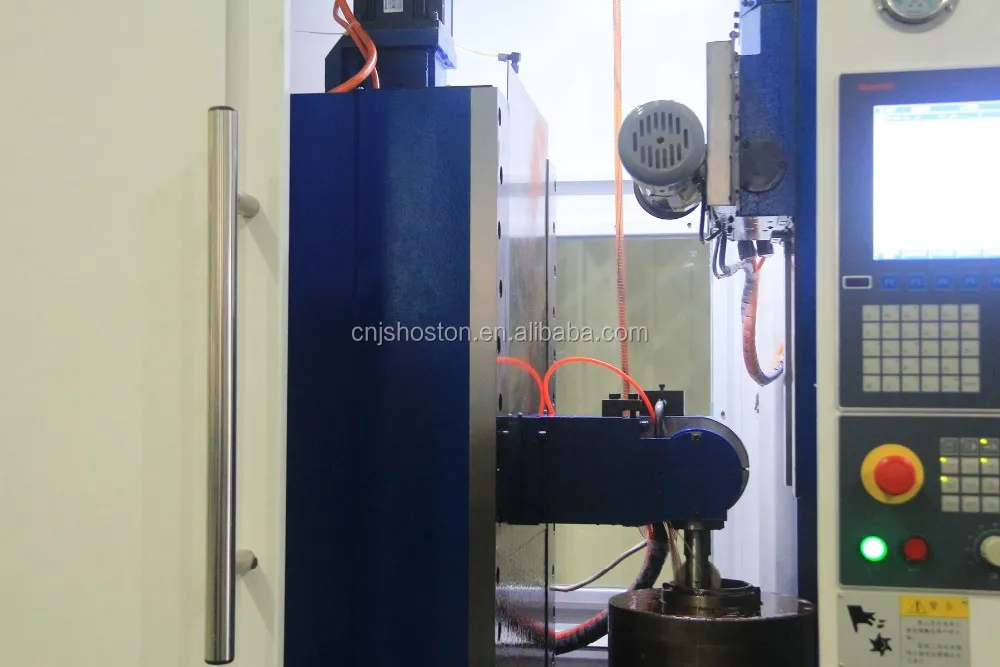

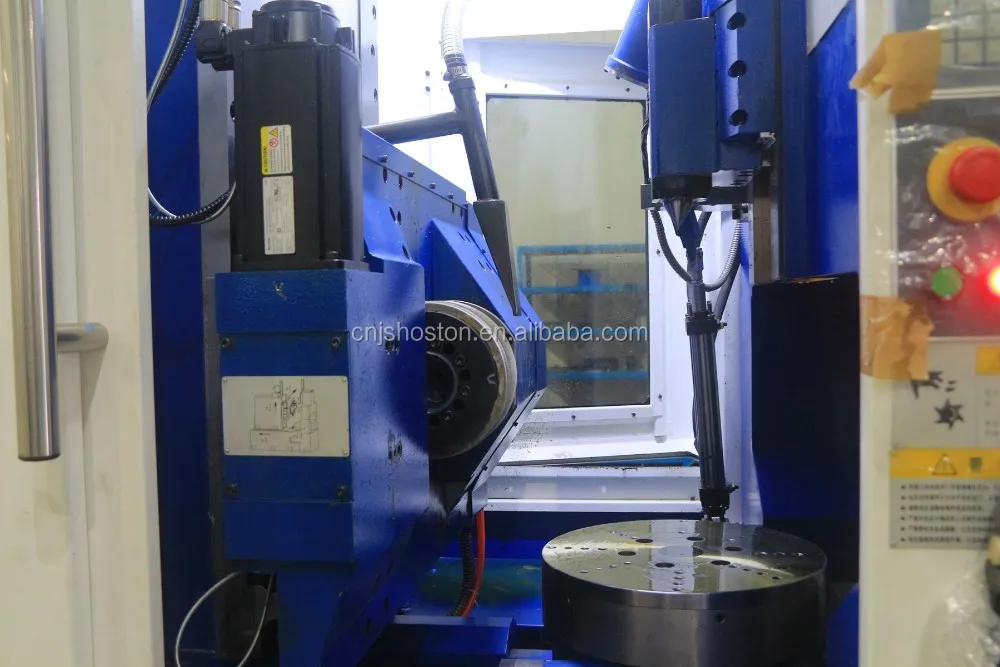

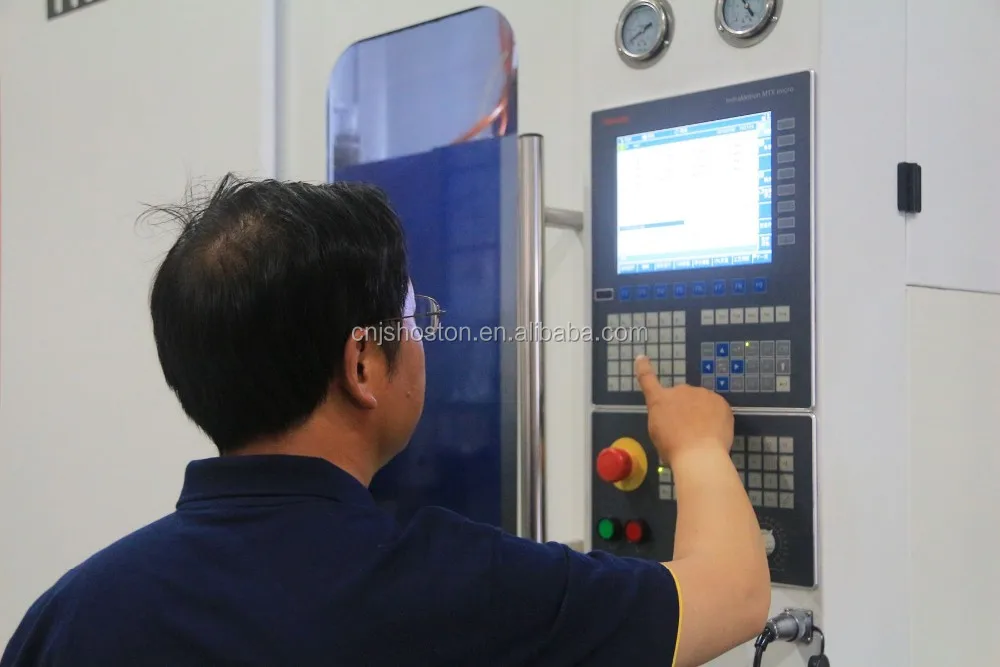

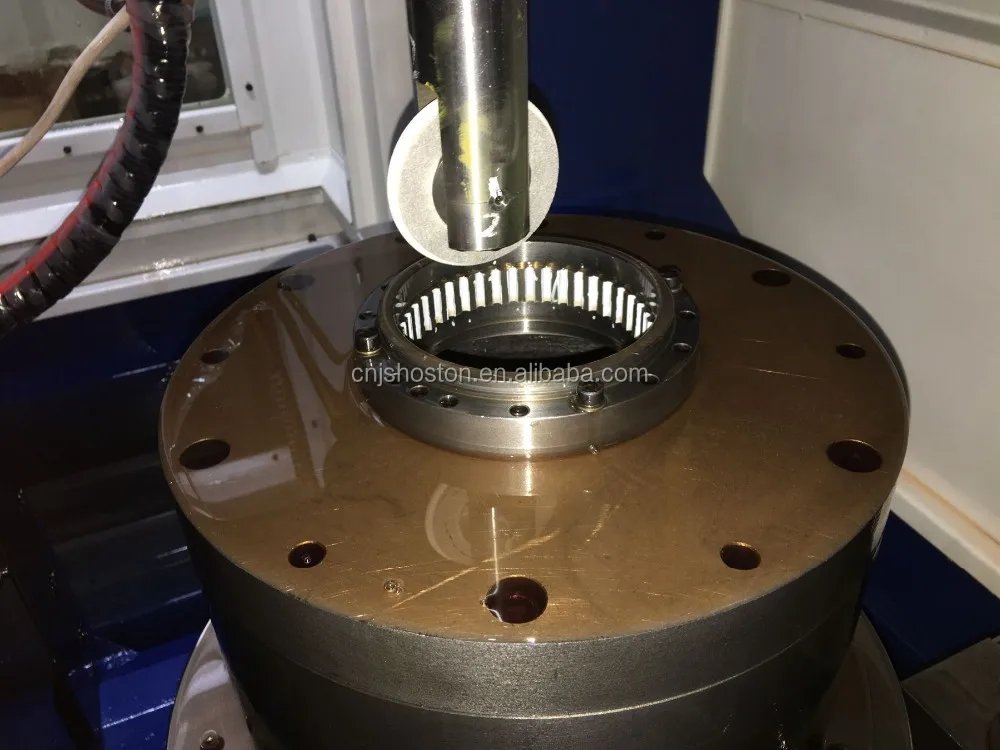

 Машина фотографий:
