Модуль ЖК-дисплея COB 16x2 STN
US $0.30-$1.00
Интеллектуальный емкостный Программируемый Графический модуль дисплея + TFT LCD материнская плата с ЦП/драйвером Поддержка порта
- Категория: Graphic Display >>>
- Поставщик: Beijing,Stone,Technology,Co.,Ltd.,[Beijing,China]Beijing
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Sep-20-2025 | 1821.83 $* | 1912.5 $* |
| Aug-20-2025 | 1805.3 $* | 1895.97 $* |
| Jul-20-2025 | 1515.5 $* | 1591.71 $* |
| Jun-20-2025 | 1775.50 $* | 1864.44 $* |
| May-20-2025 | 1545.87 $* | 1622.69 $* |
| Apr-20-2025 | 1744.87 $* | 1831.11 $* |
| Mar-20-2025 | 1729.65 $* | 1815.11 $* |
| Feb-20-2025 | 1714.82 $* | 1800.64 $* |
| Jan-20-2025 | 1698.76 $* | 1783.38 $* |
Характеристики
Умный емкостный сенсорный экран Программируемый Графический дисплей модуль + ЖКД на тонкопленочных транзисторах на тонкоплёночных транзисторах + Материнская плата печатная плата с процессором/драйвер, поддержка RS232/RS485/TTL порт
Описание продукта:![STVI035-02.png]()
| STVI070WT-01 STVI070WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторые могут контролироватьсяКакой-либо MCUС помощью простыхМощный набор команд. Таким образом, он может использоваться в качестве цветного TFT дисплея и сенсорного контроллера в различном электронном оборудовании. STVI070WT-01 включает в себя ЦП, драйвер TFT, флэш-память, порт UART, источник питания и так далее, важно, чтобы он был готовОсновные программы управленияИВысокопроизводительная разработка программного обеспечения, Так что это может уменьшить много времени разработки и затрат для инженеров |
Параметры продукта
Физических параметров
| Модель | STVI070WT-01 |
| Размер (дюймы) | 7,0" |
| Разрешение | 800×Цветная (RGB)× 480 |
| Цвет | 65536 цветов (16 бит) |
| Зона видимости | 154,1 мм × 85,9 мм |
| Pixel интервал | 0,1905 мм × 0,0635 мм (H×V) |

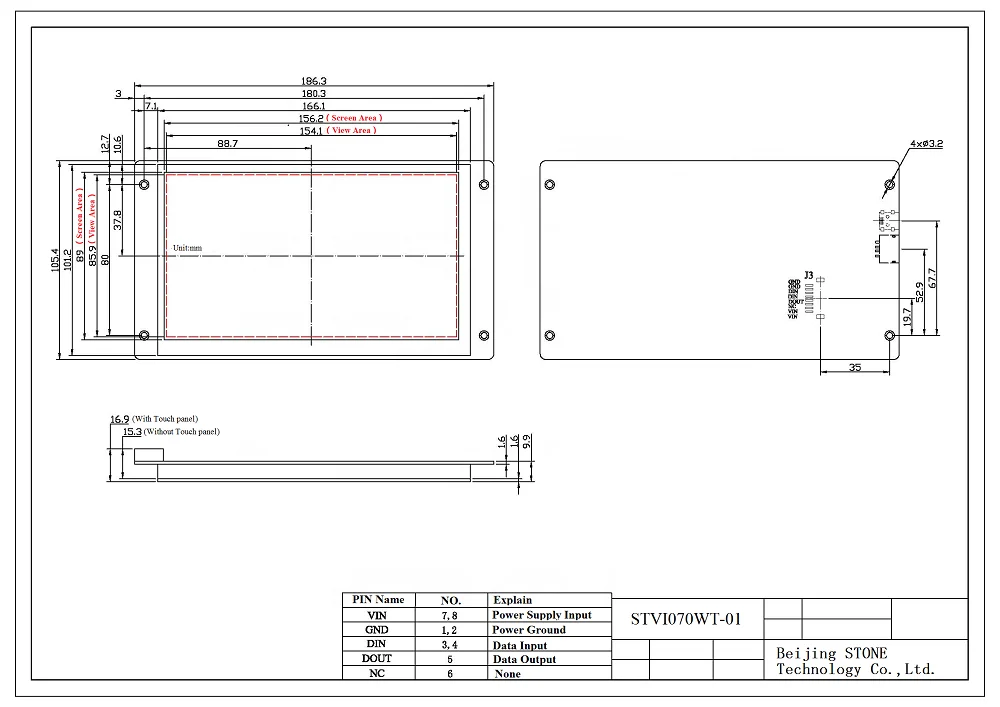

| Габаритные размеры | 186,3 мм × 105,4 мм × 15,3 мм (N)/16,9 мм (T) |
| Вес нетто | 250 г (N)/ 325 г (T) |
| TFT ЖК-панель | Промышленная панель класса A + |
| Сенсорный экран | Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным |
Подсветка параметр
| Тип подсветки | Светодиодные лампы |
| Яркость | 400 компакт-дисков/M2(Яркость может регулироваться на 100 уровней.) |
| Контраст | 500:1 |
| Подсветка жизни | 50000 часов |
| Угол обзора | 70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D) |
| Рабочая температура | -20 °C ~ + 70 °C |
| Рабочая влажность: | 55 °C, 85% |
| Температура хранения | -30 °C ~ + 85 °C |
| Режим экрана | Цифровой |
Производительность параметр
| Процессор | CortexM4 |
| ЖК-контроллер | CPLD EPM240 |
| Частота обновления | 200 МГц |
| Изображение переключения скоростей | 40 мс/картинка (25 фотографий/с) |
| Флэш-память | Стандартный 128 м, расширение 1 Гб |
| Объем памяти рисунок объявления таблички указатели | В соответствии с возможностью изображения, предлагаем формат «JPG» |
| Интерфейс | RS232/ USB интерфейс |
| Изображения загрузки | USB2.0 (12 Мбит/с) и загрузка диска для хранения U |
| Диапазон напряжения | DC6.0V ~ 35V (типичное значение: 12V) |
| Мощность | 2,6 W |
Протокол испытаний
| Средняя наработка на отказ | 4250000 H |
| Рабочая температура | -20 °C ~ + 70 °C |
| Влажности воздуха | 60 °C, 90% |
| Непрерывная вибрационных испытаний | 10-55 Гц, 1,5 мм, 10 г |
| Воздействие ускорения тестирования | 6 мс, 100 г |
| Тестирование ESD | 10KV |
| Излучения испытания надежности | 44W |
Основной размер TFT ЖК-модуля
| Размер | Разрешение |
| 3,5'' | 320*240;320*480 |
| 4,3'' | 480*272 |
| 5'' | 480*272;640*480;800*480 |
| 5,6'' | 640*480 |
| 5,7'' | 640*480 |
| 7'' | 800*480;800*600;1024*600 |
| 8'' | 800*600;1024*768 |
| 9,7'' | 1024*768 |
10,1'' | 1024*600 |
| 10,4'' | 800*600 |
| 12,1'' | 1024*768 |
| 15,1'' | 1024*768 |

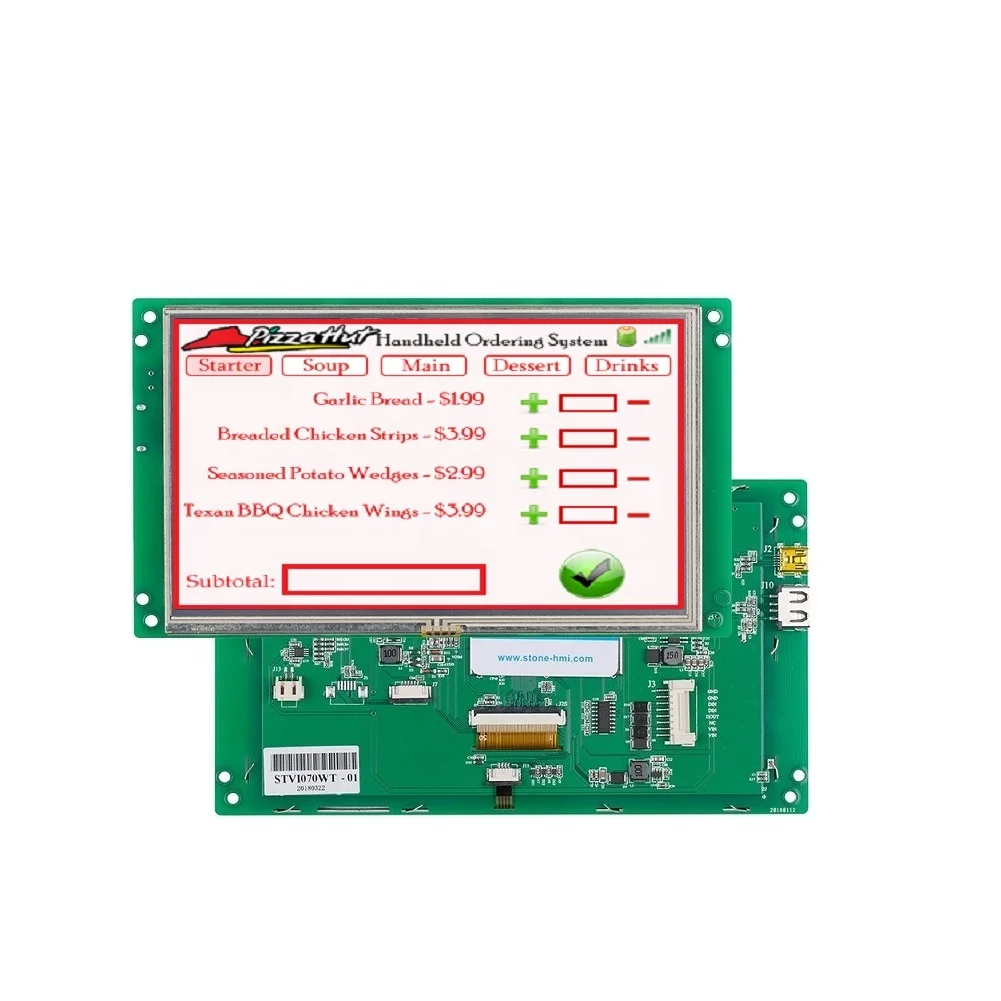

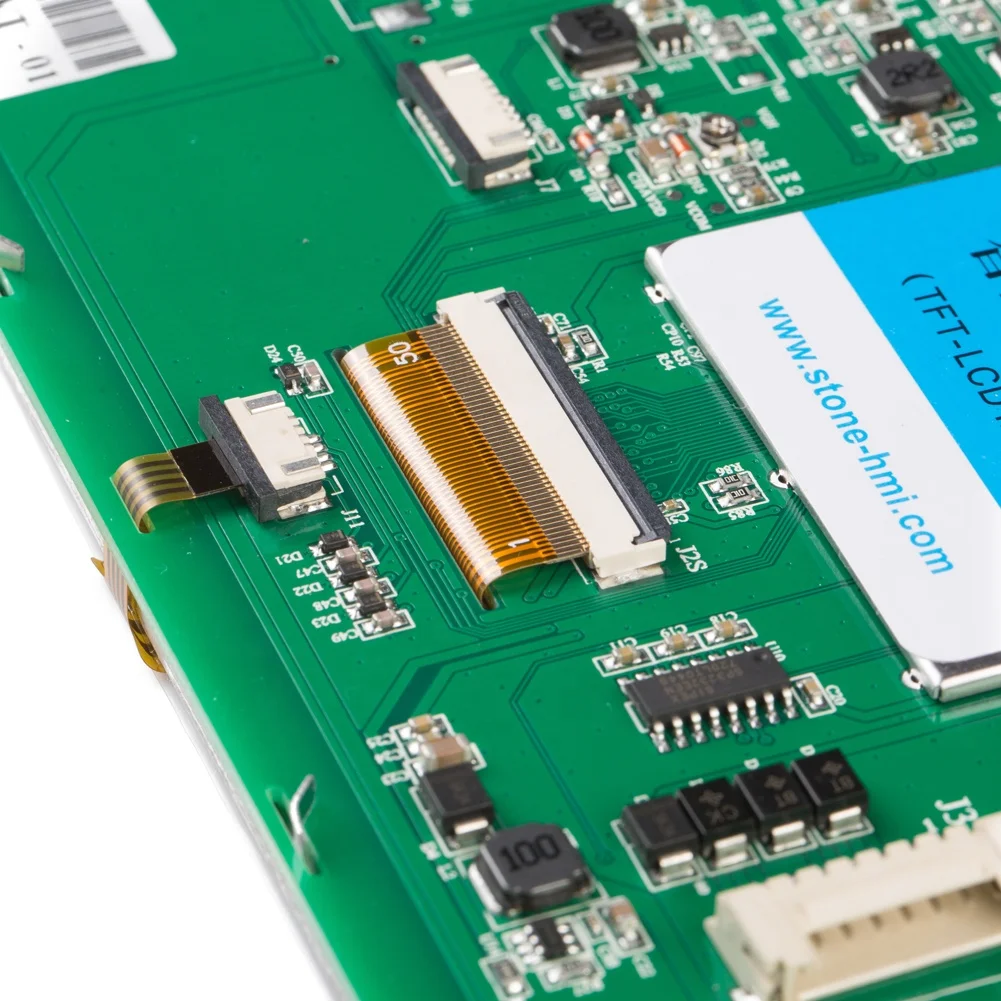

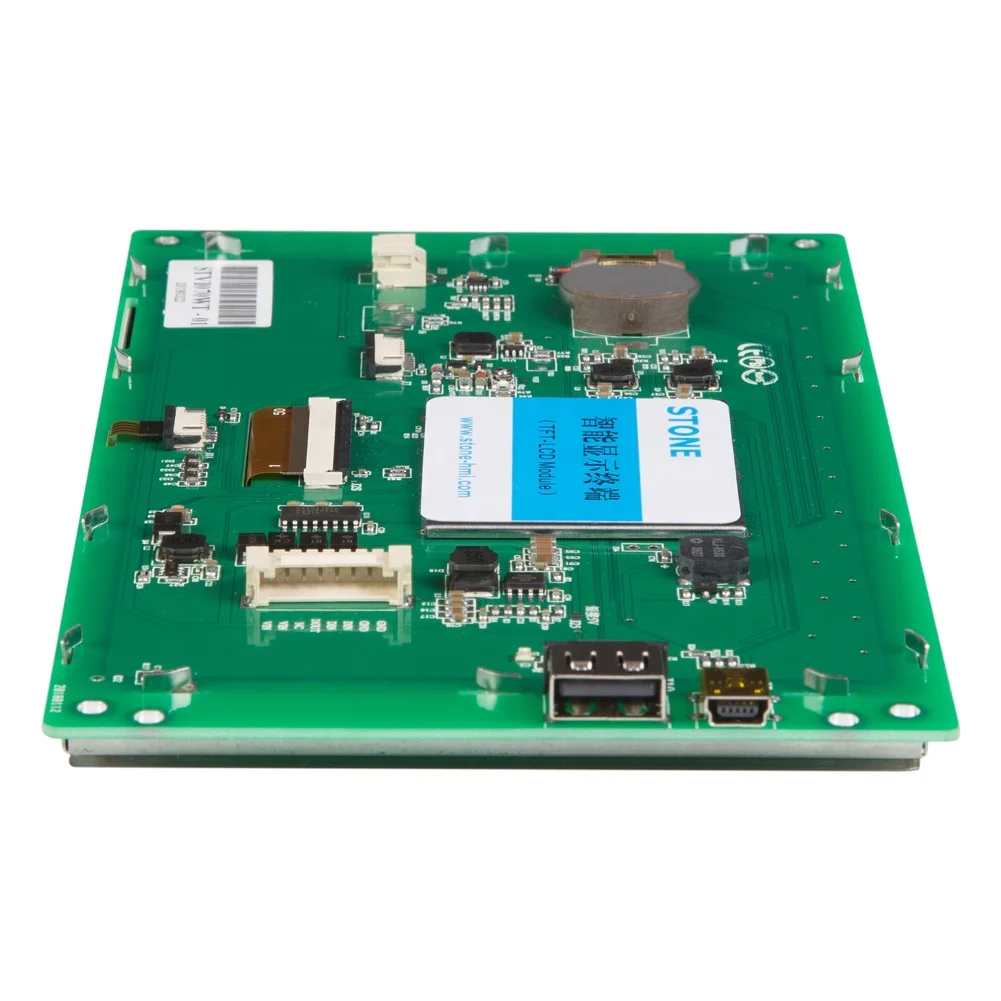

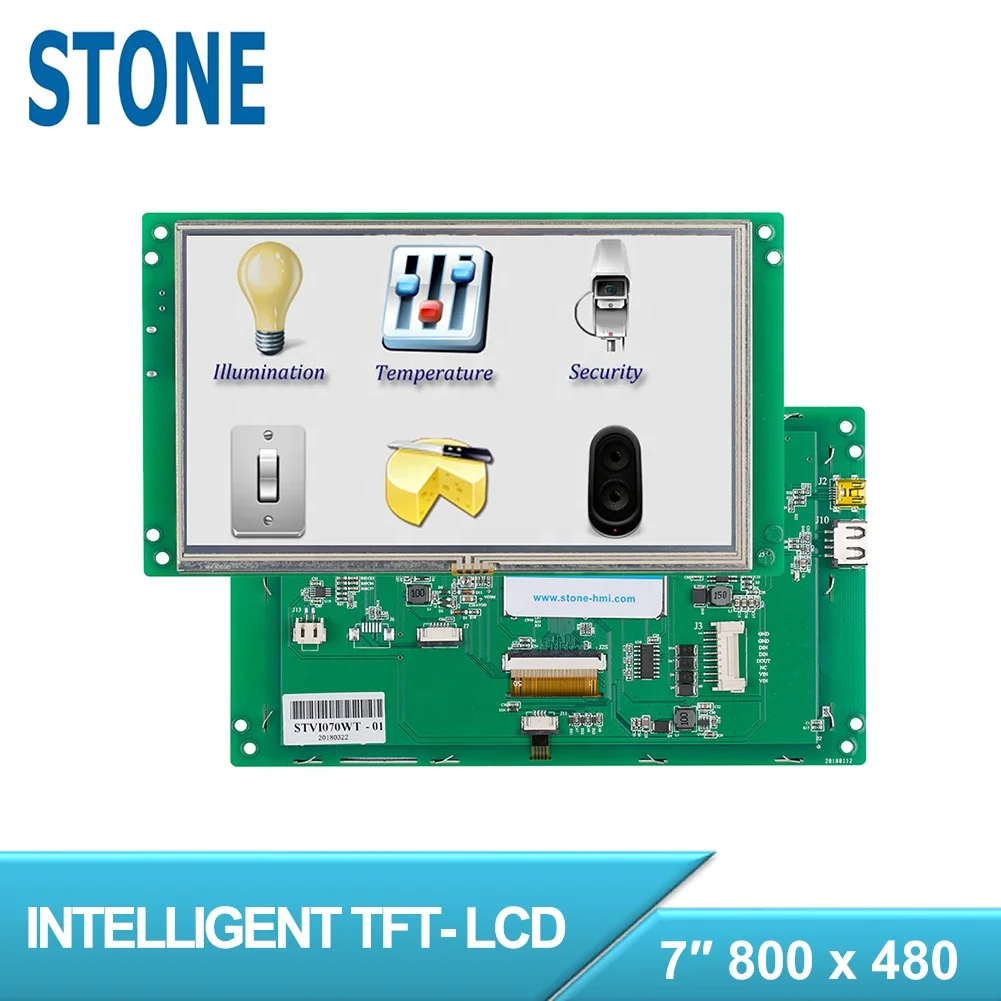

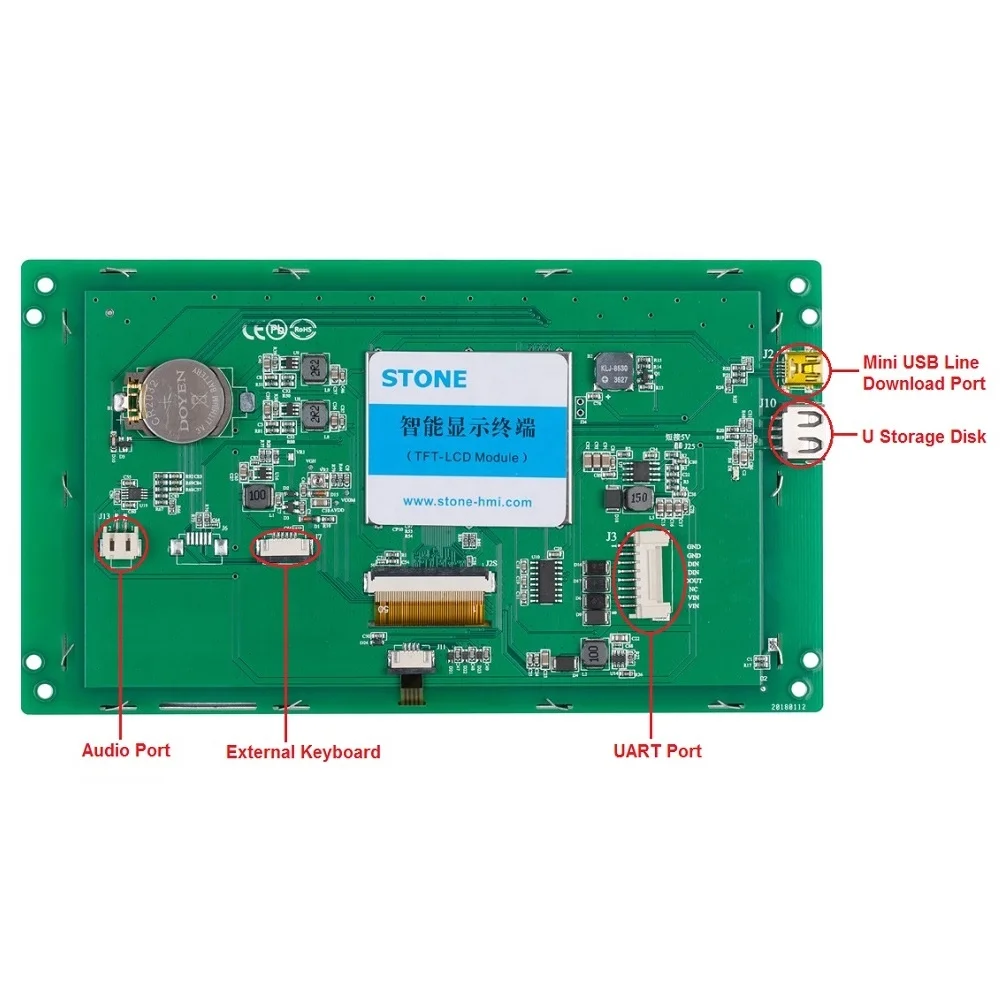

Изображение продукта
Почему каменный TFT ЖК-модуль умный?
Предмет | Аппаратные средства | Программное обеспечение | Операция | Сравнение |
| TFT панель и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания | Программное обеспечение и набор команд с шестигранной головкой | Простота в эксплуатации, используйте простую инструкцию (шестигранный код) для управления tft-модулем любым младшим инженером. | 1. Легко! Pwerfull! Экономия! 2. Подключи и работай. 3. Работает быстро. 4. Промышленный класс. 5. Компоненты от известных брендов. |
ПК | Операционная система | Разработка прикладных программ профессиональным инженером по программному обеспечению. | 1. Требуется профессиональная работа. 2. Долгое время запуска. 3. Работает медленно. 4. Высокая стоимость. | |
Панель и светодиодный драйвер | Нет | Напишите много программ управления для TFT модуля профессиональным инженером. | 1. Нужна утомительная и профессиональная работа. 2. Стоить много времени разработки. 3. Нестабильная рабочая система. 4. Компоненты низкого качества. | |
Только панель | Нет | 1. Разработка оборудования и драйвера. 2. Писать программы профессиональным инженером. | 1. Нам нужна от утомительных С гарантией качества работы. 2. Затраты еще больше времени на разработку. 3. Нестабильная рабочая система. 4. Дешевые Имитационные компоненты. |
Применение
Наши услуги
Оплата и доставка
О нас
Beijing STONE Technology Co.,Ltd.Является ведущим производителем продукции HMI (Интеллектуальный TFT ЖК-модуль и промышленный ПК). Характеризуется передовой технологией и надежной поддержкой клиентов из более чем 80 стран, а также имеет специализированный опыт работы в TFT LCD модуле и промышленных R & D ПК, производство и рынок более 14 лет с года мы всегда следуем духу камня" Профессиональные надежные успешные "в эти годы, и достигли огромного успеха на мировом рынке благодаря ведущей технологии, надежному обслуживанию и преобладающей цене. |
Вопросы и ответы
1. Включает ли ваш продукт программное обеспечение?
A: Да. В комплект входит бесплатное графическое программное обеспечение для интерфейса пользователя.
2. Как вы программируете дисплей?
О: нам не нужно писать какой-либо код для дисплея или программы драйвера. Наш набор дисплеев включает ЦП и память, вы можете использовать напрямую. Файл jpg для создания графического интерфейса и использования его для отправки набора команд HEX для связи с Вашим блоком микроуправления.
3. Какой интерфейс у этого дисплея?
О: набор дисплеев использует последовательный порт UART (RS232/RS485/TTL) для связи с любым типом MCU с помощью наборов команд HEX.
4. Может ли дисплей воспроизводить видео/аудио файлы?
A: Да. Основной набор дисплеев имеет 128 Мб памяти, и вы можете хранить любые видео/аудио файлы в нем. Дисплей может воспроизводить файлы напрямую.
5. Вы используете резистивный сенсорный или емкостный сенсорный дисплей?
О: у нас есть резистивный сенсорный, емкостный сенсорный и не сенсорный дисплей.
6. Что еще мне нужно для использования этого набора дисплея?
О: мы предоставляем кабель, конвертер, программное обеспечение и руководство. Вам просто нужен ПК с системой windows и блок питания 12 В постоянного тока для работы с дисплеем.
7. Я не знаю, как создать графический интерфейс или связаться с моим устройством. Где я могу получить помощь?
О: мы предоставляем специальное руководство на английском языке и руководство по разработке для вас. Вы можете получить любые знания, необходимые для разработки. Вы также можете проверить наш канал YouTube для видео-инструкций или напрямую связаться с нашим отделом продаж, чтобы получить помощь.
8. Что делать, если дисплей был сломан или сбой?
О: мы предоставляем 3 года безусловной гарантии для нашего I-serial и серийного дисплея, 1 год безусловной гарантии для C-serial display. Вы можете получить бесплатную замену, если ваш дисплей был поврежден или сбой.
Мобильный телефон: + 86-13810658600 Факс: + 86-10-84351668 Тел: 86-10-84351669 Веб-сайт: www.stone-hmi.com |
|
