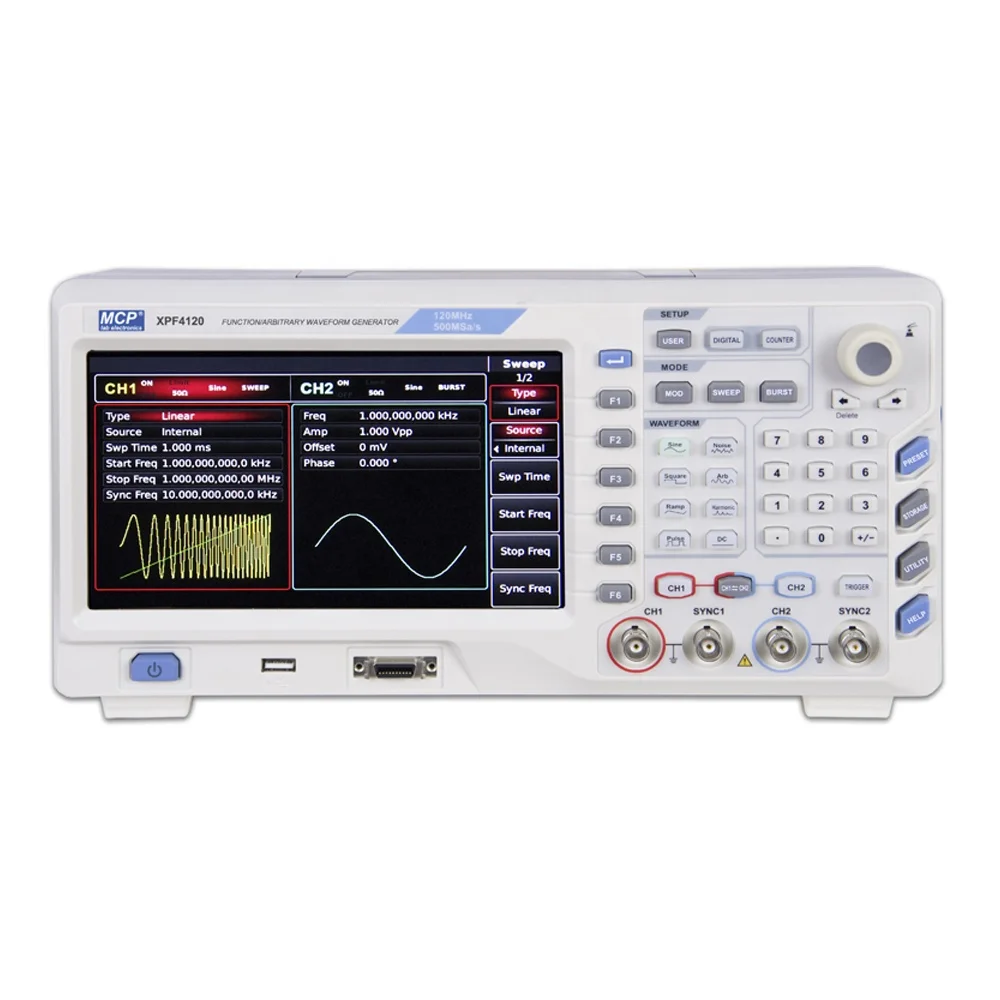

Генератор произвольных сигналов MCP XPF4160 - dds 80 МГц 120

Описание и отзывы

Трекер стоимости

Характеристики

Тихоокеанский Франк серия-паяный пластинчатый теплообменникDDS функция (произвольный) Генератор

Особенности

. Соответствующих с двойным каналом функция/генератор сигналов произвольной формы
. Синусоида выход до 160 МГц, полно диапазонное разрешение 1μHz
. Импульсный сигнал до 50 МГц (или 40 МГц), регулируемое время роста, падения и коэффициента загрузки
. Частота дискретизации 500MSa/s и вертикальное разрешение 16bit
. 6-bit Высокоточный частотомер совместим с TTL уровня сигнала
. Произвольная волна хранения 8 ~ 32M точек, 7 Гб энергонезависимой сохранения формы сигнала
. Мульти модуляции Функция: AM,FM,PM, ASK,FSK,PSK, BPSK, QPSK,OSK,PWM, QAM, сумма
. 16 бит цифровой произвольной волны (TTL уровень) DARB
. 16th гвг функция
. Протокол ток на выходе: I2C, SPI, UART (TTL уровень)
. 8 дюймов высокое разрешение TFT LCD, цветной ЖК-монитор WVGA(800 × 480)
. Стандартный интерфейс: USB Host, usb-устройство, LAN, 10 МГц Источник синхронизирующих импульсов для ввода/вывода
. Частота развертки и серийного выхода
. Простая в использовании многофункциональная ручка и цифровая клавиатура

Технические данные		XPF4080	XPF4120	XPF4160
CH1,CH2	Выходная частота	Синус: 1μHz ~ 80 МГц Квадрат: 1μгц ~ 30 МГц Пандус: 1μHz ~ 2 МГц Импульса: 1μHz ~ 30 МГц Произвольный: 1μгц ~ 20 МГц Гармоник: 1μгц ~ 40 МГц Белый шум: 80 МГц BW (-3db)	Синус: 1μHz ~ 120 МГц Квадрат: 1μгц ~ 40 МГц Пандус: 1μHz ~ 3 МГц Импульса: 1μHz ~ 40 МГц Произвольных: 1μHz ~ 30 МГц Гармоник: 1μгц ~ 60 МГц Белый шум: 120 МГц BW (-3 дБ)	Синус: 1μгц ~ 160 МГц Квадрат: 1μгц ~ 50 МГц Пандус: 1μHz ~ 4 МГц Пульс: 1μгц ~ 50 МГц Произвольных: 1μHz ~ 40 МГц Гармоник: 1μHz ~ 80 МГц Белый шум: 160MHz BW (-3db)
	Амплитуда выходного сигнала	1mVp - p ~ 10Vp-p (50Ω нагрузки) (f ≤ 20 МГц) 1mVp-p ~ 5Vp-p (50Ω нагрузки) (f ≤ 80 МГц) 1mVp-p ~ 2.5Vp-p (50 Ωload) (f≤ 120 МГц) 1mVp-p ~ 1Vp-p (50 Ωload) (f≤ 160 МГц) 1mVp - p ~ 20Vp-p (1MΩ нагрузки) (f ≤ 20 МГц) 1mVp-p ~ 10Vp-p (1 mΩload) (f ≤ 80 МГц) 1mVp-p ~ 5Vp-p (нагрузка 1MΩ) (f≤ 120 МГц) 1mVp-p ~ 2Vp-p (1MΩ нагрузки) (f≤ 160 МГц)
	Выходная волна	Синус, квадрат, пандус, гармоник, пульс, шум, постоянный ток, произвольный, 7 типов Стандартной формы волны, не менее 160 типа встроенных в произвольной формы
	Выход модуляции	AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, таким образом, QAM
	Частота Разрешение	1μHz
	Стабильность частоты	± 50ppm(90 дней), ± 100ppm(1 год)
	Разрешение амплитуды	1μVp-p
	Амплитуда точность	≤ 1% + 1mVp-p
	Амплитудно-это действительно плоский экран	F≤ 10 МГц: ± 0.1dB, f≤ 80 МГц: ± 0.2dB, f≤ 120 МГц: ± 0.4dB, f≤ 160 МГц: ± 0.8dB
	Офсетная печать диапазон	± 10V (1MΩ нагрузки)/± 5 вольт постоянного тока (50Ω нагрузки)
	Офсетная Печать точность	±(2% из | Настройки смещения | + 0.5% амплитуды + 2mV)
	Ам модуляции глубина	0% ~ 120%
	Fm-модуляции отклонение	Max.50 %, 10μHz разрешение
	PM ряд модуляции	0 ~ 360,0 °, 0,1 ° разрешение
	FSK/ASK/PSK BPSK/QPSK	2 МГц ~ 1 МГц (50% рабочий цикл квадратной)
	PWM	2 МГц ~ 50 кГц
	OSK	Колебание время: 8ns ~ 200s, кодирование частота: 2 МГц ~ 1 МГц
	Сумму	0 ~ 100%
Синусоида	Коэффициент гармонических искажений	-60dBC (постоянного тока ~ 1 МГц), -55dBC (1 МГц ~ 10 МГц) -50dBC (10 МГц ~ 100 МГц),-40dBC (100 МГц ~ 160 МГц)
	Коэффициент искажений	≤ 0,2% (постоянного тока ~ 20 кГц, 1 vp-р)
Прямоугольная волна	Времени нарастания импульсов	<7ns	<6ns	<5ns
	SYMM.	1% периода + 4ns
	Выброс	<2%
	Дрожания	1ns + 100ppm периода
Треугольной формы волны	Линейность	<1% максимальной выходной (в обычном режиме, 1 кГц, 1 vp-р, симметричный 100%)
	Симметри	0 ~ 100%
Развертки	Время развертки	1 мс ~ 500 с ± 0.1%
	Режим развертки	Производственная линия/Оборудование для журналов
Взрыв	Тип	Количество (1 ~ 50000 периоды), бесконечное, закрытого типа
	Первоначальный и единый ПГА	-360 ° ~ + 360 °
	Внутренний цикл	1μs ~ 500s ± 1%
	Ворота источник	Внешний триггер
	Источник запуска	Ручной, внешний или внутренний
Пульс		XPF4080	XPF4120	XPF4160
	Частотный диапазон	1μHz ~ 30 МГц	1μHz ~ 40 МГц	1μHz ~ 50 МГц
	Длительность импульса:	10ns ~ 2000s, разрешение 1ns
	Переменная край	7ns ~ 10s	6ns ~ 10s	5ns ~ 10s
	Более shoot	<5%
	Дрожания	1ns + 100ppm периода
Произвольный	Сигналов длина	8 ~ 32 м точек
	Разрешение амплитуды	16 бит
	Частота дискретизации	500 Мвыб/с
	Время подъема/падения (1Vp-p)	<7ns
	Дрожания (амплитудно-модулируемый сигнал)	6ns + 30ppm
	Энергонезависимая память	7 Гб
Гармоническая	Номер гармоники	≤ 16
	Гармонических типа	Даже в зависимости от длины волны odd гармоник, все гармоник, опеределяемый пользователем
Счетчик	Частотный диапазон	100 МГц ~ 800 МГц
	Частота Разрешение	7 знака после запятой/s
	Уровень входного сигнала	TTL Совместимость (200mVpp ~ 9Vpp)
	Уровень триггера	0 ~ 2.5VDC
	Точность	± 51ppm
SPI протокола USB выход	Сигналов длина	1 ~ 512 байт
	Тактовая частота	10 кГц ~ 40 МГц
	Отправка режим	Один ручной вспышки триггера, непрерывная триггер
	Непрерывная триггер Промежуток времени	0 ~ 2.5VDC
I2C протокола USB выход	SPI сигнала длина	1 ~ 512 байт
	Тактовая частота	10 кГц ~ 1 МГц
	Отправка режим	Один ручной вспышки триггера, непрерывная триггер
	Непрерывная триггер Промежуток времени	1 мс ~ 10 с
	Адрес	Высылаем 7-бит/10-битная I2C адрес
Протокол UART Выход	SPI сигнала длина	1 ~ 1K байт
	Скорость передачи данных	110, 300, 1200, 2400, 4800, 9600, 19200, 38400, 56700, 115200, 230400, 460800, 921600, опеределяемый пользователем
	Данные бит	4, 5 насадок, 6, 7, 8 бит
	Отправка режим	Один ручной вспышки триггера, непрерывная триггер
	Непрерывная триггер Промежуток времени	1 мс ~ 10 с
	Стоп-бит	1 бит, 2 бит
	Проверьте Бит	Без проверки бит/odd даже
DARB	Сигналов длина	1 ~ 1 Кбайт
	Частота дискретизации	1 S/s ~ 40 мс/с
	Отправка режим	Один ручной вспышки триггера, непрерывная триггер (не интервал времени)
	Сигналов разрешение	Максимальная 16 бит
QAM	QAM режим	QAM4, QAM8, QAM16, QAM32, QAM64, QAM12, QAM256 (встроенный Созвездие модуляция)
	Модуляции источник сигнала	Встроенный PN внутренней катушкой, код, Pn7, Pn9, Pn11, Pn15, Pn17, Pn21, Pn23, PN25
	Чип скорость	2 МГц ~ 100 кГц
	Амплитуда	10mVpp ~ 10Vpp (50Ω)
Интерфейс		Хост USB (максимум 32G), usb-устройство, LAN, 10 МГц Источник синхронизирующих импульсов вход переменного тока, Выход источника часов 10 МГц
Блок питания		100 ~ 240VACrms В переменного тока, 50/60 Гц, CAT II 300V
Размеры (ШхВхГ)		336 × 164 × 108 мм
Вес		2,5 кг
