Соединительная клемма с вилкой типа «банан» 4

Описание и отзывы

Трекер стоимости

Характеристики

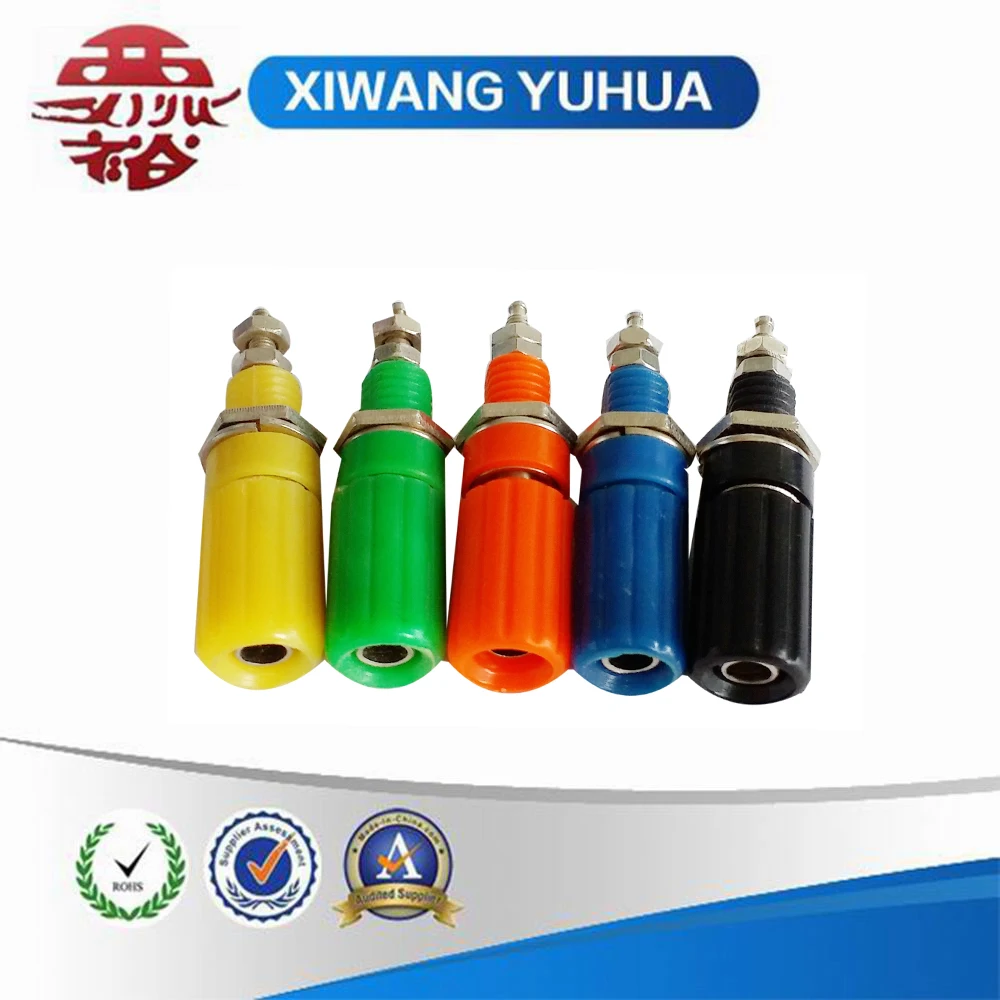

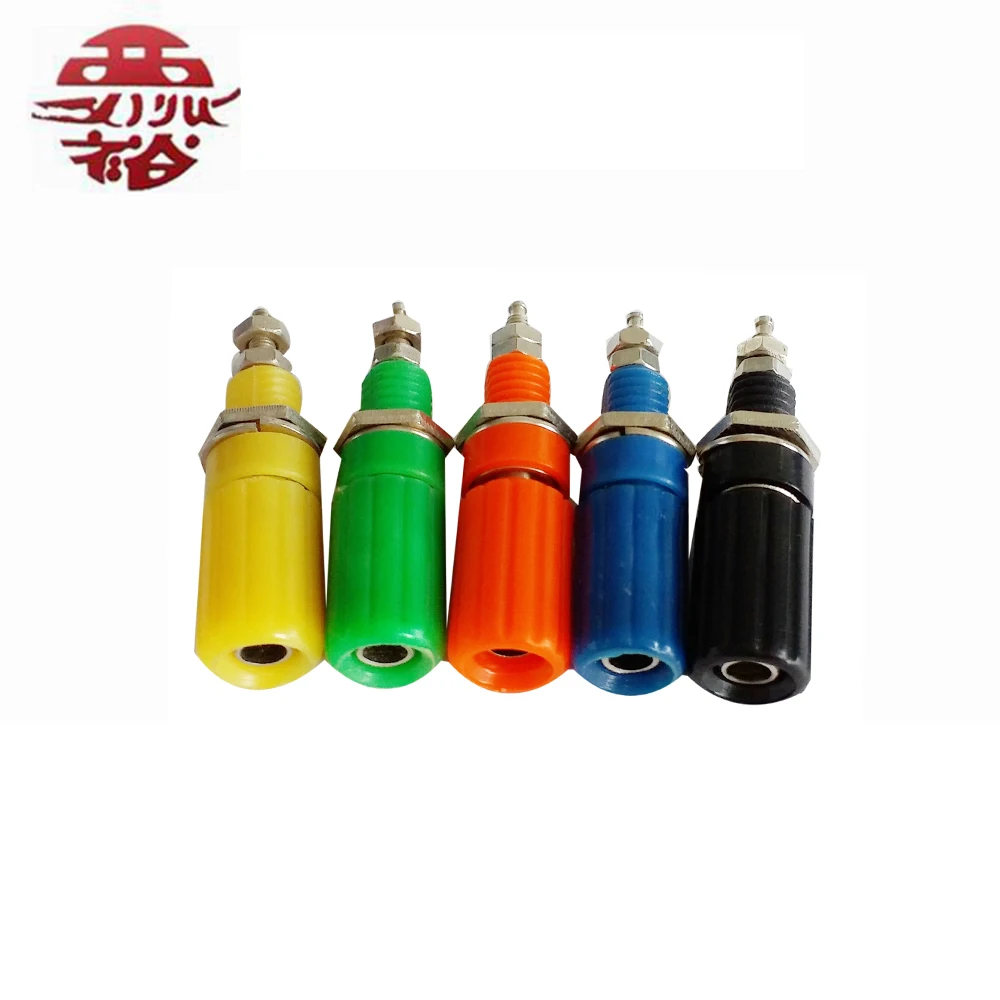

4 мм гнездо банана клемма



Для неэлектрического крепежа см. Сексапильный болт.



Адаптер между пятью контактными постами и штекерным разъемом BNC



Два Изолированных, закодированных цветом связующих столба в нижней части генератора сигналов



Неизолированные связывающие столбы на громкоговорителе, подключенном к разъемам типа «банан»



Видны небольшие черные связывающие столбы старого динамика. Эти связывающие столбы не совместимы с банановыми вилками любого размера. Вместо этого они были снабжены небольшими контактами припоя.
Связывающий столб является соединителем, обычно используемым на электронном испытательном оборудовании для завершения (прикрепить) одного провода или испытательного свинца. Они также находятся на громкоговорителях и аудиоусилителях, а также на другом электрическом оборудовании.
Соединительная стойка содержит центральный резьбовой металлический стержень и колпачок, который винтирует на этом стержне. Колпачок обычно изолирован пластиком и цветным кодом: Красный обычно означает активный или положительный терминал; Черный означает неактивный (ссылка или возврат) или отрицательный терминал; и зеленый цвет означает заземление (земля) терминала.

StrEngths

1. 4 мм гнездо типа "банан", связывающее клеммное ядро, описание сильных сторон

Вилка обычно представляет собой четырехлистный пружинный наконечник, плотно прилегающий к гнезду. Заглушки часто используются для завершения патч-корды электронного испытательного оборудования. Они также часто используются в качестве штекеров на кабелях, соединяющих усилитель с громкоговорителями в Hi-Fi акустических системах.


2.4 мм гнездо банана клеммаВведение

Диаметр штифта номинально 4 мм (0,16 дюйма). Булавка имеет один или несколько удлиненных пружин, которые слегка выпирают наружу, придавая вид банана. Учитывая пружины, фактический диаметр штепсельной вилки банана обычно немного больше 4 мм, когда не подключен. При вставке в соответствующий разъем 4 мм пружины прижимаются к бокам розетки, улучшая электрический контакт и предотвращая выпадение штифта. Изогнутый профиль этих пружин, вероятно, является источником названия «вилка банана». Другой конец штепсельной вилки имеет разъем, к которому может быть прикреплена длина гибкого изолированного провода оборудования, который либо привинчивается, припаян, либо обжимается на место. Изоляционная пластиковая крышка обычно устанавливается над этим задним концом соединителя.

Задний конец вилки 4 мм часто имеет отверстие 4 мм, просверленное в нем, либо поперечно, либо по осям, либо и то, и другое, чтобы принять штырь другой вилки 4 мм. Этот тип называется "Штабелируемый" 4 мм штекер.


3. 4 мм гнездовая клемма типа банан



Название продукта	4 мм гнездо банана клемма
Бренд	Юхуа
Модель No.	YH4312
Материал	Изолятор ABS, латунный корпус, никелированная поверхность
Размер
Подключения	Укупорочная разъем
Номинальное напряжение/ток	30Vac-60Vdc/Макс: 10А
Цвет	Красный, черный, зеленый, желтый, синий




4. 4 мм гнездовая клемма типа банан

Диапазон длины соединительной стойки: 27мм59мм

Общие материалы связующего поста:
Корпус: латунь
Пружина: сталь, бериллиевая медь
Поверхность: никелированная, позолоченная
Изолятор: ПВХ, АБС, ПА, ПЭ


5. 4 мм гнездо типа банан, клеммные сертификаты

Штепсельные вилки банана Changzhou Xiwang Yuhua Electronics co., Ltd. имеет ISO9001: 2008, BV, SGS сертификаты

6. 4 мм гнездовая клемма типа "банан"Применимо

Ряд широко используемых вилок основан на сочетании 2 или более банановых вилок с пластиковой ручкой и других функций для удобства использования и предотвращения случайной вставки в другие такие вилки. Многие из этих штепсельных вилок получены из двойной штепсельной вилки типа «банан», состоящей из двух штепсельных вилок типа «банан», расположенных на расстоянии 3/4 дюйма (около 19 мм) друг от друга.

Американский стиль, двойной банан (на фото): пластиковый корпус, содержащий два банановых штекера, что позволяет одновременно подключать сигнальную линию и наземную (землю) линию; см. фото. Корпус может разрешить подключение отдельных проводов, стационарный коаксиальный кабель, обеспечивающий сигнал и заземление, или коаксиальный разъем, такой как разъем BNC


7. 4 мм гнездовая клемма типа "банан"Семейные модели

Обычно Разработанный в стиле, который называется пятью способами или универсальным, такие связывающие столбы позволяют соединять несколько различных типов соединений:
Банановые пробки, вставленные в открытый конец связывания
Штыревые соединители, вставленные в отверстие, просверленное через металлический столб и зажатое винтом вниз части связующего столба.
Голая проволока вставляется через то же отверстие и зажимается, илиОбернутый вокруг металлической стойки и зажатый.
Наконечник наконечника вставляется вокруг металлической стойки и зажимается.
Связывающий пост является коммерческим изобретением компании General Radio Corporation.

8. 4 мм гнездовая клемма типа "банан"Производственный процесс

Процесс производства бананов:

Iqc-токарный обрабатывающий инструмент-покрытие-сборка-упаковка-доставка
Процесс проверки качества в XWYH Electronics co., Ltd.
Высококачественные товары от полного процесса проверки качества

9. OEM обслуживание

• Бесплатный образец, сделано в Китае.
• Своевременное сообщение, на электронную почту будет отвечено в течение 24 часов или даже быстрее.
• Все товары имеют 1 год гарантии.
• Все товары проверены и упакованы в хорошем состоянии перед отправкой.
• Пожалуйста, не стесняйтесь обращаться к нам, когда у вас есть вопросы или требования. Мы сделаем все возможное, чтобы решить проблему.
• На заказ, OEM и ODM приветствуются.

10. xwyh введение

Changzhou Xiwangyuhua Electronics co., Ltd. является частной компанией, специализирующейся на производстве и продаже аллигаторных зажимов, зажимов для батарей, проволочных стрипперов, автомобильных деталей и курток из ПВХ.

Наша компания является сертифицированной компанией ISO9001, которая пользуется большой репутацией в индустрии электронных компонентов и все больше увеличивает долю рынка. Главной причиной успеха и роста является наша способность последовательно предоставлять клиентам высококачественную товары по очень конкурентоспособным ценам. Наша высококачественная товары экспортируется в Европу, США и Юго-Восточную Азию. Мы придерживаемся "активной, искренней, эффективной; качество в первую очередь и репутация", мы стремимся улучшить наше лидирующее положение электронных разъемов на материке Китая. Мы тепло приветствуем ваше сотрудничество.

11. Торговая: Вопросы и ответы

1. Вопрос: Как я могу получить образец для проверки вашего качества?
О: после подтверждения цены, вы можете потребовать образцы для проверки нашего качества.

2. В: Условия оплаты?
О: Мы принимаем следующие платежи.
1). 100% TT заранее.
2). 30% T/T депозит, 70% баланс перед поставкой.

3. Вопрос: Можете ли вы сделать OEM?
О: Да, мы можем.

4. В: Что насчет времени доставки?
О: 1) Образцы: в течение одной недели.
2) товары: обычно 15-20 дней.

5. В: Могу ли я получить ваш электронный каталог?
О: Вы можете ознакомиться с нашим сайтом: www.czyh.com для получения дополнительной информации.

Чтобы узнать больше цены и подробностей, пожалуйста, отправьте запрос.
Время отклика <24 часа
