FBs-PLC дизайн включает в себя «система на чипе» (SoC), которая была разработана собственными силами Fatek Corporation. В корпусе с шариковыми выводами с твердым покрытием составляет более 120000 ворота, которая интегрирует мощные функции, такие как центральный процессор (CPU), устройство чтения карт памяти, оборудование, логическое решающее (СВУ), 5 высокоскоростной порта связи, 4 комплекта в партии аппаратных средств высокоскоростной Счетчики/таймеры, 4 оси Высокоскоростной импульсный выходы для NC контроль позиционирования (с линейной интерполяции), 16 высокоскоростной прерывания и захватили входных сигналов. FBs-PLC представляет высокая функциональность и надежность с исключительной преимущества по сравнению с другими PLC в своем классе.
FBs-ПЛК
Спецификация
1. МА основные узлы
FBs-10MAR2-AC
6 точек касания 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 2 точек касания средней скорости 20 кГц, 2 точек касания средней скорости всего 5 кГц); 4-мя точками реле (1 шт.), RS232; I/O-это не расширяемая
FBs-14MAR2-AC
8 баллов 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 2 точек касания средней скорости 20 кГц, 4 точек касания среднеоборотных всего 5 кГц); 6 точек касания реле (1 шт.), RS232; I/O не расширяется
FBs-20MAR2-AC
12 точек касания 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 4 точек касания средней скорости 20 кГц, 6 точек касания средней скорости всего 5 кГц); 8 баллов реле; 1 RS232 (расширяемый до 3)
FBs-24MAR2-AC
14 очков 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 6 точек касания средней скорости 20 кГц, 6 точек касания средней скорости всего 5 кГц); 10 точек касания реле; 1 RS232 (расширяемый до 3)
FBs-32MAR2-AC
20 точек касания 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 6 точек касания средней скорости 20 кГц, 8 баллов) Средняя скорость всего 5 кГц), красный/зеленый/синий 12 точек касания реле; 1 RS232 (расширяемый до 3)
FBs-40MAR2-AC
24 точек 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 6 точек касания средней скорости 20 кГц, 8 pointsmedium скорость всего 5 кГц); 16 точек касания реле (1 шт.), RS232;(Расширяемый до 3)
FBs-60MAR2-AC
36 очков 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 6 точек касания средней скорости 20 кГц, 8 pointsmedium скорость всего 5 кГц); 24 точек реле (1 шт.), RS232 (с возможностью расширения до 3 лет)
FBs-10MAT2-AC
6 точек касания 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 2 точек касания средней скорости 20 кГц, 2 точек касания средней скорости всего 5 кГц); 4 Выход тразистора (2 точек касания высокая скорость 100 кГц, 2 точек касания средней скорости 20 кГц); 1 RS232; I/O не расширяемая
FBs-14MAT2-AC
8 баллов 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 2 точек касания средней скорости 20 кГц, 4 точек касания среднеоборотных всего 5 кГц); 6 выход тразистора (2 точка высокой скорости 100 кГц, 4 точек касания средней скорости 20 кГц); 1 RS232; I/O не расширяемая
FBs-20MAT2-AC
12 точек касания 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 4 точек касания средней скорости 20 кГц, 6 точек касания средней скорости всего 5 кГц); 8 Выход тразистора (2 точек касания высокая скорость 100 кГц, 6 pointsmedium скорости 20 кГц); 1 RS232 (с возможностью расширения до 3 лет)
FBs-24MAT2-AC
14 очков 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 6 точек касания средней скорости 20 кГц, 6 точек касания средней скорости всего 5 кГц); 10 выход тразистора (2 точек касания высокая скорость 100 кГц, 6 точек касания средней скорости 20 кГц); 1 RS232 (с возможностью расширения до 3 лет)

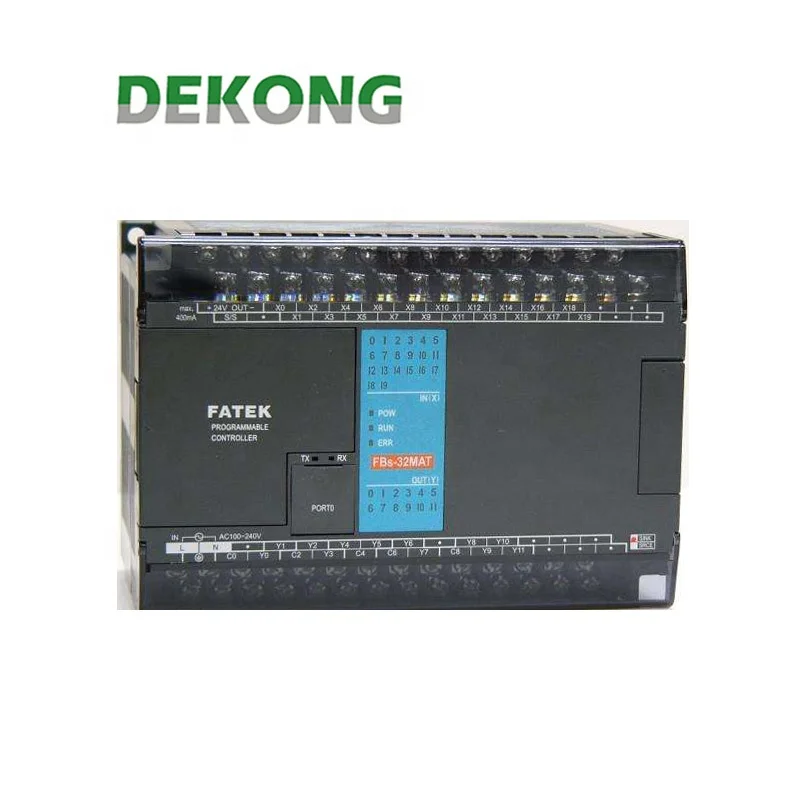

FBs-32MAT2-AC
20 точек касания 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 6 точек касания средней скорости 20 кГц, 8 баллов) Средняя скорость всего 5 кГц), красный/зеленый/синий 12 выход тразистора (2 точек касания высокая скорость 100 кГц, 6 pointsmedium скорости 20 кГц); 1 RS232; Расширяется до 3)
FBs-40MAT2-AC
24 точек 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 6 точек касания средней скорости 20 кГц, 8 pointsmedium скорость всего 5 кГц); 16 Выход тразистора (2 точек касания высокая скорость 100 кГц, 6 точек касания средней скорости 20 кГц); 1 RS232 (с возможностью расширения до 3 лет)
FBs-60MAT2-AC
36 очков 24VDC цифровой вход (2 точек касания высокая скорость 100 кГц, 6 точек касания средней скорости 20 кГц, 8 pointsmedium скорость всего 5 кГц); 24 Выход тразистора (2 точек касания высокая скорость 100 кГц, 6 точек касания средней скорости 20 кГц); 1 RS232 (с возможностью расширения до 3 лет)
2.MB передовые основные узлы
FBs-10MCR2-AC
6 точек касания 24VDC цифровой вход (2 точек касания высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц, 2 точек касания средней скорости всего 5 кГц); 4-мя точками реле; 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; I/O не расширяемая
FBs-14MCR2-AC
8 баллов 24VDC цифровой вход (2 точек касания высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц, 4 точек касания средней скорости всего 5 кГц); 6 точек касания реле; 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; I/O не расширяемая
FBs-20MCR2-AC
12 точек касания 24VDC цифровой вход (4 точек касания высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц, 6 точек касания средней скорости всего 5 кГц); 8 баллов реле; 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
FBs-24MCR2-AC
14 очков 24VDC цифровой вход (4 точек касания высокая скорость 200 кГц, 4 точек касания средней скорости 20 кГц, 6 точек касания средней скорости всего 5 кГц); 10 точек касания реле; 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
FBs-32MCR2-AC
20 точек касания 24VDC цифровой вход (6 баллов высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц, 8 баллов) Средняя скорость всего 5 кГц), красный/зеленый/синий 12 точек касания реле; 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
FBs-40MCR2-AC
24 точек 24VDC цифровой вход (6 баллов высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц, 8 баллов) Средняя скорость всего 5 кГц); 16 точек касания реле; 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
FBs-60MCR2-AC
36 очков 24VDC цифровой вход (8 баллов высокая скорость 200 кГц, 8 баллов) Средняя скорость всего 5 кГц); 24 точек реле (1 шт.), RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; съемный клеммный блок
FBs-10MCT2-AC
6 точек касания 24VDC цифровой вход (2 точек касания высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц, 2 точек касания средней скорости всего 5 кГц); 4 Выход тразистора (2 точек касания высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц); 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; I/O не расширяемая
FBs-14MCT2-AC
8 баллов 24VDC цифровой вход (2 точек касания высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц, 4 точек касания средней скорости всего 5 кГц); 6 выход тразистора (2 точек касания высокая скорость 200 кГц, 4 точек касания средней скорости 20 кГц); 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; I/O не расширяемая
FBs-20MCT2-AC
12 точек касания 24VDC цифровой вход (4 точек касания высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц, 6 точек касания средней скорости всего 5 кГц); 8 Выход тразистора (4 точек касания высокая скорость 200 кГц, 4 точек касания средней скорости 20 кГц); 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
FBs-24MCT2-AC
14 очков 24VDC цифровой вход (4 точек касания высокая скорость 200 кГц, 4 точек касания средней скорости 20 кГц, 6 точек касания средней скорости всего 5 кГц); 10 выход тразистора (4 точек касания высокая скорость 200 кГц, 4 точек касания средней sped 20 кГц); 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
FBs-32MCT2-AC
20 точек касания 24VDC цифровой вход (6 баллов высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц, 8 баллов) Средняя скорость всего 5 кГц), красный/зеленый/синий 12 выход тразистора (6 баллов высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц); 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
FBs-40MCT2-AC
24 точек 24VDC цифровой вход (6 баллов высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц, 8 баллов) Средняя скорость всего 5 кГц); 16 Выход тразистора (6 баллов высокая скорость 200 кГц, 2 точек касания средней скорости 20 кГц); 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
FBs-60MCT2-AC
36 очков 24VDC цифровой вход (8 баллов высокая скорость 200 кГц, 8 баллов) Средняя скорость всего 5 кГц); 24 Выход тразистора (8 баллов высокая скорость 200 кГц); 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
3. Основные единицы позиционирования NC
FBs-20MNR2-AC
Комплект из 2 предметов (1 Ось) 920 кГц 5VDC цифровой дифференциальный вход переменного тока, 10 точек касания 24VDC цифровой вход (4 точек касания высокая скорость 200 кГц, 6 точек касания средней скорости всего 5 кГц); комплект из 2 предметов (1 Ось) 920 кГц 5VDC цифровой дифференциальный выход, 6 точек касания реле (1 шт.), RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
FBs-32MNR2-AC
4 комплекта в партии (2 оси) 920 кГц 5VDC цифровой дифференциальный вход переменного тока, 16 точек касания 24VDC цифровой вход (4 точек касания высокая скорость 200 кГц, 8 баллов) Средняя скорость всего 5 кГц); 4 комплекта в партии (2 оси) 920 кГц 5VDC цифровой дифференциальный выход, 8 баллов) реле (1 шт.), RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
FBs-44MNR2-AC
8 комплектов (4 оси) 920 кГц 5VDC цифровой дифференциальный вход переменного тока, 20 точек касания 24VDC цифровой вход (8 баллов) Средняя скорость всего 5 кГц); 8 комплектов (4 оси) 920 кГц 5VDC цифровой дифференциальный выход, 8 баллов) реле (1 шт.), RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
FBs-20MNT2-AC
Комплект из 2 предметов (1 Ось) 920 кГц 5VDC цифровой дифференциальный вход переменного тока, 10 точек касания 24VDC цифровой вход (4 точек касания высокая скорость 200 кГц, 6 точек касания средней скорости всего 5 кГц); комплект из 2 предметов (1 Ось) 920 кГц 5VDC цифровой дифференциальный выход, 6 выход тразистора (средняя высокая скорость 200 кГц); 1 RS232 (с возможностью расширения до 5); Встроенный РТК; Съемный клеммный блок
FBs-32MNT2-AC
4 комплекта в партии (2 оси) 920 кГц 5VDC цифровой дифференциальный вход переменного тока, 16 точек касания 24VDC цифровой вход (4 точек касания высокая скорость 200 кГц, 8 баллов) Средняя скорость всего 5 кГц); 4 комплекта в партии (2 оси) 920 кГц 5VDC цифровой дифференциальный выход, 8 Выход тразистора (4 точек касания высокая скорость 200 кГц); 1 RS232 (с возможностью расширения до 5); Встроенный РТК; Съемный клеммный блок
FBs-44MNT2-AC
8 комплектов (4 оси) 920 кГц 5VDC цифровой дифференциальный вход переменного тока, 20 точек касания 24VDC цифровой вход (8 баллов) Средняя скорость всего 5 кГц); 8 комплектов (4 оси) 920 кГц 5VDC цифровой дифференциальный выход, 8 низкоскоростной выход тразистора; 1 RS232 (с возможностью расширения до 5); Встроенный беспроводной модуль Bluetooth РТК; Съемный клеммный блок
4.DIO модули расширения
FBs-24XYR-AC
14 очков 24VDC цифровой вход переменного тока, 10 точек касания релейный выход, встроенный блок питания
FBs-40XYR-AC
24 точек 24VDC цифровой вход переменного тока, 16 точек касания релейный выход, встроенный блок питания
FBs-60XYR-AC
36 очков 24VDC цифровой вход переменного тока, 24 точек релейный выход, встроенный блок питания
FBs-24XYT-AC
14 очков 24VDC цифровой вход переменного тока, 10 pointstransistor выход, встроенный блок питания
FBs-40XYT-AC
24 точек 24VDC цифровой вход переменного тока, 16 pointstransistor выход, встроенный блок питания
FBs-60XYT-AC
36 очков 24VDC цифровой вход переменного тока, 24 pointstransistor выход, встроенный блок питания
8 баллов 24VDC цифровой вход переменного тока, 8 pointstransistor выход
FBs-16YT
16 pointstransistor выход
FBs-24YT
24 точек высокой плотности транзистор смеситель для раковины (T) выход (0.1A макс.), 30 контактов заголовок с защелкой
FBs-24XYT
14 точек 24VDC цифровой вход, 10 pointstransistor выход
FBs-40XYT
24 точек 24VDC цифровой вход переменного тока, 16 pointstransistor выход
FBs-60XYT
36 очков 24VDD цифровой вход переменного тока, 24 pointstransistor выход
6.AIO модули
FBs-2DA
2 канала, 14-bit аналоговый выход модуля (до 10 лет ~ 10V, 0 ~ 10В или −20 ~ 20mA, 0 ~ 20mA)
FBs-4DA
4 канала, 14-bit аналоговый выход модуля (до 10 лет ~ 10V, 0 ~ 10В или −20 ~ 20mA, 0 ~ 20mA)
FBs-4A2D
4 канала, 14-bit аналоговые входные (такой же, как указано 6AD)+ 2 канала, 14-bit с аналоговым выходом (та же спецификация 2DA) комбо модуль
FBs-6AD
6 каналов, 14-bit аналоговый модуль ввода (до 10 лет ~ 10V, 0 ~ 10В или −20 ~ 20mA, 0 ~ 20mA)
FBs-2A4RTD
2 канала, 14-bit аналоговые входные (одна и та же техническими характеристиками, как 6AD) + 4 канала температуры компании "feilong" вход (одна и та же техническими характеристиками, как 6RTD) комбо модуль
FBs-2A4TC
2 канала, 14-bit аналоговые входные (одна и та же техническими характеристиками, как 6AD)+ 4 канала регулятор температуры с термопарным температурный вход (одна и та же техническими характеристиками, как 6TC) комбо модуль
FBs-2TC
2 каналов, регулятор температуры с термопарным температурный модуль входного сигнала с 0,1 °C разрешения.
FBs-6TC
6 каналов, регулятор температуры с термопарным температурный модуль входного сигнала с 0,1 °C разрешения.
FBs-6RTD
6 каналов, температуры компании "feilong" Модуль входного сигнала с 0,1 °C разрешения.
FBs-16TC
16 каналов, регулятор температуры с термопарным температурный модуль входного сигнала с 0,1 °C разрешения.
FBs-16RTD
16 каналов, температуры компании "feilong" Модуль входного сигнала с 0,1 °C разрешения.
Несколько персонажей с графикой на основе параметров панель ввода, встроенный RFID чтение
8. В случае образцов специфических модулей
FBs-7SG1
1 Набор 8 цифр, 7 сегментов/4 знака после запятой 16 сегментный светодиодный дисплей (или 64 точек независимой светодиодного) выходной модуль дисплея, 16 наклонных штрихов коннектора
FBs-7SG2
2 наборы для ухода за кожей 8 цифр, 7 сегментов/4 знака после запятой 16 сегментный светодиодный дисплей (или 128 точек независимой светодиодного) выходной модуль дисплея, 16 наклонных штрихов коннектора
FBs-32DGI
8 комплектов 4 знака после запятой (Всего 32 знака после запятой) плавленый выключатель (или 128 точек данные кабели, легко носить с собой) мультиплекс Модуль входного сигнала, 30 контактов коннектора
9 коммуникационные модули
FBs-CM22
Устройство работающее от прикуривателя с 2 портами RS232 (Port3 + порт 4) коммуникационный модуль
FBs-CM55
Устройство работающее от прикуривателя с 2 портами RS485 (Port3 + порт 4) коммуникационный модуль
FBs-CM25
1 порт RS232 (Port3) + 1 порт RS485 (порт 4) коммуникационный модуль
FBs-CM25E
1 порт RS232 (Port3) + 1 порт RS485 (порт 4) + Gigabit Ethernet сетевой интерфейс коммуникационный модуль
FBs-CM55E
1 порт RS485 (Port3) + 1 порт RS485 (порт 4) + Gigabit Ethernet сетевой интерфейс коммуникационный модуль
FBs-CM5H
Реле общего назначения 4 порта RS485 концентратор с photocouple изоляции, RS485 могут быть подключены к внешнему star соединение
FBs-CM25C
Реле общего назначения RS232 для RS485/RS422 интерфейс связи конвертер с photocouple изоляции
FBs-CM5R
Реле общего назначения RS485 Ретранслятор с photocouple изоляции
10. Доски связи
FBs-CB2
1 порт RS232 (порт 2) Коммуникационная панель
FBs-CB5
1 порт RS485 (порт 2) плата связи
FBs-CB22
2 порта RS232 (порт 1 + порт 2) плата связи
FBs-CB25
1 порт RS232 (порт 1) + 1 порт RS485 (порт 2) связь Кабан
FBs-CB55
Устройство работающее от прикуривателя с 2 портами RS485 (порт 1 + 2 порта) Коммуникационная панель
FBs-CBE
1 порт 10 База T Ethernet плата связи
FBs-cbeh
1 порт 100 Base T Ethernet коммуникационная панель
FBs-30GM
FBs-30GM 3-Axis с линейная и круговая интерполяция передовых двигательных контроля холодильного агрегата, комплект из 3 предметов, Комплект 200 кГц высокой скорости импульса вход переменного тока, комплект из 3 предметов, комплект 500 кГц высокой скорости с импульсным выходом, 14 очков основного блока, 16 Mбайт Емкость программы, 20K слов, сохраняющие файл, встроенный RS485 и Ethernet, 7,62 мм съемный клеммный блок
11. Простые HMI & RFID карты
FBs-DAP-B
16X2 ЖК-дисплей, 20 клавиши клавиатуры, 24VDC источник электропитания, RS485 сообщение. Порт, встроенный RFID считыватель
FBs-DAP-BR
16X2 ЖК-дисплей, 20 клавиши клавиатуры, 24VDC источник электропитания, RS485 сообщение. Порт, напишите модуль с BR
FBs-DAP-C
16X2 ЖК-дисплей, 20 клавиши клавиатуры, 5VDC источник электропитания, RS232 сообщение. Порт, встроенный RFID чтение
FBs-DAP-CR
16X2 ЖК-дисплей, 20 клавиши клавиатуры, 5VDC источник электропитания, RS232 сообщение. Порт, напишите модуль с CR
CARD-H
Чтения/записи беспроводная карта (для FBs-DAP-BR/CR и FBs-PEPR)
12. Ручной программирования панель
FP-08
FBs-ПЛК серии портативный программатор
13. Светодиодный дисплей
DBAN.8-4R
0,8 "4-разрядный 16 сегментный светодиодный дисплей, n, означает R (красный) 16 сегментный светодиодный дисплей персонажей установки может быть 1 ~ 4
DBAN2.3-4R
2,3 "4-разрядный 16 сегментный светодиодный дисплей, n, означает R (красный) 16 сегментный светодиодный дисплей персонажей установки может быть 1 ~ 4
14. Запчасти
FBs-TBOX
46 см x 32 см x 16 см чемодан, содержащий FBs-24MCT основной единицы. FBs-CM25E коммуникационный модуль (RS232 + RS485 + Gigabit Ethernet сетевой), 14 имитация переключателей входного сигнала, 10 Внешняя батарея релейный выход, розетки, I/O, периферийных устройств, таких как шаговый мотор, энкодер, 7-в корпусе с двурядным расположением выходов, в том числе 10 10 мм светодиодный индикатор, плавленый выключатель и 16 Клавиша клавиатуры.
FBs-пакет
FBs-PLC памяти программы пакет с 20к слова, 20K слов, переключатель защиты от записи
MD4M для DB9F кабель связи (FBs Основной блок порта 0 RS232 подключаются к стандартным DB9M), длина 150 см
FBs-232P0-9M-400
MD4M для DB9M кабель связи (FBs Основной блок порта 0 RS232 подключаться к DB9F), длина 400 см
FBs-U2C-MD-180
Коммуникационный преобразователь кабель со стандартным USB AM к разъему RS232 MD4M разъем (используется в стандартную коробку для ПК USB к FBs Основной блок порта 0 RS232), длина 180 см
