13,56 МГц Смарт USB NFC RFID считыватель модуль со съемной антенной платы ACM1252U-Y3
Введение
1.Модуль чтения USB NFC ACM1252U-Y3 со съемной антенной разработан на основе бесконтактной технологии 13,56 МГц. Как и его предшественник, сертифицированный считыватель ACR1252U-A1 NFC Forum, ACM1252U-Y3 поддерживает все три режима NFC (считыватель карт/писатель, эмуляция карт и одноранговая связь). Этот модуль считывания смарт-карт предназначен для быстрой и легкой интеграции со встроенными системами.
2.ACM1252U-Y3 поддерживает ISO 14443 типа A и B карты, и FELICAИ ISO 18092-совместимые метки NFC. Он также поддерживает другие устройства NFC со скоростью доступа до 424 кбит/с и близостью, рабочее расстояние до 50 мм (в зависимости от типа бирки). Обновление прошивки после установки также поддерживается, что устраняет необходимость в дополнительной модификации оборудования. В

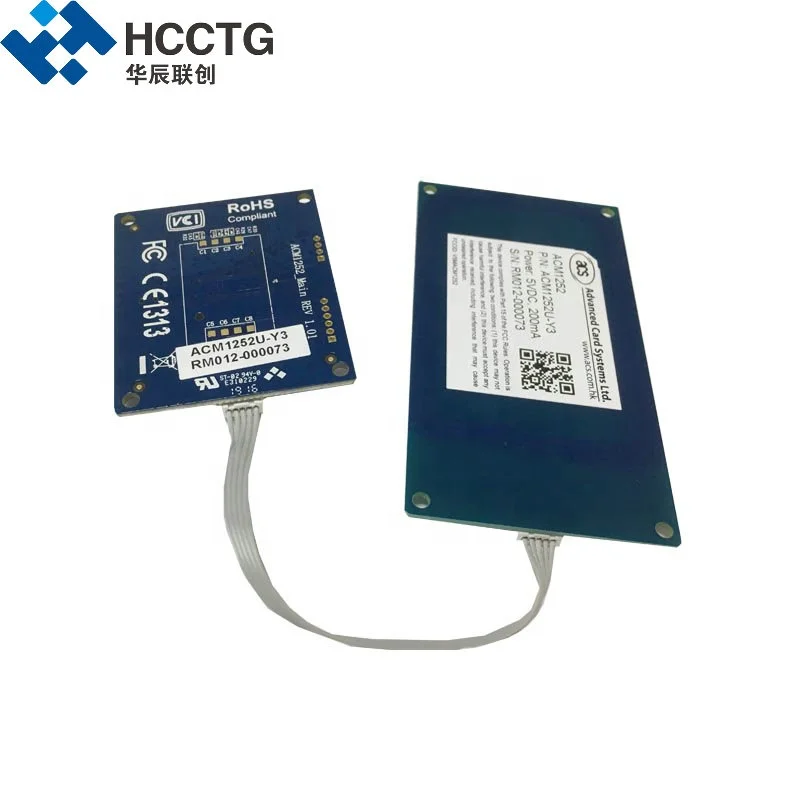

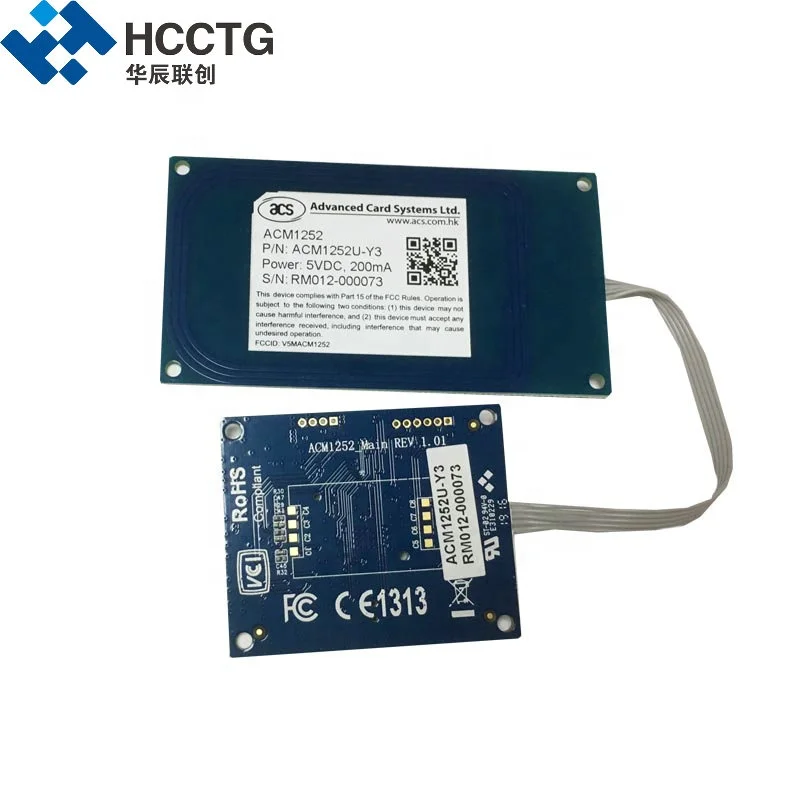

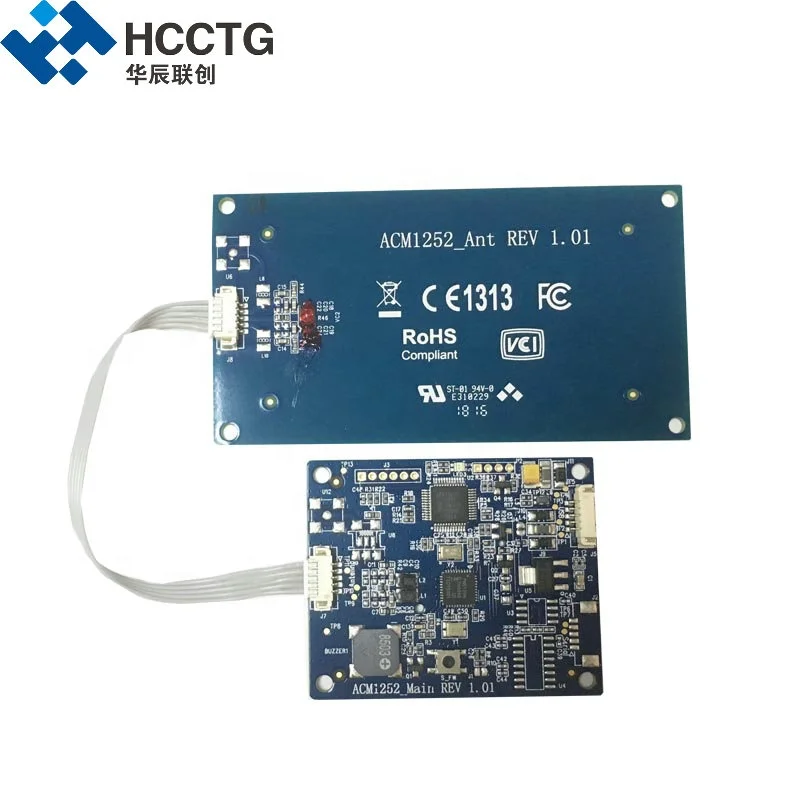

3.ACM1252U-Y3 поставляется со съемной антенной и дополнительным usb-кабелем, что делает его идеальным фронтальным интерфейсным модулем для включения транзакций NFC для приложений с использованием платежных систем торгового автомата, киосков, игровые автоматы и другие интегрированные системы.
Особенности
1.Полная скорость USB 2,0 (12 Мбит/с)
2.Считыватель смарт-карт:
A)Бесконтактный считыватель интерфейс
B)Скорость чтения/записи 424 кбит/с
C)Встроенная антенна для бесконтактного доступа к бирке, с расстоянием считывания карт до 50 мм (в зависимости от типа бирки)
D)Поддержка ISO 14443 часть 4 типа A и B,СверхлегкийFELICA,
E)Топаз и все четыре типа NFC (ISO/IEC 18092 теги)
F)Встроенная функция предотвращения столкновений (доступен только один тег одновременно)
3.Поддержка NFC
A)Считыватель карт/Режим записи
B)Одноранговом режиме
C)Карта из ткани, имитирующий режим
4.Интерфейс SAM (по запросу)
5.Один слот SAM (по запросу)
6.Поддержка карты MCU ISO 7816 (класс A)
7.Программный интерфейс:
A)Поддерживает ПК/SC
B)Поддержка CT-API (через обертку поверх ПК/SC)
8.Встроенный периферийные устройства
9.Управляемый пользователем двухцветный светодиод
10.Пользователем управляемого зуммера
11.USB прошивки Upgradability
12.Поддерживает Android™ 3,1 и выше
13.Соответствует следующим стандартам:
A)EN60950/IEC 60950
B)ISO 18092 (NFCIP-1)
C)ISO 14443 частей, от 1 до 4 года
D)CE
E)FCC, аддитивного цветового пространства
F)VCCI
Г)ПК/SC
H)CCID
Я)Microsoft WHQL
J)ROHS 2
K)REACH.
ПрименениеS
1.Электронное управление
2.Электронный Банкинг и электронная оплата
3.E-товары для здоровья
4.Транспортировка
5.Сетевой безопасности
6.Системы контроля доступа
7.Программа лояльности
Технические характеристики
Универсальный последовательный интерфейс шины
Источник питания
От USB
Скорость
12 Мбит/с (полная скорость)
Напряжение питания
Регулируемые 5 V DC
Потребляемый ток
Макс. 200 мА
Бесконтактный считыватель смарт-карт интерфейс
Стандарт
ISO/IEC 18092 NFC, ISO 14443 ТИП A & B, FELICA
Протокол
ISO 14443 T = CL для ISO 14443-4 совместимых карт и T = CL эмуляция для, ISO 18092, FELICA и NFC тегов
Скорость чтения/записи смарт-карты
106 кбит/с, 212 кбит/с, 424 кбит/с
Рабочая частота
13,56 МГц
Рабочее расстояние
До 50 мм (в зависимости от типа карты)
Съемная антенна расстояние
Макс. Высота каблука 10 см
Интерфейс карты SAM (опционально)
Стандарт
ISO 7816
Протокол
Протокол T = 0 и T = 1
Встроенный периферийные устройства
Двухцветная LED-вспышка
Красный и зеленый
Зуммер
Монохром
Физические характеристики
Размеры

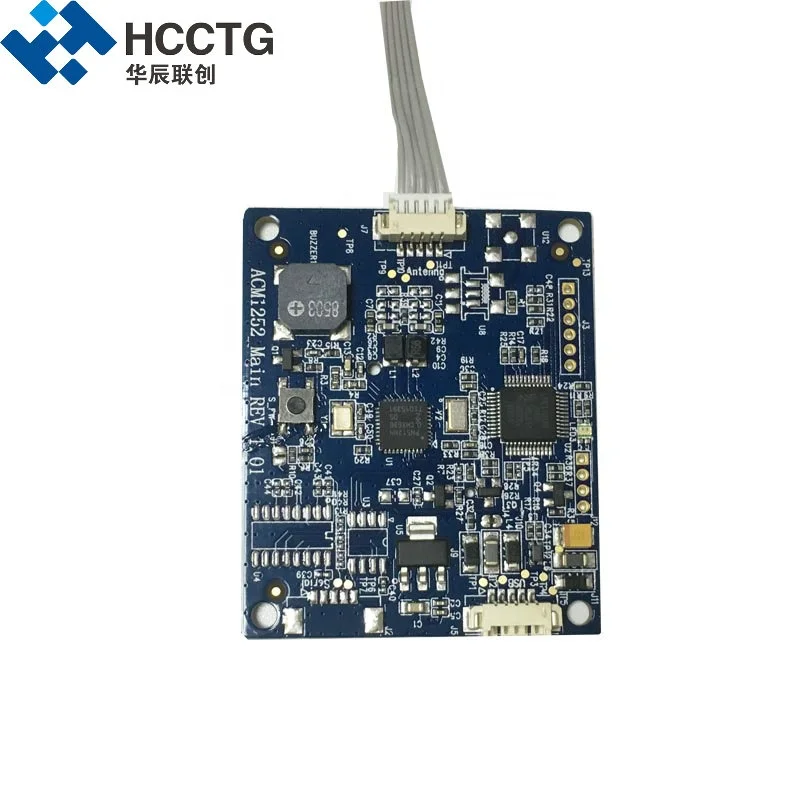

Основная плата: 55,0 мм (Д) x 45,0 мм (Ш) x 5,1 мм;

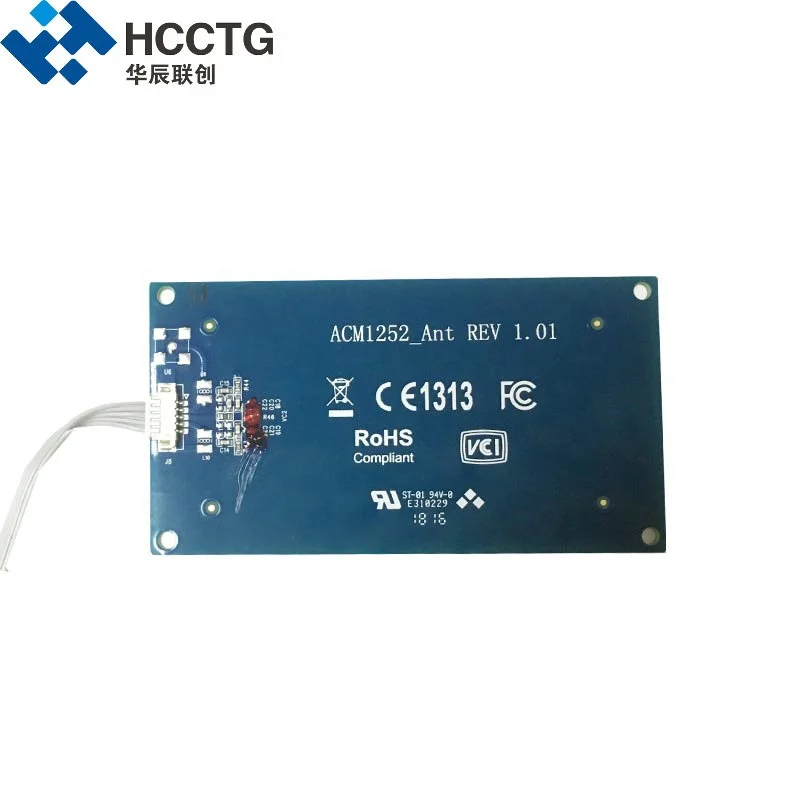

Плата антенны: 91,0 мм (Д) x 49,5 мм (Ш) x 5,1 мм (В)
Длина кабеля
1,0 м (USB)
Условия эксплуатации
Температура
0 °C-50 °C
Влажность
Макс. 90% (без конденсации).
Средняя наработка на отказ
500000 часов
Прикладного программирования интерфейса
ПК/SC
CT-API (через обертку поверх ПК/SC)
Сертификаты/соблюдения требований
EN60950/IEC 60950, ISO 14443, ISO 18092, ISO 7816 (по запросу), CE, FCC, VCCI, PC/SC, CCID, ROHS 2, REACH, USB Полная скорость Microsoft, WHQL для Windows 2000, Windows XP, Windows Vista, Windows7, Windows8, Windows 8,1, Windows Server 2003, Сервер Windows 2008, Windows® 2008 R2, сервер Windows 2012, Windows® 2012 R2.
Поддержка операционной системы драйвера устройства
Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8, Windows 8,1, Windows Server 2003, Windows Server 2008, Windows Server 2008 R2, сервер Windows 2012, сервер Windows 2012 R2, Linux, Mac OS, Android™ 3,1 и более поздних версий.
