Обрабатывающий центр с ЧПУ, румбы, 3 оси алюминиевый профиль обрабатывающий центр с ЧПУ

Функция:

1. Обрабатывающий центр с ЧПУ используется для обработки алюминиевого профиля, легких сплавов, ПВХ и стали. Верстак управляется ЧПУ и может вращаться под любым углом среди-90 °/0 °/+ 90 °.

2. Шпинделя оснащен 4,5 кВт Мотор с регулируемой частотой на 22000 оборотов в минуту и имеет ISO30 быстрый инструмент ручки.

3. Интерполяция оси X,Y,Z и W контролируется ЧПУ.

4. Рабочие характеристики и верстак опрокидывания безопасны и надежны под защитой уплотнительной крышки.

5. Оснащен 4 пневматическими Зажимными Устройствами,Может хранить 6 инструментов (сверление, фрезерование и нарезание резьбы) в инструментальном журнале.

6. Головка машины оснащена смазочным устройством и может обеспечить полную защиту головки машины.

Структура:

Корпус машины состоит из машинного основания и горизонтальной рамы, которая скользит на задней части корпуса машины. Все части являются двумя частями, все сварные стальные детали и обрабатываются высокоточным обрабатывающим центром.

Раздвижной механизм:

Все оси движутся на высокоточной и надежной линейной направляющей, все движущиеся части имеют централизованную автоматическую смазочную систему

Перемещение по оси колебательная система:

Ось X принимает механизм зубчатой рейки.

YИZ перемещается шариковым винтом

X Длина перемещения: 3500 мм; W ось:-90 °/0 °/+ 90 °

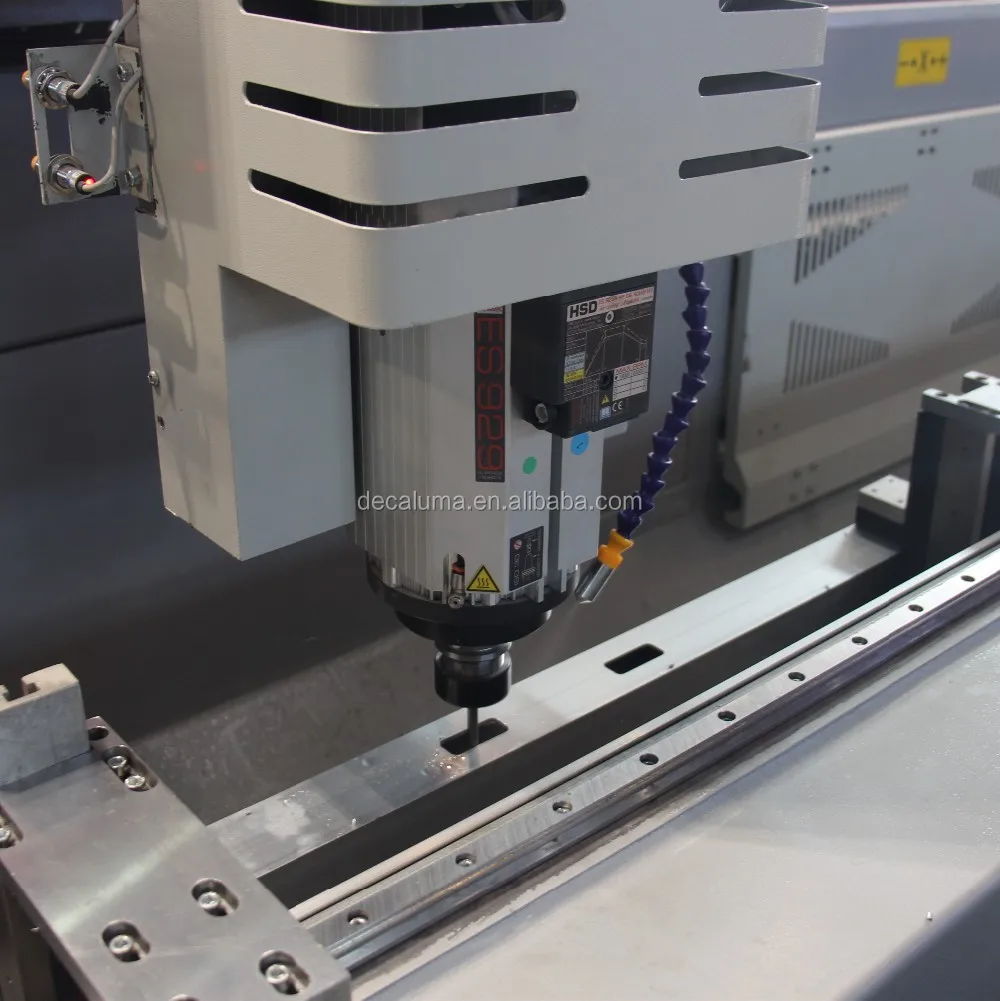

Шпиндель (сердцевина):

1.Шпиндель HSD (мировой основной бренд в этой области)

2. Оснащен двигателем кВт, его максимальная скорость вращения можетДоходить до22000 об/мин и имеет блок охлаждения ветра и стандартную ручку ножа и резец инструмента изменения в соответствии с переключателем детектора.

3. Ось W может достичь трёхсторонней и средней обработки профиля

4. Электрическая ось управляется системой CNC, которая может регулировать скорость вращения.

Инструмент смазки:

Оснащен микросмазочной системой для смазки инструмента.

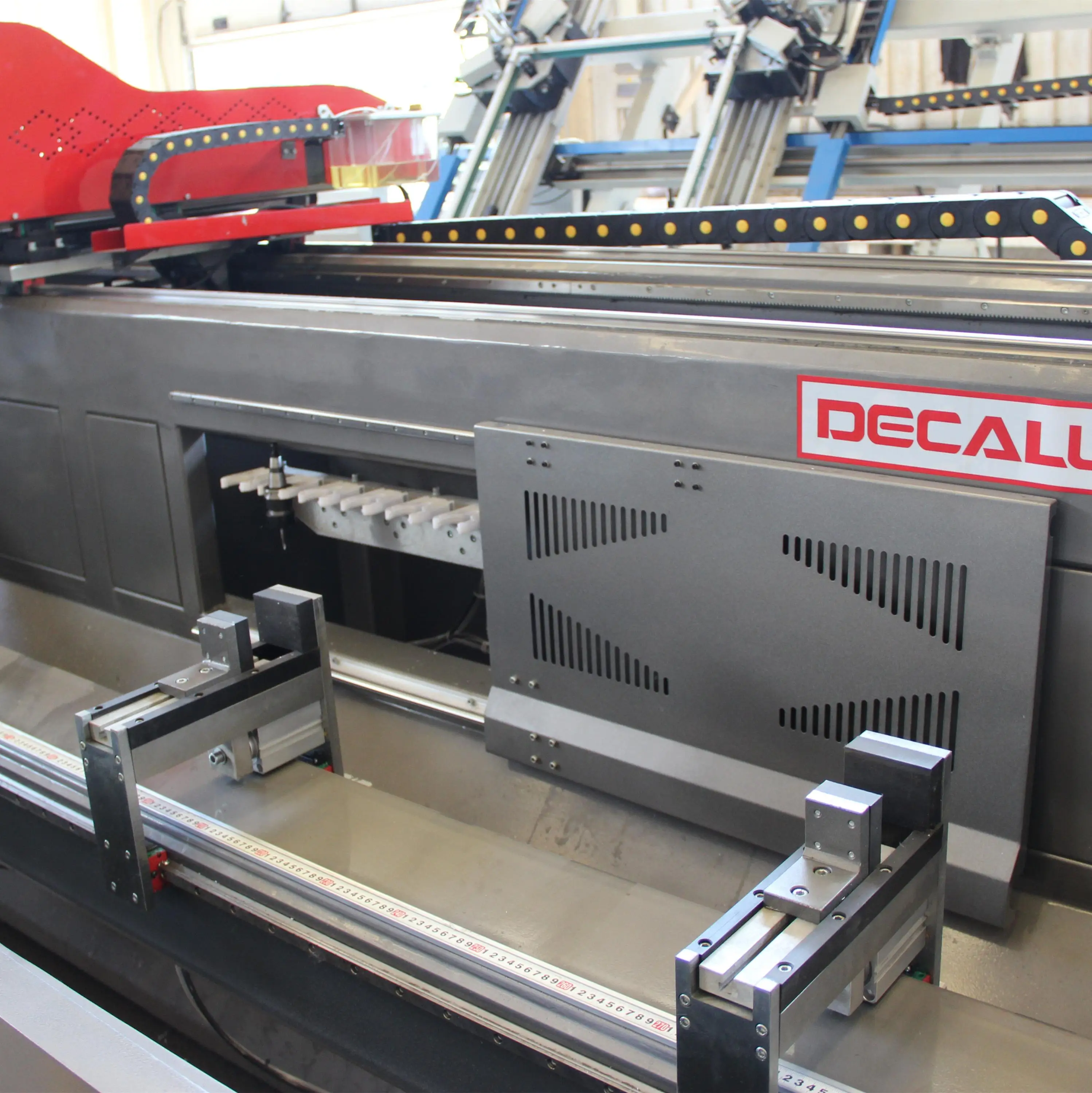

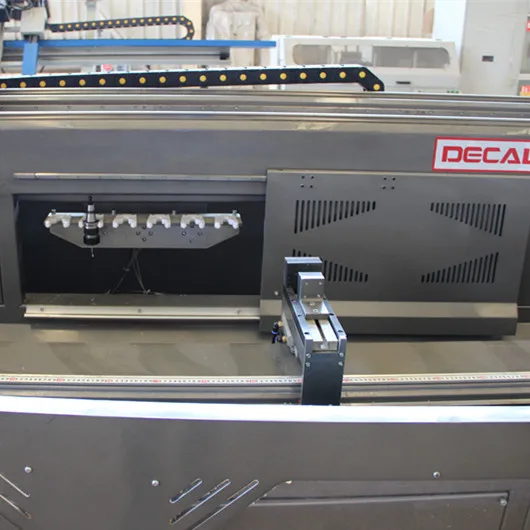

Журнал инструмент:

Установлен в средней части корпуса машины, оснащен 6 канавками для инструментов и пневматическим открывающим устройством, контролируемым системой чпу.

Рабочая действительный область:

Рабочая зона состоит из 4 пневматических зажимных устройств и зажимного профиля, движущихся на линейной направляющей, на левой стороне, есть панель для определения местоположения воздуха.

Электрический распределительный шкаф

Шкаф имеет преобразователь, драйвер и устройство с ЧПУ, все отправка и получение EMQ оснащены степенью защиты IP55, чтобы избежать крошки и жидкости.

Операционная панель управления является отдельной формой электрического шкафа управления.

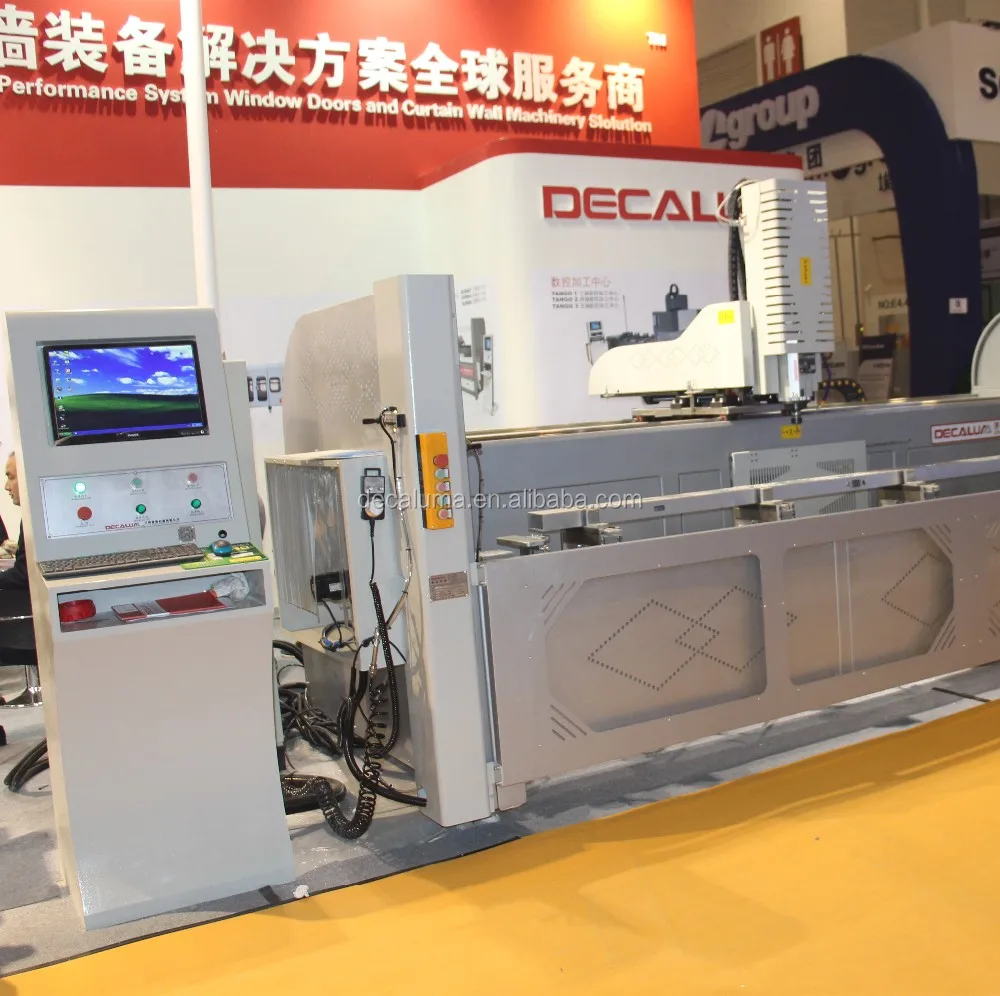

Операционная панель управления

Операционная панель управления имеет интерфейс человека-компьютера, состоит из IPC, клавиатуры и кнопки. С 2 внутренними и 1 внешними usb-портами для подключения сканера штрих-кодов и модулей дистанционного управления.

Процедура Особенности:

UГрафический интерфейс основан на операционной системе Windows, чтобы управлять машиной и обрабатывать заготовку и автоматически генерировать язык ISO.

UМожет генерировать раздел профиля через CAD

UМожет привести в секцию профиля через DXF

UМожет выполнять некоторые макроинструкции и осуществлять Управление последовательностью работы.

Программирование параметров

1.Возможность многократной обработки всех сторон профиля путем копирования и вставки.

2.Автоматическое измерение размера зажима и позиционирования

3.Может осуществить обработку визуализацииCAD2D(Можно реализовать 3D изображения)

4.Сканирование штрих-кода, За дополнительную плату в чрезвычайных ситуациях

Блок питания	380V50HZ, три фазы пять проводов
Общая мощность	О10KW
Расход воздуха	О100 л/мин
Рабочее давление	0,5-0.8MPA
Макс. Движение оси X	3500 мм
Макс. Движение оси Y	700 мм
Макс. Движение оси Z	560 мм
Оси X скорости	60000 мм/мин
Перемещение по оси Y скорости	20000 мм/мин
Перемещение по оси Z скорости	20000 мм/мин
Ось W	-90 °/0 °/+ 90 °
Шпиндель питания	S6 6.6KW S1 5.5KW
Шпинделя Скорость вращения	0-22000 об/мин
Точность позиционирования	± 0,02 мм
Фрезерные прибор шероховатости поверхности	Ra12.5μm
Диапазон обработки	200*200 мм
Измерение	5,1 *1,8* 2,1 м
Вес	2300 кг
