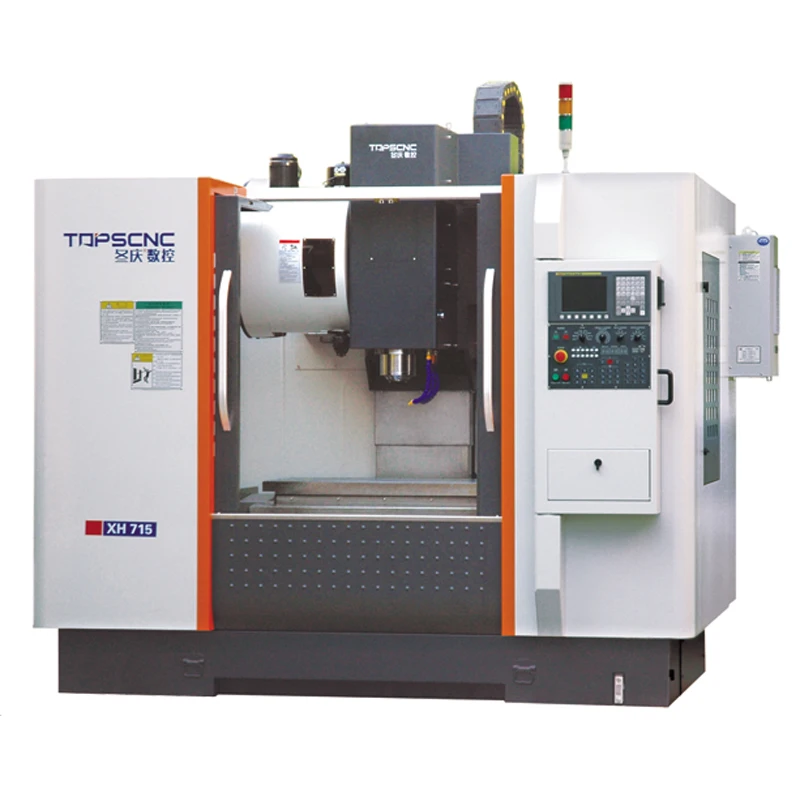

| Технический параметр/модель | Блок | XK/XH714 | XK/XH715 | XK/XH716 | XK/XH718 |
| Путешествия для осей X/Y/Z | Мм | 800/400/500 | 800/500/550 | 1000/600/650 | 1500/800/700 |
| Расстояние от носа шпинделя до поверхности стола | Мм | 150-670 | 130-630 | 130-780 | 150-850 |
| Расстояние от центра шпинделя до поверхности колонны | Мм | 530 | 550 | 600 | 850 |
| Рабочий стол (length×width) | Мм | 1000*430 | 950*500 | 1300*600 | 1700*800 |
| Максимальная загрузка таблицы | Кг | 500 | 600 | 1000 | 1500 |
| T-слот (ширина слота ×количество слотов ×шаг) | Мм | 18*3*125 | 18*3*150 | 18*5*120 | 22*5*135 |
| Скорость вращения шпинделя | Об/мин | 60-8000 | 60-6000 |
| Держатель инструмента (модель/диаметр) | | BT40/& phi;150 | BT50/& phi;190 |
| Привод манера шпинделя | | Ремень привода |
| Мощность двигателя шпинделя | КВт | 7,5/7,5 (30 мин) | 7,5/11(30 мин) | 11/15(30 мин) | 18,5/22(30 мин) |
| CNC система | | FANUC/ Mitsubishi / Siemens |
| Направляющий винт оси X,Y | Мм | 4008 | 4010 | 6310 |
| Направляющий винт оси Z | Мм | 4008 | 4010 | 5010 |
| Привод путь соединения | | Прямое соединение |
| Быстрое переключение осей X & Y/Z | М/мин | 16/24 | 16/24 | 20/24 | 20/24 |
| Максимальная скорость подачи резки | Мм/мин | 5-5000 |
| Мощность мотора трех осей | КВт | 1,2/1,8 | 1,4/1,8 | 2,5 | 4/7 |
| Автоматический обмен инструмента (только для обрабатывающего центра) | | | | | |
| Стандартное количество инструментов | | 16/16 | 20/20 | 24/24 | 24/24 |
| Максимальный диаметр/длина инструмента | Мм | Стиль диска: & phi;78/250, стиль шляпы: & phi;90/300 | & Phi; 112/350 |
| Макс. Диаметр инструмента | Мм | & Phi; 120 | & Phi; 200 |
| Макс. Вес инструмента | Кг | 7,8 | 18 |
| Инструмент для обмена на основе | | Детали для пневматического |
| Зажимные и ослабленные инструменты | | Автоматический (4 когта) |
| Средняя инструмент обмена времени | Сек | Стиль диска: 2-3, стиль шляпы: 6-8 |
| Точность позиционирования | Мм | Соответствует стандарту GB/T8771.4-1998 |
| Точность повторного позиционирования | Мм | Соответствует стандарту GB/T8771.4-1998 |
| Необходимое количество источника питания | КВА | 20/25 | 25/30 | 35/40 | 55/50 |
| Блок питания | | 3N-380V/50 Гц |
| Требования для сжатия воздуха | Кг/см² | ≥ 6 |
| Подача воздуха медленный | M3/мин | ≥ 0,5 |
| Вес машины | T | 3,8/4,2 | 4,8/5,2 | 7,8/8 | 11,5/12,5 |
| Габаритные размеры (длина × ширина × высота) | Мм | 2330x2180x2350 | 2660x2200x2600 | 3250x2700x2700 | 4260x3545x3200 |
