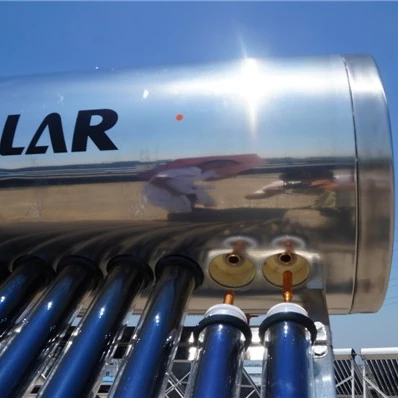

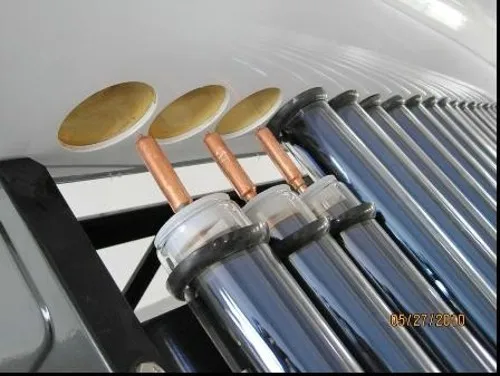

Heat pipe vacuum tube is adopted in this system as solar collecting device which is of the most efficient, heat pipe heads are plugged into copper pipe sockets are fixed in a row in storage tank with the end closed to prevent contamination of water, no water would go through vacuum tube but be heated by heat pipe heads with socket, so it is possible to remove the vacuum tube and heat pipes without draining the system. At the same time the water tank itself is pressurized so that it could be connected directly with tap water, which makes your daily using of hot water much more comfortable.

Designed specifically by LUCKY to perform efficiently in extremely cold climates, and Argon arc welding technology and Double-safety pressurized tank, the integrated insulation and the heat pipe vacuum tube produces a remarkable “all weather, all year round” performance.



 FEATURES
1. No water in vacuum tubes, each vacuum tube works individually, so the whole system could still work even several tubes are broken.
2. Even the environment’s temperature is extremely low, this system could still work well.
3. Heat energy transferred by vacuum tube with heat pipe rapidly.
4. Solar water heater could fit with many kinds of roof style because of the rational designed bracket.
5. Hot water with high pressure will bring you a comfortable shower.



Item No.	Solar Vacuum Tube		Effective Collector Area (M2)	Storage Tank Capacity (L)	Insulation (MM)	Diameter of water tank(mm) 20’GP	Loading Qty (set)
	Qty /Pcs	Size / mm					20’GP	40’HQ
JX-IP-C-10	10	Φ58*1800	0.93	100	57.5	480	59	143
JX-IP-C-15	15	Φ58*1800	1.39	150	57.5	480	45	110
JX-IP-C-20	20	Φ58*1800	1.86	200	57.5	480	36	88
JX-IP-C-24	24	Φ58*1800	2.25	240	57.5	480	28	68
JX-IP-C-30	30	Φ58*1800	2.79	300	57.5	480	23	56
JX-IP-C-36	36	Φ58*1800	3.37	360	57.5	480	20	48







External connections:

Item:	Size	Connection
Cold Water Inlet	3/4inch	Connection A
Drainage Hole	3/4inch	Connection B
Magnesium Rod	3/4inch	Connection C
Sensor Hole	1/2inch	Connection D
Electric Heater Element Hole	1inch	Connection E
Hot Water Outlet	3/4inch	Connection F
T/P Valve	3/4inch	Connection G
Vacuum Relief Valve	1/2”	Connection H



Electrical Heater: serves as backup heating element to ensure reliable and continuous hot water supply in rainy or cloudy day

Intelligent LCD Controller: Automatically controls the operation of solar system and provides protection system from overheating, electrical-shock, anti-freeze, etc.

Anode Magnesium: with its anode consumption to protect solar system from water scale and erosion

T&P & Safety Valve: Protecting water tank and pipeline from excessive pressure and temperature

WORKING PRINCIPLE



Water tank is closed to ensure enough pressure. Solar vacuum tubes absorb heat energy and transfer to copper heat pipe by aluminum fin, then heat pipe will bring heat energy to cold water in the tank to heat the water.





SPECIFICATION DATA

COMPACT PRESSURIZED SOLAR WATER HEATER
Item No.	JXIP-10	JXIP-15	JXIP-20	JXIP-25	JXIP-30
Solar tube	Tri-elements vacuum tube with heat pipe, Φ58X1800mm
Inner tank	Stainless Steel SUS304/2B, 1.2mm thickness
Outer tank	Galvanized Steel, 0.41mm thickness
Insulation	Polyurethane foam, density≥ 40kgs/m3, thickness ≥ 50mm
Bracket	Galvanized steel, thickness ≥1.6mm
Max. pressure	1.0MPa / 10 Bar
Optional Type	Color steel / Stainless steel / PVDF / Flat
Accessories	Electrical heater
Volume	100L	150L	200L	250L	300L
