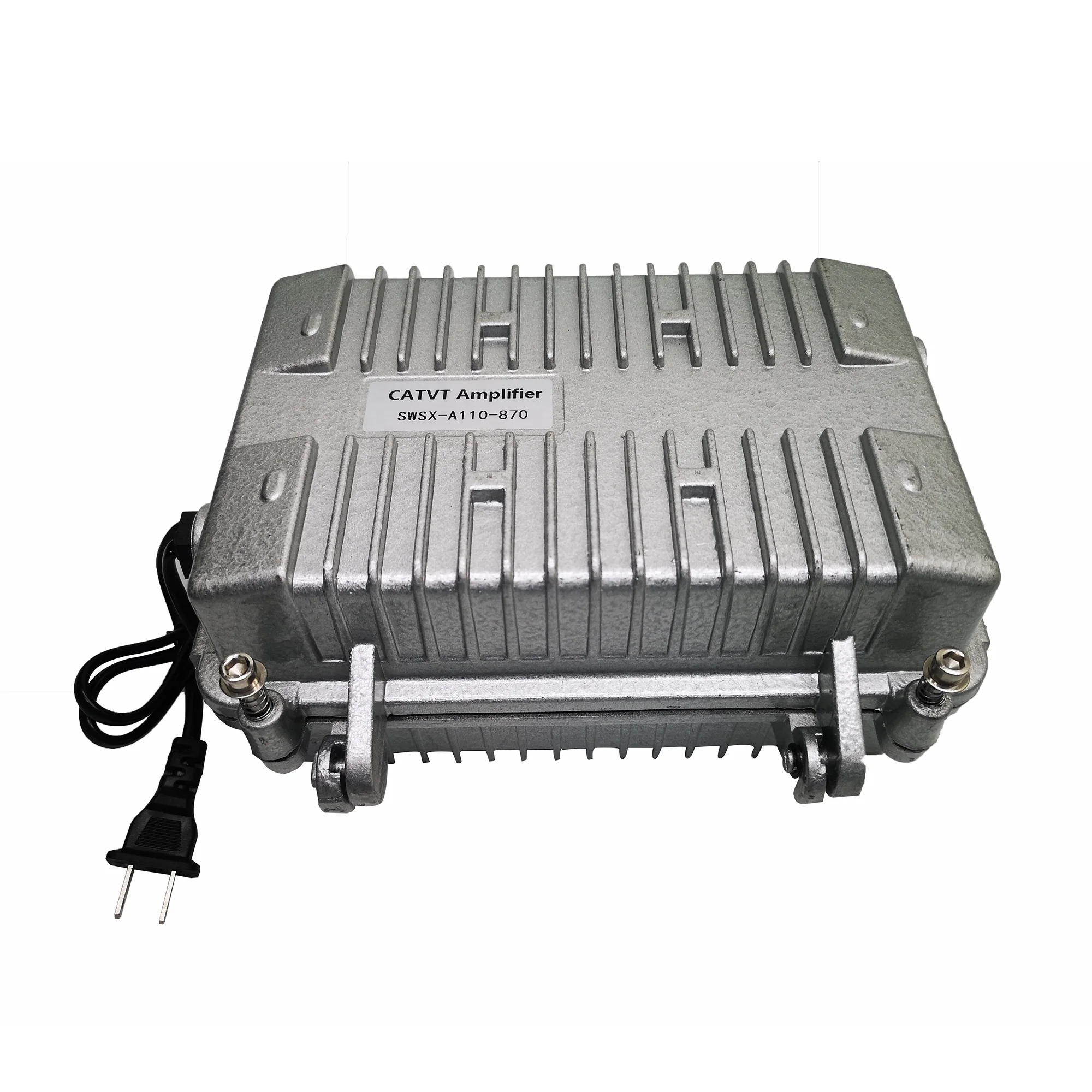

Открытый 2 Way РФ 38dB с высоким коэффициентом усиления выход двунаправленный кабельное телевидение CATV магистральный линия распределения усилитель сигнала AGC

SNP8238C, SNP8238C поле двунаправленный усилитель с АРУ-это новый усилитель с высоким коэффициентом усиления. Принять Оптимизированный дизайн цепи и научный и рациональный процесс. Высокая производительность AGC цепь управления подкладка изготовлена из меха черно полезные устойчивое зарядное устройство для усиления и низкий уровень искажений. Это самый лучший выбор для большого и среднего-Размер затрудняетесь в выборе правильного размера? Двунаправленный CATV сеть передачи.

Характеристика продукта

PHILIPS или NEC низкий уровень шума пуш-ап усилитель модули или GaAs пуш-ап усилитель модули используются в качестве forestage передач переднего хода пути. PHILIPS или NEC мощность-двойной арсенид галлия усилитель модули или усилитель GaAs модули используются в качестве выхода на сцене. Уровень выходного напряжения является стабильным и нелинейный индекс хорош.

(Power-двойной арсенид галлия усилитель модули или усилитель GaAs модули являются независимыми в SNP8238C.)

PHILIPS возврата усилитель модули используются в качестве обратно. Его искажение выявлении незначительного и коэффициент "сигнал/шум" слишком высока.

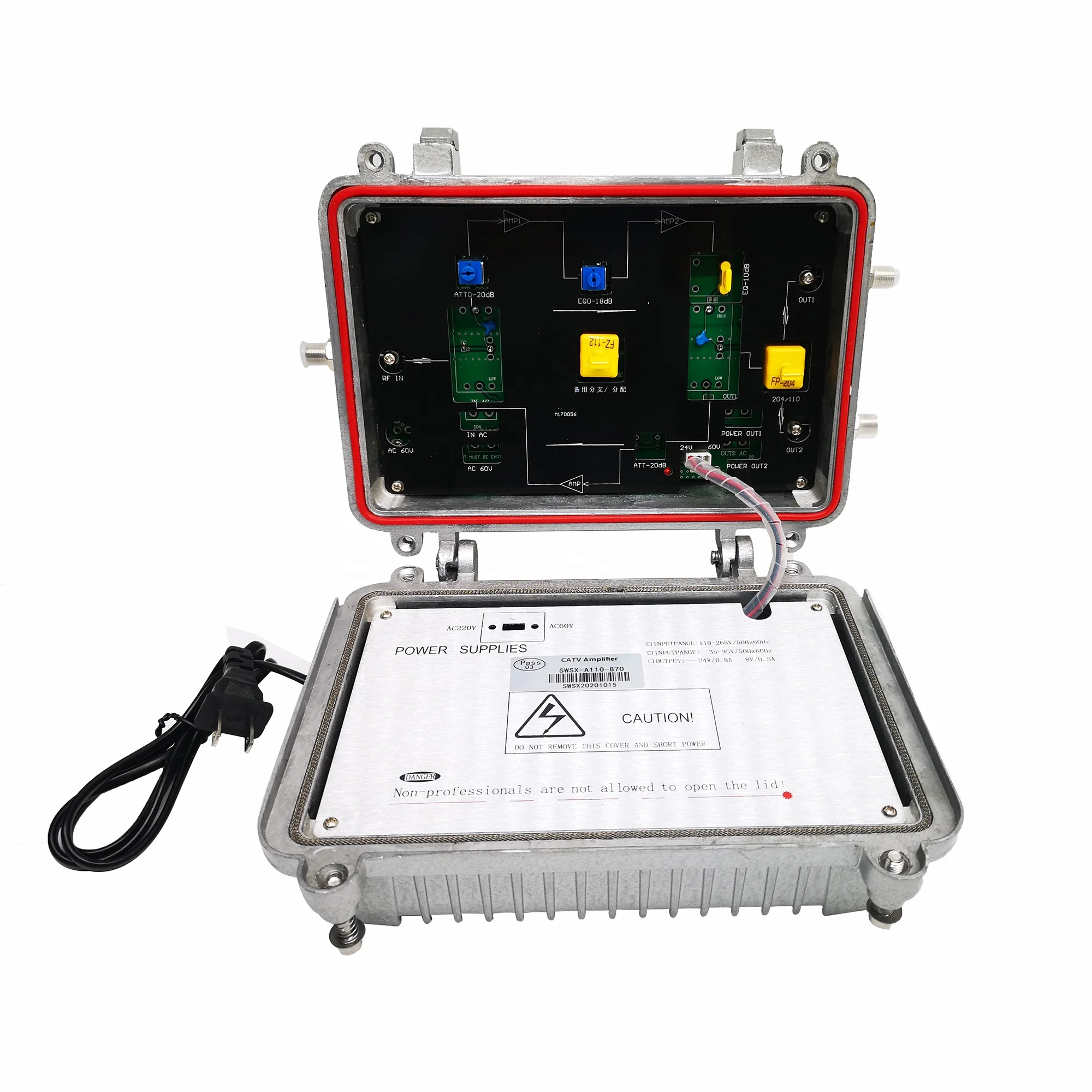

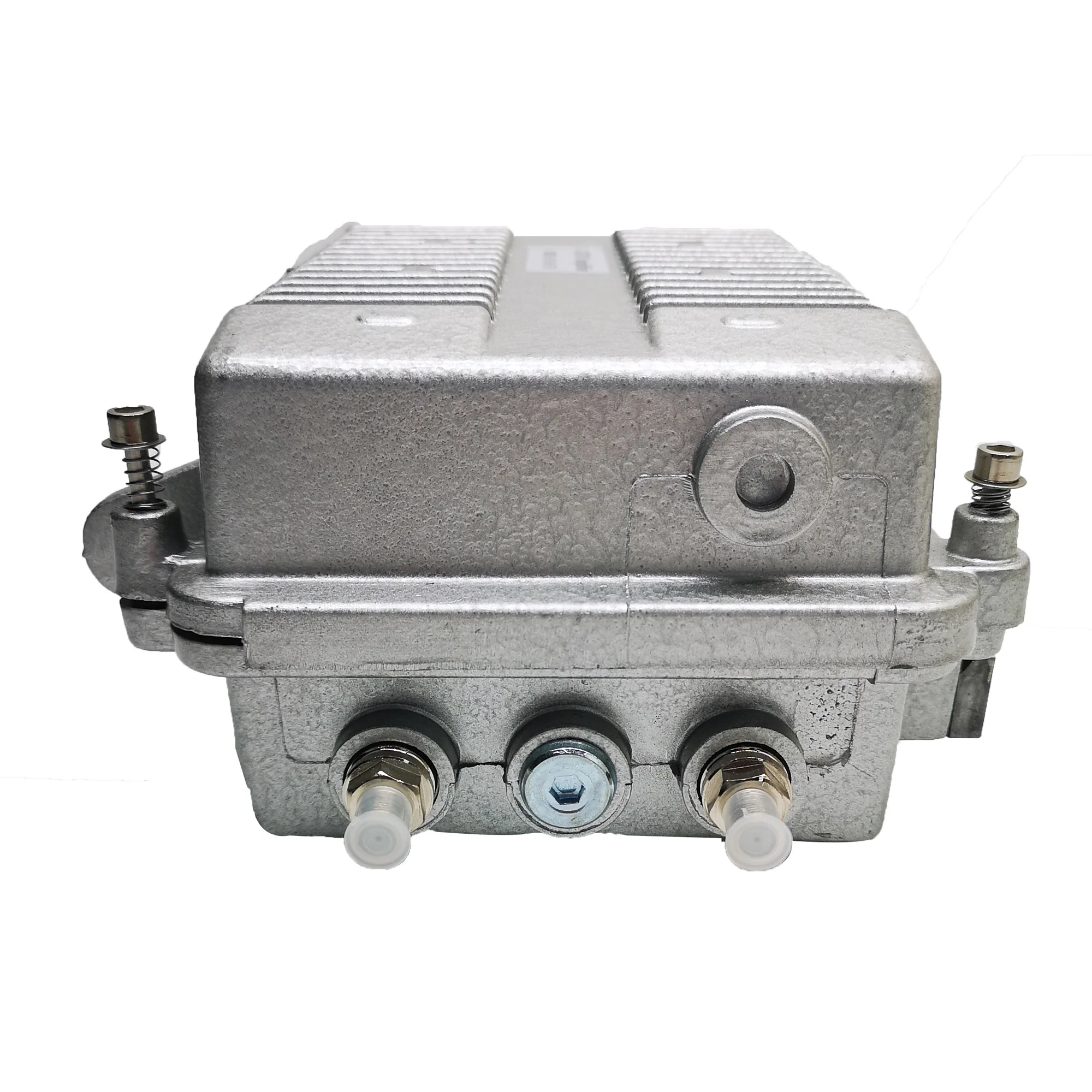

Это более удобно для отладки, потому что от внешних источников питания (или корректировка) дуплекс фильтры, подключаемый модуль фиксированной (регулируемый) Эквалайзеры, подключаемый модуль вывода приспособления для резки и научный и рациональный он-лайн обнаружения порта.

Оптимальное AGC система управления, потому что в некоторых случаях правильные настройки и стабильное соединение сигнала.

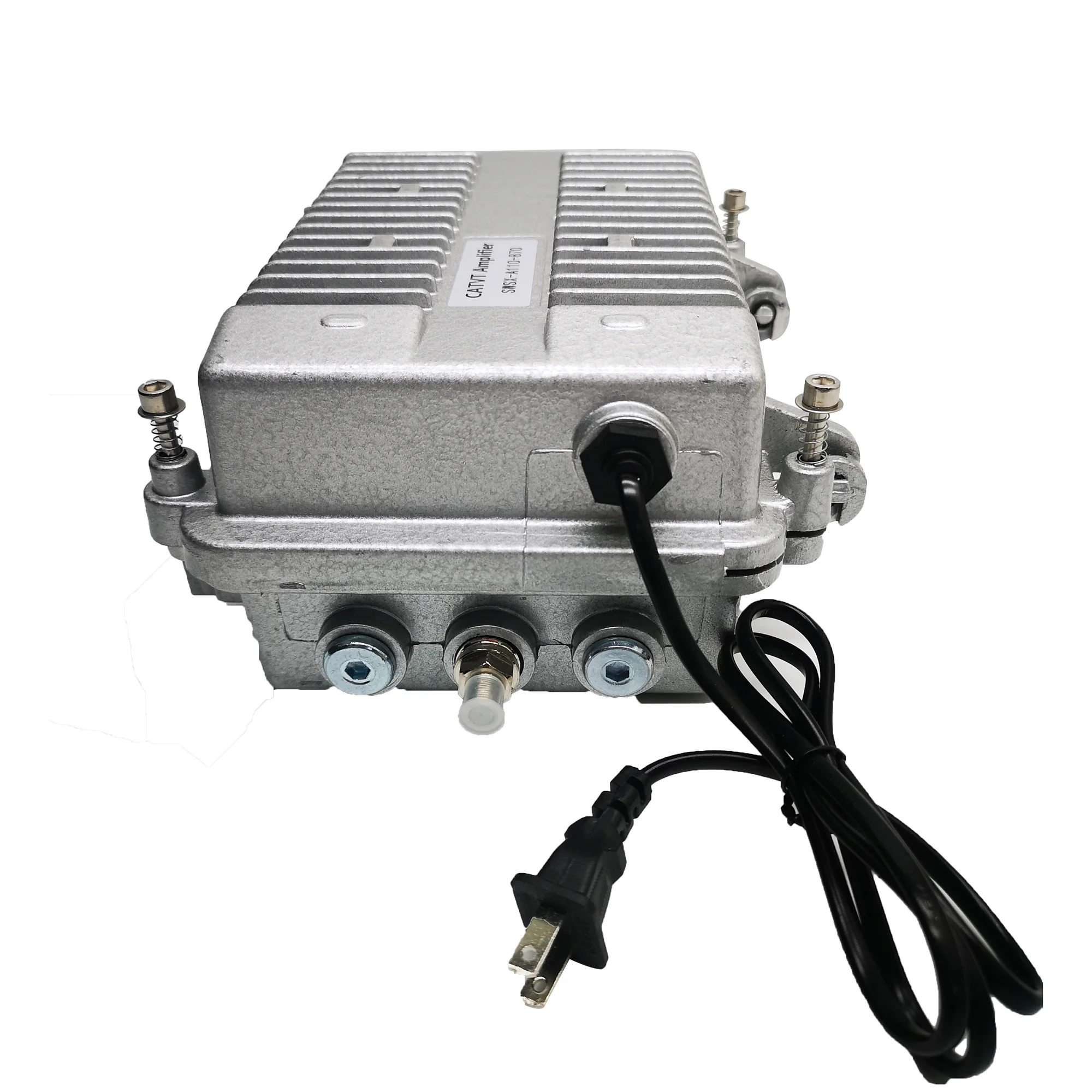

Оборудование может работать непрерывно на открытом воздухе при плохом условий окружающей среды, из-за водонепроницаемый алюминиевый корпус, высокая надежность структура слежения за импульсный источник питания и молниезащиты.

Блок-схема

Индекс метода

Предмет	Блок			Параметр метода
				SNP8238C-X		SNP8338C-X
Нисходящий канал передачи путь
Частотный диапазон		МГц	53/85 ~ 862				53/85 ~ 862
Номинальный коэффициент усиления		ДБ	OUT1: ≥ 38 OUT2: ≥ 36 FP-204 выход		OUT1: ≥ 40 OUT2: ≥ 30 FZ-110 выход		OUT1: ≥ 38 OUT2: ≥ 38
Минимальный кожа с необработанным		ДБ	≥ 36				≥ 38
Номинальный входной уровень		Dbμ	72
От номинального выходного уровня		Dbμ	106/108			110/110
Это действительно плоский экран браслета		ДБ	± 0,75
Коэффициент шума		ДБ	≤ 10
Обратные потери		ДБ	≥ 16
Диапазон затухания		ДБ	1-18 (фиксированная вставка, 1dB шаговый двигатель)
Равновесие диапазон		ДБ	1-15 (фиксированная вставка, 1 дБ шаг)
C/CTB		ДБ	≥ 67 (примечание 1)
C/ОГО		ДБ	≥ 69 (примечание 1)
AGC пилот несущая частота		МГц	168,25 (или до пользователей)
AGC характеристика		ДБ	± 4 (вход) / ± 0,5 (выход)
Группа задержки		Ns	≤ 10 (112,25 МГц/116,68 МГц)
Сигнал гудеть соотношение		%	<2
Коэффициент усиления стабильности		ДБ	-1,0 ~ + 1,0
По восходящей линии передачи путь
Частотный диапазон		МГц	5 ~ 42/65
Номинальный коэффициент усиления		ДБ	OUT1: ≥ 20 OUT2:≥ 20 FP-20 выход		OUT1: ≥ 22 OUT2: ≥ 12 FZ-11 выход		≥ 20
Минимальный кожа с необработанным		ДБ	≥ 20		≥ 22		≥ 20
Максимальный уровень выходного напряжения		Dbμ	≥ 110
Это действительно плоский экран браслета		ДБ	± 0,75
Коэффициент шума		ДБ	≤ 12
Обратные потери		ДБ	≥ 16
Перевозчик второго заказа Интер-модуляции соотношение		ДБ	≥ 52 (При испытании: Уровень выходного сигнала 110 дБмкВ; Просим учитывать, что в связи с замерами точка F1 = 10 МГц, F2 = 60 МГц, F3 = f2-f1 = 50 МГц)
Группа задержки		Ns	≤ 20 (57 МГц/59 МГц)
Сигнал гудеть соотношение		%	<2
Основные характеристики
Волновое сопротивление		Ω	75
Тест интерфейса		ДБ	-20 ± 1
Напряжение питания		V	A: переменного тока (135 ~ 250) v-образный вырез, B: переменного тока (35 ~ 90) v-образный вырез
Impulse Выдерживаемое Напряжение (10/700μs)		KV	> 5
Потребляемая мощность		W	≤ 25			≤ 30
Размеры		Мм	250 (Д) * 205 (Ш) * 125(H)			290 (Д) * 220 (Ш) * 125(H)

Специальное примечание:

Рабочие параметры этого ручная согласно GY/T 184-2002 <техническими характеристиками и методов измерения на аналоговых волоконно-оптический усилитель используется в CATV системы>.

Мы получим его в соответствии со следующими тестирования окружающей среды.

Тестирование окружающей среды:

Должно быть 79 способы PAL-D телевизионного сигнала частоты 750 МГц (112,25 ~ 743,25 МГц) и 93 способы PAL-D телевизионного сигнала частоты 862 МГц (112,25 ~ 855,25 МГц) когда тест C/CTB и C/ОГО.

Должно быть 3 частоты как f1 = 65 МГц, f2 = 63 МГц и f3 = 57MHz когда тест «максимальный уровень выходного напряжения» по восходящей линии передачи дорожек.

Должно быть 3 частоты как f1 = 10 МГц, f2 = 60 МГц и f3 = 50mhzwhen тестирования «Перевозчик второго заказа Интер-модуляции соотношение» по восходящей линии передачи дорожек на уровне 110 dbμv.

Руководство по заказу

Пожалуйста, проверьте: uplink и downlink кроссовер частоты двунаправленный дорожки и частотой AGC пилот сигналов.
