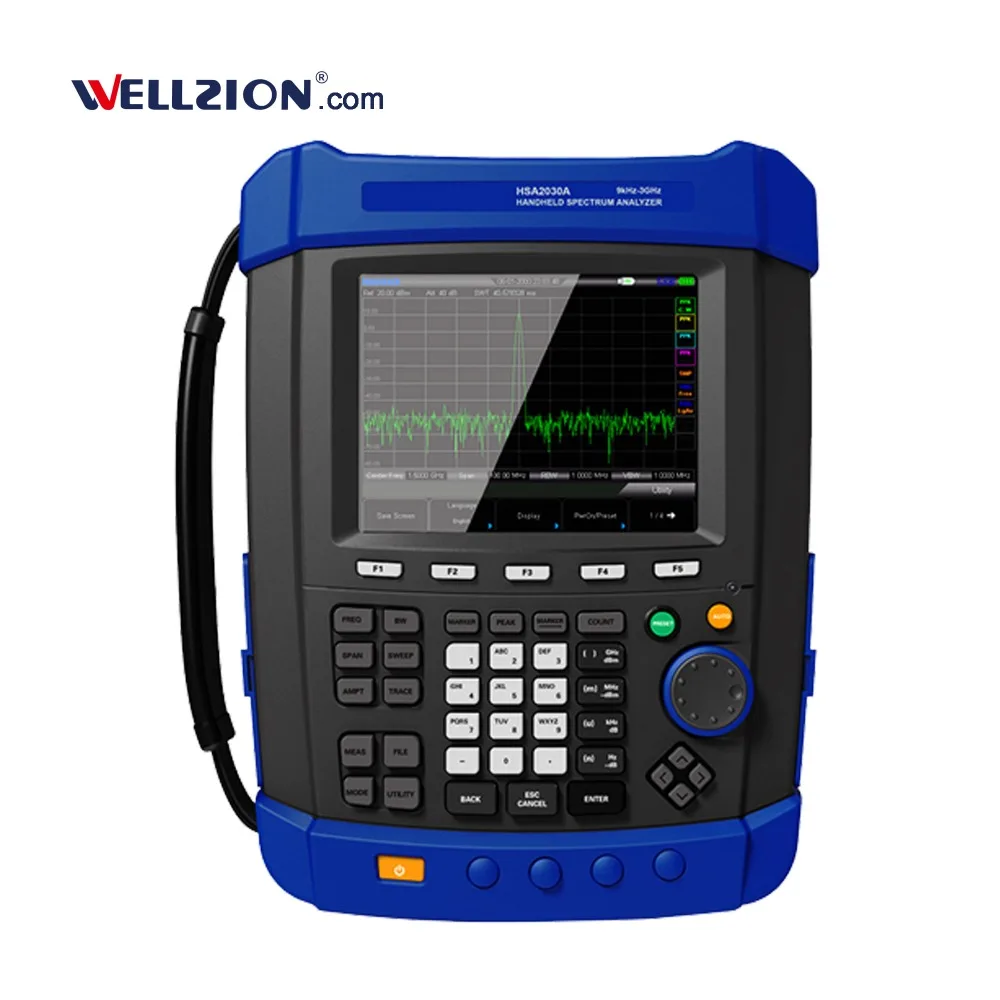

Портативный цифровой анализатор спектра HSA2030B 3 2

Модель		HSA2030A	HSA2030B
Частотная характеристика
Частотный диапазон		9 кГц ~ 3,2 ГГц AC в сочетании	9KHz ~ 3,2 GHz AC соединенный 5M ~ 3,2 GHz TG
Частота Разрешение		1гц
Частота		10 МГц
Частота точность считывания		± (Индикация частоты * Частотная погрешность + 1% * Диапазон + 20% RBW + разрешение маркера + 1 Гц)
Частота Скорость старения		± 1ppm/год (0 °C ~ 50 °C, Ссылка 25 °C)
Стабильность температуры		± 1 мг/год
Маркер разрешение		(Частотный диапазон)/(количество точек развертки-1)
Полоса пропускания разрешения (RBW)
Полоса пропускания фильтра (RBW)		10 Гц до 1 МГц, 1-3-10 последовательности
Точность		± 5% RBW = 10 Гц ~ 1 МГц Номинальный
Полоса пропускания видео (VBW)		1 Гц до 1 МГц, 1-3-10 последовательностей (-3 дБ Полоса пропускания)
Ширина полосы видеочастот точность		± 10% VBM = 1 Гц ~ 1 МГц Номинальный
Отображается средний уровень шума (нормированный to1Hz)
Предусилитель off	9K ~ 1 МГц	-108dBm,typical -127dBm
	1 МГц ~ 10 МГц	-128dBm, типичный-146dBm
	10 МГц ~ 500 МГц	-142dBm, типичный-146dBm
	500 МГц ~ 2,5 ГГц	-141dBm,typical -145dBm
	2,5 ГГц ~ 3,2 ГГц	-140dBm,typical -144dBm
Предусилитель на	9K ~ 1 МГц	-131dBm, типичный-150dBm
	1 МГц ~ 10 МГц	-148dBm, типичный-163dBm
	10 МГц ~ 500 МГц	-161dBm,typical -164dBm
	500 МГц ~ 2,5 ГГц	-159dBm, типичный-162dBm
	2,5 ГГц ~ 3,2 ГГц	-158dBm, типичный-161dBm
Фазный шум SSB (20 °C ~ 30 °C, Центральная частота 500 МГц)
Перевозчик офсетная печать	10K	< -92 дбк/Гц, типичный-95 дбк/Гц
	30К	< -93 дбк/Гц, типичный-96 дбк/Гц
	100K	< -95 дбк/Гц, типичный-97 дбк/Гц
	1 МГц	< -117 дбк/Гц, типично-119 дбк/Гц
Время развертки
Диапазон развертки	Диапазон> 100 Гц	От 2 мс до 1000 с
	Продолжительность = 0 Гц	600ns до 200s
Режим развертки		Непрерывная, с переключением между дальним
Источник запуска		Свободный запуск; Видео; Внешний
Триггер на танкетке		Выбираемый положительный или отрицательный край
Задержка запуска	Продолжительность = 0 Гц	± 12 мс до ± 12 с Номинальный
Счетчик частоты
Счетчик разрешение		1гц
Точность		± (Частота маркеров × Частотная погрешность + разрешение счетчика)
Отображение уровня диапазон
Журнал масштаба и единицы измерения		От 1 до 10 дБ/делений в 1, 2, 5, 10 дБ шагов, 10 делений отображаются
Линейная шкала и единицы измерения		От 0 до 100%,10 разделов отображаются
Весы Unit		ДБм, дБмВ, дБмВ, ватт, Вольт
Точки развертки (трассировки)		461
Количество маркеров		4
Детекторы		Нормальный, положительный пик, демпфер, отрицательный пик, RMS
Количество следов		4
Следов функции		Четкость/запись, Максимальное удержание, минимальное удержание, среднее, проверка, закрытие
Уровень погрешность измерений		± 1,5 дБ (за исключением несоответствия входного VSWR) 20 ~ 30 °C, пиковый детектор, предусилитель выключен, входной сигнал-50dBm до 0dBm
Контрольный уровень
Второе гармоническое искажение (ши)		<65dBc,50 МГц ~ 3 ГГц (Уровень миксера-30 дБм, аттенюатор = 0 дБ, преамп, 20 °C ~ 30 °C)
TOI	50 ~ 300 МГц	+ 8 дБм, продукты интермодуляции третьего заказа: 2 x -20 дБм; Частотное разделение 100 кГц: Затухание = 0 дБ; Преамп, 20 °C ~ 30 °C
	300 МГц ~ 3,2 ГГц	+ 10dBm
Вход с ложным		<-75dBc,(входной миксер = -30dBm)
Неотъемлемой частью оставшихся		<-90dBm,typical -98dBm (Завершение ввода и 0 дБ RF затухание, предусилитель выкл)
RF КСВН	10 МГц до 3,2 ГГц	<1,5: 1, номинальная Настройка аттенюатора 10 ~ 20 дБ
10 МГц Ссылка/внешний триггер вход
Ссылка iinput частоты		10 МГц
Синхровход амплитуда		0 ~ 10dBm
Напряжение запускающего сигнала		5V TTL уровня
Разъем и выходное сопротивление		N Женский;(50 Ом)
Gennral характеристика
Язык		Английский, китайский, китайский традиционный
Дисплей		5,7 дюймов, 640*480 разрешение, 64M цветной ЖК-дисплей
Размеры		260 мм * 220 мм * 75 мм
Вес		2,9 кг (с батареей), 2,6 кг (без аккумулятора)

500 МГц ~ 2,5 ГГц-141dBm, типичный-145dBm
2,5 GHz ~ 3,2 GHz -140dBm,typical -144dBm
Преампер на 9K ~ 1MHz -131dBm, типичный-150dBm
1 МГц ~ 10 МГц-148dBm, типичный-163dBm
10 МГц ~ 500 МГц-161dBm, типичный-164dBm
500 МГц ~ 2,5 ГГц-159dBm, типичный-162dBm
2,5 ГГц ~ 3,2 ГГц-158dBm, типичный-161dBm
Фазный шум SSB (20 °C ~ 30 °C, Центральная частота 500 МГц)
Смещение несущей 10K < -92 dBc/Hz, типичный-95 dBc/Hz
30K < -93 dBc/Hz, типичный-96 dBc/Hz
100K < -95 dBc/Hz, типичный-97 dBc/Hz
1 МГц < -117 дбк/Гц, типичный-119 дбк/Гц
Время развертки
Диапазон развертки> 100 Гц 2 мс до 1000 с
Span = 0 Гц 600ns до 200s
Непрерывный режим развертки, одиночный
Беспусковой источник; Видео; Внешний
Триггер наклон выбираемый положительный или отрицательный край
Задержка срабатывания = 0 Гц ± 12 мс до ± 12 с Номинальный
Счетчик частоты
Счетчик разрешение 1 Гц
Точность ± (частота маркеров × частота погрешность + разрешение счетчика)
Отображение уровня диапазон
Шкала и единицы измерения от 1 до 10 дБ/деления в 1, 2, 5, 10 дБ шаги, 10 делений отображаются
Линейные весы и единицы измерения от 0 до 100%, отображены 10 делений
Масштабная единица dBm,dBmV,dBuV,Watts,Volts
Точки развертки (трассировки) 461
Количество маркеров 4
Детекторы нормального, положительного пика, демпфер, отрицательного пика, RMS
Количество следов 4
Функции отслеживания: Очистка/запись, Максимальное удержание, минимальное удержание, среднее, проверка, закрытие
Погрешность измерения уровня ± 1,5 дБ (за исключением несоответствия входного VSWR)
20 ~ 30 °C, пиковый детектор, предусилитель выключен, входной сигнал-50dBm до 0dBm"
Контрольный уровень
Второе гармоническое искажение (ши) "<65dBc,50 МГц ~ 3 ГГц
(Уровень миксера-30 дБм, аттенюатор = 0 дБ, преамп, 20 °C ~ 30 °C)"
TOI 50 ~ 300 МГц "+ 8 дБм, продукты интермодуляции третьего заказа: 2 x -20 дБм;
Частотное разделение 100 кГц: Затухание = 0 дБ;
Преамп, 20 °C ~ 30 °C"
300 МГц ~ 3,2 ГГц + 10 дБм
Входное сопряжение Spurious <-75dBc,(входной миксер = -30dBm)
Присущая остаточная реакция "<-90dBm, типичный-98dBm
(Завершение ввода и 0 дБ RF затухание, предусилитель выкл)"
RF КСВН 10 МГц до 3,2 ГГц <1,5: 1, номинальный аттенюатор Установка 10 ~ 20dB
10 МГц Ссылка/внешний триггер вход
Справочная частота ввода Iinput 10 МГц
Контрольная Входная Амплитуда 0 ~ 10dBm
Триггер напряжение 5 В TTL уровень
Разъем и выход Impendence N female;(50Ω)
Gennral характеристика
Язык английский, китайский, китайский традиционный
Дисплей 5,7 дюймов, 640*480 разрешение, 64M цветной ЖК-дисплей
Размеры 260 мм * 220 мм * 75 мм
Вес 2,9 кг (с батареей), 2,6 кг (без аккумулятора)
