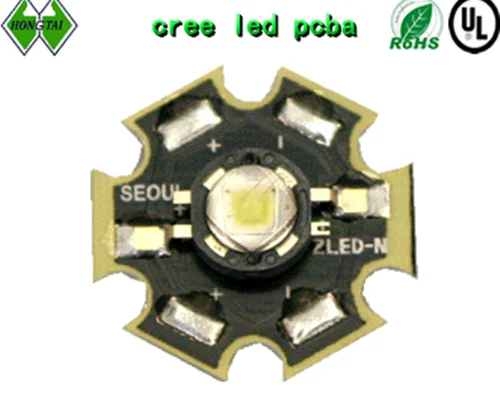

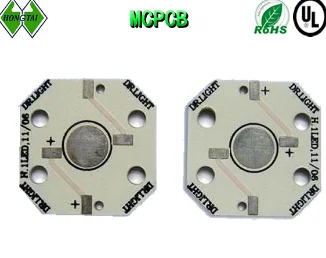

Алюминиевая СВЕТОДИОДНАЯ печатная плата MCPCB с металлическим сердечником от
- Категория: >>>
- Поставщик: HongTai,technology,CO,LTD,[Guangdong,China]HongTai
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Aug-18-2025 | 9.73 $* | 9.8 $* |
| Jul-18-2025 | 7.57 $* | 7.46 $* |
| Jun-18-2025 | 9.58 $* | 9.45 $* |
| May-18-2025 | 9.77 $* | 9.40 $* |
| Apr-18-2025 | 7.14 $* | 7.22 $* |
| Mar-18-2025 | 9.66 $* | 9.8 $* |
| Feb-18-2025 | 8.86 $* | 8.57 $* |
| Jan-18-2025 | 8.21 $* | 8.1 $* |
Характеристики
Узнайте больше
Информация о компании
Добро пожаловать в хонгтай танкер для перевозки!
Печатная плата монтажа на печатной плате жесткий борт PCBA печатной платы, MCPCB
HongTai Technology Co.,LtdПостроена в 1997 ориентироваться на электронные услуги производство специализируется на производстве станков с ЧПУ PCB и PCBВ Сборе, В том числеFR4 печатных плат,Роджерс печатных плат,Жесткая гибкая печатная плата,Светодиодная печатная плата монтажа на печатной плате жесткий борт PCBA платы (MCPCB), FPC и т. д.
Мы предлагаемЕдиный сервис,Состоящая из разумные цитаты, макет/дизайн, копия (предложены файлы гербер, BOM), по обработке листового металла, компонент поиска, assembly (SMT, DIP, удара), передового испытательного, хорошая упаковка, быстрая доставка и послепродажное обслуживание.
Качество во-первых, время выполнения во-вторых, без минимального заказа, мы начинаем с прототипа/образца
Вы можете посетить наш веб-сайт, чтобы узнать больше:Htpcba.com
Pcb возможности
| Хонгтай танкер для перевозки технологии Go. О том, что вы хотите | ||
| След | Предмет | Возможности |
| 1 | Материал основы | FR-4, высокий TG FR-4, Безгалогеновые материалы, CEM-3,CEM-1, ПТФЭ, Роджерс, Arlon ,Taconic, алюминиевое основание, тефлоновое покрытие PI и т. д |
| 2 | Слоев | 1-40 ( ≥ 30 слоев потребности обзора) |
| 3 | Готовый внутренний/наружный измеритель толщины медного покрытия | 0,5-6OZ |
| 4 | Толщина ПП в уплотненном состоянии | 0,2-7,0 мм (≤ 0,2 мм потребности обзора),≤ 0,4 мм для выравниванием припоя горячим воздухом |
| Доска thickness≤ 1,0 мм: +/-0,1 мм 1 <доска thickness≤ 2,0 мм: +/-10% Толщина ПП> 2,0 мм: +/-8% | ||
| 5 | Максимальный размер панели | ≤ 2sidesPCB: 600*1500 мм Многослойная печатная плата PCB: 500*1200 мм |
| 6 | Минимальная ширина токопроводящей дорожки/расстояние | Внутренние слои: ≥ 3/3mil Внешние слои: ≥ 3,5/3.5mil |
| 7 | Минимальный диаметр отверстия | Механическое отверстие: 0,15 мм Лазерное отверстие: 0,1 мм |
| Точность сверления: первое сверление: 1 мил Второе сверление: 4mil | ||
| 8 | Коробление | Доска thickness≤ 0,79 мм: β≤ 1.0% 0,80 ≤ толщина thickness≤ 2,4 мм: β≤ 0.7% Доска thickness≥ 2,5 мм: β≤ 0.5% |
| 9 | Согласование полных сопротивлений | +/-5% Ω(<50Ω),+/-10%(≥ 50Ω),≥ 50Ω +/-5% (потребности обзора) |
| 10 | Соотношение сторон | 15:01 |
| 11 | Мини обваривальное кольцо | 4mil |
| 12 | Мини Перемычка припоя паяльной маски | ≥ 0,08 мм |
| 13 | Заделка VS производственный потенциал | 0,2-0,8 мм |
| 14 | Допуск на диаметр отверстия | PTH: +/-3 мил NPTH: +/-2 мил |
| 15 | Общий профиль | Роут/v-вырез/мост/отверстие для штампа |
| 16 | Цвет паяльной маски | Зеленый, желтый, коричневый, черный, синий, красный, белый, матовый зеленый |
| 17 | Компонент укажите желаемый цвет | Белый, желтый, черный |
| 18 | Обработка поверхности | OSP: 0,2-0,5 мкм HASL: 2-40um Бессвинцовое выравнивание припоя горячим воздухом: 2-40um По подслою никеля: Au 1-10U'' ENEPIG: PB 2-5U ''/ Au 1-8U'' Иммерсионное Олово: 0,8-мкм Иммерсионное серебро: 0,1-1.2um Маска для маркирования со съемным слоем, голубого цвета Чернила углерода Золотое покрытие: Au 1-150U'' |
| 19 | E-тест | Летающий зонд тестер: 0,4-6,0 мм, Макс 19,6*23,5 дюйма |
| Минимальное расстояние от подушечку теста на борт край: 0,5 мм | ||
| Мин проводящий сопротивление: 5 Ω | ||
| Максимальное сопротивление изоляции: 250 мОм | ||
| Максимальное испытательное напряжение: 500 В | ||
| Мин подушечку теста Диаметр: 6 миллиметровым | ||
| Мин подушечку теста на контактной площадки: 10 мил | ||
| Макс тестовый ток: 200 мА | ||
| 20 | AOI | Orbotech SK-75 AOI: 0,05-6,0 мм, Макс 23,5*23,5 дюймов |
| Машина Orbotech Ves: 0,05-6,0 мм, Макс. 23,5*23,5 дюйма | ||
Упаковка & Доставка
Упаковка: стандартная экспортная Картонная упаковка или упаковка в соответствии с требованиями заказчика
Доставка: 3-15 дней через курьерские службы DHL, UPS, Fedex, TNT и т. д.
Вопросы и ответы
1. Какое минимальное количество заказа?
A. Минимальный размер заказа (МРЗ-1 шт.
2. Какие способы оплаты вы принимаете?
A. T/T, Western Union, Paypal, Western Union
3. Какие форматы файлов печатных плат, что мне нужно представить для производства?
A. Файлы гербер, прессовое сукно
4.Если нет файла PCB/Gbr файла, а есть только образец PCB, вы можете произвести его для меня?
A.Отправьте нам образец, И мы разработаем файлы Гербер и клонировать плату для вас.
5. Мои файлы PCB в безопасности, когда я представляю их вам для изготовления?
A: мы уважаем авторские права клиентов и никогда не будем производить печатную плату для кого-то с вашими файлами, если мы не получим письменного
Разрешения от вас, и не будет мы разделяем эти файлы с любым другим 3rd сторон. Мы можем подписать NDA с вами.
6. Как насчет сроков доставки?
Ответ: для изготовления образцов:5 Для того, чтобы12Рабочих дней
Массовое производство:7-18 рабочих дней
Сроки доставки зависят от вашего окончательного подтверждения количества покупаемого товара.
7.Какие страны вы работали?
A: Мы построили сотрудничество с клиентами со всего мира, в основном, Северную Америку и Европу
Как получить ответ на запрос
Для того, чтобы дать вам точную цитату, мы надеемся, что вы могли бы предложить нам перечисленные детали.
1. PCB: предложены файлы Гербер файл и других файлов печатных плат.
Мы будем признательны, если вы можете подтвердить, что перечисленные PCB спецификация. Спасибо большое!
1). 2). Погрешность толщины платы 3). Толщина меди 4). Отделка поверхности 5). Маска припоя Цвет
6). Шелкография цвет
2. Блок печатных плат PCB файлов и BOM список
3. Если у вас нет готовых дизайнерских файлов, вы можете отправить нам образец, тогда мы будем клонировать для вас.
4. Мы также предлагаем услуги по заказу печатных дизайн и изменить сервис.
