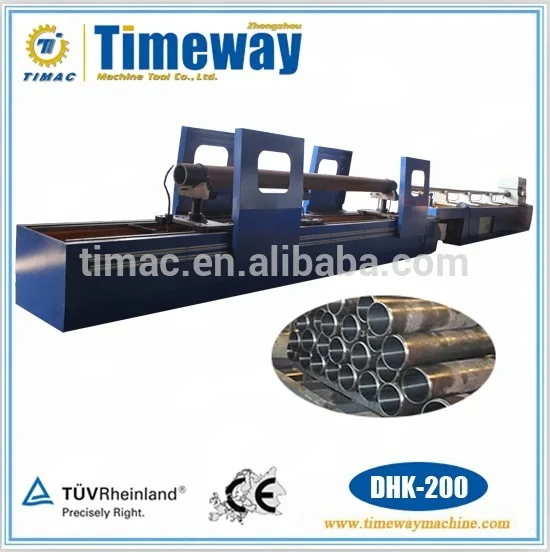

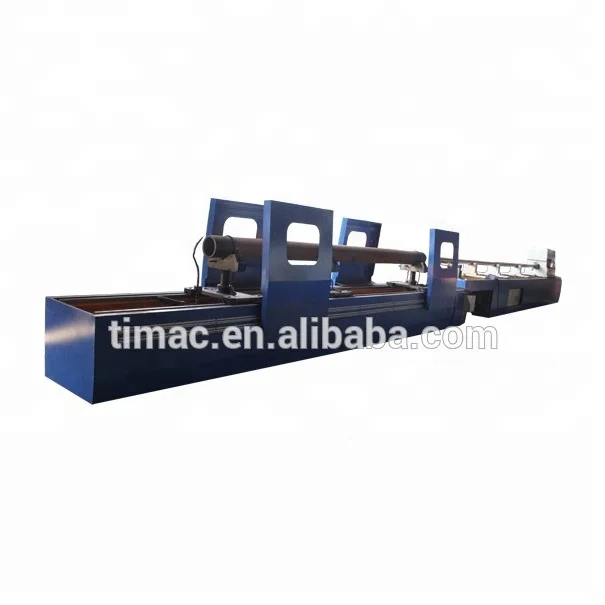

Хонинговальный станок с ЧПУ для глубокого отверстия
DHK-100 DHK-200 DHK-250
Основные месяц
Краткая информация
Машина резюме
Серия CNC машина для глубокой хонинга отверстий-это специальная машина для хонинга и полировки глубоких отверстий. В основном для тонкой обработки прецизионных деталей, это идеальная машина для обработки глубоких отверстий с высокой точностью и высокой эффективностью.
Модифицированный тип машины может быть спроектирован в соответствии с различными требованиями. Поглощая передовой опыт в стране и за рубежом, эта машина может осуществлять точный контроль времени, позиционирования и количественной оценки в процессе производства. Благодаря разработке высокопроизводительных абразивных и автоматизированных шлифовальных машин диапазон применения хонинга будет расширяться и расширяться.
Основные выступления
Характеристики и особенности
Машина принимает режим фиксированной заготовки, вращающейся и возвратно-поступательной головки. Он имеет широкое применение, особенно для обработки неровных заготовок, таких как гидравлический цилиндр, воздушный цилиндр, квадратный корпус, заготовка с поворотным валом и фланцевой пластиной и т. д.
Заготовка фиксируется v-образной опорой и блокировкой цепи. Машина может быть запрограммирована для осуществления автоматической работы, с установкой до времени хонинга, возвратно-поступательной частоты и расстояния хонинга. Подходит для массового производства или одиночного технического обслуживания. Машина выбирает тайваньскую систему управления Delta с сенсорным экраном интерфейса человека и машины.
Шероховатость поверхности до Ra 0,2 & micro;m и овальности составляет менее 0,03 мм, допуск на диаметр отверстия составляет до IT7 или выше.
Список спецификаций
Технические параметры
Технические характеристики
Блоки
DHK-100
DHK-200
DHK-250
Хонинговальный диапазон диаметров
Мм
Φ25-Φ100
Φ28-Φ200
Φ32-Φ250
Макс. Хонинговальный глубины
Мм
1000-10000
1000-10000
1000-10000
Шпинделя Центр высота
Мм
220
350
350
Диапазон скоростей шпинделя для хонинговальной коробки
Оборот в минуту (r/min)
50-375 (переменная)
50-350 (переменная)
50-350 (переменная)
Диаметр зажима заготовки. Диапазон
Мм
Φ40-Φ200
Φ35-Φ300
Φ50-Φ350
Карета с возвратно-поступательным движением Диапазон скоростей
М/мин
1-25 (переменная)
5-20 (переменная)
5-20 (переменная)
Охлаждающий насос потока
Л/мин
100
100
50
Объем масляного бака системы охлаждения
L
600
600
600
Головка цилиндра расширения высокого давления
МПа
0,3-4 (переменная)
0,5-4 (переменная)
0,5-4 (переменная)
Шпиндель мощность двигателя хонинга бар коробка
КВт
11
11
11
С возвратно-поступательным движением мощность двигателя
КВт
5,5 (Сервопривод переменного тока)
4,5 (Сервопривод переменного тока)
4,5 (Сервопривод переменного тока)
Зажимной и расширения мотор
Мощность головка цилиндра
КВт
0,75 (Сервопривод переменного тока)
0,75 (Сервопривод переменного тока)
0,75 (Сервопривод переменного тока)
Охлаждающий насос двигателя мощность
КВт
2,2
2,2
2,2

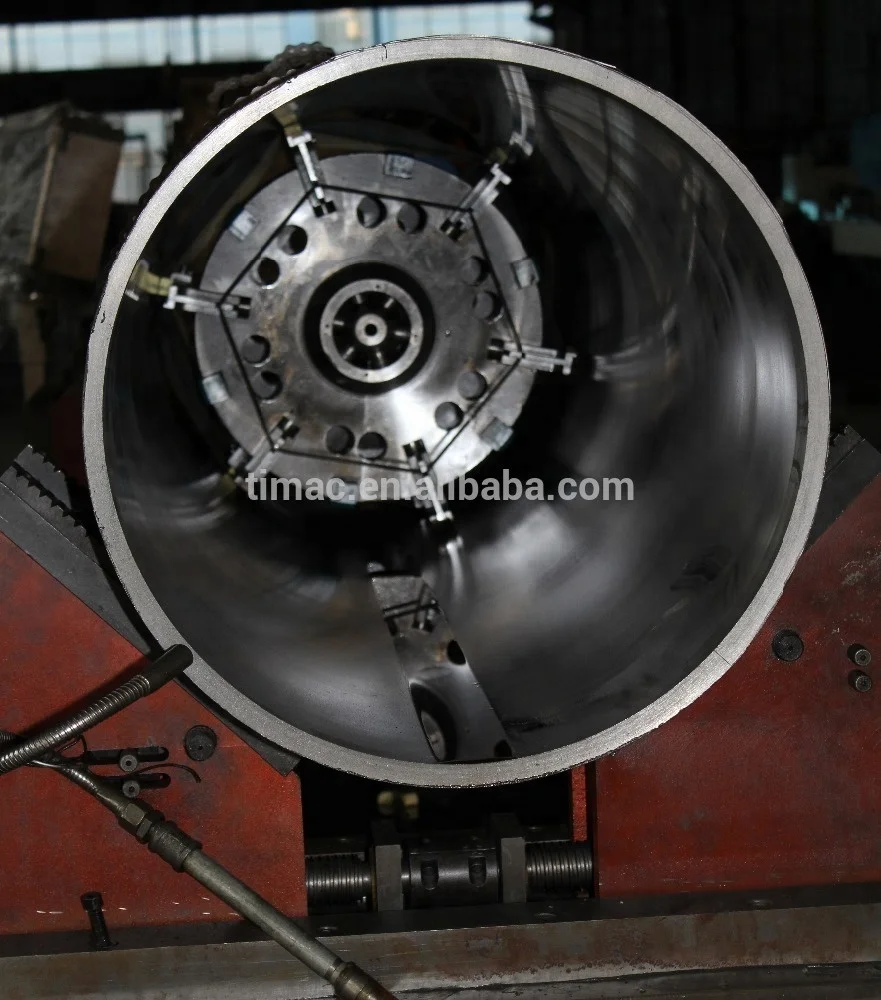

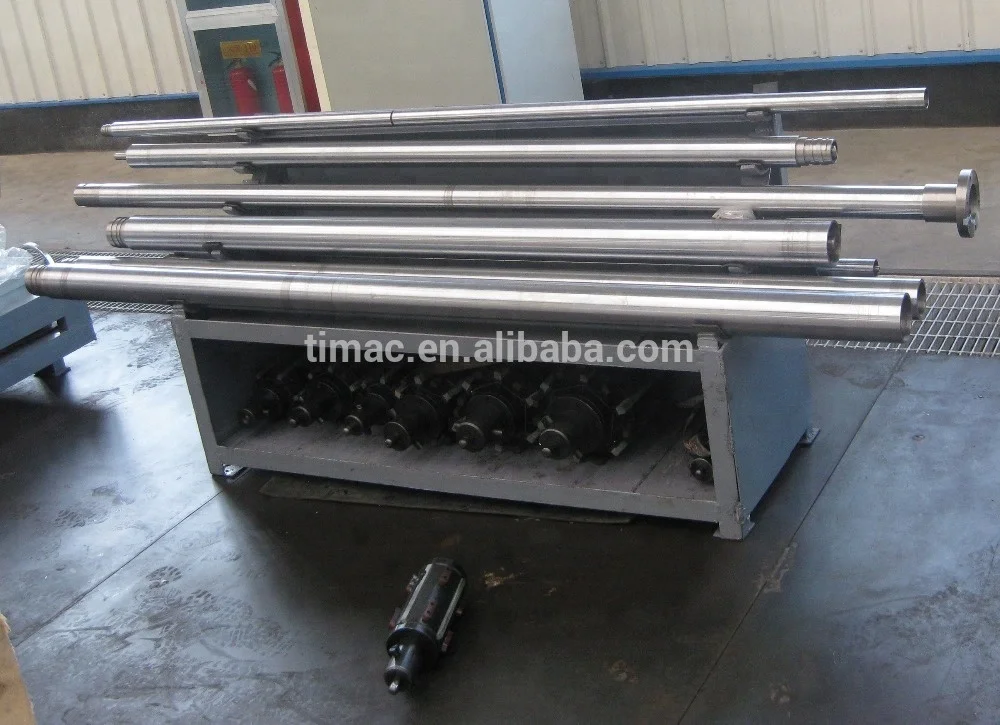

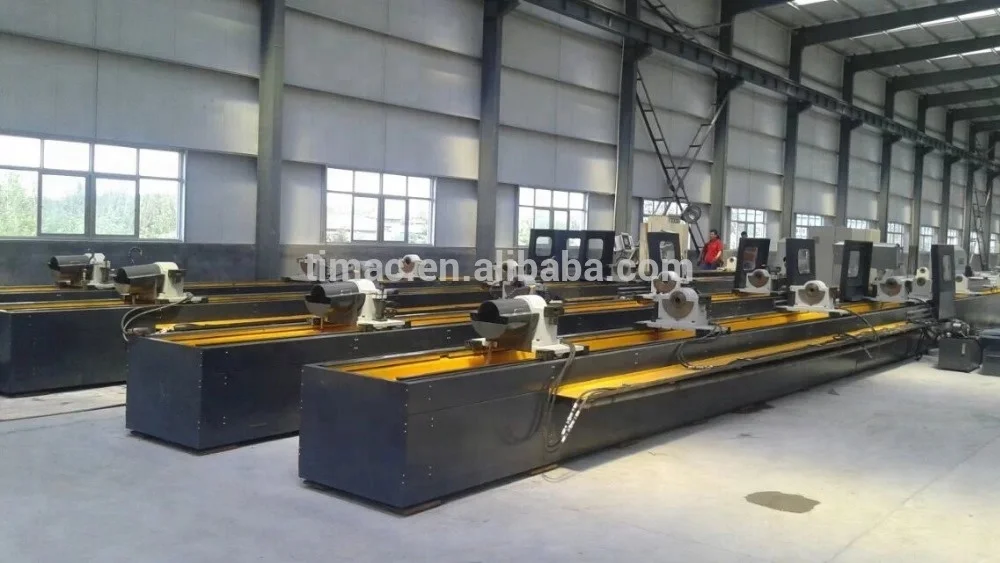

Детальные изображения
Упаковка & Доставка
Сначала упаковывается водонепроницаемой тканью, а затем в деревянный корпус.
Некоторые детали могут быть сняты и упакованы в деревянный ящик.
Согласно различным требованиям заказчика, wo может использовать различную упаковку.
Будь то фрезерный станок с ЧПУ или сверлильный станок с ЧПУ с глубокими отверстиями или сверлильный станок с глубокими отверстиями с ЧПУ, мы все используем одинаковую стандартную упаковку.
