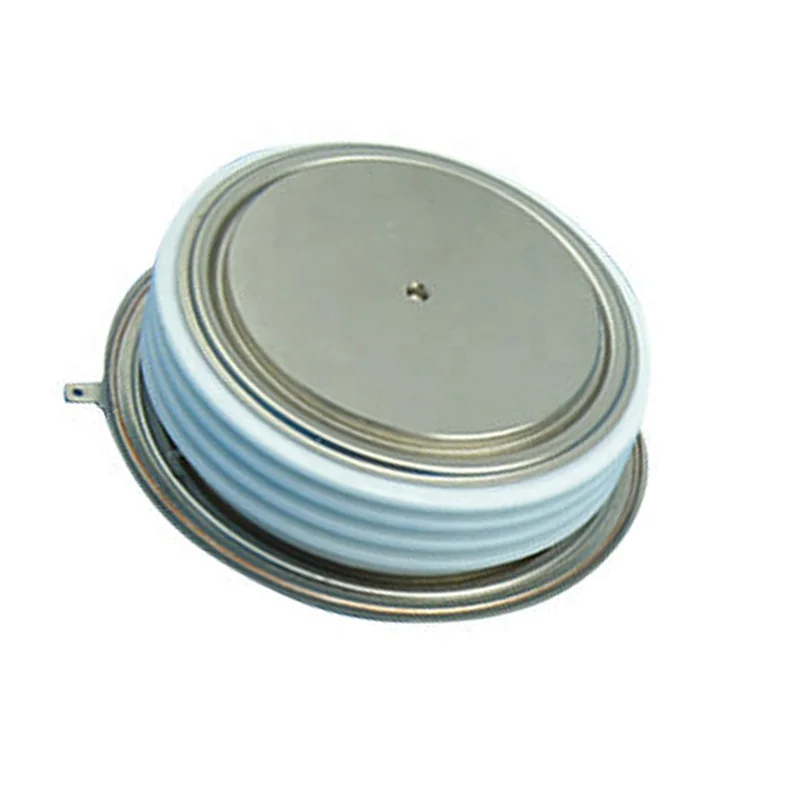

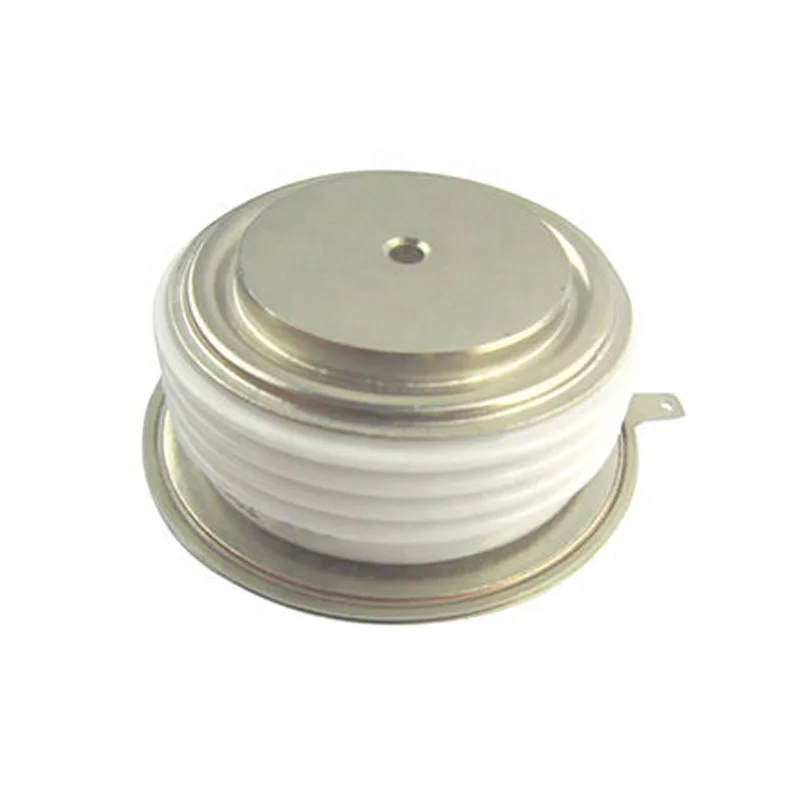

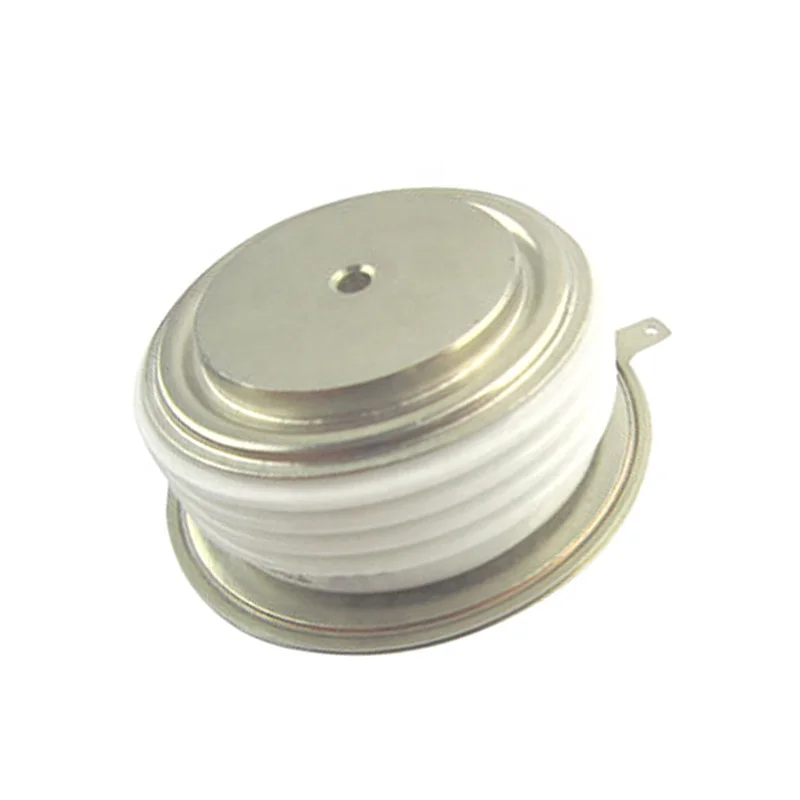

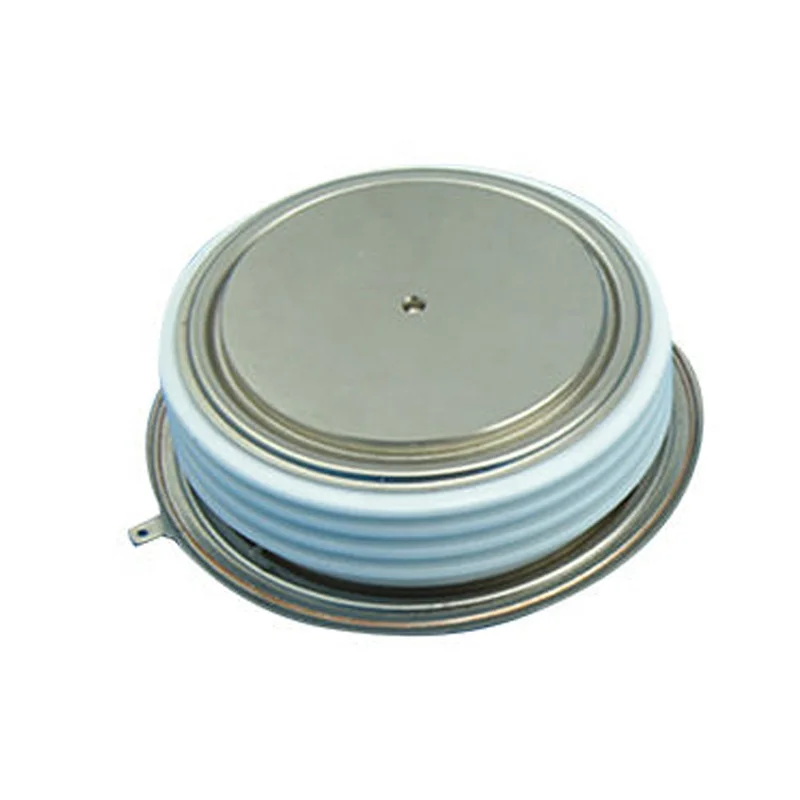

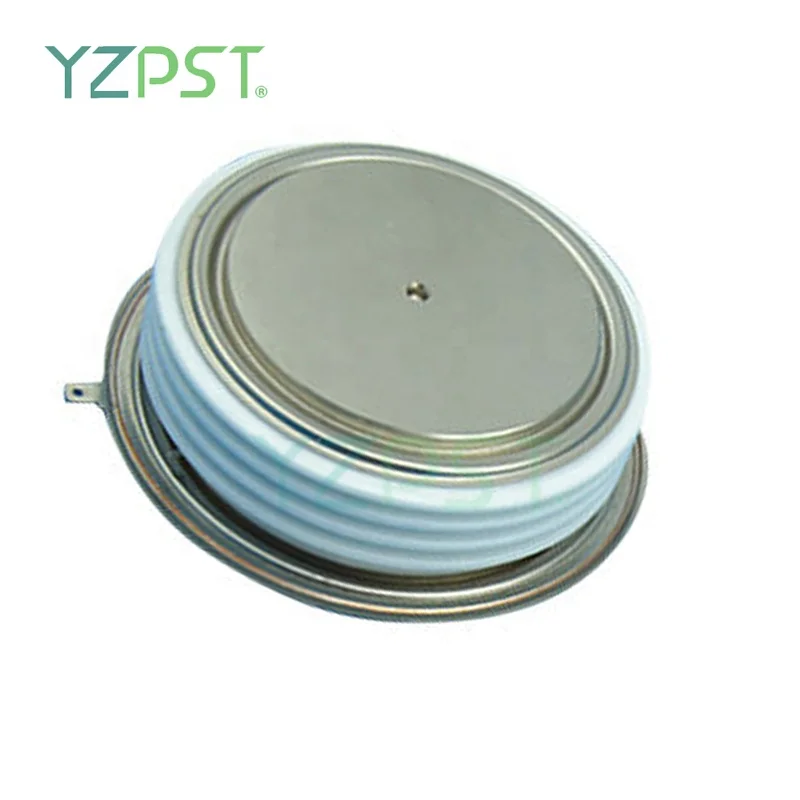

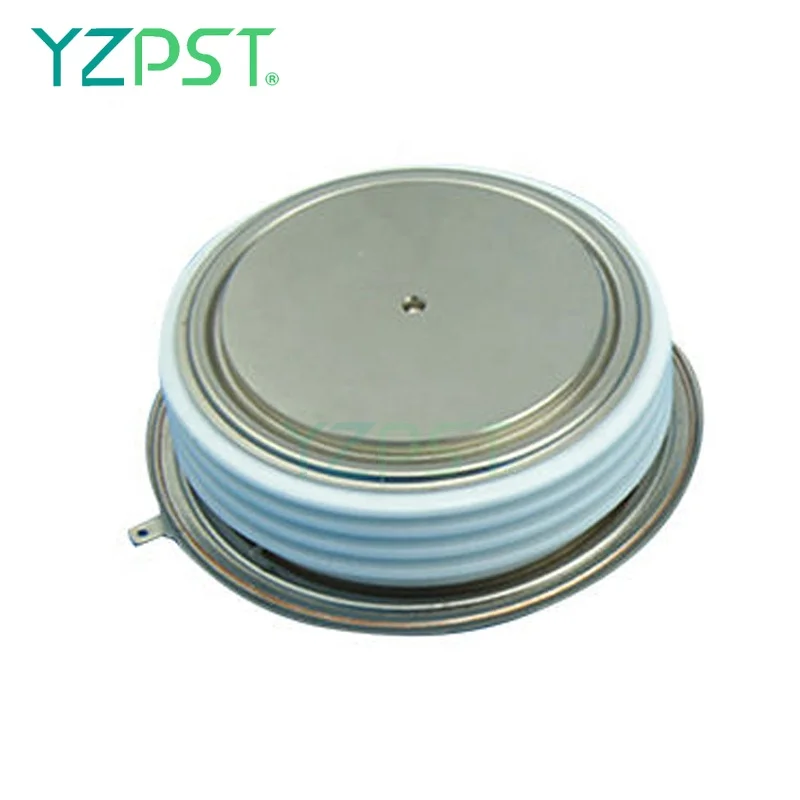

Тиристорный Контроль высокого напряжения SCR kp1000A 6500

Символ

Определение

Условия

Мин.

Тип.

Макс.

Блок

V

Макс. Единовременных обратный вперед/назад Блокировка напряжения

T_J= 25 °C

6600

V

V

Макс. Повторяющийся обратный вперед/назад Блокировка напряжения

T_J= 25 °C

6500

V

V_T

Напряжение в открытом состоянии

Я_T= 1000 A

T_J= 25 °C

2,95

V

Я_{Банковский перевод (AV)}

Средняя постоянного тока

T_C= 25 °C

1000

А

Я_{Банковский перевод (амплитудно-модулируемый сигнал)}

Предельная долговременная мощность постоянного тока

180 ° синуса

1140

А

R_ThJC

Тепловое сопротивление соединение для чехол

22

K/кВт

R_ThCH

Тепловое сопротивление чехол для радиатора

4

K/кВт

Я_ВСМ

Макс. Прямое защита от перенапряжений

T = 10 мс; (50 Гц), синус

T_J= 25 °C

9,7

Ка

²

Значение для термической обработки

T = 10 мс; (50 Гц), синус

T_J= 25 °C

470

KA²s

Di/dt

Скорость подъема по току

T_J= 125 °C; f = 50 Гц

T_P= 200µs; Ди_G/Dt = 0.15A/МКС;

Я_G= 0.15A;V_D= 2/3V_DRM

Повторяющийся

50

A/мкс

Non-репет

1000

A/мкс

Dv/dt

Максимальная линейная скорость подъема в выключенном состоянии напряжения

V_D= 2/3
V_DRM

R_GK= ∞; Метод 1 (линейный повышения напряжения)

T_J= 125 °C

2000

V/мкс

V_GT

Ворота напряжение запускающего сигнала

V_D= 6V

T_J= 25 °C

2,6

V

Я_GT

Ворота ток срабатывания

V_D= 6V

T_J= 25 °C

400

MA

Я_L

Фиксации ток

T_J= 25 °C

500

MA

Я_H

Ток удержания

T_J= 25 °C

900

MA

T_Gd

Ворота задержки времени

T_J= 25 °C

3

МКС

T_Q

Выключения

V_R= 10 V;_T= 20A; V_D= 2/3
V_DRM

T_J= 150 °C

600

МКС

T_Stg

Температура хранения

-40

140

°C

T_J

Очки виртуальной температура перехода

125

°C

W_T

Вес

G

F

Монтажное усилие

14

22

24

КН
