Характеристики
PAL VHF/UHF аналоговый 500 Вт беспроводной аналоговый передатчик Videro
PAL VHF/UHF аналоговый 500 Вт беспроводной аналоговый передатчик Videro
Контур

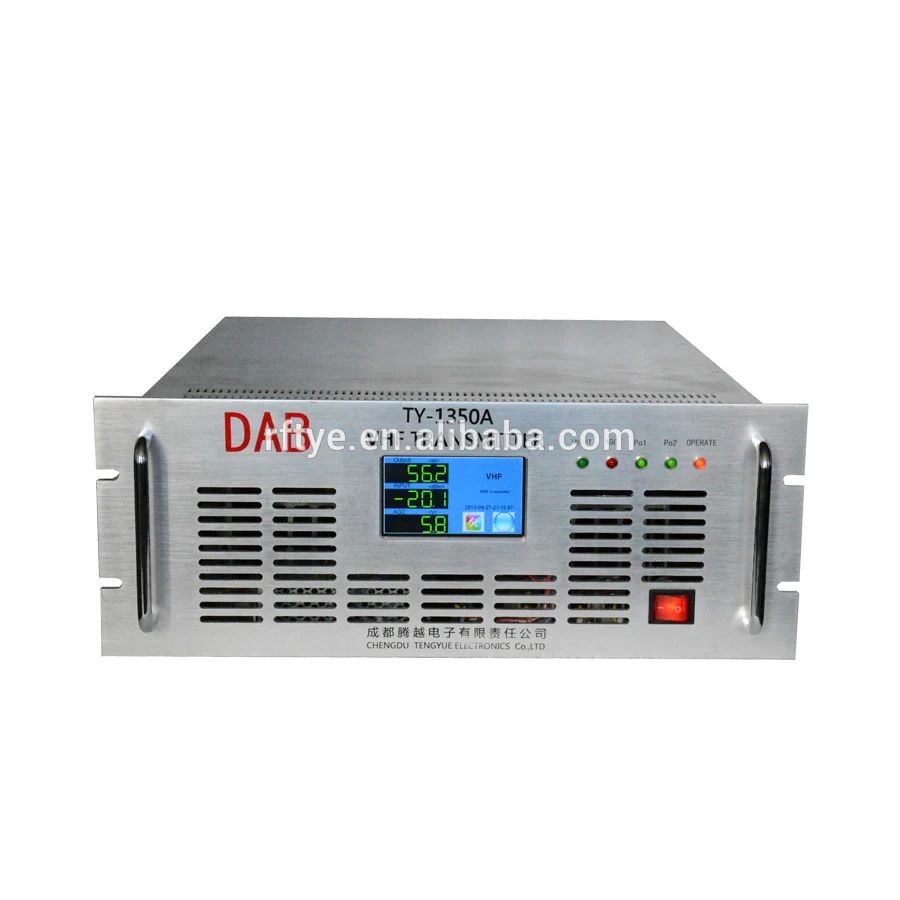

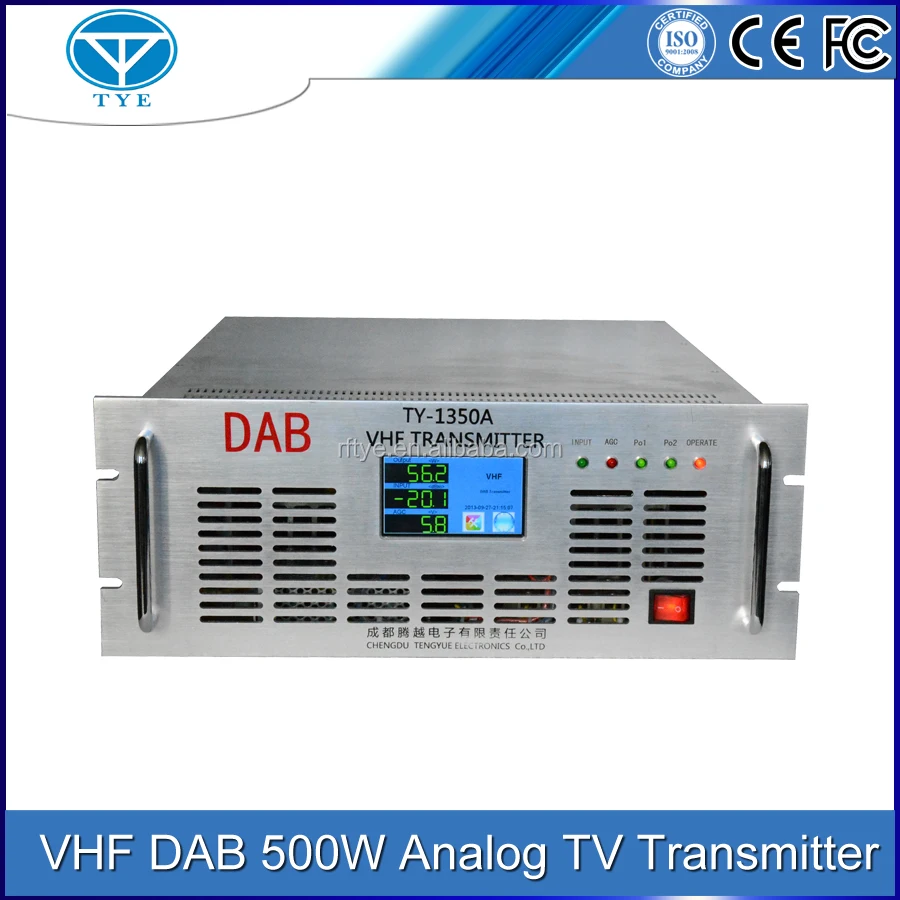

TY-1350A "PAL VHF/UHF аналоговый 500 W беспроводной аналоговый передатчик Videro"-это своего рода аналоговый ТВ-передатчик, работающий на диапазоне VHF/UHF (170-860 МГц). Он поддерживает различные стандарты ТВ, такие как PAL I, PAL B/G, PAL D/K, NTSC, SECAM, и может сочетаться с одиночным модулятором/exciter и двойным модулятором/exciters. его основные особенности включают в себя несколько уровней мощности, высокую надежность, простой процесс установки и отладки, а также высокую производительность затрат.
Основные функции
- С модуляризацией RFU, широкополосным и высокопоследовательным дизайном, сверхлинейным и твердотельным усилителем мощности.
- С большой ЖК-панелью для внутреннего типа показывает систему в режиме реального времени рабочее состояние, обслуживание и управление системой может быть достигнуто легко.
- Он принимает концепцию модульного дизайна.
- Он может загружаться в цифровой передатчик плавно в будущем.
- Автоматический контроль уровня в большем динамическом диапазоне (ALC); Автоматический Контроль усиления (AGC); адаптация широкого динамического диапазона в различных средах.
- С функциями защиты от перенапряжения, перегрузки по току, перегрева и освещения.
- Со встроенным большим вентилятором, передатчик может работать в стабильном и надежном состоянии.
- Дополнительный тревожный модуль SMS для наружного типа может контролировать состояние работы передатчика в режиме реального времени.
Спецификация передатчика
РЧ-индекс | Телевизионная система стандарт | PAL/NTST/SECAM |
Частотный диапазон | 170-860 МГц | |
Номинальная выходная мощность | 500 Вт (синхронная верхняя мощность) | |
Коэффициент мощности изображения/звука | 10:1 | |
Выходное сопротивление | 50Ω | |
Стабильность частоты | ± 300 Гц | |
Потеря выходной мощности | + 0.25dB | |
В диапазоне интермодуляции | ≤-52dB | |
Вне прилегающего канала бесполезное излучение | ≤-60dB | |
В соседнем канале бесполезное излучение | ≤-40dB | |
Видео индекс | Уровень входного видео | 1vpp±3db |
Видео входной импеданс | 75 Ом | |
Видео вход: потеря отражения () | ≥34 дБ (частота: 0 МГц~5,5 МГц) | |
Режим модуляции | AM, отрицательной полярности | |
Модуляции | ≤87. 5% | |
2 T Sine SW distortion KP | ≤2% | |
2 T Sine SW/бар амплитудное отношение импульса | ≤2% | |
Искажение яркости без линейности | ≤10% | |
Глухая стабильность уровня | ±2. 5% | |
Дифференциального коэффициента усиления AF Macro DG | ± 5% | |
Дифференциальная фаза DP | ± 5% | |
Chroma/разница в яркости | ≤10% | |
Chroma/разница в времени задержки яркости | ± 30ns | |
Непрерывный SCR (значение rms, невзвешенный) | ≥50 дБ | |
Непрерывный SCR (значение rms, взвешенный) | ≥58 дБ | |
Периодическое Отношение сигнал/шум (пиковое значение) | ≥50 дБ | |
CF несущая паразитная фазовая модуляция | ±5° | |
Группа задержки | ≤±50ns | |
Аудио индекс | Уровень входного аудиосигнала | 0 дбм±6 дБ, 600 Ом (Бал.) или 10 кОм (Unb.) |
Модуляции | FM | |
Предыскажений | 50μs | |
Макс. Отклонение частоты | ± 50 кГц | |
Коэффициент гармонических искажений | ≤1% (30 Гц ~ 15 кГц) | |
Амплитудно-частотная характеристика | ± 1 дБ (30 Гц ~ 15 кГц, 50% модулированный 50 мкс) | |
Соотношение сигнала FM и беспорядка (SCR) | ≥60 дБ (1 кГц, 100% модуляция) | |
AM шум (без модуляции) | ≤-50dB | |
Перевозчик офсетная печать | ± 300 Гц | |
AM шума | ≤-50dB | |
Авиаперевозчиков шума | ≤-45dB | |
Изображение HDMI/dvi/Аудио/интермодуляции | ≤10% | |
Окружающая среда | Система охлаждения | Форсированного дизеля воздушного Прохладный |
Рабочая температура | 0-40 по европейскому стандарту℃ | |
Относительная влажность | <95% (без конденсации) | |
Атмосферного давления | 86 ~ 106Kpa | |
Блок питания | Переменный ток 220в±10%, 50/60Hz или по индивидуальному заказу |
Модулятор Спецификация:
RFИндекс | Выходная частота | 45-870 МГц |
Точность частоты | ±5 кГц | |
Уровень выходного напряжения | 113dBМV | |
Внеполосному подавления | & Sup3;60dB | |
Боковая полоса для подавления | & Sup3;60dB | |
Выходное сопротивление | 75W | |
A/V соотношение | -10dB~-20dB | |
ВидеоИндекс | Уровень входного сигнала | 0,6~1.5Vp-p |
Входной импеданс | 75W | |
Обратные потери ввода | 30dB мин | |
K соотношение цена/качество | 4%Макс(2 T пульс) | |
Отношение сигнал/шум | 50dB | |
Может возникнуть задержка | 45 нс | |
Это действительно плоский экран | ±1dB | |
Дифференциального коэффициента усиления | ±4%(Модуляции 87,5) | |
Дифференциальная фаза | ±4°(Модуляции 87,5) | |
AduioИндекс | Уровень входного сигнала | -10~10 дБм |
Входной импеданс | 10 KWМин | |
Это действительно плоский экран | ±1dB | |
Коэффициент гармонических искажений | 1% | |
Отношение сигнал/шум | -60dB | |
Блок питания | Вход переменного тока | 110-220 В переменного тока |
Профессиональный производитель и сервис...
Спасибо за выбор наших передатчиков.
PS: для лучшего обслуживания, пожалуйста, сообщите мне ваши детальные требования, как показано ниже:
Допустимый диапазон чувствительности?
Какие ватт иДальность передачи?
Высота вашей башни?
ТВ стандарт?
И т. д. .....
