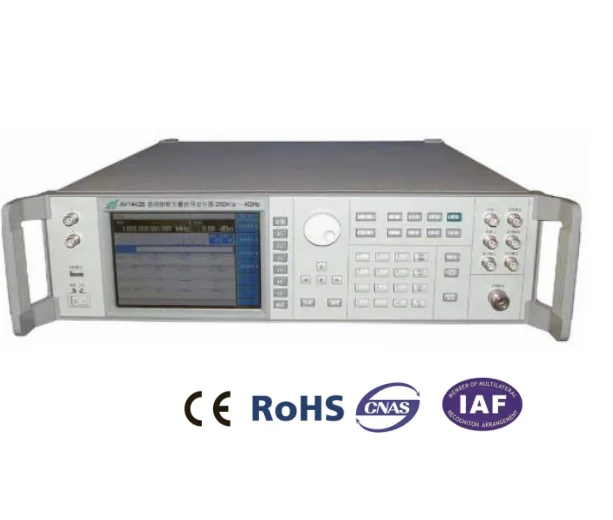

Высокопроизводительные Аналоговые Цифровые генераторы сигналов серии

AV1442: 250 кГц ~ 6 ГГц

AV1442A: 250 кГц ~ 3 ГГц

Частота

N

250 кГц ≤ f ≤ 250 МГц

1

250 МГц <f ≤ 500 МГц

0,5

500 МГц <f ≤ 1 ГГц

1

1 ГГц <f ≤ 2 ГГц

2

2 ГГц <f ≤ 3 ГГц

4

3 ГГц <f ≤ 6 ГГц

8

Частота Разрешение

0,01 Гц (0,001 Гц также доступен)

Частота старения Timebase (типичное значение)

1 × 10^-9/День (после 7 дней непрерывного питания)

Режим развертки

Шаг развертки, список развертки и мощности развертки

Harmonic2

<-30dBc

Sub-harmonic2

Нет

Non-harmonic3

<-62dBc

SSB Фазовый шум (20 кГц смещение частоты)

500 МГц

<-127 дбк/Гц

1 ГГц

<-121 дбк/Гц

2 ГГц

<-115 дбк/Гц

3 ГГц

<-110 дбк/Гц

4 ГГц

<-109 дбк/Гц

6 ГГц

<-104 дбк/Гц

Боковая полоса (SSB) Фазовый шум
(DBc/Hz, добавляя высокий чистый вариант)

Частота. Офсетная печать
Частота

100 Гц

1 кГц

10 кГц

100 кГц

250 кГц ≤ f ≤ 250 МГц

<-91

<-107

<-125

<-127

250 МГц <f ≤ 500 МГц

<-97

<-121

<-129

<-133

500 МГц <f ≤ 1 ГГц

<-91

<-115

<-127

<-127

1 ГГц <f ≤ 2 ГГц

<-85

<-110

<-121

<-121

2 ГГц <f ≤ 3 ГГц

<-81

<-106

<-117

<-117

3 ГГц <f ≤ 6 ГГц

<-75

<-100

<-111

<-111

Остаточный FM (типичное значение)

<N×1hz

Выходная мощность Диапазон
(25±10℃)

-20 дБм ~ + 7 дБм
Добавление опции 1:-120 дБм ~ + 7 дБм (-135 ДБм также доступен)

Точность мощности
(25℃ ±10℃)

Когда опция 1 программируемый шаг аттенюатор недоступен (-10 ~-20 дБм является типичным значением)

+ 7dBm ~-10dBm

-10 дБм ~-20 дБм

±0. 8dB

±1. 0dB

Когда опция 1 программируемый шаг аттенюатор доступен (≤-60dBm является типичным значением)

+ 7dBm ~-10dBm

-10 дБм ~-60 дБм

-60 дБм ~-90 дБм

±0. 8dB

±1. 0dB

±1. 5

Модуляции производительность

Пульс
Modulation4

Коэффициент включения/выключения импульсной модуляции

> 60dB

Импульсная модуляция подъем/время падения

<150ns

Внутренняя выровненная минимальная ширина импульса

2μs

Уровень удержания (ALC выключен)

0,5 мкс

Амплитуда Modulation5

Режим модуляции: экспоненциальный режим, Линейный режим
Скорость модуляции (полоса пропускания 3 дБ, глубина модуляции 30%): DC ~ 100 кГц
Макс. Глубина амплитудной модуляции: 90%
Точность (1 кГц скорость модуляции, 300 Гц ~ 3 кГц полоса демодуляции):
± (6% × установленное значение + 1%)
Искажение (скорость модуляции 1 кГц, глубина 30%, Линейный режим, полное гармоническое искажение): <1.5%

Частота Modulation5

Скорость модуляции (полоса пропускания 3 дБ, смещение частотной модуляции n×100 кГц): DC ~ 1 МГц
Макс. Смещение частотной модуляции (типичное значение): N×1MHz
Точность (1 кГц скорость модуляции, 300 Гц ~ 3 кГц полоса пропускания демодуляции, смещение частотной модуляции <n×100 кГц, за исключением модуляции остаточной частоты):
± (5% × установленное значение + 20 Гц)
Искажение (частота модуляции 1 кГц, смещение частотной модуляции n×100 кГц, полное гармоническое искажение): <1%

Фазы
Modulation5

Скорость модуляции (полоса пропускания 3 дБ, смещение фазы 3 рад): DC ~ 100 кГц
Макс. Смещение фазовой модуляции (типичное значение): N×10rad
Точность (1 кГц скорость модуляции, 300 Гц ~ 3 кГц полоса пропускания демодуляции, смещение фазы модуляции <N×10rad, за исключением остаточной фазы модуляции):
± (5% × установленное значение + 0,01 рад)
Искажения (1 khzmodulation, 3rad фазовой модуляции офсетная печать, Суммарный коэффициент гармонических искажений) по уровню поверхности: <1%
