Twintex TFG-3210E двухканальный частоты 10 МГц DDS генератор сигналов
- Категория: Генераторы сигналов >>>
- Поставщик: Twintex,Electronics,Co.,Ltd.
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Sep-17-2025 | 13447.70 $* | 14119.65 $* |
| Aug-17-2025 | 13334.39 $* | 14001.81 $* |
| Jul-17-2025 | 11187.60 $* | 11746.80 $* |
| Jun-17-2025 | 13108.52 $* | 13763.71 $* |
| May-17-2025 | 11413.72 $* | 11984.28 $* |
| Apr-17-2025 | 12882.62 $* | 13526.53 $* |
| Mar-17-2025 | 12769.58 $* | 13407.49 $* |
| Feb-17-2025 | 12656.72 $* | 13289.62 $* |
| Jan-17-2025 | 12543.3 $* | 13170.90 $* |
Характеристики

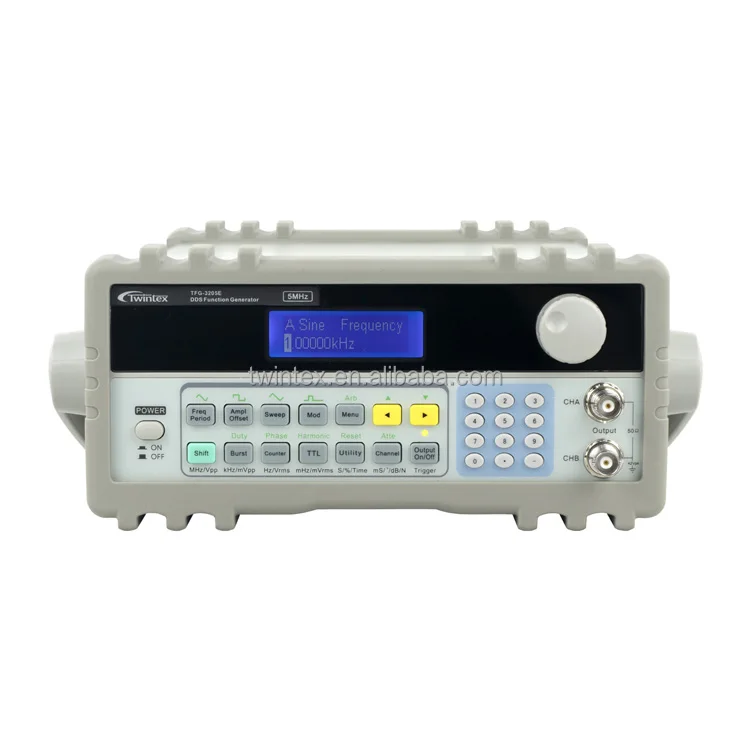

Twintex TFG-3210E двухканальный частоты 10 МГц DDS генератор сигналов функция
Описание продукта:
Введение
TFG3200E серии являются недорогими функциональными генераторами с максимальной частотой 5 МГц, 10 МГц, 15 МГц и 20 МГц, на основе прямого цифрового синтеза (DDS) технология обеспечивает гибкую производительность и системные особенности для основных научных и промышленных требований.
Особенности
Макс. Выходная частота 5 МГц/10 МГц/15 МГц/20 МГц
2 канала выхода
Технология прямого цифрового синтеза (DDS)
Мин. Выходная амплитуда 1МВ (50Ω) с хорошей стабильностью
Частота дискретизации 100MSa/s, вертикальное разрешение 8 бит, длина волны 1024 точек
32 встроенных волновода
40 наборов сохранения и отзыва для настроек панели
Модуляции: FM, FSK, ASK, PSK
Частотная развертка, Амплитудная развертка, лопасть и TTL выходные функции
Стандартный внешний Частотный счетчик 200 МГц
Дополнительный RS-232 интерфейс для дистанционного управления ПК
Технические характеристики
|
Модель |
TFG-3205E |
TFG-3210E |
TFG-3215E |
TFG-3220E |
|
|
Сигналов |
|||||
|
Выходной сигнал |
32 встроенных волновода,В том числе синус, квадрат, треугольник, пандус, пульс,И т. д. |
||||
|
Сигналов длина |
1024Точек |
||||
|
Вертикальный RРазрешение |
8Биты |
||||
|
Частота дискретизации |
100msa/s |
||||
|
Синуса |
Коэффициент гармонических искажений |
≥ 40 дбк (<1 МГц);≥ 35 дбк (1 ~ 20 МГц) |
|||
|
TОтал искажений |
≤ 1% (20 Гц ~ 200 кГц) |
||||
|
SQuare |
Время нарастания/спада |
≤35Ns |
|||
|
Выброс |
≤10% |
||||
|
DРабочий цикл |
1% ~ 99% |
||||
|
Частота |
|||||
|
Диапазон |
Синуса |
1μHz ~ 5 МГц |
1μHz ~ 10 МГц |
1μHz ~ 15 МГц |
1μHz ~ 20 МГц |
|
Квадратной формы |
1μHz ~ 5 МГц |
||||
|
Другие |
1μHz ~ 1 МГц |
||||
|
Разрешение |
1μHz |
||||
|
Точность |
± 5x10-5 |
||||
|
Выходные характеристики |
|||||
|
Амплитуда |
RAnge |
2MVpp ~ 20Vpp(Холостого хода) |
|||
|
RРазрешение |
20mVpp (амплитуда> 2Vpp); 2mVpp (амплитуда <2Vpp) |
||||
|
Точность |
±(1% +2МВАмплитудно-модулируемый сигнал)(Холостого хода1 кГцСИНЕ") |
||||
|
SРентабельность |
± 0.5% /3 часа |
||||
|
FLatness |
± 5% (<10МГц);± 10% (>10 МГц) |
||||
|
Выходное сопротивление |
50Ω |
||||
|
Офсетная печать |
RAnge |
± 10V (Холостого хода, Затухание 0 дБ) |
|||
|
Разрешение |
20mVПостоянного тока |
||||
|
Точность |
±(1% + 20 мВПостоянного тока) |
||||
|
Развертки |
|||||
|
Время |
100ms ~900s |
||||
|
DIrection |
Вверх, вниз, вверх-вниз |
||||
|
МOde |
Линейность,LOgarithmic |
||||
|
Модуляции |
|||||
|
Частотная Модуляция (FM) |
Сигнал перевозчика: сигнал CHA Модулирующий сигнал: CHB или внешний сигнал Отклонение: 0% ~ 20% |
||||
|
Манипуляция |
FSK: бесплатно установить частоту перехода и частоту несущей Спросить: свободно устанавливать амплитуду хопа и амплитуду перевозчика PSK: Hop phase: 0 ~ 360 °, Разрешение: 1 ° Альтернативная ставка: 10 мс ~ 60 с |
||||
|
Взрыв |
Сигнал перевозчика: сигнал CHA Триггер сигнала: TTL_A сигнал Количество разрывов: 1 ~ 65000 циклов Источник запуска: внутренний TTL, внешний, одиночный |
||||
|
CHB выходные характеристики |
|||||
|
Сигналов |
Форма выходного сигнала: 32 встроенные формы сигналов, включая синус, квадрат, треугольник, пандус, пульс и т. д. Длина волны: 1024 точек Вертикальное разрешение: 8 бит Частота дискретизации: 12.5MSA/s |
||||
|
Частота |
Частотный диапазон: синус: 1μгц ~ 1 МГц; Другое: 1μгц ~ 100 кГц Частота Разрешение: 1μHz Частота Точность:±-1 шт.X10-5 |
||||
|
Амплитуда |
Амплитудный диапазон: 50mVpp ~ 20Vpp (открытая цепь) Амплитудное Разрешение: 20mVpp Выходное сопротивление: 50Ω |
||||
|
TTL выход |
|||||
|
Сигналов |
Квадрат, время подъема/падения ≤ 20 нс |
||||
|
Частота |
-1 шт.0 МГц ~ 1 МГц |
||||
|
Амплитуда |
TTL,КМОП-матрица совместимость, низкий <0,3 V, Высокий> 4V |
||||
|
Счетчик частоты |
|||||
|
Частотный диапазон |
1 Гц ~ 200 МГц |
||||
|
Входная амплитуда |
100mVpp ~ 20Vpp |
||||
Детальные изображения
Информация о компании
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Гарантия
Все продукты TWINTEX проверены и гарантированно сохраняют хорошее качество с гарантией на один год, за исключением изнашиваемых деталей, таких как Тестовые провода и шнуры питания.
Если проблемы с качеством случаются в течение гарантийного срока, мы предоставляем техническую поддержку и запасные части. Наш местный дистрибьютор поможет решить ваши проблемы вовремя после получения телефонных звонков или электронных писем.
Свяжитесь с нами в любое время, если возникнут какие-либо вопросы по использованию нашей продукции.
Однако компания TWINTEX не несет ответственности за личные травмы или ущерб, причиненный в результате неправильной эксплуатации.
