Функция серии SDG2000X/генератор произвольной формы

Описание продукта:
SIGLENT SDG2000X-это серия двухканальная функция/произвольной формы Генераторы с техническими характеристиками до 120 МГц максимальная пропускная способность, 1.2GSa/s частота дискретизации и 16-бит в вертикальном направлении. Фирменной truearb и EasyPulse методы помогают решить слабых сторон, присутствующих в традиционном DDS генератор генераторы при создании произвольные, квадратная и импульсная сигналов. С преимуществами выше, SDG2000X может предоставить пользователям различные сигналы высокой точности и низкого дрожания, которые могут удовлетворить растущие требования сложных и широких приложений.


Основные преимущества:
• Двухканальный, максимальная полоса пропускания 120 МГц, максимальная мощность 20VppВыходная амплитуда, высокая точность вывода с динамическим диапазоном 80 дБ
• Высокопроизводительная система выборки с 1. Частотой дискретизации 2GSa/sИ 16-бит в вертикальном направлении. Детали в ваших волноводах не будутПотерянный

• Инновационная технология TrueArb, основанная на точечнойАрхитектура, поддерживает любые 8PTS ~ 8Mpts Arb формы сигнала с aЧастота дискретизации в диапазоне 1 μSa/s ~ 75MSa/s
• Инновационная технология EasyPulse, способная генерировать более низкиеДрожание квадратные или импульсные формы, приносит широкий диапазон иЧрезвычайно высокая точность в ширине импульса и подъеме/паденииРегулировка

• Множество аналоговых и цифровых типов модуляции: AM, DSB-AM, FM, PM, FSK, Спросите и ШИМ

• Развертки и Burst-функция
• Высокая точность счетчик частоты

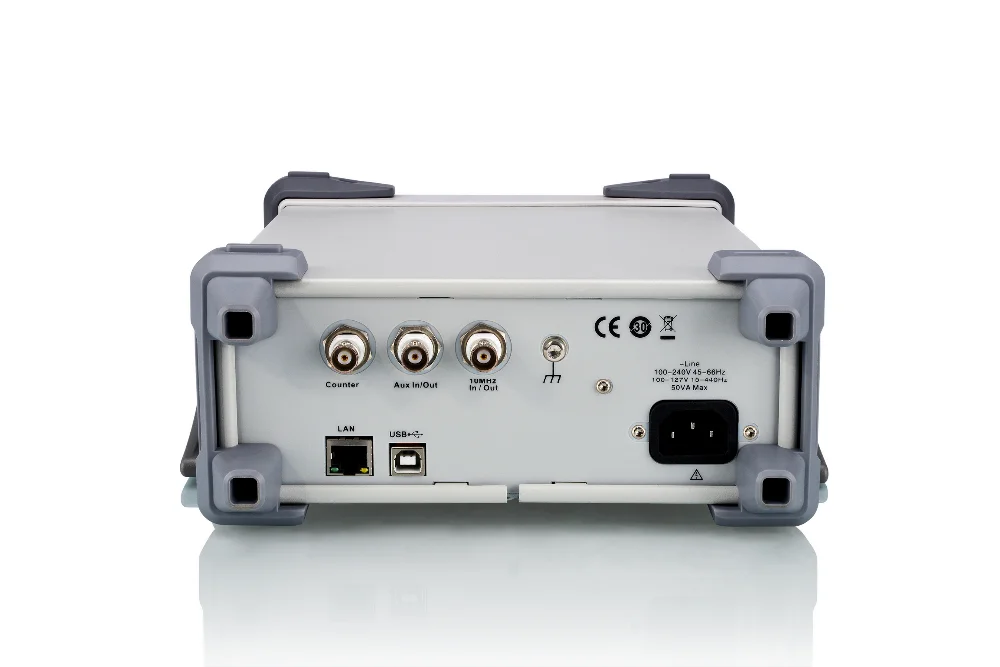

• Стандартные интерфейсы: USB устройство, USB хост, LAN(VXI-11, поддержка U диск хранения и программного обеспечения, обновление GPIB порт опционально
• 4,3 "сенсорный экран дисплей для облегчения управления

Особенности дизайна:

• Truearb технологий:

Благодаря технологии SIGLENT TrueArb генератор сохраняет преимущества DDS технологии, преодолевая серьезные недостатки DDS дрожания и искажений. Поскольку технология TrueArb генерирует произвольные формы сигнала в точечной моде, каждая точка данных используется для генерирования выходного сигнала, который хранится в памяти. Точки даты не будут пропущены или повторены, а произвольные формы волны обладают очень низким дрожанием (< 150ps).

Технология TrueArb производит произвольный сигнал точка-точка, не пропуская никаких деталей формы волны

КакТехнология EasyPulse, технология TrueArb эффективно преодолевает ограничения DDS для производства периода выборки с очень низким дрожанием

• EasyPulse технологии

Когда квадратная/импульсная Форма волны генерируется DDS, будет одно-часовое дрожание, если частота дискретизации не является целочисленной множественной выходной частоты. Технология SDG2000X EasyPulse успешно преодолевает эту слабость в дизайнах DDS и помогает производить низкоджиттерные квадратные/импульсные формы.

• Высокопроизводительная система отбора проб

Выигрывают в настоящее время от 1.2GSa/s и 16-бит твердых частиц требуются система отбора проб SDG2000X достигает характеризуются высокой точностью производительность в обоих временной области и амплитуда, что приводит к более точно Реконструированный сигналов и низкое искажение.



• Отличный аналоговый канал производительность

Полоса пропускания аналоговых каналов превышает 120 МГц, проводя тест на частотную реакцию с белым шумом.





Высокоточный синусоидальный выход. Почти не обнаруживается дефектов при частоте 60 МГц, 0 дБм.

Емкость вывода большого сигнала на высокой частоте. Двухканальный, амплитуда 20 Vpp может быть гарантирована даже при 20 МГц.

Низкий уровень шума, улучшает соотношение сигнал-шум.



Ширина импульса может быть точно настроена на минимум 16,3 нс с шагом регулировки так же мала, как 100ps.



Время подъема/падения может быть установлено независимо от минимальной 8,4 НС на любой частоте и максимум 22.4s. Шаг регулировки так же мал, как 100 ps.

• Богатый модуляции Особенности

Поддержка AM, FM, PM, FSK, ASK, DSB - AM обеспечивает различные аналоговые и цифровые модуляционные режимы, «внутренние» и «внешние» модуляции.

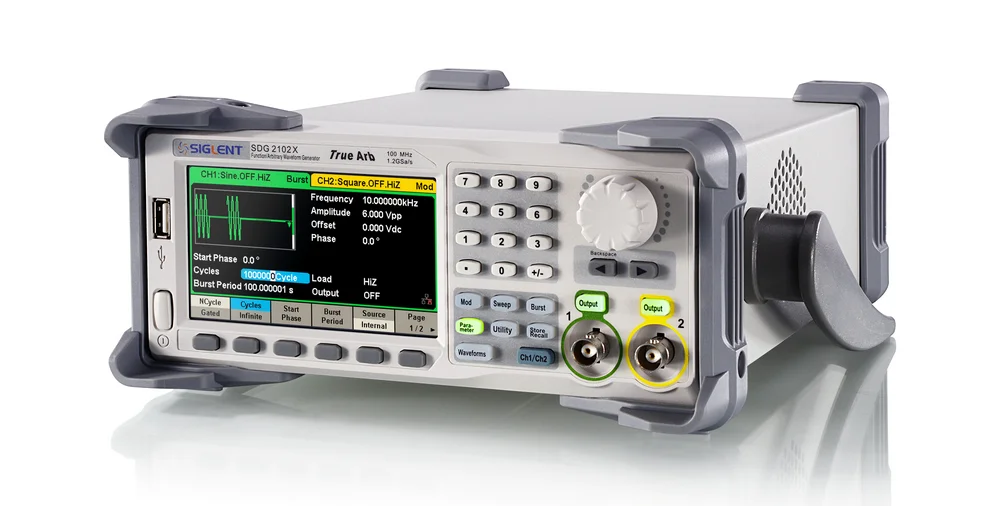

• Burst-функция

  Два режима разрыва: «N цикл» и «закрытое» управление. Внутренняя и внешняя модуляция доступна.

Информация о заказе:

Модель	SDG2000X

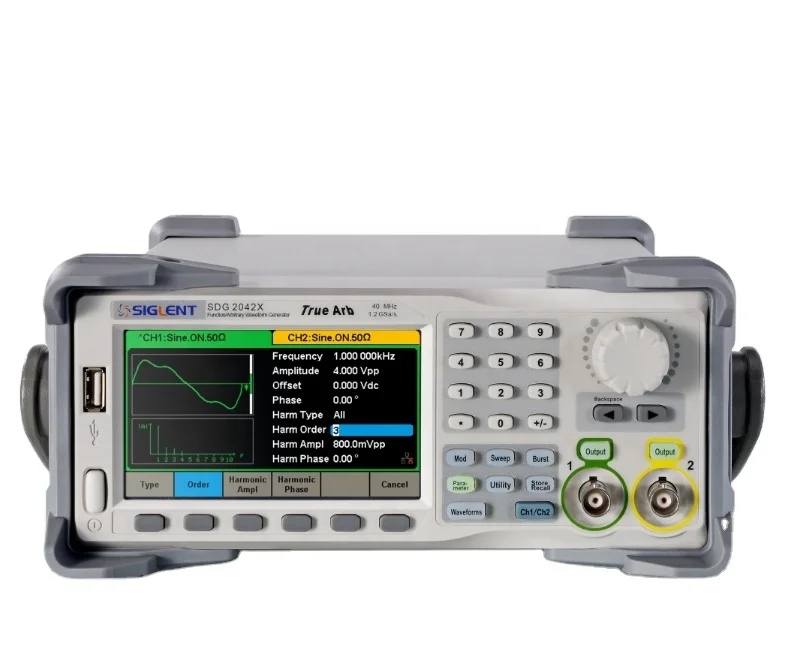

	SDG2042X402 канальный
	SDG2082X80 MГц 2 канала
	SDG2122X  120МГц2 канала
Стандартные аксессуары:	Быстрый запуск
	A сертификация продукции
	Шнур питания
	USB кабель
	Компакт-диск (включая быстрый запуск, данные Лист и Пакет прикладного программного обеспечения)
	Калибровочного сертификата
	BNC коаксиальный кабель
Дополнительные аксессуары	USB-GPIB адаптер
