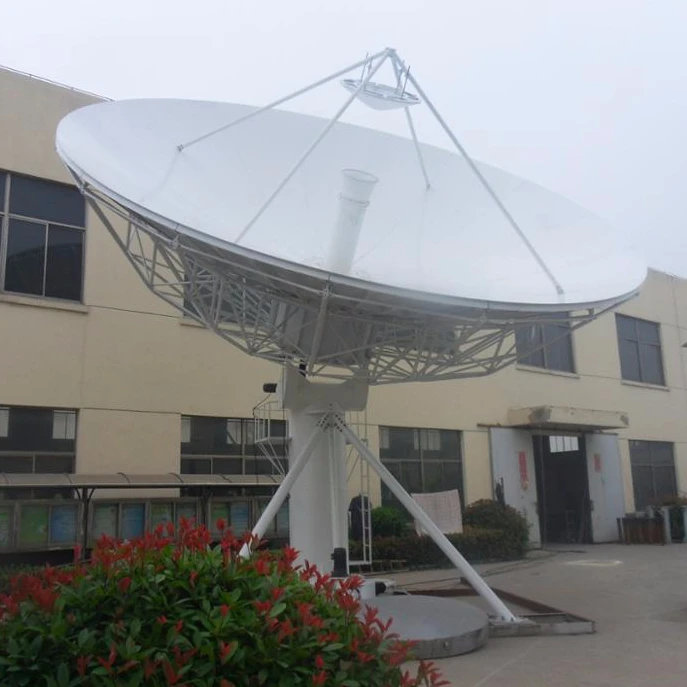

Антенна 9 0

Описание и отзывы

Трекер стоимости

Характеристики

Электрические спецификации

Тип

900FC

900FK

Рабочая частота, ГГц

C-Band

Ku-диапазона

Получить

Передача

Получить

Передача

3,4-4,2

5,85-6,725

10,95-12,75

13,75-14,5

Усиление, Mid-band, dBi

49,9

53,5

59,4

60,8

Поляризации

Линейная/круговая

Линейный

XPD (по оси), дБ

35

35

35

35

XPD через 1 дБ Ширина луча, дБ

33

33

33

33

Осевое отношение (круговой поляризации) 2 порта/4 порта

1,30/1,06

1,09/1,06

КСВН

1,25

1,25

1,25

1,25

Антенна шум температуры

10°elevation

35°k

60°k

30°elevation

26°k

50°k

50°elevation

24°k

49°k

-Ширина луча 3 дБ, средняя полоса

0,55 °

0,4 °

0,19 °

0,16 °

Типичный G/T (El> 10 °)

30.5дб/К (30°LNA)

37,3 дБ/К (70 ° лна)

Tx. мощность, кВт

5

2

Кормов интерфейс

CPR-229G

CPR-137G

WR-75

WR-75

Кормов пропуск частиц

0,2/0,3

0,2

0,2/0,4

Изоляция, Tx к Rx, dB

85

Недельобъем

CCIR 580-4

Механические параметры

Диаметр антенны

9,0 м

Тип антенны

Кольцо фокусировки

Тип крепления

El. over Az.

Точность поверхности (RMS)

≤0. 5 мм

Диапазон наведения антенны

Азимут

±85°, ±60° (непрерывный)

Высота

5 °-90 ° (непрерывный)

Поляризации

180 ° (непрерывный)

Режим привода

Ручной или моторизованный

Система привода

Азимут тариф перемещения

0,11 °/с (0,02 °/С)

Высота тариф перемещения

0,17 °/с (0,02 °/С)

Поляризации

1 °/S

Экологические спецификации

Оперативный ветра

72 км/ч порыв до 97 км/ч

Ветра выживания

216 км/ч

Температура

-40 °C-+ 60 °C

Относительная влажность

100%

Солнечного излучения

1135 ккал/ч/m2

Сейсмические (Выживание)

0,3 г (в), 0,15 г (в)

Ледовой нагрузки

13 мм в рабочем состоянии; 25 мм для выживания
