Линейная направляющая как тип направляющей, управляемая силой между бесконечной циркуляцией прокруткиСтальной шарик в слайдере и скользкий ход, по скользкой платформе нагрузки может легко сделать высокоточное линейное движение.
По сравнению с традиционным скользящим направляющим коэффициент трения, управляемый прокаткой, может опускаться до 1/50 от оригинала, что значительно снижает относительно менее допустимое движение, поэтому, он может легко достичь μ m класса подачи и позиционирования.
Плюс конструкция связываемого блока между слайдером и скользким курсом, что делает линейную направляющуюВыдерживает нагрузку вверх и вниз и в других направлениях, выше показанные характеристики традиционная направляющая скольжения не может совпадать, тогда если машина может сотрудничать с шариковым винтом, используйте линейные направляющие для наведения, значительно улучшит точность и эффективность механического оборудования.
HGЛинейная направляющая серии представляет собой линейную направляющую тяжелой нагрузки, разработанную круговой канавкой и ОПТИМИЗАЦИЕЙ СТРУКТУРЫ, более чем на 30% грузоподъемность и жесткость, чем другие подобные линейные направляющие типа шара. Он имеет одинаковую нагрузку в четырех направлениях (вверх/вниз/вправо/влево) и самовыравнивание для поглощения возможности установки-ошибки.
Собранные латунные компоненты (Ms)
Высокая точность и длительный срок службы
Предназначено для тяжелых условий работы при высоких нагрузках и ускорениях
Рабочая температура до 150 °C
Оснащен фрикционной системой демпфирования
Линейная направляющая серии HG обеспечивает долгий срок службы с высокой скоростью, высокой точностью и плавным линейным движением.
Сверлильная машина,Станки,Точная обработка на станке машины,Тяжелая станки для резки, Штамповочные Машины,Станки для резки мрамора, Автоматическое оборудование,Шлифовальные станки,Высокоскоростное оборудование для передачи,Машины для литья под давлением,Оборудование для тестирования.
Игла Диаметр Ø
Тип/символ
Размеры
Грузоподъемность *
Функциональный размер
Демпфирующей силы
A1
E
DW
LW
T
LK Макс
C []
CO []
Ca
Ha
RS ** []
2
HG/10
10
5,5
2
6,3
4,5
2 000
18 300
50 800
10,3 + 0,2
1,7
4,5
2,5
HG 15
15
5,75
2,5
9,8
5
2 000
31 700
88 700
15,3 + 0,2
2,2
8
3
HG/20
20
7
3
13,8
6
2 000
47 700
132 800
20,4 + 0,2
2,7
11
3,5
HG 25
25
7,75
3,5
17,8
7
2 000
61 300
165 700
25,4 + 0,2
3,2
14
*) -Грузоподъемность для теоретической длины клетки 100 мм с силой тяги «F» в соответствии с чертежом. -Грузоподъемность рассчитывается для направляющих с твердостью 60 2 HRc и шероховатостью поверхности Ra<0,4. -Грузоподъемность подшипниковых клеток рассчитывается на основе количества подшипниковых игл, установленных в клетке -Длина толерантность LK+ 0/-t **) -Стандартное значение для длинной клетки 100 мм.
-Формула для расчета силы демпфирования колебаний для эффективной длины подшипниковой клетки
Таблица весовых значений подшипниковых клеток (Для длины LK= 1000 мм) [g]
Тип/символ
Корпус из латуни
HG/10
130
HG 15
230
HG/20
375
HG 25
560

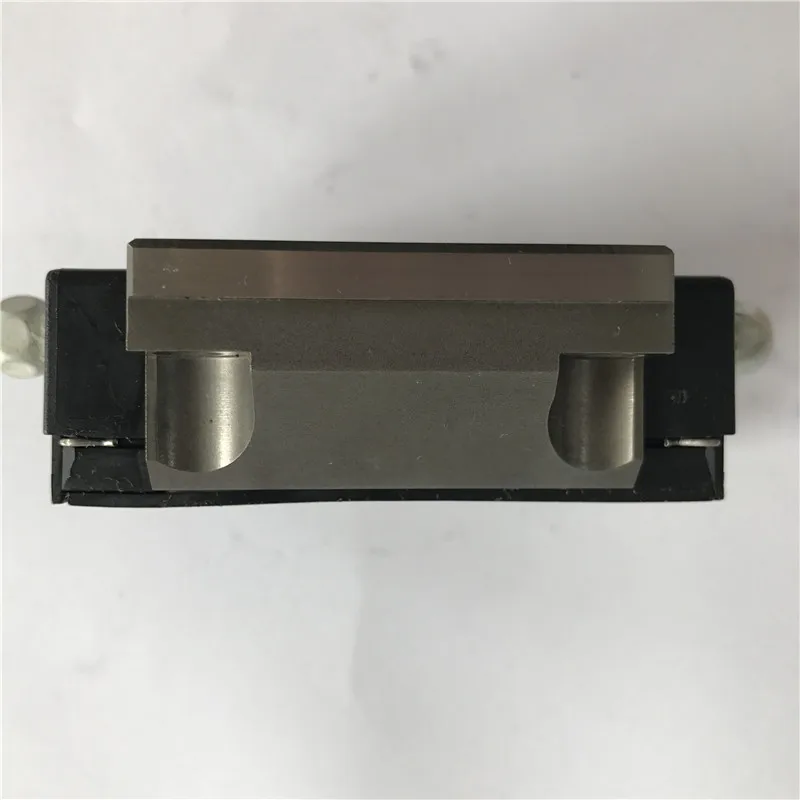

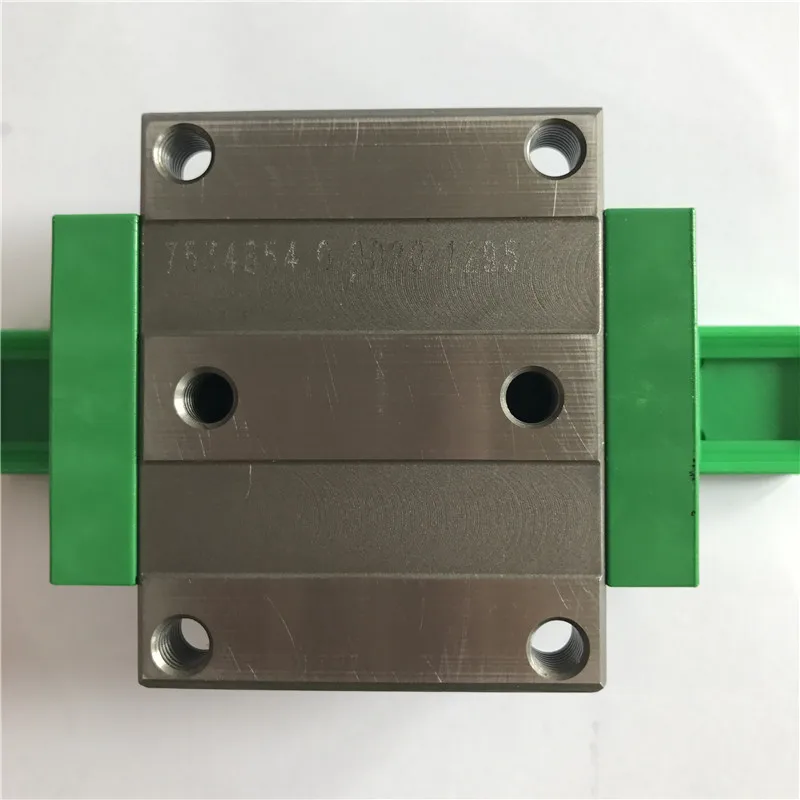

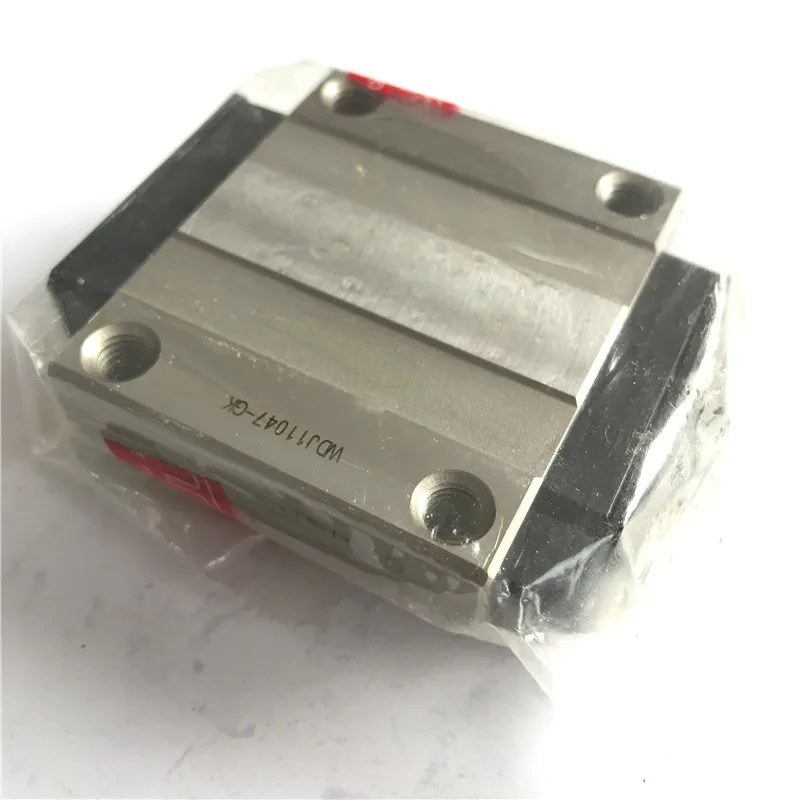

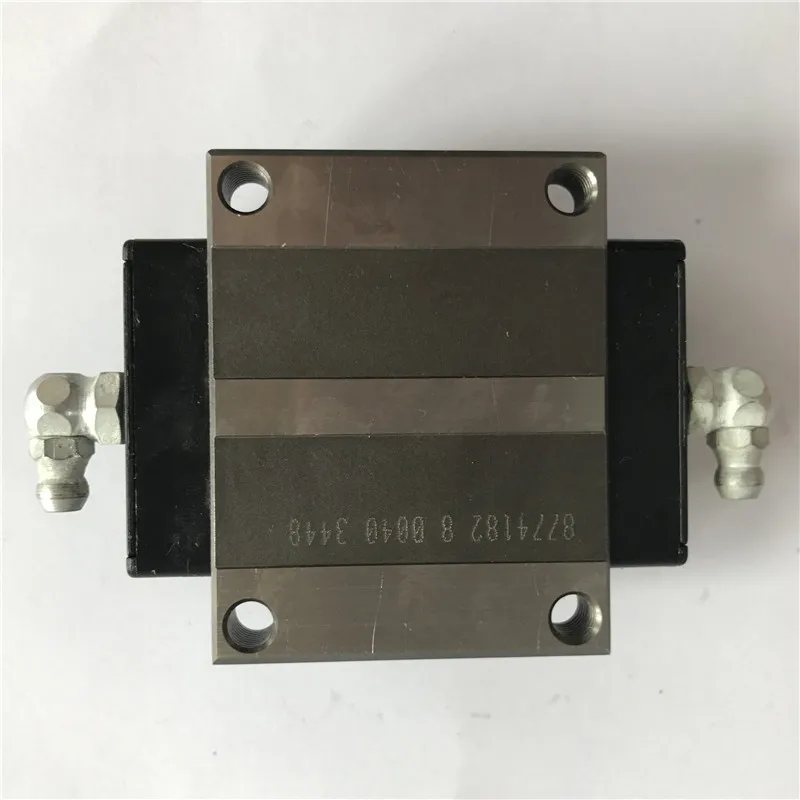

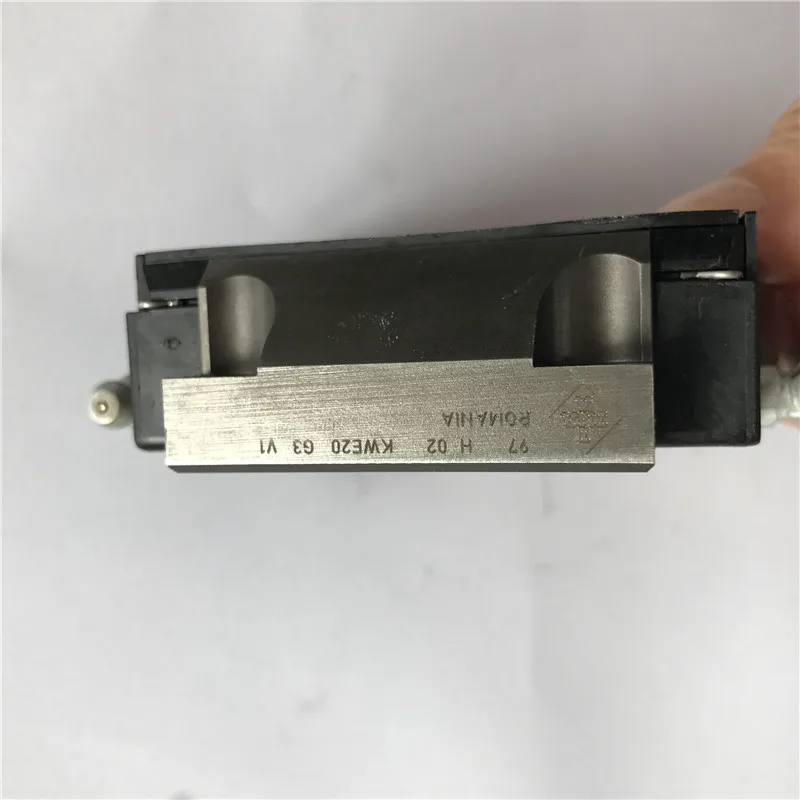

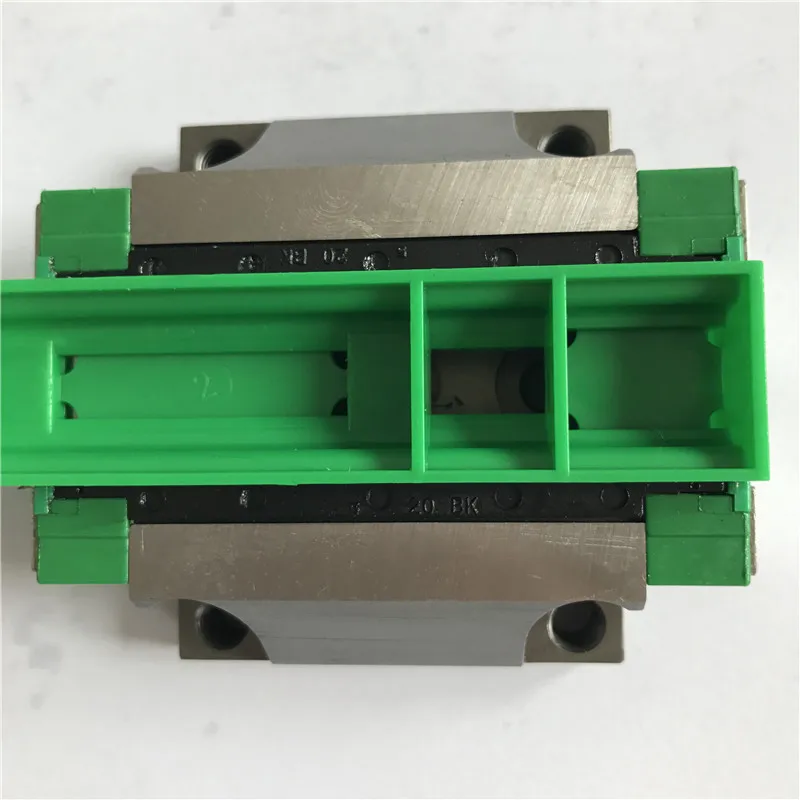

Подшипники скольжения фотографии прилагаются
