AC90V-AV260V 100 Вт, 120 Вт лазерный источник питания HY-W120
Модель: HY-W120Лазерный источник питания для 100 Вт-120 Вт Reci, EFR, Yongli, Weegaint и т. д., лазерные трубки для лазерной резки.
Упаковочный лист:
<1>HY-W120 источник питания * 1 шт.;
<2> 1,5 м HV Кабель с разъемом * 1 шт.;
HY-W120 источник питания Основные характеристики:
1.Очень широкий ассортиментЯВходноеVНапряжение: AC160-AC260V (При входном напряжении-220 В)
2.В настоящее времяИмеетВысокая стабильность: В диапазоне входа AC160-AC260VТокСкорость изменения менее 1%.
3.Хорошая совместимость: она может быть применима к80 Вт100 W120 WЛазерный ВаннаПроизведено различными фабриками.
4. высоковольтный источник питания: входное напряжение переменного тока 220 В или 110 В переменного тока, максимальный выход постоянного тока 40 кВ.
5. Этот источник питания имеетНа»Тест"Кнопка, которая может проверить выход лазера вручную.
6. лазерный источник питания имеет hВысокая выходная мощностьG-сенсорХорошая стабильность;Это может продлить срок службы лазерной трубки.
7.Применение:
HY-W120 лазерный источник питания используется для 100 Вт, 120 Вт co2 лазерный резак и гравер для резки и гравировки акрила,Ткань, двойной цветной лист и резина и т. д.
Входной сигнал
Входное напряжение
AC90V-260V
Частота переменного тока
47-440 Гц
Максимальная входная мощность
1000 w
Максимальный выходной ток
8A
Выход
МаксOutВыходное напряжение
Постоянного тока40KV
Максимальный выходной ток
Постоянного тока32mA
Эффективность
≥90 процентов(При полной нагрузке)
Средняя наработка на отказ
≥10000 час
Скорость отклика
≤1ms(От сигнала переключателя передается выходной ток до 90% от установочного тока)
Выдерживаемое Напряжение
Ввода-вывода вход переменного тока-основа: AC1500V 10MA а-ля 60ые; Выход Отрицательный соединен с раковины машины.
1) Подключение лазерной трубки:(См. схему подключения источника питания и лазерного устройства)
Высоковольтный терминал ("+") HY-W120 блок питания должен быть подключен к положительному полюсу CO2 лазерное устройство. Ток цепи питания должен быть подключен к отрицательному полюсу (лазерный выходной терминал) лазерного устройства, через Амперметр или непосредственно.
2) Подключение контрольного сигнала(См. схему подключения блока питания и платы управления)
Контрольный сигнал должен быть надежно подключен к контрольному терминалу источника питания HY-W120, после подключения выходного сигнала DAC и сигнала TTL внешнего компьютера с источником питания, лазерное устройство должно работать, как и ожидалось. Если Лазерная лампа не может работать должным образом, следует проверить контрольный сигнал правильно или нет (включая проверку спецификации напряжения и логики), при использовании управления PWM в качестве управления питанием, убедитесь, что f≥20 кГц, амплитуда (пиковое значение) ≤5в, проверка и защита переключателя WP соединение является правильным в то же время.
3) Другие:Группа защитных выключателей также предназначена для обнаружения водяного выключателя, выключателя вентилятора, защиты открытого корпуса и так далее.
5) лазерная трубка и источник питания HY-W120 схема подключения
Схема подключения
HY-W120 Lase определение терминала питания:
1
2
3
4
5
6
TH
TL
WP
G
В
5 V
100 Вт Лазерная мощность Supply6 определение терминала, как показано ниже:
TH
Входной сигнал
Контроль лазера: TH≥3V, излучающий лазер; TL≤0. 3 V, без лазера.
TL
Входной сигнал
Контроль лазера: TH≥3V, излучающий лазер; TL≤0. 3 V, без лазера.
WP * 1
Входной сигнал
Контроль лазера: TH≥3V, излучающий лазер; TL≤0. 3 V, без лазера.
G
GND
Эта нога должна быть хорошо соединена с оболочкой лазерной машины
И основание контрольной панели.
* 2
Входной сигнал
Контроль мощности лазера: аналоговый сигнал 0-5 В
И PWM сигнал может контролировать мощность лазера.
5 V
Выходная мощность
Выход 5 В, максимальный выходной ток 20 мА.
6) HY-W120 метод ручного тестирования источника питания
Во-первых, убедитесь, что источник питания HY-W120 и лазерная трубка правильно настроены, отсоедините клемму управления и нажмите кнопку «Тест» на HY-W120 источник питания в течение 5-10 секунд, чтобы проверить, есть ли лазерный выход из лазерной трубки. этот метод легко определить, подходит ли источник питания.

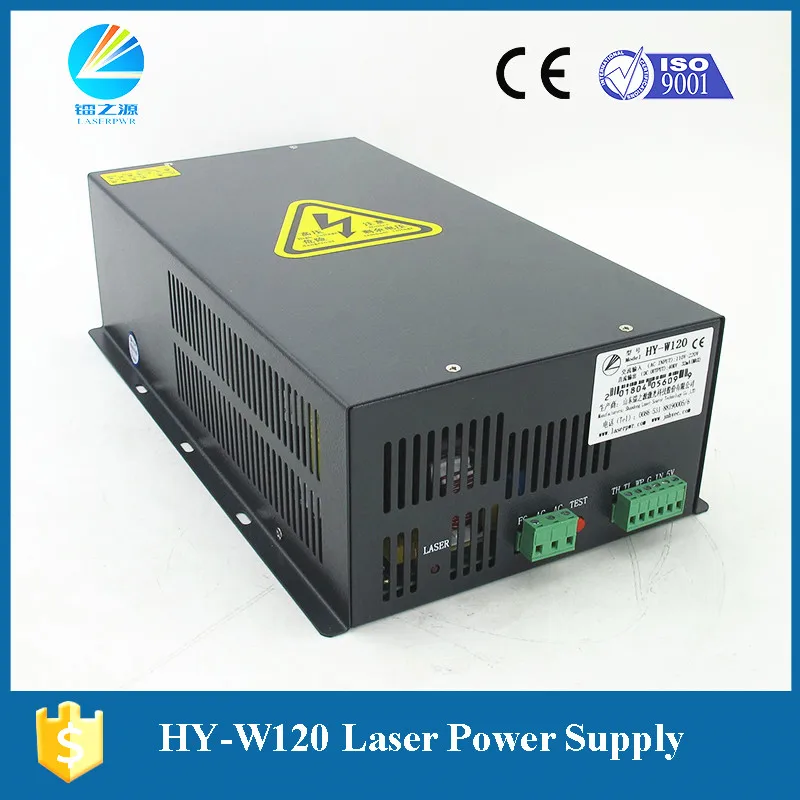

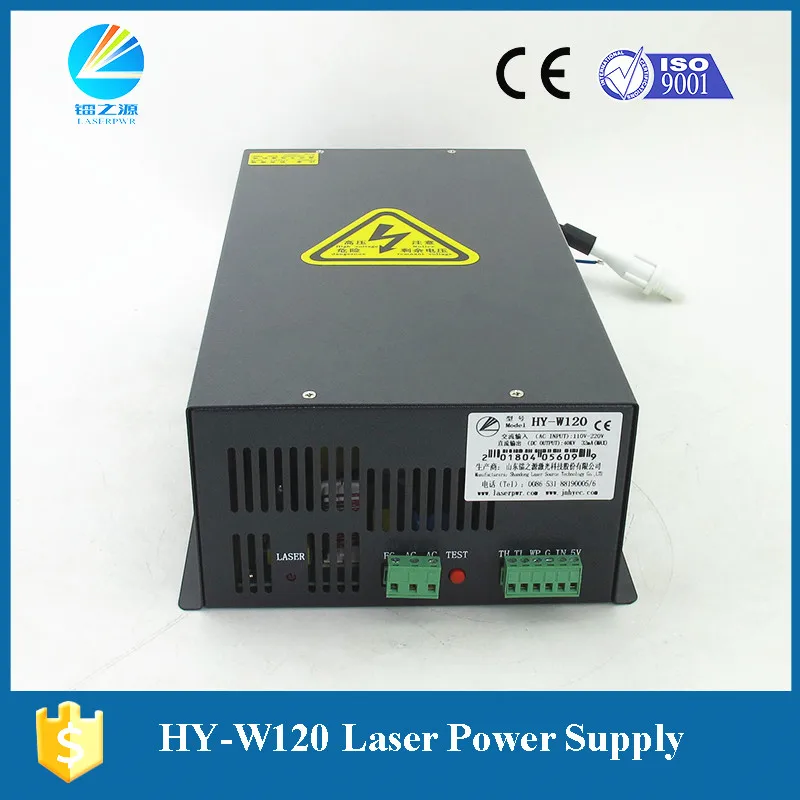

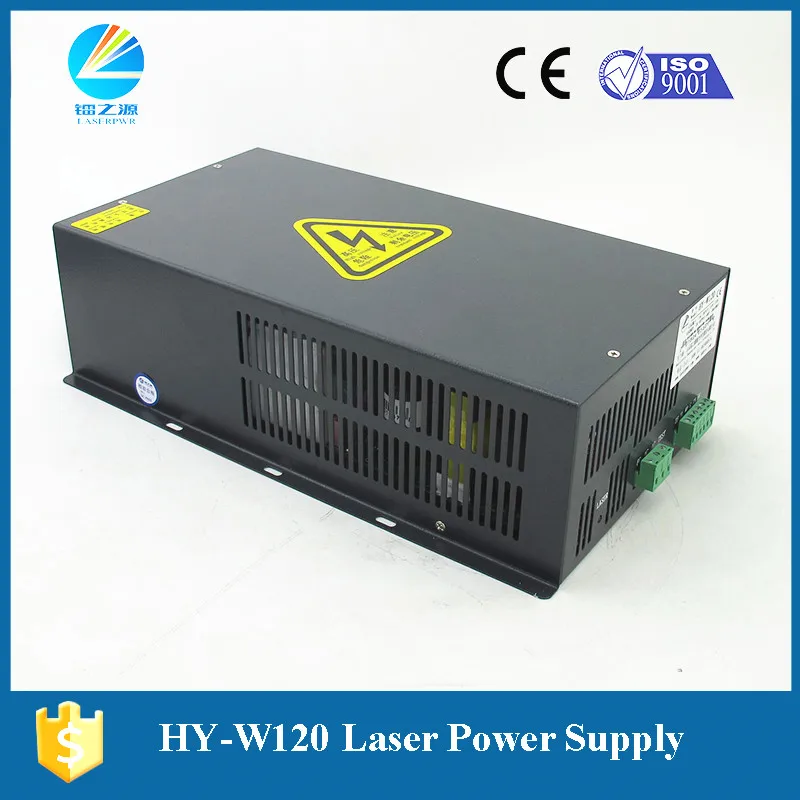

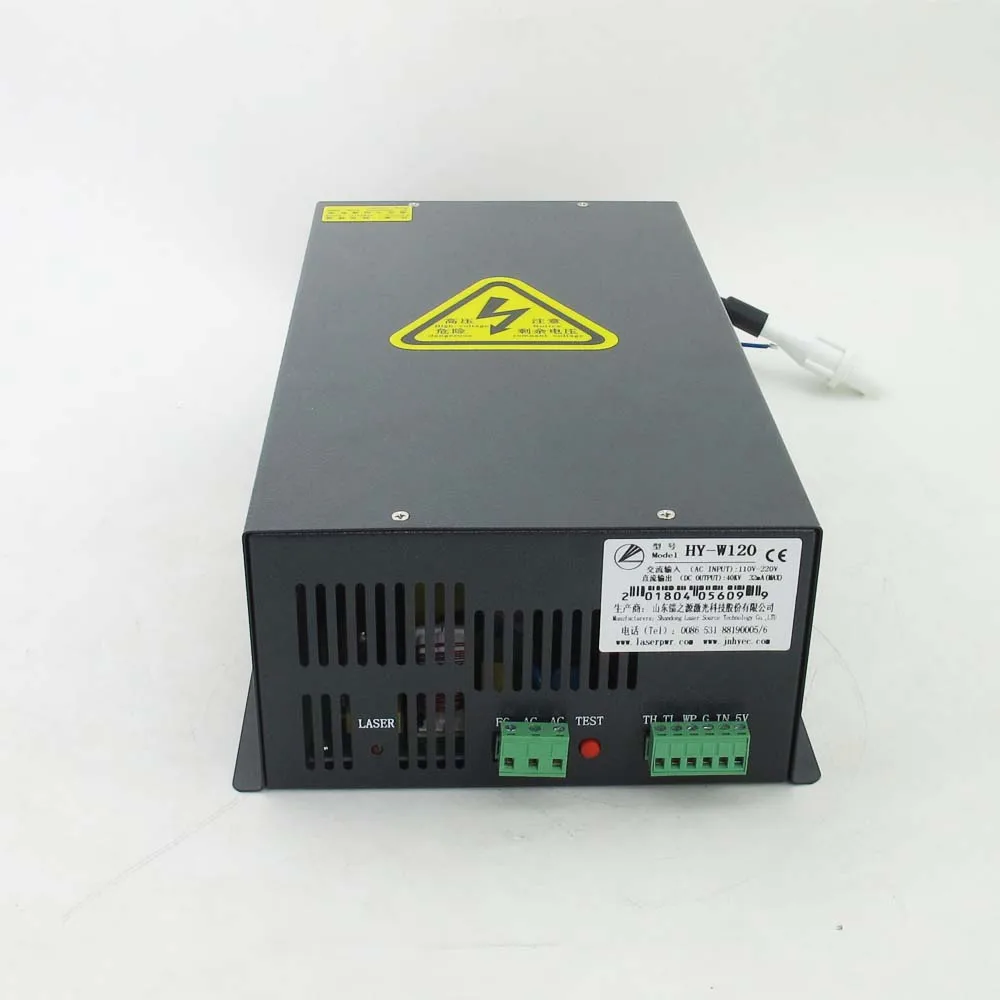

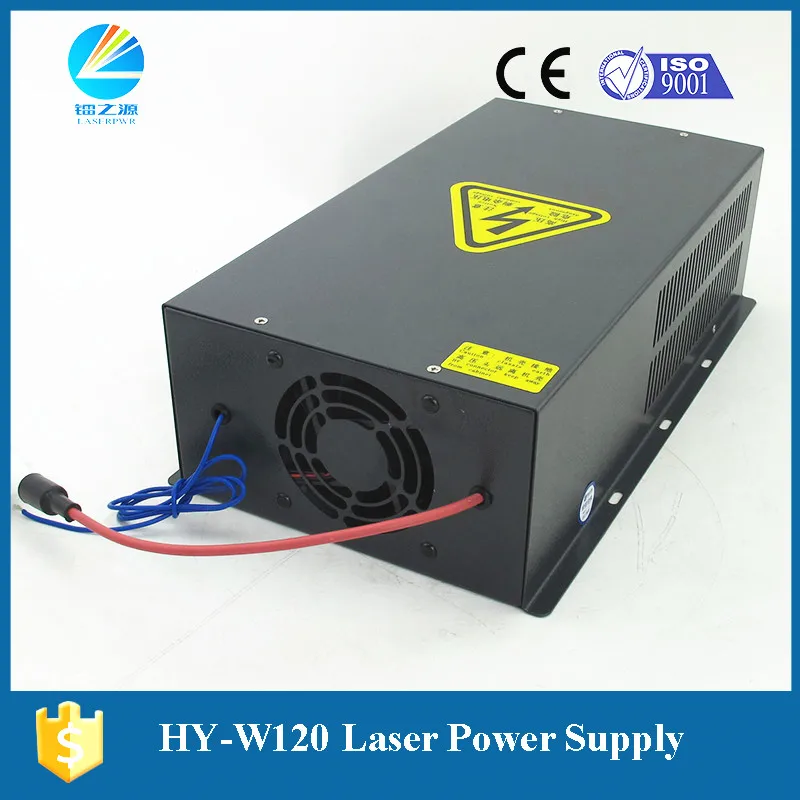

HY-W120 лазерный источник питания 100 Вт-120 Вт изображение
Упаковка & Доставка
Размер коробки:
42*29*18 см за 1 единицу товара
44*29*41 см для 4 комплекта в партии
Доставка по морю, воздуху, экспресс на ваш выбор
Информация о компании
Shandong Laser Source Technology Co., ltd. такой же, как иJinan Hongyuan Electric co., Ltd
Является высокотехнологичным предприятием, расположенным в основной области электронных регионов-Цзинань. Профессиональный дизайнер и производитель и экспортер лазерного источника питания с17 лет опыта,
Имеем хорошее долгосрочное сотрудничество с YUEMING лазером, лазером HAN'S, лазером GCC, лазером RECI, лазером EFR, лазером Boye, лазером Beyond, лазером Senfeng, лазером Bodor,Солнечный лазер,И так далее.Надеюсь, у нас будет шанс помочь вам в вашей бизнес-линии.
Послепродажное обслуживание
(1) Гарантия: один год
(2) Бесплатная доставка на нашу фабрику (кроме платы за доставку)
(3) Бесплатная отправка аксессуаров к вашей двери (в случае повреждения неискусственными факторами в пределах гарантии)
(4) 24 часа в сутки в режиме онлайн поддержку служба технической поддержки
Мы производим строго в соответствии с ISO9001: 2008 международными элементами системы менеджмента качества
Проведения производственной деятельности. Все серии лазерного источника питания получили сертификацию CE.
