* Краткое описание важных операций Измерение расстояния: электронное измерение расстояния (EDM) инструмент является основной частью общей станции. Его дальность варьируется от 2,8 км до 4,2 км. Точность измерений варьируется от 5 мм до 10 мм на км. Они используются с автоматическим распознавателем цели. Измеренное расстояние всегда является наклонным расстоянием от прибора до объекта. Измерения угла: электронный угломер часть общей станции используется для измерения вертикального и горизонтального угла. Для измерения горизонтальных углов любое удобное направление может быть взято в качестве исходного направления. Для измерения вертикального угла вертикальное направление вверх (Зенит) принимается в качестве исходного направления. Точность измерения угла варьируется от 2 до 6 секунд.
Одиночная Призма:3000 м (9, 842 фута) в хорошем состоянии3
Три призмы: 6000 м (19, 685 футов) в хорошем состоянии3
Светоотражающий лист: 800 м (2624Ft.)
Точность: 2 мм + 2 ppm
Время измерения (Точное/быстрое/Отслеживание): 1,5 s/1 s/0,5 s

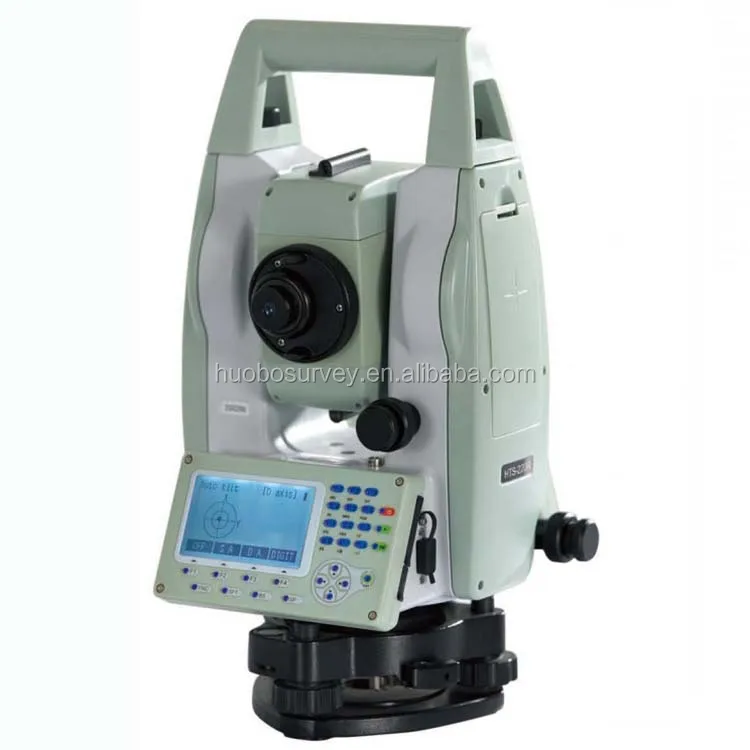

Измерение расстояния (HTS-220R без отражателя)
ОтражательДиапазон: 350 м (1148 футов)
Одиночная Призма:> 7500 м (24, 606 футов)
Точность:3 мм + 2ppm
Время измерения: 1,5 с
*Обработка данных
Этот инструмент оснащен встроенным микропроцессором. Микропроцессор усредняет множество наблюдений. С помощью расстояния наклона и вертикальных и горизонтальных углов, измеренных, когда высота оси инструмента и цели поставляются, микропроцессор вычисляет горизонтальное расстояние и X, Y, Z координаты. Процессор способен вносить изменения температуры и давления в измерения, если атмосферная температура и давление поставляются.
Дисплей: электронный дисплей может отображать различные значения при нажатии соответствующих клавиш. Система способна отображать горизонтальное расстояние, вертикальное расстояние, Горизонтальные и вертикальные углы, различия в отметках двух наблюденных точек и всех трех координат наблюденных точек. Электронная книга: каждая точка данных может храниться в электронной записной книжке (например, компакт-диск). Емкость электронной записной книжки варьируется от 2000 до 4000 точек. Surveyor может выгрузить данные, хранящиеся в записной книжке, на компьютер и повторно использовать записную книжку.
*Использование тахеометра
Инструмент устанавливается на штатив и выравнивается с помощью винтов выравнивания. В пределах небольшого диапазона инструмент способен регулировать себя до уровня положения. Затем вертикальные и горизонтальные контрольные направления индексируются с помощью встроенных клавиш. Возможно установить необходимые единицы для расстояния, температуры и давления (FPS или SI). Surveyor может выбрать режим измерения, например, тонкий, грубый, одиночный или повторный. Когда цель прицельна, Горизонтальные и вертикальные углы, а также наклонные расстояния измеряются и нажимаются соответствующие клавиши, они записываются вместе с номером точки. Высота инструмента и цели Может быть введен ключ после измерения с помощью лент. Затем процессор вычисляет различную информацию о точке и отображает на экране. Эта информация также хранится в электронной записной книжке. В конце День или когда электронная записная книжка заполнена, информация, хранящаяся на компьютерах. Данные точек, загруженные на компьютер, могут быть использованы для дальнейшей обработки. Существует программное обеспечение, например, auto civil и auto plotter clubded с AutoCad, которое может использоваться для печати контуров на любом указанном интервале и для печати поперечного сечения вдоль любой указанной линии.
* Преимущества использования общих станций Ниже приведены некоторые основные преимущества использования общей станции по сравнению с обычными геодезическими инструментами: 1. полевая работа осуществляется очень быстро. 2. Точность измерений высока. 3. устранены ручные ошибки при чтении и записи. 4. Расчет координат очень быстрый и точный. Автоматическая корректировка температуры и давления. 5. компьютеры могут быть использованы для изготовления карт и печати контуров и поперечных сечений. Контурные интервалы и весы могут быть изменены в кратчайшие сроки.
Тем не менее, surveyor должен проверить рабочее состояние инструментов перед использованием. Для этих стандартных точек может быть расположен рядом с офисом обследования и перед тем, как взять инструмент для полевой работы, его работа проверяется путем наблюдения этих стандартных точек от указанной станции инструментов.
