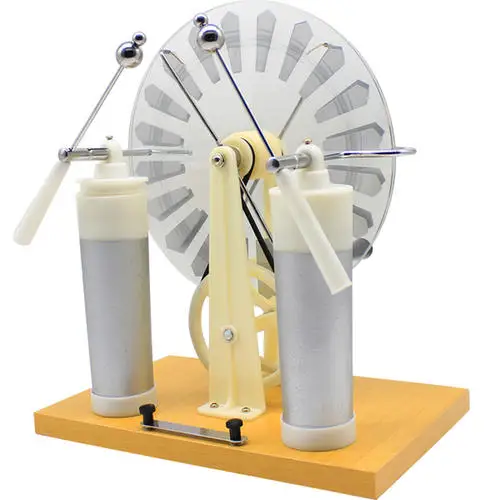

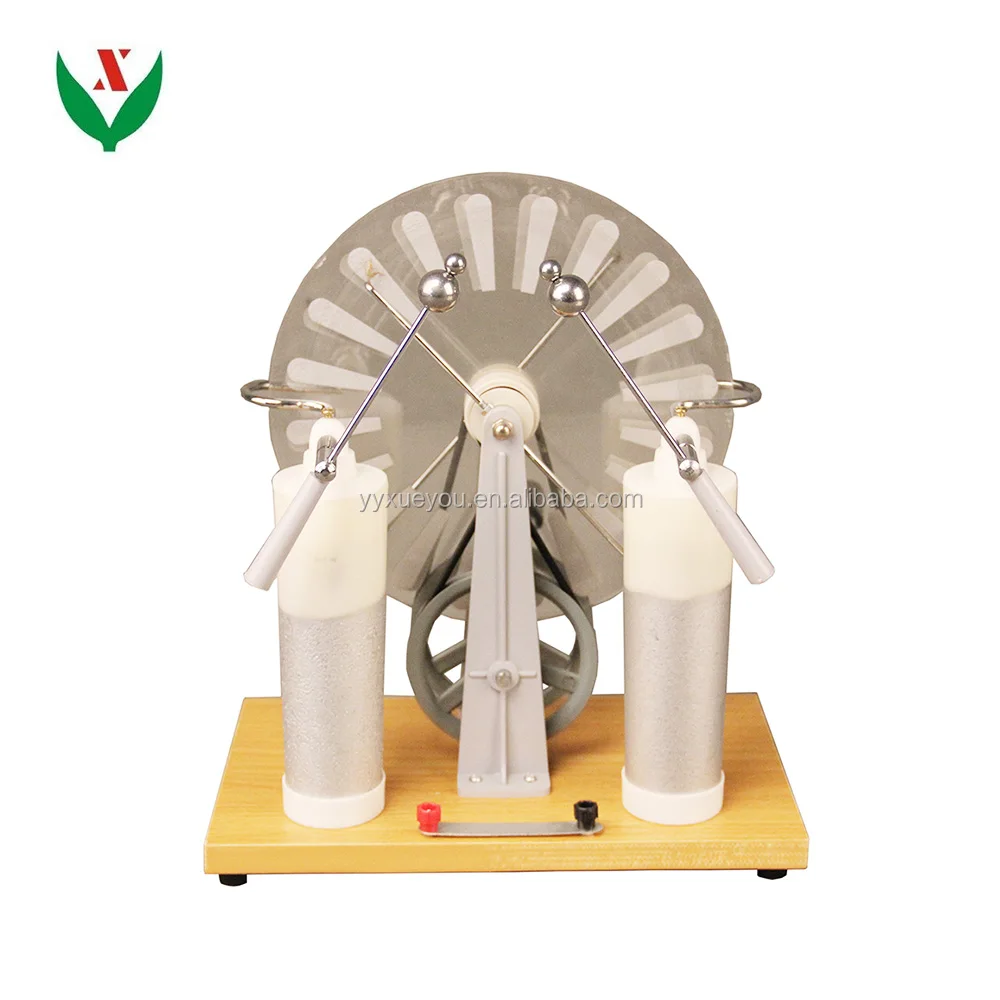

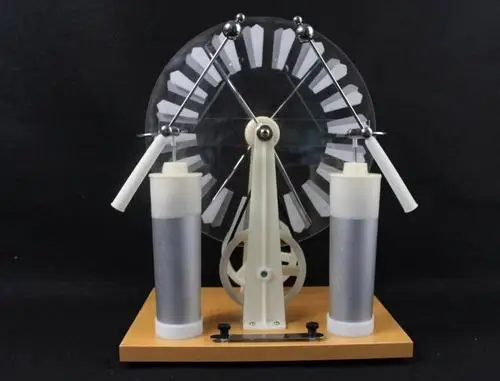

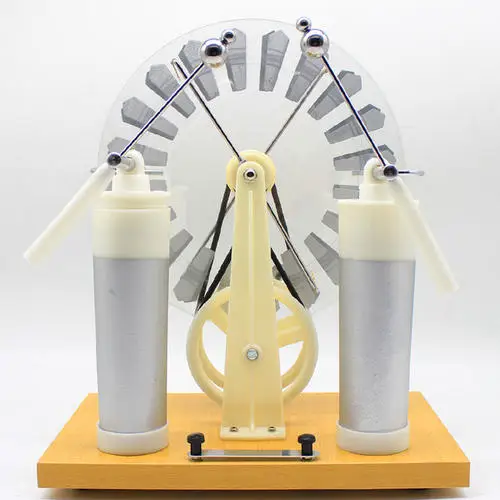

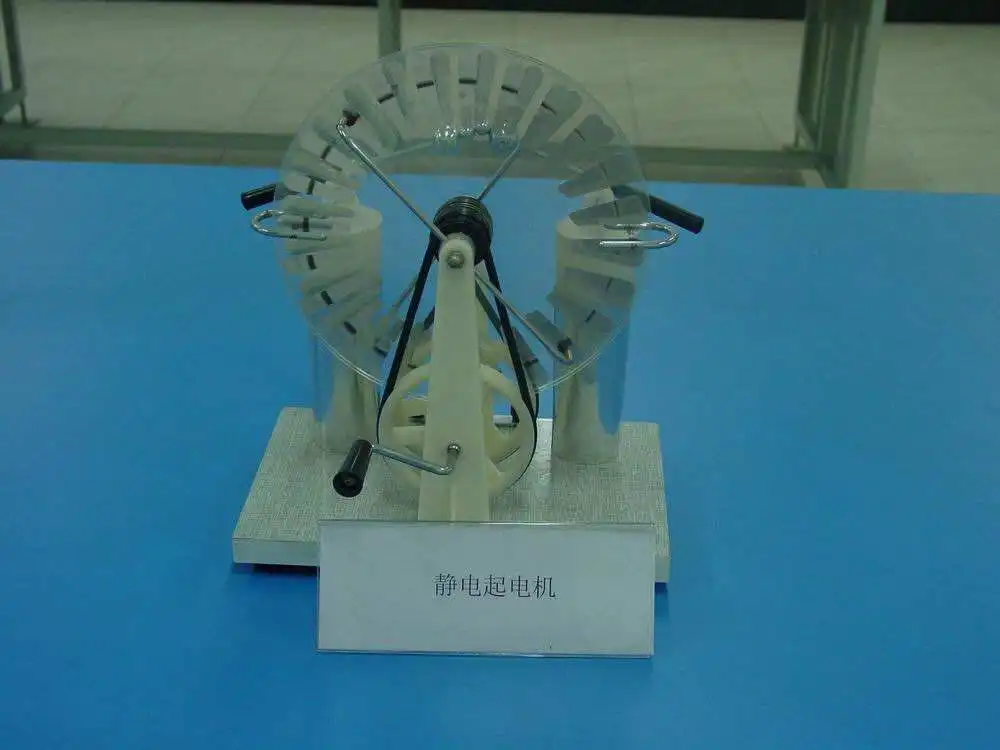

Машина Wimshurst/учебный инструмент для физической

Описание и отзывы

Трекер стоимости

Характеристики

Влияние машина

При сборке лаборатории джентльмен или леди-экспериментатор должны быть уверены, что он включает электростатическую генераторную машину Wimshurst. Это устройство не только будет служить без устали для исследований в области естественной философии, интересные игры в салон, такие какЭлектрический поцелуйТакже возможны! В этом году мы продемонстрируем строительство такого Wimshurst машины с материалами, легко приобретенными в вашем местном домашнем центре и магазине оборудования.

Введение:

Электростатические машины всегда казались мне немного волшебными. Я работал и работал с электроникой с тех пор, как мне было около 6 лет, поэтому у меня есть глубокое понимание индукции и электромагнетизма. Тем не менее, electrostatics-это другая вещь в полном объеме. Эти машины, которые создают высокого напряжения сборы не имеют привычный катушки медного провода, постоянных магнитов, коллекторов от обычных генераторов переменного тока. Они сделаны из латуни, стекло и дерево, и выглядеть более механические затем электрика. Но самое крутое в электростатических машинах, что вы можетеЧувствовать себяОни работают. Когда вы начнете кричать на машину Wimshurst, вы услышите, как она начнет трескаться и шипеть энергией, вы будете запах резкий запах озон и вы будете чувствовать себя волосы на руке стоьте вверх как Лейден банки заряда.

Обзор функций:

Основные компоненты машины влияния Wimshurst-это пара Вращающихся Дисков с металлическими полосками илиСекторовПара зарядных устройствРасческиИ паруНейтрализующий барыС проводящими щетками, которые контактируют с секциями. Мы все знакомы со статическим ударов после получения нами после получения посылки по сравнению с наше место, и не касаясь дверную ручку в тех случаях, когда погода сухая. Этот акт разделения задней части вашего стула вызывает дисбаланс заряда; В wimshurst машина является главным образом идеализированного серии а задние и стулья бесконечно сидя и стоя идет в комплекте с парой сбора гребень с тем, чтобы ознакомиться с заряда, который выпускается так, что-нибудь полезного может быть сделано с ним.

Наша машина будет построена из материалов, легко доступных в вашем местном домашнем центре и магазине оборудования, и может быть собрана с помощью общих ручных инструментов. Самые сложные операции будет содержать некоторые пайки, но вы скоро обнаружите, что крепления латунь, декорированные плюшевыми шариками и игрушечным стержни таким образом намного проще, чем пайки интегральные схемы или при работе с устройства для поверхностного монтажа. Однако для этого потребуется несколько больше железа и, возможно, небольшой факел.

История:

Некоторые из самых ранних примеров электростатического генераторов, встроенный в XVII и обычно включают в себя вращающейся арматура из янтаря, серы, или стекло и ткань или кисть, чтобы создать трение и вызвать заряд. Эти машины имеют очень различные уровни производительности и были довольно привередливы. Они были очень зависит от погодных условий и низкий уровень влажности в воздухе и будет часто не действовать на все товары есть в влажной день.

Около 1860 немецкого физики Вильгельм Хольц и Августа toepler независимо разработанным "влияние" машин, которые создают электростатического заряда без необходимости использования кусочком ткани или меха в прямом контакте с вращающимся якоря. Однако для этих машин требуется исходный источник от фрикционного устройства для обеспечения дисбаланса заряда, который затем будет усилен вращающейся машиной.

В 1880 James wimshurst, английский инженер и изобретатель, заинтересовался влияние машины и начали строить примеры наиболее распространенных машины времени в своем доме. Для того, чтобы эти машины добавил его собственные модификации и улучшений, уточнения дизайн металлического секторов б/у некоторых и разработки машины с двумя перекрестные вращающиеся диски, а не с односторонним вращением диска ранее б/у. В то время как он ни разу не применяется для патентов на свою работу, его уточнения так более удобный емкостный Мини-стилус, служащий также в это влияет на машин, которые они стали широко известные во имя его.

Wimshurst машины были использованы учеными и экспериментаторов расследование электростатики, но и, и еще более важным является то, что в медицинских работников. Wimshurst машины с несколькими наборами Дисков были использованы для возбуждения X-ray труб, используемых в начале медицинских изображений. Меньше wimshurst машины используются и применять электрическим током непосредственно к пациенту. Хотя маловероятно, что эти шоковые процедуры действительно помогли пациентам дня, как только вы получите шанс поиграть с собственной машиной Wimshurst, вы обязательно поймете, как больной может поверить, что машина должна делатьЧто-то!

Машины Wimshurst также имели место в викторианском стиле развлечений. После тонкой еды гости часто можно продолжить в салон для игр, обсуждение, а также демонстрация научной сортировки. Можно предположить, что Висцеральный аспект wimshurst машина со своим спиннинг стеклянных дисков, бусины кракле электрической разрядки, и громкий доклад шестидюймовых искры произведенные должны делали его Особенной популярностью. И для самых смелых, в правильной компании, была демонстрация, известная какЭлектрический поцелуй.

При демонстрации свойств электростатики с электрическим поцелуем два волонтера будут стоять на изолирующих поверхностях. Каждый из них будет прикоснуться к одной из двух заряда коллекционеров wimshurst машины, а затем они будут медленно и без каких-либо часть своего тела, соберите губы вместе для неизбежного «покалывания» электричества.

Обратите внимание: рекомендуется демонстрировать Электрический поцелуй только с баночками Leyden, выненными из цепи, так как их оставление приведет к довольно болезненным толчкам. Я ожидаю, что викторианской эпохи, содержащиеся свою долю людей и БДСМ и мазохистские гнутый, радовался в уходе баночки занимается!

На рисунке 2 wimshurst-materials-blue-bg.jpg

В развивающихся странах именно этот проект, я был тщательно до исходного материала только от моего местный домашний центр и магазины. В одной единицы товара я не смог найти на месте была пара больших O-образных уплотнительных кольца, которые я используется для приводные ремни. Источников для эти услуги предоставляются в конце этого спецификации материалов. Кроме того, в этом случае вы не сможете найти точную аппаратных средств, которые я использую, но есть множество похожих компоненты и вы должны иметь немного трудно найти другие варианты.

1. Люминесцентная лампа Protector чехол-используется для того, чтобы сделать два Лейден банки.

2. Лестничные перила-они будут опоры для вращающихся дисков.

3. 1/8 "бронзовые кнопки-будут использоваться для того, чтобы изготовить все проводников. В случае, если вы не можете найти это на ваш местный магазин хозяйственных товаров искать для сварочных работ магазин, они продаются по фунт и невероятно станет большим подспорьем при выполнении многих вещей, даже если вы не владеете оксиацетиленовой факел.

4. Стекловолоконный стержень-убедитесь, что он круглый и 5/16 "в диаметре; Это будут валы и изолированные опоры.

5. 3/8 "OD изготовленные тонкостенные подшипники, латунные трубки 3 'секции.

6. Knick-Knack Shelf Kit-приблизительно 24 "на 6". Вы можете использовать какой-либо ¾ "доска, который вы желаете, полочка в комплекте имеет приятную рельс добавит общий вид проекта.

7. Подшипники для роликовых Инлайн коньков сменные колеса-Кол-во 2.

8. Запчасти для светильников-вам понадобится выбор Запчасти для ламп, которые могут варьироваться в зависимости от того, что есть в наличии в ваш конкретный магазин. На фото здесь цепи тяги, шпили и шариковых гаек используется для того, чтобы сделать части заряд коллектор расчески и электроды для разрядки. Также на фото-ручки шкафа, которые не были использованы в этом проекта, но будет сделать хорошие варианты. Посмотреть заряд коллектор конструкция step для получения более подробной информации.

9. 1-дюймовыечистые этикетки пробки медная труба вешалки-это вы найдете в сантехнике, они стальная с медным покрытием.

10. Припой фитиль (не на фото)-для нейтрализации кисти, вам может потребоваться посетить Radio Shack для этого.

11. Резиновые ножки-Количество 6.

12. Линия одежды шкивы-должны быть пластиковыми.

13. 3/16 "акриловое остекление-достаточно, чтобы отрезать (2) 14" круги. Поликарбонат тоже будет работать и легче работать, но стоит более чем в два раза больше.

14. Алюминиевая лента (не на фото)-ознакомиться с клейкой лентой и вентиляции и кондиционирования, получить вид с шелушиться бумажная подложка.

15. Резиновые уплотнительные ремни (не на фото)-доступны от McMaster-Carr, номер детали: 94115K259 около $15 для упаковки из восьми.

Инструменты:

• Hack пила с тонким зубным лезвием, пилой, торцевой коробкой
• X-acto нож, ножницы
• Металлическая пилка, 400 зернистая наждачная бумага, #00 стальная шерсть
• Электрическая дрель, различные сверла inluding 5/16 ", счетчик раковины, и многошаговый бит
• #6-32 винтовой кран и ручка
• Маленький паяльник и/или большой паяльник
• Различные отвертки и маленькие плоскогубцы
• Рулетка, линейка,
• Эпоксидная, целлофановая лента, канифольный припой
