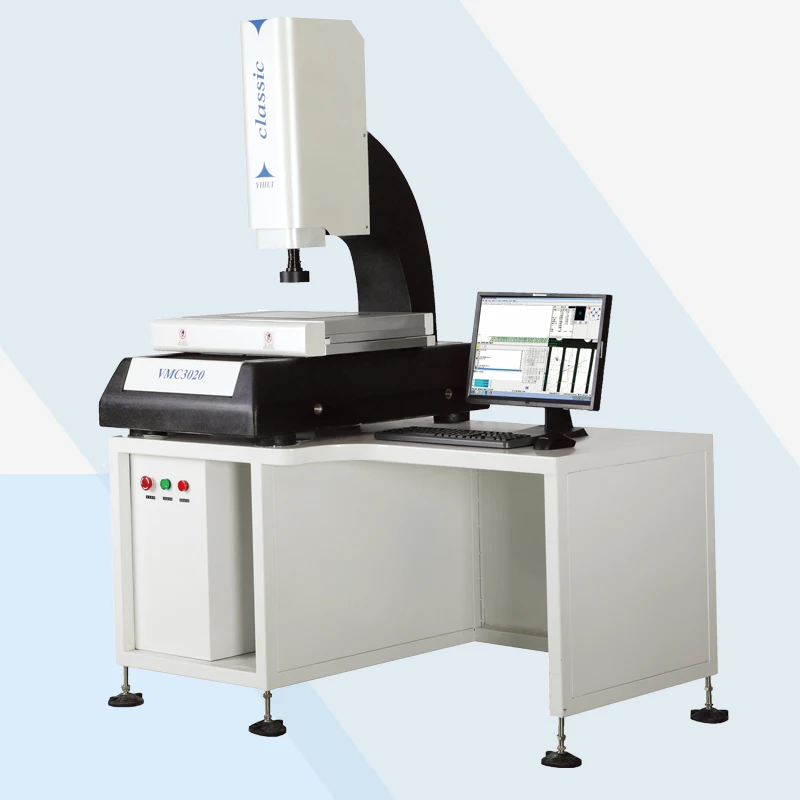

Серия VMC-Это высокоточная система видеоизмерений с ЧПУ, разработанная Yihui.
Он широко применяется в машиностроении, электронике, прессформе и других отраслях промышленности для точного автоматического измерения.
DEsigned для быстрого точного измерения и пакетного теста в машинном оборудовании, электронике, прессформе и т. д.
1. Для измерения точки, линии, круга, дуги и овальной формы, прямоугольной формы и повышения точности с помощью функции многоточечного позиционирования с четким наблюдением.
2. Измерение Координат, перевод и расправление координат.
3. Внесите данные измерений непосредственно в AutoCAD и универсальный файл 3D модели для профессионального программного обеспечения дизайна, такого как Solidwork, UG & Pro-E.
4. Запись пользовательской программы, редактирования и выполнения команды.
5. В метрологии, машина может проверить ширину, длину, высоту, толщину, прямолинейность,
Плоскость, перпендикулярность, круговая степень, коаксиальность и т. Д.
6. Машина может тестировать продукты, как показано ниже:
1) машинное оборудование: лист, прессформа & die, шестерня, поворачивая части как подшипники, вал.
2) электроника: телефон и планшет лист, PCB, часы части и т. Д.
3) пластик: пластина для камеры мобильного телефона, крышка, передняя панель, скользящая пластина и т. д.
II. Особенности
1. Принять Германии двойной замкнутый цикл управления движением, двигатель с точной позиционирования производительности в высокоскоростном движении.
2. Использование серводвигателя, не только увеличивает скорость двигателя, но также упрощает инструмент и интерфейс ПК. ПК и инструмент подключаются через usb-кабель и s-видео кабель.
3.00 JINANQING гранитная база,Колонна с гусиным горлом и рабочий стол из авиационного алюминия, обладает высокой стабильностью и элегантным внешним видом.
4. Поверхностный свет формируется 40 групп независимых светодиодных источников света, и каждая группа является источником постоянного тока drived и 200 шаг постоянно регулируется.
5. Со специализированным программным обеспечением для измерения с ЧПУ, высокая эффективность работы при измерении.
III. Спецификация
Код
04174…
001 аккумулятор большой емкости
002
003
Модель
VMC3020
VMC4030
VMC5030
Рабочий стол
РаботаTРазмер (мм)
600*390
700*490
800*490
СтеклоTРазмер (мм)
350*250
450*350
550*350
X,YХод(Мм)
300*200
400*300
500*300
Грузоподъемность
Прибл. Для детей до 20 кг по самой низкой цене
Прибл.30Кг
Прибл.35Кг
RРазрешение
1μm
1μm
1μm
Точность E1*
Ex и y-образными лямками≤(2,8 + L/200)ΜМ
Точность E2*
Exy≤(3,3 + L/200)ΜМ
Направляющая для оси ZХод(Мм)
200 (фокуса)
200 (фокуса)
200 (фокуса)
Инструмент вес(Кг)
330
450
500
Измерение(Мм)
620*840*1020
720*1040*1020
800*1040*1020
Мотор
ТрехосевойМакс.VElocity
X,Y: 400 мм/сек. Z: 200 мм/сек.
Точность позиционирования трех осей
0,001 мм
Система визуализации
Камера
Тео™Цвет 1 / 2 "CCD камера
Объектив с переменным фокусным расстоянием
Pomeas™Ручной зум-объектив
Объектив с переменным фокусным расстоянием увеличение
0,7-4.5X
ВидеоМУвеличения
20-128X
Угол обзора
11,1-1,7 мм
Потребляемая мощность
600W
Принадлежности для инструментов
1 трубка (стандарт)
Трубка 0,5x (опционально)
WD
Объектив с переменным фокусным расстоянием
0,7-4.5X
0,7-4.5X
Добавить зеркало
Видео увеличение
Угол обзора
Видео увеличение
Угол обзора
0.5X (опция)
10X-64X
22-3,4
5X-32X
44-6,8
175
1.0X для подавления массовых беспорядков (стандартный)
20X-128X
11,1-1,7
10X-64X
22-3,4
92
2.0X (опция)
40X-256X
5,5-0,9
20X-128X
11,1-1,7
36
*Все данные тестируются в соответствии со стандартными JJF1318-2011
L измеряется длина (Единицы измерения: мм)
Спецификация подлежит изменению без уведомления
