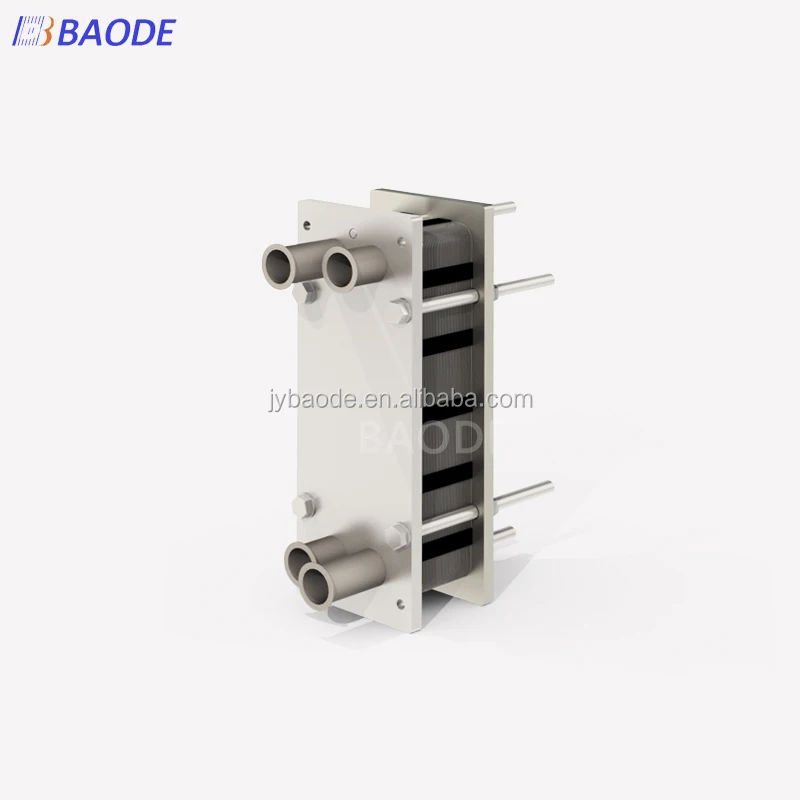

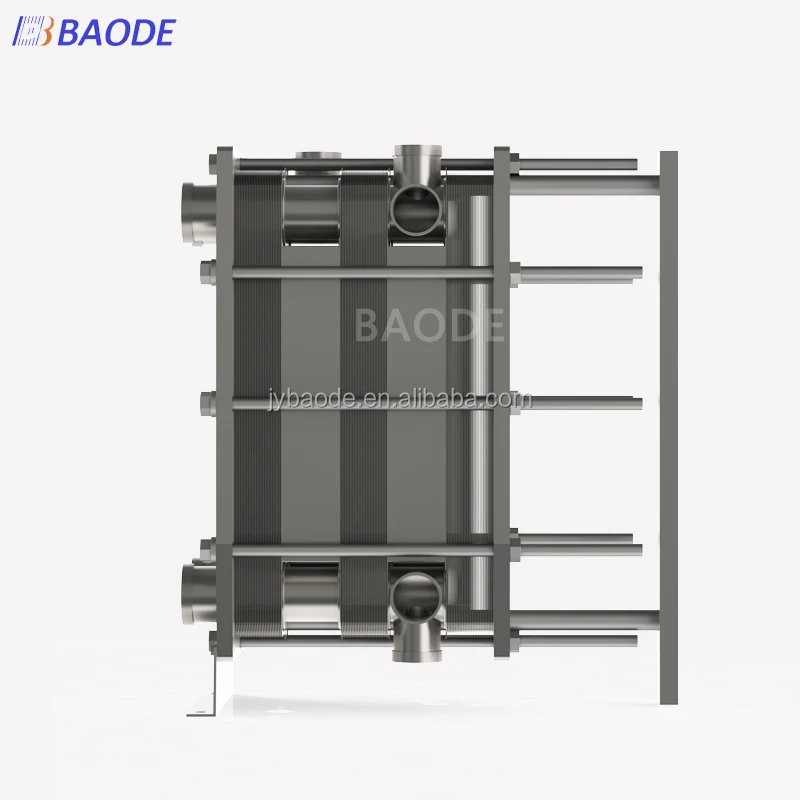

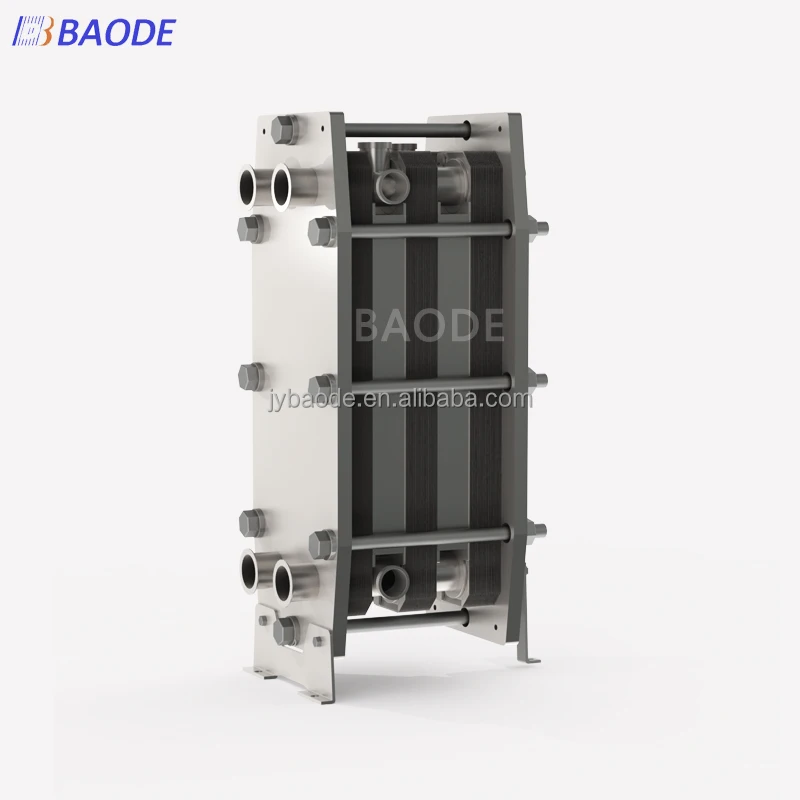

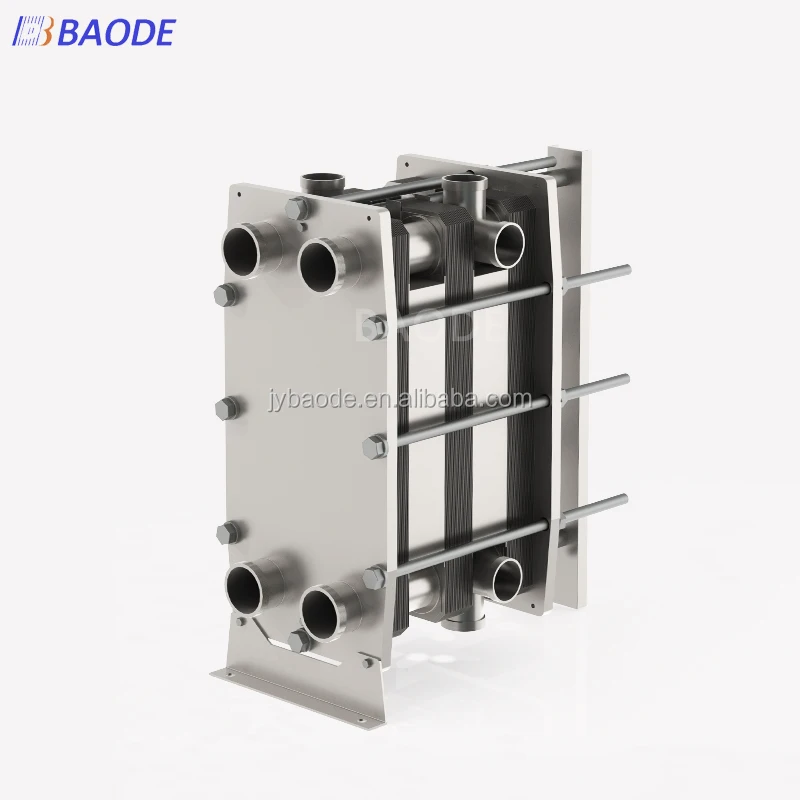

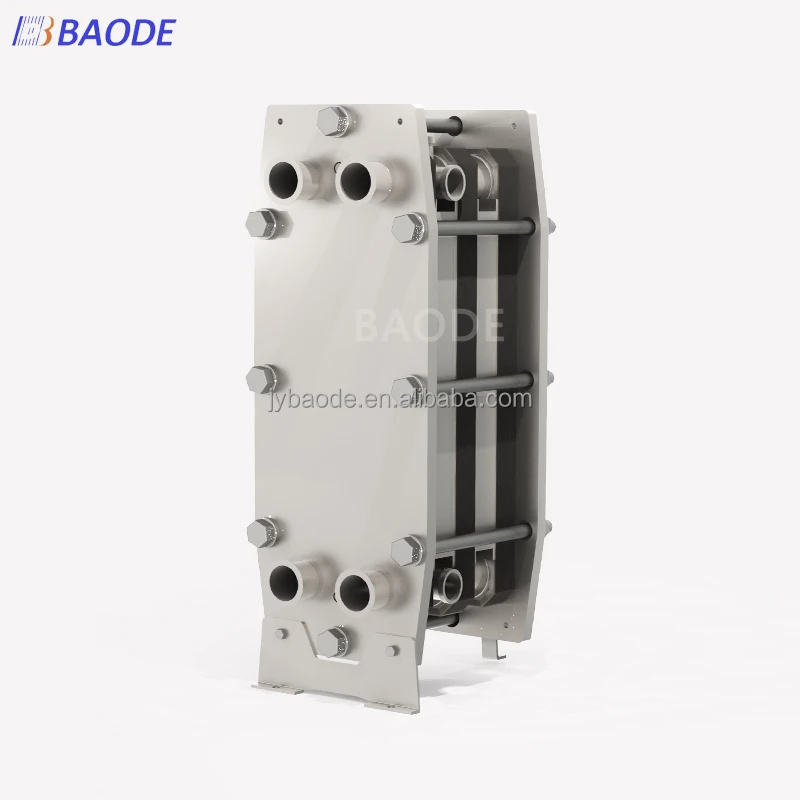

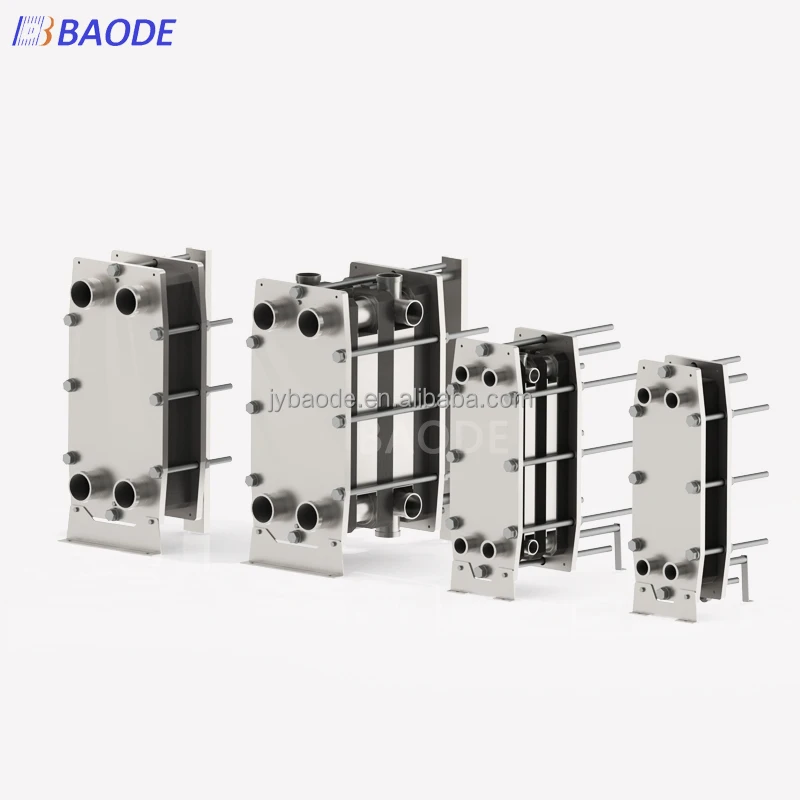

Охладитель молока из нержавеющей стали плоский пластинчатый теплообменник

Модель	BH30	BH60B / BH60H		SH60H		BH100B / BH100H		LB100B		BH150B / BH150H
Перекрестная ссылка	M3	M6, M6M		TS6M		M10M, M10B		TL10B		M15M, M15B
Высота, высота [мм]	480	920	940	704	704	1084	1084	1885	1923	1885	1885
Ширина, Вт [мм]	180	320	330	400	410	470	470	480	480	610	650
Минимальная стандартная длина, L [мм]	400	500	500	530	540	700	700	850	850	1150	1150
Максимальная стандартная длина, L [мм]	650	1500	1500	1430	1440	2300	2300	2350	3250	2050	3250
Расстояние вертикального порта, VC [мм]	357	640	640	380	380	719	719	1338	1338	1294	1294
Расстояние горизонтального порта, HC [мм]	60	140	140	203	203	225	225	225	225	298	298
Максимальная температура [°C]	180	180	180	180	180	180	180	160	160	180	180
Максимальное давление [барг]	16	10	16	16	20,6	10	16	10	16	10	16
Размер фланца	Труба 1 1/4"	DN50/2"	DN50/2"	DN65/2"	DN65/2"	DN100/4"	DN100/4"	DN100/4"	DN100/4"	DN150/6"	DN150/6"
Максимальный расход [кг/с]	4	16		20		50		50		80

Модель	SH200	BH200	BH250	BH300
Перекрестная ссылка	TS20M	M20M,T20M,T20B	MX25B	M30
Высота, высота [мм]	1405	2150	2595	2920
Ширина, Вт [мм]	740	750	920	1190
Минимальная стандартная длина, L [мм]	900	1250	1550	1650
Максимальная стандартная длина, L [мм]	2700	3350	3350	5200
Расстояние вертикального порта, VC [мм]	698	698	1939	1842
Расстояние горизонтального порта, HC [мм]	363	353	439	596
Максимальная температура	180	180	180	180
Максимальное давление [барг]	10/16	10/16	10/16	10/16
Размер фланца	DN200/8"	DN200/8"	DN200/DN250/8 "/10"	DN300/DN350/12 "/14"
Максимальный расход [кг/с]	190	225	250	497

Приложений

Общие расходы на Отопление и охлаждение. Нагрев при помощи пара.

Стандартный дизайн

Пластинчатый теплообменник состоит из пачки гофрированных металлических пластин с иллюминаторами для прохождения двух жидкостей

Между которыми будет осуществляться теплопередача. Пакет плиты собран между фиксированной рамной пластиной и подвижной напорной пластиной и сжат затяжными болтами. Пластины оснащены прокладкой, которая уплотняет интерполяционный канал и направляет жидкости в чередующиеся каналы. Количество пластин определяется потоком, физическими свойствами жидкости, перепадом давления и температурной программой.

Гофрированные пластины способствуют турбулентности жидкости и поддерживают пластины против перепада давления. Рама и пластина под давлением подвешиваются от верхней несущей планки и расположены нижней направляющей планкой, обе из которых закреплены на опорной колонне. Соединения расположены в рамной пластине или, если обе жидкости делают более одного прохода внутри блока, в раме и напорных пластинах.

Типичные потенциала

Скорость потока жидкости

До 500 кг/с (8000 gpm), в зависимости от среды, допустимое падение давления и температурная программа.

Нагрева воды паром

300 до 800 кВт

Принцип работы

Каналы формируются между пластинами и угловыми портами так, что два медиапотока через чередующиеся каналы. Тепло переносится через пластину между каналами, а полный поток тока создан для максимальной эффективности. Гофрирование пластин обеспечивает прохождение между пластинами, поддерживает каждую пластину против прилегающей и усиливает турбулентность, что приводит к эффективной теплопередаче.

Сведения, которые требуются для получения расценок

Чтобы представитель Baode мог сделать конкретное предложение, запросы должны сопровождать следующие данные:

-Требуемая скорость потока или тепловая нагрузка

-Температура программы

-Физические свойства рассматриваемых жидкостей (если нет воды)

Желанный рабочее давление

-Максимальное допустимое падение давления

-Доступны с паровым давлением

Пищевая промышленность:Пастеризация молока, Пастеризация молока и напитков, закалка вина, очистка воды в бутылках, CIP (очистка в месте) Нагревание, обратный осмос воды.

Морское применение:Центральное охлаждение основных или вспомогательных двигателей или турбин, масляное охлаждение смазки, восстановление Циркуляционной Воды Для охлаждающих цилиндров, поршней, инжекционных сопел, охлаждение баодерского масла, Компрессорного масла и других смазочных материалов, подогрев смазочного масла и тяжелого топлива, подогрев морской воды для производства пресной воды, рекуперация тепла, Теплообмен для кондиционирования кабин пассажиров и грузовых помещений.

Другие:Турбинный масляный радиатор, химическая промышленность, районный нагрев, районный охлаждение, подогрев бассейна, солнечное Отопление

Короткое время доставки.

Высокое качество

Разумная цена

Клиент сделал

Ноу-хау дизайн и поддержка клиентов

Сертифицировано по ISO9001, CE, UL, WRAS, ROHS, CCS и т. д.
