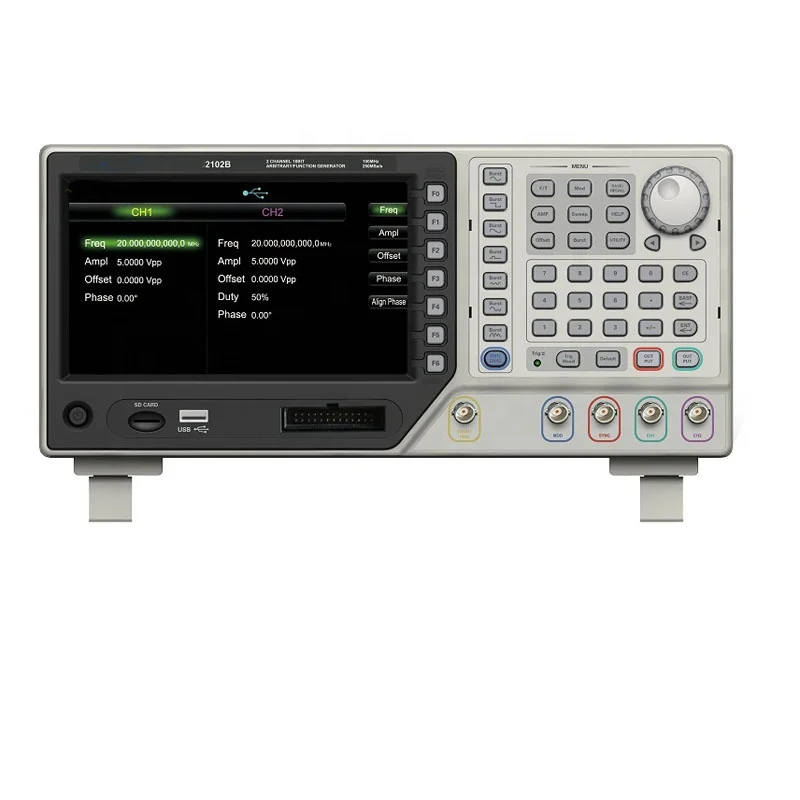

Генератор произвольной формы 80 МГц двухканальный генератор
Генератор произвольной формы 80 МГц двухканальный генератор

Генератор произвольной формы 80 МГц двухканальный генератор


Поделиться:


Цена:9 040,55 ₽ - 33 902,06 ₽*

Количество:



Описание и отзывы


Трекер стоимости

Месяц Минимальная цена Макс. стоимость
Sep-17-2025 10758.28 $* 11296.91 $*
Aug-17-2025 10667.84 $* 11200.23 $*
Jul-17-2025 8950.93 $* 9398.92 $*
Jun-17-2025 10486.89 $* 11010.57 $*
May-17-2025 9130.42 $* 9587.55 $*
Apr-17-2025 10306.47 $* 10821.99 $*
Mar-17-2025 10215.18 $* 10726.2 $*
Feb-17-2025 10125.29 $* 10631.10 $*
Jan-17-2025 10034.60 $* 10536.23 $*

Характеристики

80 МГц генератор сигналов произвольной формы двухканальный DDS функциональный генератор
Особенности:

• Разрешение 16 бит, частота дискретизации 250 MSA/s; Глубина памяти 64 м;
• 100/80/60/30/20/10 МГц или 5 МГц Макс. Синусом на выходе для измерения пульса;
• 16 каналов цифровой выход, вместе с аналоговым каналом, может восстановить более смешанные сигналы в повседневной практике
• Поддержка AM, FM, PM, ASK, FSK, PSK и PWM модуляции
• TCXO timebase standard, OCXO Опционально для ультравысокой стабильности
• 7 дюймов, 64 K true color TFT дисплей, WVGA (800X480)
• Множество интерфейсов: usb-хост, usb-устройство, LAN
• Счетчик частоты 80 м;
Спецификация:
Модель2102B2082B2062B2032B2022B2012B2002B
Основные функции
Канал2222222
Объем памяти64 M64 M64 M64 M64 M64 M64 M
Для измерения пульса100 МГц80 МГц60 МГц30 МГц20 МГц10 МГц5 МГц
Частота дискретизации250MSa/s
Разрешение напряжения16Bit
Электронные сигареты с цифровым выходом16 каналов Выход
Для измерения пульса характеристика
Стандартные формы волныСинус, квадрат, рампа, пульс, шум, Синк, экспоненциальный подъем, экспоненциальное падение, ЭКГ, Гаусс, Haver Sine, Lorentz, двойной тон, DC
Синуса1uHz ~ Макс.
Квадратной формы1uHz ~ 30 МГц1uHz ~ Макс.
С верхней частью в виде крыльев1uHz ~ 15 МГц1uHz ~ Макс.
Пандус», «обруч», «Треугольник»1uHz ~ 4 МГц
Белый шум1uHz ~ Макс.
Генератора сигналов произвольной формы.1uHz ~ 30 МГц1uHz ~ 25 МГц1uHz ~ 20 МГц1uHz ~ Макс.
Разрешение1uHz
Точность± 2ppm, 18 ~ 28℃
Синусоидальная волна спектра чистоты
Коэффициент гармонических искаженийТипичное(0dBm)DC-1MHz: <-60 дбк; 1-10 МГц: <-55 дбк; 10-100 МГц: <-50 дбк
Суммарный коэффициент гармонических искажений<0.1% (10 Гц-20 кГц, 0 дБм)
Ложных сигналов
(Неhormonic)		Типичный (0dBm):≤10 МГц: <-65dBc;
> 10 МГц <-65dBc + 6 дБ/фаза спектра
Фазовый шумТипичный (0 дБм, 10 кГц смещение,) 10 МГц:  ≤-115dBc/Гц
Квадратной формы
Rise/времени простоя<10ns<11ns<12ns<14ns<16ns<18ns<18ns
Выброс<3% (100 кГц, 1Vpp)
Рабочий цикл≤10 МГц: 20.0% ~ 80.0%;
10 МГц ~ 40 МГц: 40.0% ~ 60.0%;
 > 40 МГц: 50.0%		8.0% ~ 92.0%
Non-симметри1% периода + 5 нс
Дрожания(Rms)Типичное(1 МГц, 1Vpp, 50ом) ≤5 МГц: 2 ppm + 500 ps;> 5 МГц: 500 ps
Пандус
Линейность≤1% (1 кГц, 1 Vpp)
Симметри0% ~ 100%
С верхней частью в виде крыльев
Период33.33ns ~ 1 мс40ns ~ 1 мс40ns ~ 1 мс50ns ~ 1 мс50ns ~ 1 мс100ns ~ 1 мс200ns ~ 1 мс
Пульс ≥12ns≥14ns≥14ns≥16ns≥16ns≥18ns≥18ns
Передний край времени≥8ns≥9ns≥10ns≥10ns≥11ns≥11ns≥12ns
Выброс<3% (1VPP)
Дрожания(Rms)Типичное(1 МГц, 1Vpp, 50ом)
≤5 МГц 2ppm + 500 ps
> 5 МГц 500 ps
Генератора сигналов произвольной формы. Wavefrom генератор
Сигналов длина64 M точки
Разрешение по вертикали16 бит
Частота дискретизации250MSa/s
Время нарастания/спадаТипичный (1Vpp): <6ns
ДрожанияТипичное(1 МГц, 1Vpp, 50ом)
≤5 МГц 2ppm + 500 ps;
> 5 МГц 500 ps
Амплитуда характеристика
Амплитуда  Диапазон≤20 МГц: 1 mVpp-20 Vpp;≤60 МГц: 1 mVpp-15Vpp;≤80 МГц: 1 mVpp-10Vpp;
≤90 МГц: 1 mVpp-5 Vpp;≤100 МГц: 1 mVpp-2Vpp
ТочностьТипичное(1 кГц синус, отклонение 0 В,> 10 mVpp, авто); ± 1% настройки ± 2 mVpp
Амплитудно-это действительно плоский экран≤10 МГц: ± 0,1 дБ;≤60 МГц: ± 0,2 дБ;≤100 МГц: ±0. 4dB
Разрешение1mv или 4 цифр
Импеданс50Ω
Офсетная печать Характеристика
Диапазон| Voffset | <Vmax-Vpp/2
Точность± (1% настройки + 5 мВ + 0.5% амплитуды)
Модуляции характеристика
Тип модуляцииAM, FM, PM, 2ASK, 2FSK, 2PSK, PWM
AM
Перевозчик сигналов Синус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник светаВнутренний/внешний
Модуляции сигналовСинус, квадрат, рампа, шум, АРБ
Частота1 Гц ~ 500 кГц
Глубина0% ~ 120%
FM
Перевозчик сигналовСинус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник светаВнутренний/внешний
Модуляции сигналовСинус, квадрат, рампа, шум, АРБ
Частота1 Гц ~ 500 кГц
Отклонение частоты0 ~ 360
PM
Перевозчик сигналовСинус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник светаВнутренний/внешний
Модуляции сигналовСинус, квадрат, рампа, шум, АРБ
Частота1 Гц ~ 500 кГц
Отклонение частоты0% ~ 120%
2ASK
Перевозчик сигналовСинус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник светаВнутренний/внешний
Модуляции сигналовКвадрат 50% рабочего цикла
Скорость кода1 Гц ~ 500 кГц
2FSK
Перевозчик сигналовСинус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник светаВнутренний/внешний
Модуляции сигналовКвадрат 50% рабочего цикла
Скорость кода1 Гц ~ 500 кГц
2PSK
Перевозчик сигналовСинус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник светаВнутренний/внешний
Модуляции сигналовКвадрат 50% рабочего цикла
Скорость кода1 Гц ~ 500 кГц
PWM
Перевозчик сигналовСинус, квадрат, рампа, АРБ. (кроме постоянного тока)
Источник светаВнутренний/внешний
Модуляции сигналовСинус, квадрат, рампа, шум, АРБ.
Скорость кода1 Гц ~ 500 кГц
Ширина ОтклонениеОт 0% до 100% ширины импульса
Burst характеристика
Burst рассчитывать1 ~ 2000000000
Закрытый источникВнешний триггер
Источник запускаВнутренний, внешний или ручной
Развертки характеристики
ТипЛинейный
TypeDirectionВверх
Время развертки280 000 s
Hold/время возврата280 000 s
Источник запускаВнутренний, внешний, ручной
МаркаПадающий край сигнала синхронизации (программируемый)
Общие характеристики
ИнтерфейсUsb-хост, usb-устройство, LAN опционально
Дисплей7 ''64 K цветной TFT дисплей, 800*480
Напряжение питания:100-120VACRMS (± 10%), 45 Гц до 440 Гц кошка пижамы для малышаⅡ; 120-240VACRMS (± 10%), 45 Гц до 66 Гц кошка пижамы для малышаⅡ
Потребляемая мощность<60 Вт
Размер305x100x130 мм (Д x Ш x В)
Вес3 кг
