Система программирования ESP wifi PCB


Поделиться:


Цена:43,70 ₽ - 646,40 ₽*

Количество:



Описание и отзывы


Трекер стоимости

Месяц Минимальная цена Макс. стоимость
Aug-15-2025 55.57 $* 56.49 $*
Jul-15-2025 44.76 $* 45.82 $*
Jun-15-2025 54.30 $* 55.91 $*
May-15-2025 53.10 $* 54.20 $*
Apr-15-2025 43.77 $* 44.67 $*
Mar-15-2025 52.54 $* 53.5 $*
Feb-15-2025 52.34 $* 53.78 $*
Jan-15-2025 52.84 $* 53.90 $*

Характеристики

ESP wifi Программирование обслуживание PCB PCBA Программирование сборка



Спецификация:

-Печатных плат

-Изготовление и сборка печатных плат

-Управление закупками и материалами

-Кабельные и проводные сборки

-Пластмассы и пресс-формы

-Функция тестирования

Возможности изготовления платы Moko PCB:



Слой

1,2,4 или 6, до 18 слоев

Материал

FR4,CEM1,CEM3,Hight TG,FR4 без галогенов, FR1,FR2

Количество заказа

1-500000

Форма доски

Прямоугольные, круглые, прорези, вырезы, сложные, нерегулярные

Тип доски

Жесткий, гибкий, жесткий-гибкий

Материал доски

FR-4, стеклянная эпоксидная смола, FR4 High Tg,Rohs совместимый, алюминий, Роджерс и т. Д.

Доска для резки

Сдвиг, v-оценка, таб-routed

Толщина платы

0,2 ~ 4,0 ММ, Flex 0,01 ~ 0,25''

МедьВес

1,0, 1,5, 2,0 oz

Паяльной маски

Двухсторонний зеленый LPI, также поддерживает красный, белый, желтый, синий, черный

Шелковая ширма

Двусторонний или односторонний белый, желтый, черный или отрицательный

Минимальная ширина шелкографии

0,006 ''или 0,15 мм

Максимальный Размеры рабочей поверхности

20 дюймов * 20 дюймов или 500 мм * 500 мм

Минимальный диаметр отверстия сверла

0,01 '', 0,25 мм или 10 mils

Отделка поверхности

HASL, никель, Imm золото, Imm олово, Imm серебро, OSP и т. Д.

Допуск по толщине

± 10%

Медный Допуск по массе

± 0,25 oz

Минимальная ширина щели

0,12 '', 3,0 мм или 120mils

V-глубина

20-25% толщины доски

Покрытием сквозных отверстий

Да

Раковина отверстия

Да

Дизайн формат файла

Gerber RS-274X,274D,Eagle и AutoCAD'S DXF,DWG





LВремя ead для печатной платы и PCBA:



Single, двусторонняя

Четыре слоя

Шесть слоя

Над восьми слой

HDI

Время выполнения образца (нормальное)

5-6

6-7

7-8

10-12

15-20

Время выполнения образца (самый быстрый)

48 до 72 часов

5

6

6-7

12

Массовое производство

Время выполнения (первая партия)

7-9

10-12

13-15

16

20



Монтажа на печатной плате

PCB Fab + компоненты поиск + PCBA = 15 дней

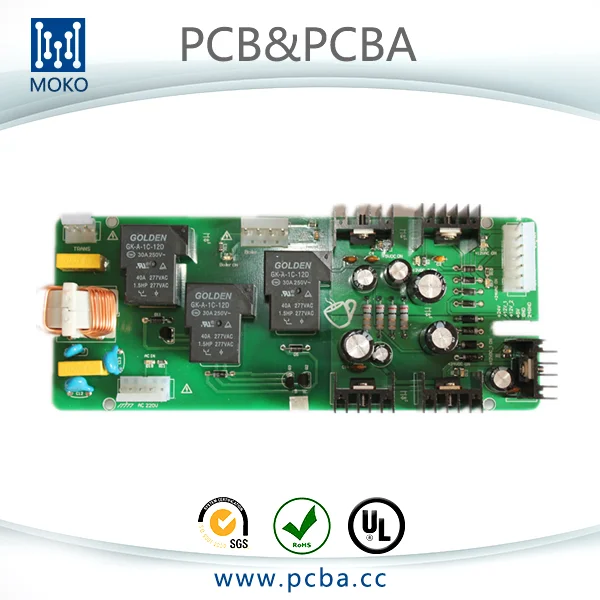

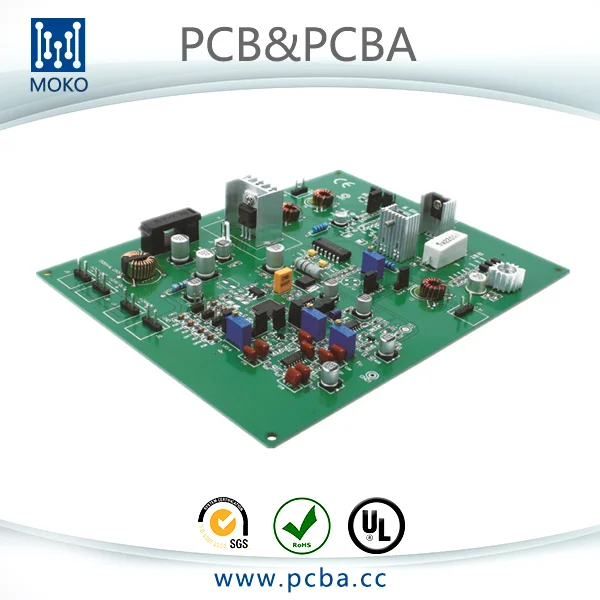

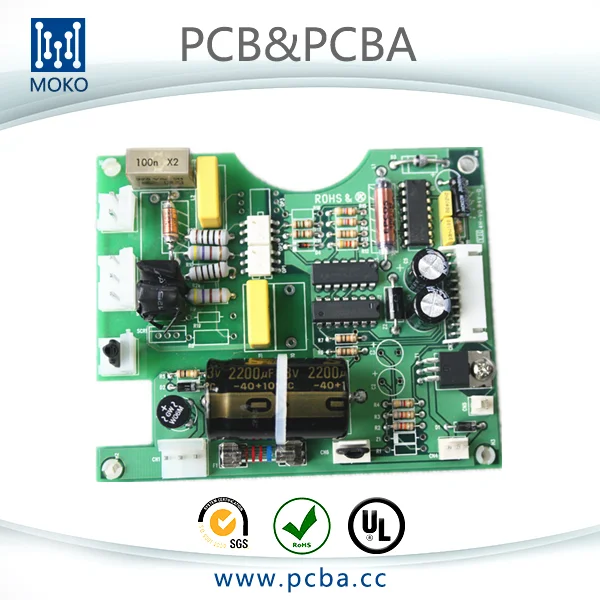

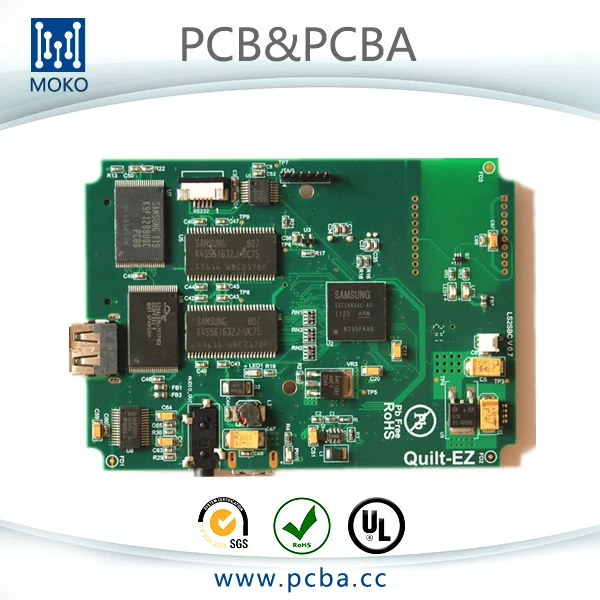

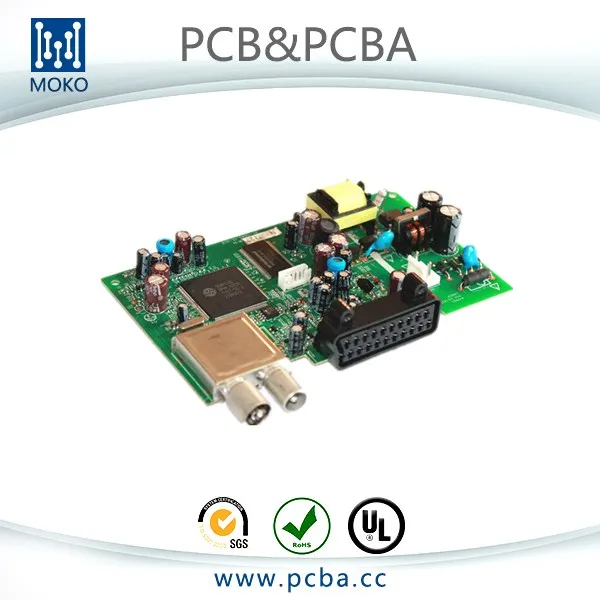

Moko PCB и PCBA продукты:


PCB&PCBA

PCBA 2PCB

 EXHIBITIONSPackage and Shipping



Цитата требования:



* Gerber файл голой платы PCB.



* BOM (счет материала) для сборки.



* Чтобы сократить время выполнения, пожалуйста, сообщите нам, есть ли какие-либо приемлемые замены компонентов.



* Руководство по испытаниям и приспособления для испытаний при необходимости.
