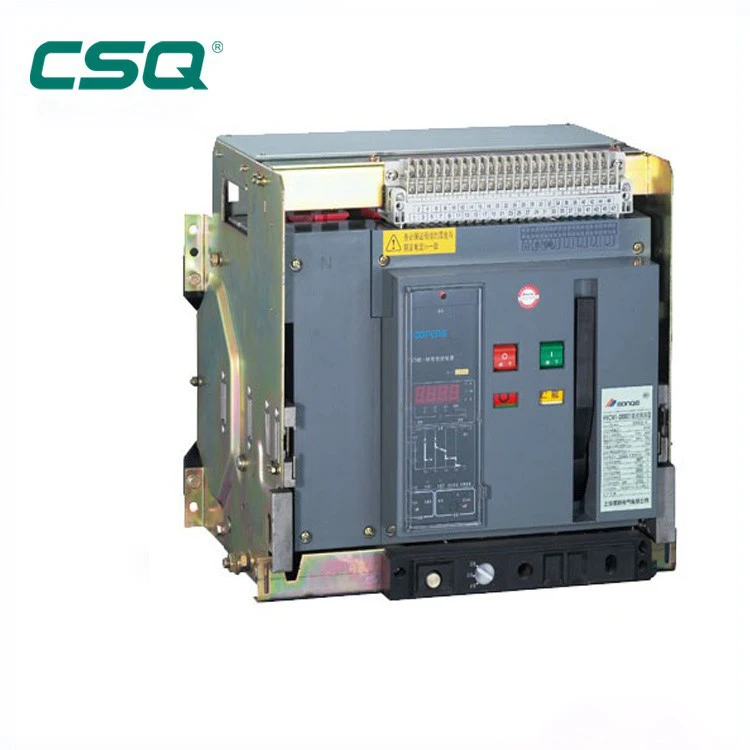

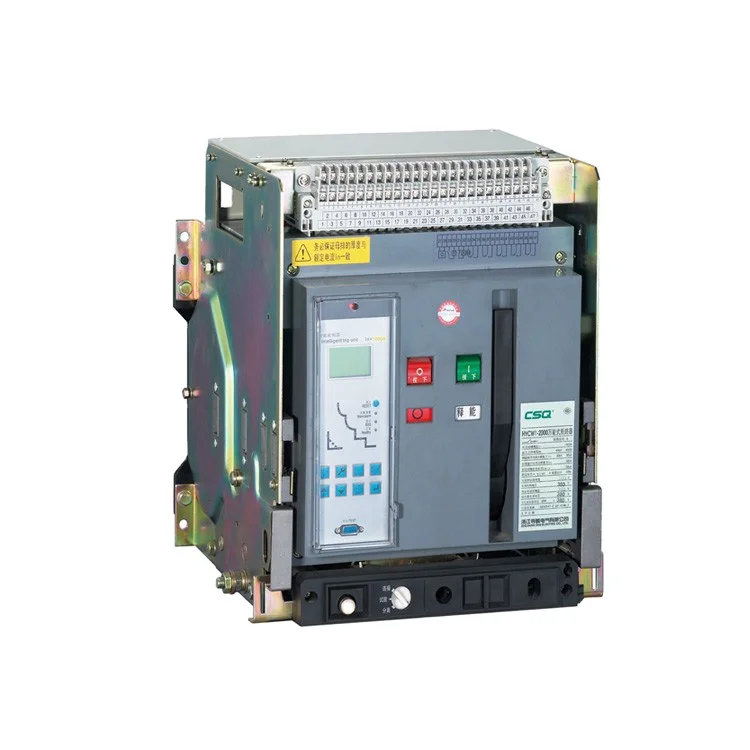

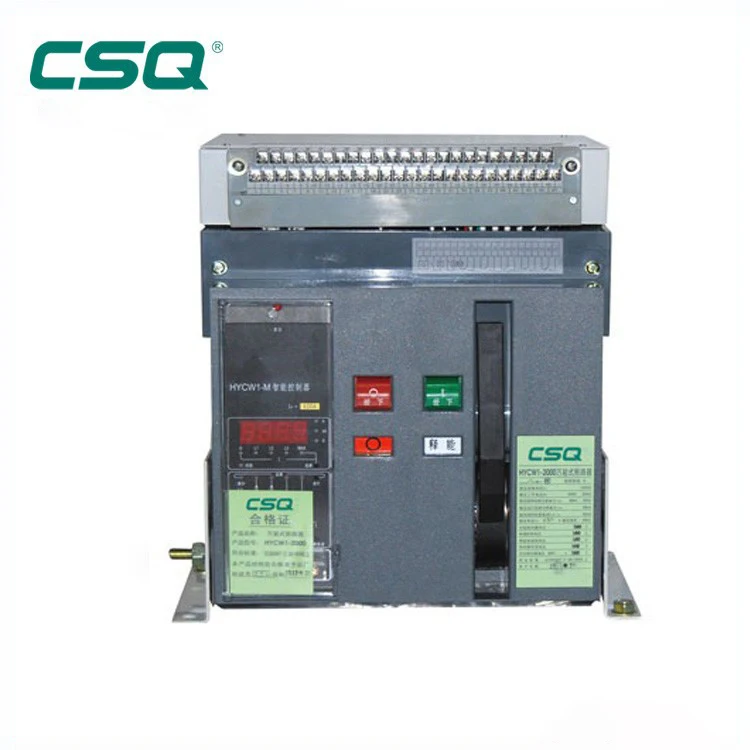

HYCM1 3P фиксированный тип ящика 800A 1250A ББК 1000A 1600A 2000A 3600A 4P воздушный

HYCM1 3P фиксированного типа 800A 1250A 1000A 1600A 2000A 3600A воздушный выключатель

Применение

HYCW1 серии универсальный настоящий автомат защити цепи (далее упоминается как рубильник) подходит для цепиПеременного тока 50 Гц/60 ГцС номинальным напряжением400V, 690VИ номинальный токДо 6300A. Он используется в основном для распределения электроэнергии и защиты цепей и электропитания оборудования от перегрузки, пониженного напряжения, защита от короткого замыкания и однофазный заземления. С интеллектуальная и селективной функции защиты, выключатель может повысить надежность блока питания, И избежать ненужных отключения питания. Выключатель применим для электростанций, фабрик, шахт (для 690V) И современные высокие здания, особенно для системы распределения интеллектуальная здания. Этот выключатель соответствует IEC60947-2 и GB14048.2. Вся эта серия у последние сертификации CCC.

Особенности

1. Номинальный ток переменного тока: 630A-6300A
2. Защита от короткого замыкания отключающая способность: 80KA-120KA
3. Допустимое напряжение: постоянный ток под AC690V
4. Два типа: фиксированный и придает заостренную форму Тип
5. Количество полюсов: переменного тока 3-полюсный и 4 полюса

6. Операция типа: ручное управление, автоматический режим

7. Туда и обратно типов: интеллигентая (ый) контроллер, пониженного напряжения мгновенный (или задержки времени использования пластин) туда и обратно и шунтового переключателя

8. Интеллигентая (ый) контроллер категории: L тип (основной тип), M типа для подавления массовых беспорядков (стандартный тип) H тип (тип связи)

Характеристики структуры

1. Фиксированного типаУстанавливается в специальный ящик для того, чтобы стать выдвижной тип выключателя. Наши автомат защити цепи состоит из контактной сети и дуговой сварки система пожаротушения, приводной механизм, трансформатор тока интеллигентая (ый) контроллер и вспомогательные переключатели, среднего вилки и розетки, пониженного напряжения и расцепителя. В выдвижной тип имеет держатель, который состоит из правой и левой стороне пластины, основание, балок и т. д.
2. Свяжитесь с системой
Он принимает интегрированный контактной сети, в том числе основной контактной и контакта дуги. Контакт изготовлен из высококачественного материала, которых не приводит к высоким температурам даже в тех случаях, когда это разбивает ток короткого замыкания. Контактная система параллельного соединения, который уменьшает электрические-Динамический силу отталкивания и улучшает Электрический устойчивость. Для этого способа работы расстояние между с боковым перемещением и статический контакт гораздо больше, чем 18mm по мере того как он не требуется.
Примечание: «туда и обратно» блокирующее устройство для автоматического выключателя является необязательным, отключения выключателя является необходимым.
3. Arc оборудование для тушения камеры
Каждый полюс имеет arc оборудование для тушения камеры, который работает для того чтобы отделить и изолировать каждый электрод. В дугогасительной камеру встроен в изолирующее основание интеллигентая (ый) автоматический воздушный выключатель, который осуществляет контроль за механической прочности дугогасительной камеры стены и во избежание поломки в тех случаях, когда это разбивает большое короткое ток короткого замыкания.
4. Работа механизма: ручным и автоматическим механизмом
Механизм управления расположена в передней части интеллигентая (ый) воздушный выключатель. Он принимает пять-link, туда и обратно Бесплатная структурой. Она доступна с аккумулирования энергии. Выключатель может быть закрыт немедленно. Запасенной энергии могут быть освобождена с ручным управлением кнопкой или закрытии Электромагнит. Мотор с механическим приводом механизм интегрирован: включает в себя аккумулирования энергии вала и главный вал передаточного механизма выполнен, которые могут быть связаны с портом «Мама» и выпуклыми деталями. Легко собрать или разобрать.
5. Интеллигентая (ый) контроллер
6. С выдвижными ящиками держатель
Ящик держатель состоит из правой и левой направляющей боковые пластины, основание и поперечная балка. На повышение устройства, а также показатель приспособлены к основанию. Статический контакт вспомогательные цепи устанавливается на верхней части с выдвижными ящиками держатель. Мост typemain контактов цепи являются безопасными, разделенные пластины на передней части.
7. Три положения выключатель в ящике
-- \ "На" позиции: как главным образом цепью и вспомогательные цепи соединяются между собой. Разделительная пластина открыт.
-- \ "Тест" позиции: основная электроплата отключен. Разделительная пластина не будет закрыт. Только вспомогательные цепи подключено. Тесты могут быть сделаны в этом режиме.
-- \ "Выключено" позиции: основных, так и вспомогательные цепи отключаются. Безопасное разделительная пластина не будет закрыт.

Основные технические характеристики и основные параметры
