Шариковый винтовой опорный подшипник торговой марки TaiWan SYK

• Установка блока suport (NJ1)


1. ЯЗакрепите опорный блок с винтовым валом.
2. После вставки фиксированного бокового опорного блока закрепите гайку с помощью крепежного комплекта и шестиугольных головных винтов.
3. Прикрепите Поддерживаемые боковые подшипники к винтовому валу и закрепите подшипник с помощью зажимного кольца, а затем установите assemblu на корпус на поддерживаемой стороне.

• Установка на стол и основание. (NJ2)

1. При использовании кронштейна при монтаже шарового винта к столу вставьте гайку в кронштейн и временно закрепите ее.
2. Временно Прикрепите опорный блок с фиксированной стороны к основанию. Нажмите на стол к опорному устройству с фиксированной стороны, чтобы выровнять осевой центр, и отрегулируйте стол, чтобы он мог свободно путешествовать.
3. Нажмите на стол к опорному Блоку с фиксированной стороны, чтобы выдержать осевой центр, сделайте регулировку возвратно-поступательным столом несколько раз, чтобы гайка проходила плавно по всему ходу хода, И надежно закрепите опорный блок к базе.

• Проверка точности и полное крепление опорного блока. (NJ3)

1. 1. Во время проверки обрыва шарикового шнекового вала осевой зазор с помощью циферблата, полностью закрепите шнековый шнек, гаечный кронштейн, фиксированный боковой опорный блок и поддерживаемый боковой опорный блок.


• Connwction с мотором (NJ4)

1. Установите кронштейн двигателя на основание.
2. Подключите двигатель и шариковый винт с помощью муфты.

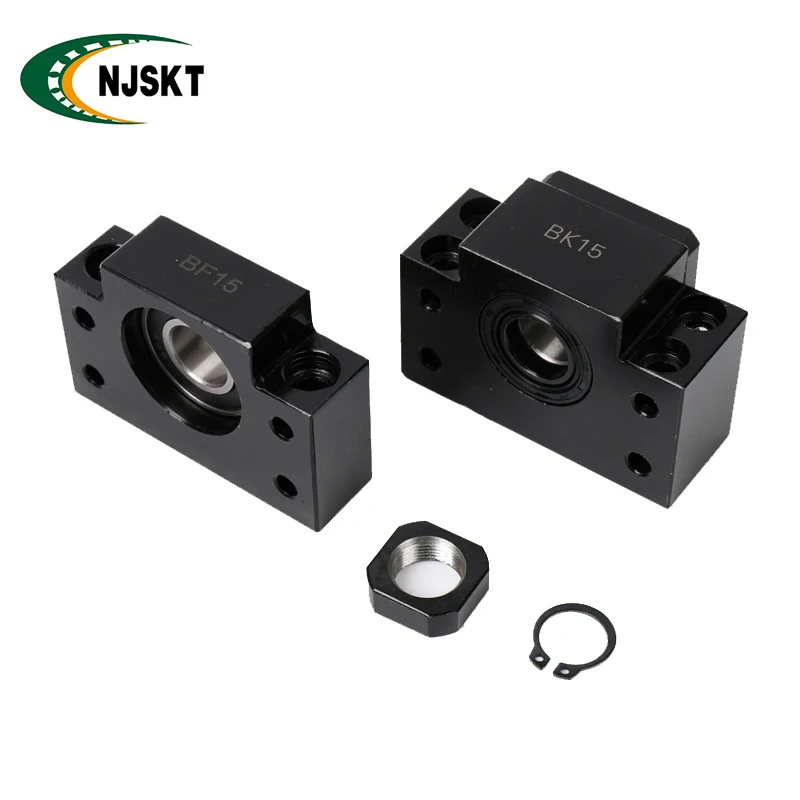

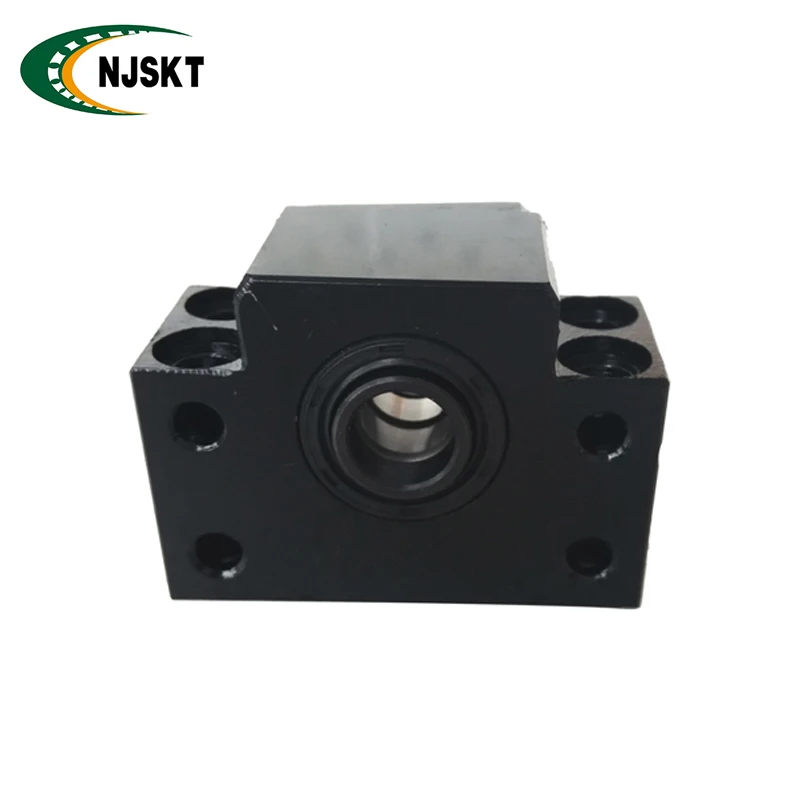

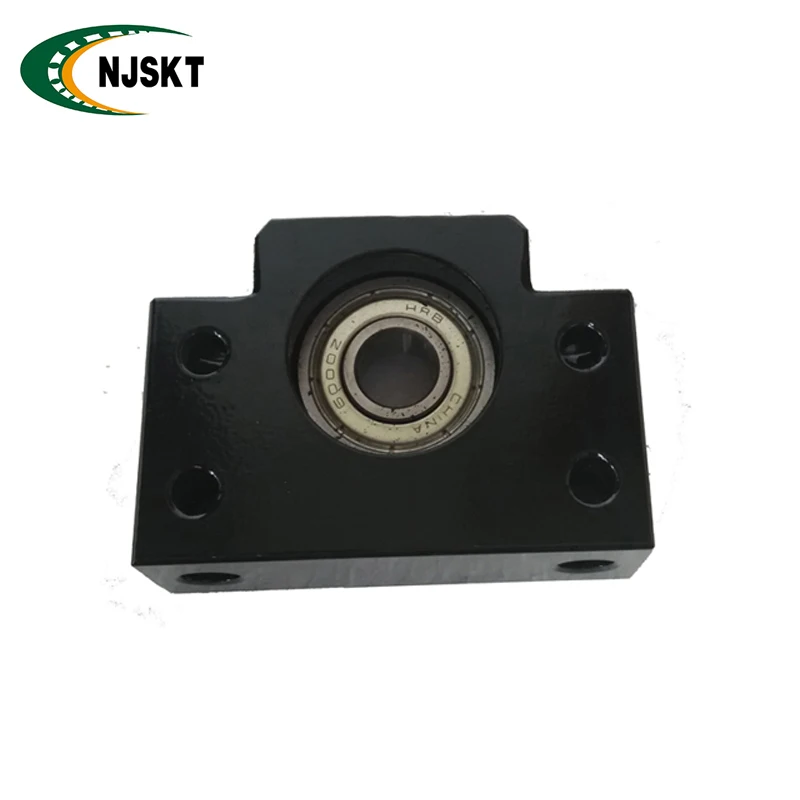

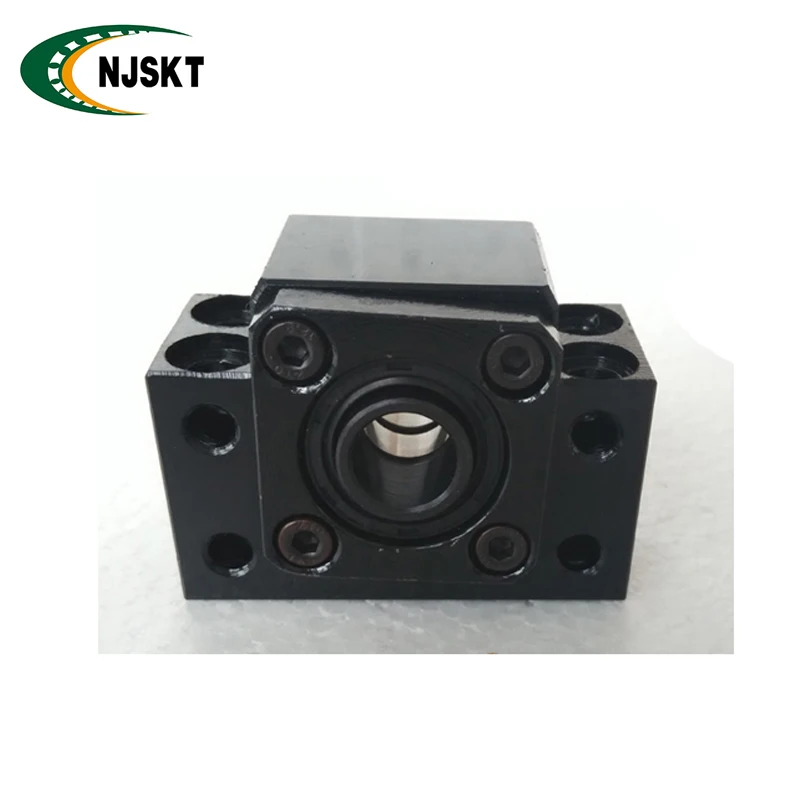

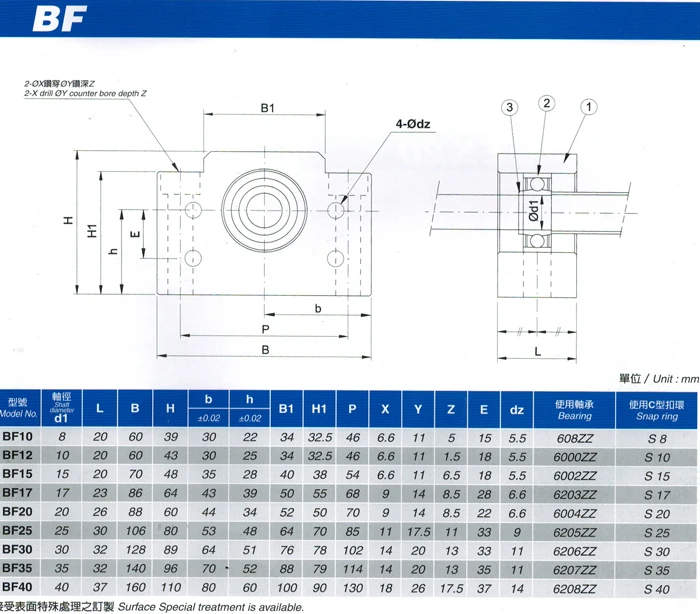

 Опорный блок шарикового винта Показано на картинке
