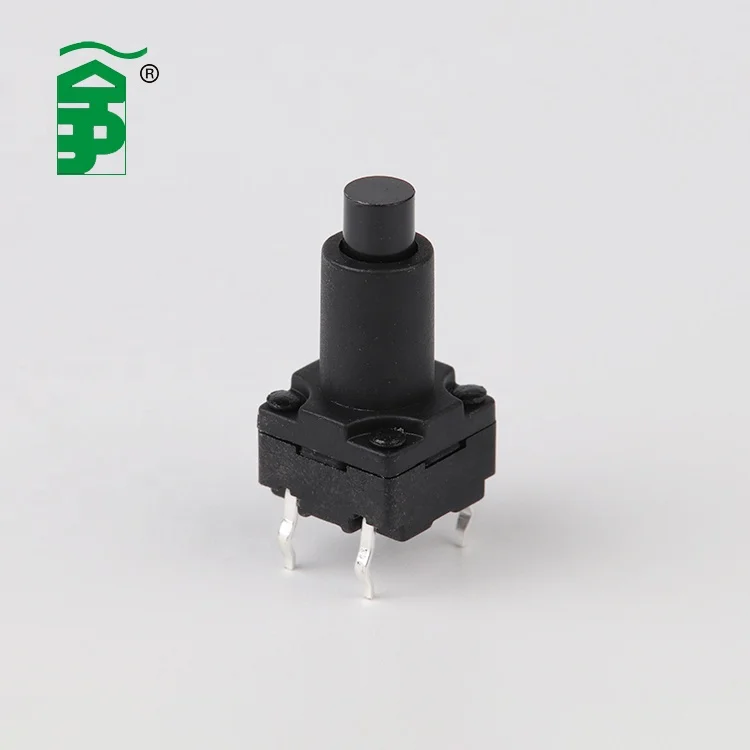

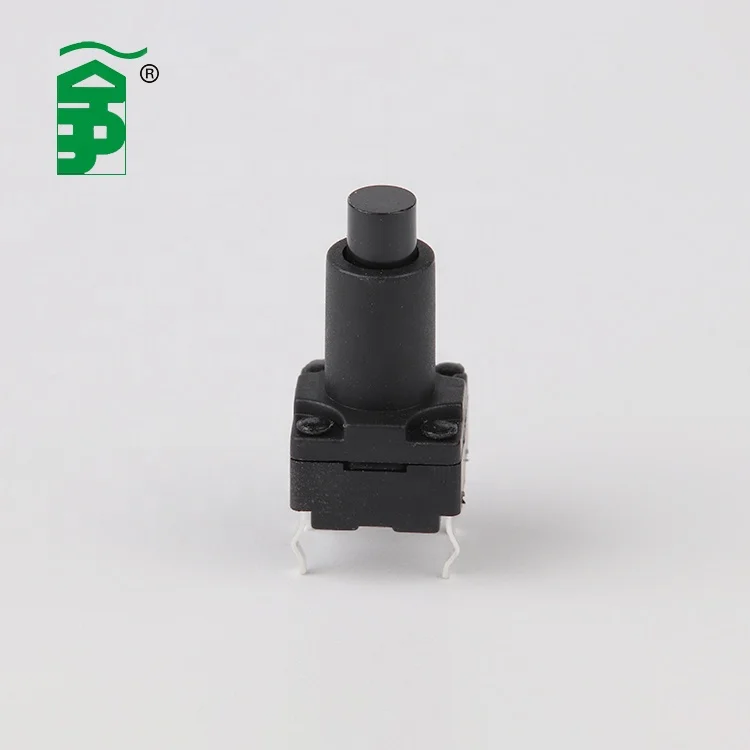

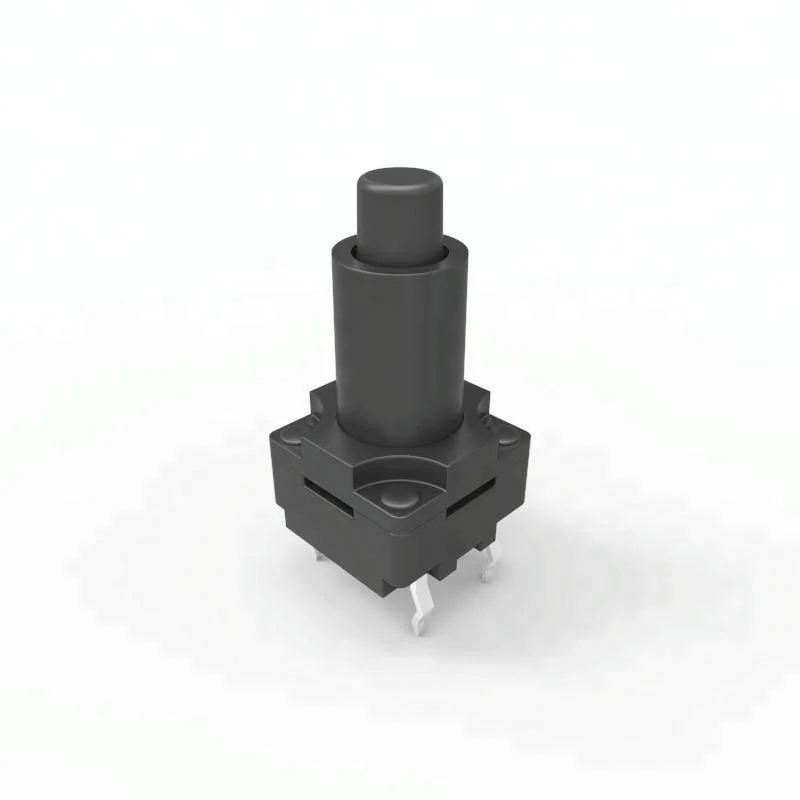

TSW08115 8*8 мм Мини водонепроницаемый кнопочный переключатель

Описание и отзывы

Трекер стоимости

Характеристики

Функции:MoMentary действий

Расположение контакта:SPST, нормально разомкнутый

Прекращение:THD версия

Спецификация

Электрические характеристики	50mA , DC12V
Контактное сопротивление	≤ 50mΩ		≤ 100mΩ
Сопротивление изоляции	≥ 100MΩ
Прибор для тестирования Диэлектрической прочности	AC250V в течение 1 минуты
Продолжительность жизни	100000
Дорожная сумка	0,35 мм ± 0,1 мм
Степень защиты оболочки	IP67

Схема

* Применение

Потребительская Электроника, телекоммуникации, медицинские устройства, компьютер, периферийные устройства, тестирование, приборы, PBC платы и т. Д.

Оптом

Количество упаковок 1000 шт в полиэтиленовом пакете;

70000 шт в экспортной коробке

Размер коробки: 51*28*40 см

*Пайка условия

Условие для оплавления

1. Метод нагрева

Метод двойного нагрева с инфракрасным нагревателем.

2. Измерение температуры

Термопара 0,1 до 0,2 CA(K) или CC(T) На стыках припоя (поверхность медной фольги). А к высоким температурам лента

Следует использовать для фиксации измерений.

3. Температура профиль

(1) вышеуказанная температура измеряется в верхней части переключателя. Есть случаи, когда температура платы ПК значительно отличается от температуры переключателя, в зависимости от материала, размера, толщины платы ПК и других. Будьте внимательны, чтобы предотвратить температуру поверхности переключателя от более 260 °C.

(2) условия пайки отличаются в зависимости от оплавления паяльных машин. Настоятельно рекомендуется предварительная проверка состояния пайки.

Ручная пайка

Детали	Состояние
Температура пайки	350 °C Макс.
Продолжительность пайки	3s max мы собрали воедино.
Емкость паяльника	60 Вт макс.

1. Проконсультируйтесь с нами о наличии Такт выключатель стирки.

2. Предотвращает проникновение потока с верхней стороны тактового переключателя.

3. Клеммы переключателя и плата ПК не должны быть покрыты флюсом до пайки.

4. Вторая пайка должна быть сделана после того, как Переключатель вернется к нормальной температуре.

5. Используйте поток с удельным весом min.0.81

Используйте Примечания:

1. Клеммы для сварки, если нагрузка, наложенная на клемму, может быть расслаблена, деформация и ухудшение электрических характеристикИз-за различных условийОбратите внимание, что при использовании

2. Использование через отверстия кисти печатной платы иДругиеРекомендуемая плата, из-за напряжения сердца при смене, поэтому, пожалуйста, предварительно оформите сварку и полное распознавание.

3. Сварка на наборе условий, необходимых для подтверждения фактических условий массового производства.
