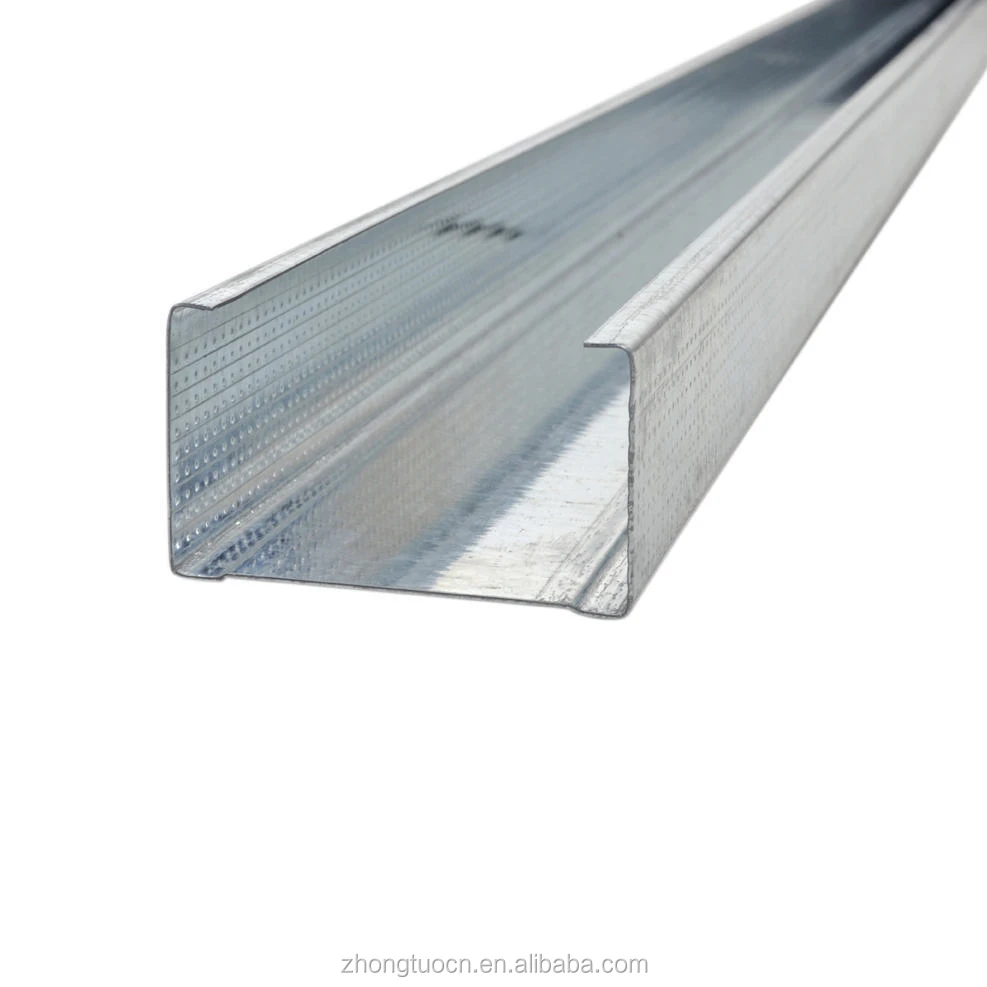

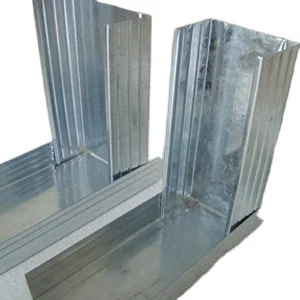

Гвоздики и гусеницы для формовочной машины производства стен рамок Из

ООН-намоточное устройство системы

Использование:Используется для поддержки стальной катушки и распаковки ее поворотным способом.

Пассивный uncoil вытягивается ролл формируя систему

Грузоподъемность: 1,5 T

Ширина разматывания: 300 мм

Внутренний диаметр: 450-550 мм

Пляж входа

Использование:Поставьте сырье (стальную пластину) через пляж для производства и обработки, это может гарантировать, что продукты аккуратные, параллельные и все равномерное. Пожалуйста, ознакомьтесь с правилами оборудования, чтобы узнать функцию определения местоположения углового утюга.

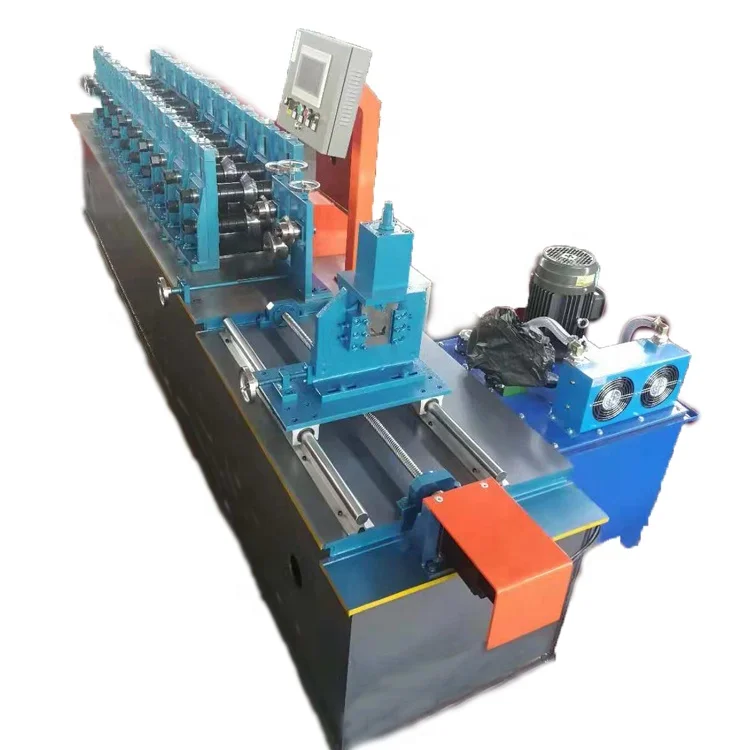

Главный барабан системы

Особенности:Обеспечивает стабильность, точность и срок службы.

Использование: для того, чтобы сохранить форму и точность продукта, принимает сварную листовую структуру, привод редуктора двигателя, передачу передач (первый и последний ролик, вниз ролик должен быть прикреплен к верхней части с приводом.), полировка роликовых поверхностей, жесткое покрытие, термическая обработка и гальванизация. Полированная поверхность и термообработка к пресс-форме также могут держать поверхность формовочной пластины гладкой и не легко маркироваться при штамповке.

Длина основной части: около 3000*800*1400

Вес основной части: 3 тонн

Напряжение: 380 В/50HZ3Phase (по запросу клиента)

Фиксатор ролика: направляющая колонна

Рама: сварная средняя пластина

Мемориальная Арка Тип рамы

Толщина оправы: 25 мм

Режим работы: насос с зубчатой передачей

Материал роликов: GCr12MoV

Материал валов: сталь 45 # с закалкой

Диаметр валов: & phi;40 мм

Количество роликов: 10 роликов

Основная мощность: 3kw

Циклоидальный Планетарный редуктор скорости)

Режа механизм

Характеристика: Обеспечивает стабильность, точность и скорость резки

Функция: автоматическая резка контролируется PLC

Он принимает гидравлический привод и автоматическое расположение, чтобы определить размер и сократить целевые продукты.

Материал лезвий: Gcr12MoV закаленный

Источник питания: гидравлическая мощность

Рама: столб стиль с стойкой и зубчатой системой

Переключатель хода: Бесконтактный фотоэлектрический переключатель

Компоненты: он содержит один набор режущих инструментов, один гидравлический бак и один резак.

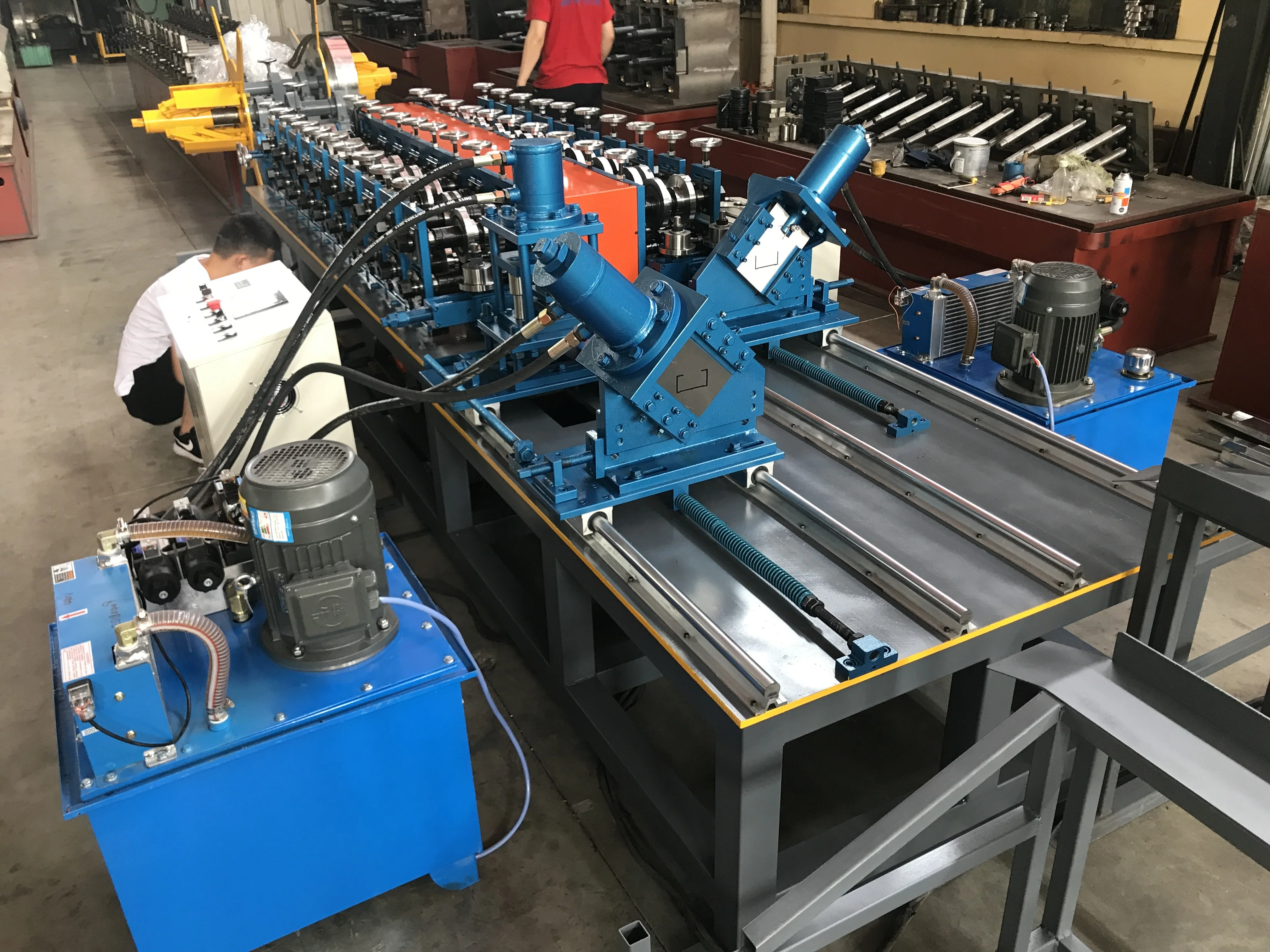

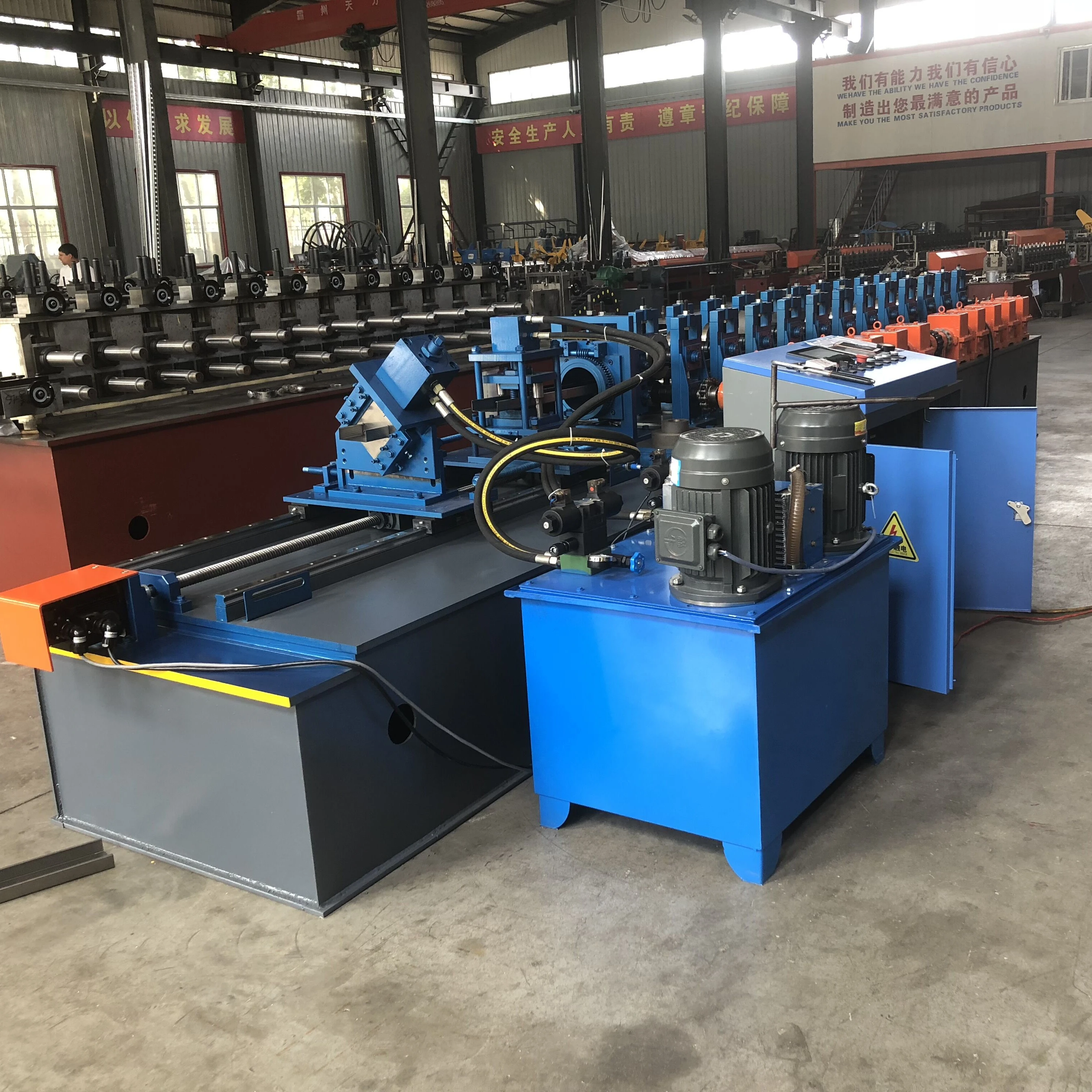

Гидравлическая станция

Он управляется с помощьюМасляный насос зубчатого колеса. После заполнения гидравлического масла в Гидравлический масляный бак, насос привода режущего станка, чтобы начать работу по резке.

Мощность гидравлического двигателя: 3 кВт

Гидравлическое масло: 46 #

Объем: L

Компоненты:Система включает в себя наборГидравлическийБак, набор гидравлического масляного насоса, Две гидравлические трубы. И два набора электромагнитных клапанов.

Электрическая система управления

Характеристика:

1.Используется PLC, преобразователь, сенсорная панель из Delta Taiwan для обеспечения высокой скорости с стабильностью, точностью и сроком службы.

2.Другие электрические элементы Delta

3.Оснащен подвижным переключателем, воздушным пробоем, радиатором, трансформатором и электрическим протектором утечки для удобства и безопасности эксплуатации.

Счетчик

Один Счетчик измеряет длину, импульсы и определяет длину.

Датчик Omron для измерения длины.

Продукты, приёмный столы

Он принимает сварную сталь и поддерживает ролик для передачи продуктов.

Аксессуары

1. Легко поврежденные детали: Конк 2 шт., предохранитель 4 шт.

2. Резиновый коврик 1 шт.;

3. Гаечный ключ 1 шт.
